(人教版)八年级物理下册《电流、电压、电阻》基础测试(附答案)(2019~2020学年度)

初二物理电路电流电压和电阻试题答案及解析1.连接实物图(下左)，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路。

【答案】【解析】从正极开始连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如图。

2.如图所示的电路中，电源电压不变，当开关由断开到闭合时，电流表的示数将________，电压表示数与电流表示数的比值将________。

（填“变大”、“不变”或“变小”）【答案】变大不变【解析】当开关断开时，电阻R和灯泡L串联接入电路，闭合时，灯泡被短路，只有电阻R被接入电路，所以总电阻变小，电流变大，但电压表示测量电阻R两端电压，所以U/I=R，R是不变的，所以其比值不变。

3.下列说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流【答案】D【解析】电路中形成电流的原因：1.要有电压，2，电路闭合。

所以电路两端只要有电压不一定有电流。

4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．电流表发生断路D．电流表发生短路【答案】AC【解析】电流表无示数说明电路中出现断路，又由于电压表有示数，说明是电压表两接线柱之间的用电器有断路的情况，所以要么是灯泡L 1发生断路，就是电流表发生断路。

5. 如图所示，电源电压为6V ，R 1、R 2的阻值分别为5Ω、10Ω。

（1）当S 断开时，电压表的示数为________V ；（2）当S 闭合时，电压表的示数是________V ；R 1、R 2两端电压之比是________；通过R 1、R 2的电流之比是________。

【答案】（1）6V ；（2）2V ，1:2，1:1【解析】当S 断开时，电压表的示数为6V ，等于电源电压。

当S 闭合时，电压表测量R 1的两端电压，R 1的电阻占总电阻的1/3，所以电源也是总电压的1/3，为2V 。

初二物理电路电流电压和电阻试题答案及解析1.如图所示，当开关S1、S2断开时，电路处于_________状态；当开关S1闭合，S2断开时，电路处于_______状态；当开关S1、S2都闭合，电路处于_______状态。

【答案】断路通路短路【解析】当开关S1、S2断开时，电路处于断开状态；当开关S1闭合，S2断开时，电路处于通路状态；当开关S1、S2都闭合，电路处于短路状态。

2.我们已经进行“科学探究题：电阻上的电流跟电压、电阻的关系”。

（1）请你在下边方框中画出该实验的电路图。

（2）①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了___________法。

②图甲乙是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是_______图；表示电阻不变时，电流随电压变化的图象是________图。

（填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是________________________和_____________________。

（4）实验的结论是：①____________________________________________。

②____________________________________________。

【答案】（1）（2）①控制变量②甲乙（3）保护电路改变R两端电压和通过电流（4）①电压一定时，通过R的电流与电阻成反比。

②电阻一定时，通过R的电流与两端电压成正比。

【解析】本题使用的是控制变量法。

当电压一定时，通过R的电流与电阻成反比，所以是甲图。

当电阻一定时，通过R的电流与两端电压成正比，所以是乙图。

滑动变阻器有两个作用：保护电路改变R两端电压和通过电流。

3.在交通繁忙的路口修建地下通道，可以提高行人的通过率以及安全系数，但在深夜无人时，通道中的电灯总是亮着会浪费电能.沙河中学课外兴趣小组同学设想利用声敏材料制成某种“声控自动开关”，这种开关受声音控制的有效范围大约是通道长度的一半，当有人在其有效范围内走动发出声音时，开关自动闭合；否则，开关自动断开.现通道中左右各安装一只“声控自动开关”，使得通道灯变得“智能化” —夜间通道中有人行走灯同时全亮起，无人则灯同时熄灭.请你在下面用笔画线代替导线连接这种模拟智能电路图.（开关表示“声控自动开关” ）【答案】如图若两灯串联，扣1分【解析】略4.如图所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路【答案】B【解析】电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，灯L2处短路。

电压电阻测试题一、选择题1、同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的（）A、电源是提供电压的装置；B、电路中有电流就一定有电压；C、电路中有电压就一定有电流；D、电压是电路中形成电流的原因。

2.通常情况下，下列各组材料中都是导体的是：（）A. 金属、玻璃、大地B. 塑料、陶瓷、油C. 人体、大地、酸碱盐的水溶液D. 橡胶、空气、铁丝3．以下分组正确的是（）A．橡胶、陶瓷、人体是绝缘体B．橡胶、陶瓷、大地是绝缘体C．大地、陶瓷、人体是导体D．大地、铜、人体是导体4.通常情况下，下列物体属于导体的是（）A．木制的凳子B．铅笔芯C．玻璃棒D．橡胶棒5、关于电流表和电压表的使用,下列说法错误的是―――――――――( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出6. 分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单化处理，正确的处理方式是（）A、把电压表看成是断路B、把电流表看成是一个大电阻C、把电流表看成是断路D、把电压表看成是一段导线7．用电压表较为准确的测量一节干电池电压时，正确的方法是（）A、干电池的两极接在电压表的“+”、“15”接线柱上B、干电池的两极接在电压表的“+”、“3”接线柱上C、以上两种接法相同D、以上两种接法都不行8．一根导线的电阻为R，要使这根导线连入电路的电阻变小，下列方法正确的是（）A、减小导线两端的电压B、增大导线中的电流C、将导线对折后连入电路D、将导线拉长后连入电路9．如图1所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是（）A．E接A，F接B B．E接A，F接DC．E接C，F接B D．E接C，F接D10．长度相等的两根铝导线，若甲的横截面积为20mm2,乙的横截面积是30mm2，则（） A．甲的电阻大 B．甲、乙的电阻相等 C．乙的电阻大D．无法判断11．关于电阻的说法正确的是（）A．导体两端的电压增大时，导体中电流和这段导体的电阻都增大B．导体中的电流减小时，该导体的电阻增大C ．当电压为0时，导体的电阻也为0D ．导体的电阻大小与加在它两端的电压和通过它的电流无关12．如图3所示，a 、b 、c 表示的是电压表或电流表，当K 1、K 2都闭合时，电路正常工作，下列正确说法是（ ）A ．a 、b 、c 都是电流表B ．a 、b 、c 都是电压表C ．b 、c 是电流表，而a 是电压表D ．a 、b 是电压表，而c 是电流表13如图3所示的电的电路中，当K 闭合时，使L 1、L 2串联，甲、乙、丙三只电表依次是（ ）A ．电流表，电流表，电压表B ．电压表，电流表，电压表C ．电压表，电流表，电流表D ．电流表，电压表，电流表14图所示，将电压表分别接在AB 、BC 、AC 三处，当开关S闭合时，电压表的示数（ ）A 、在AB 最大 B 、在BC 最大C 、在AC 最大D 、在三处一样大15图所示为测定电阻的电路图。

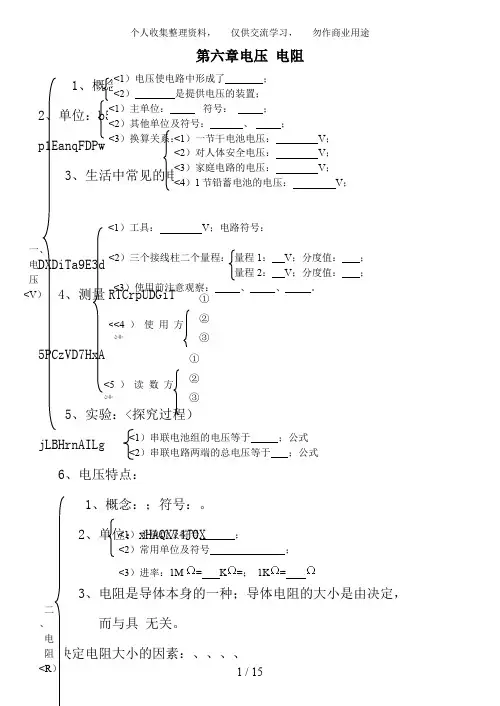

第六章电压 电阻12、单位：p1EanqFDPw 3DXDiTa9E3d 45PCzVD7HxA5jLBHrnAILg 6、电压特点：、概念：；符号：。

、单位：xHAQX74J0X、电阻是导体本身的一种；导体电阻的大小是由决定，而与具 无关。

一、电 压<V ） <1）主单位及符号 ； <2）常用单位及符号 ；<3）进率：1M = K =； 1K =图1LDAYtRyKfE 5、电阻的种类6一、填空题1、要在一段电路中产生电流，它的两端就要有，就是给用电器两端提供的装置。

2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断“1.2V ”中的“V ”是物理量的单位。

电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染，危害公众健康。

图1左侧是一个打“╳”的普通垃圾桶，它告诉我们。

Zzz6ZB2Ltk 3、用一只MP3收听音乐时的工作电压为3V ，需用节干电池联使用。

对人体来说，安全电压是。

4、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图2所示。

再测灯L2两端的电压时，只将电压表接A 的一端改接C ，这种接法<填“正确”或“不正确”。

原因是。

dvzfvkwMI15、如图3所示，在烧杯中加入盐水，然后将连在电压表上的铜片和接线可知：这个电池的电压是____V ，__片是它的正极．rqyn14ZNXI 6、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗细均相同。

则这四根导线的电阻关系是：BCDA 。

EmxvxOtOco 7、电视机、收音机上的“音量Volume ”旋钮，能够控制声音的响度，它实质是一个。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。

SixE2yXPq58、如图4所示，M 、N 与废灯泡的灯丝连接，闭合开关S 后，用酒精灯给灯丝加热，可以观察到电流表的示数，小灯的亮度逐渐，这是因为灯丝的温度升高，电阻。

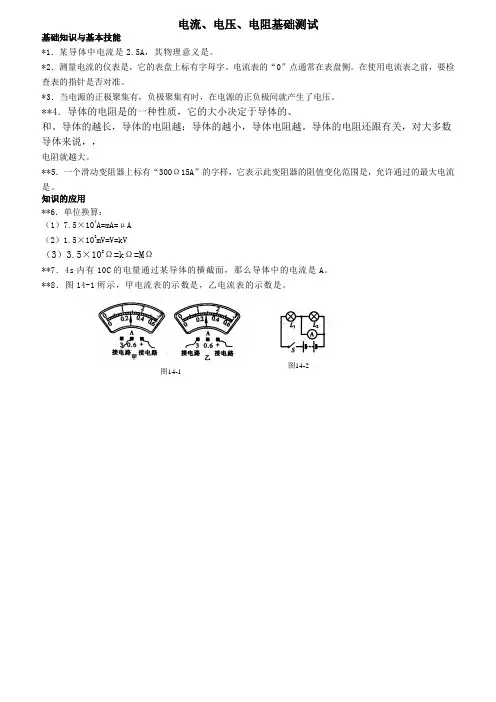

电流、电压、电阻基础测试基础知识与基本技能*1．某导体中电流是2.5A，其物理意义是。

*2．测量电流的仪表是，它的表盘上标有字母字。

电流表的“0”点通常在表盘侧。

在使用电流表之前，要检查表的指针是否对准。

*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。

**4．导体的电阻是的一种性质，它的大小决定于导体的、和。

导体的越长，导体的电阻越；导体的越小，导体电阻越。

导体的电阻还跟有关，对大多数导体来说，，电阻就越大。

**5．一个滑动变阻器上标有“300Ω15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。

知识的应用**6．单位换算：（1）7.5×104A=mA=μA（2）1.5×103mV=V=kV（3）3.5×108Ω=kΩ=MΩ**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是A。

**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。

图14-2图14-1知识的拓展***9. 如图14-2所示，某同学在实验时误把电流表并联在电灯L 2的两端，开关闭合后观察到的现象是( )。

A ．两灯都不亮B ．两灯亮度正常 C. L 1亮，L 2不亮 D ．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R 1和R 2两端的电压及通过R 1的电流，请在图中填入相应的电表符号。

电流 电流表 基础知识与基本技能*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。

[0.5]*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。

电流的大小用表示，简称。

[1.5]*3．电流等于通过导体横截面的。

它的定义式是。

*4．500mA=A=μA 5×104μA=mA=A 。

[1.5]*5．某用电器工作时通过的电流是0.2A ，它表示1s 内通过该用电器的电量是C 。

八年级物理第六章知识归纳及检测(含答案)第六章：电流、电压和电阻1. 电流电流是指电荷在单位时间内通过导体截面的数量。

用I表示，单位是安培(A)。

公式：I = Q/t2. 电压电压是指单位电荷所具有的能量。

用U表示，单位是伏特(V)。

公式：U = W/Q3. 电阻电阻是指导体阻碍电流流动的程度。

用R表示，单位是欧姆(Ω)。

公式：R = U/I4. 欧姆定律欧姆定律描述了电流、电压和电阻之间的关系。

当温度保持不变时，电流与电压成正比，与电阻成反比。

公式：U = IR5. 串联电阻串联电阻是指将多个电阻连接在一起，依次连接起来。

串联电阻的总电阻等于各个电阻之和。

公式：R总 = R1 + R2 + R3 + ...6. 并联电阻并联电阻是指将多个电阻同时连接到一个节点上。

并联电阻的总电阻等于倒数的和的倒数。

公式：1/R总 = 1/R1 + 1/R2 + 1/R3 + ...7. 电阻的材料电阻的大小与材料的电阻率有关。

电阻率是材料的特性，单位是欧姆·米(Ω·m)。

铜是常用的导体，具有较低的电阻率。

铂是常用的电阻丝，具有较高的电阻率。

8. 短路和断路短路是指电路中出现低电阻的情况，电流会趋向于经过短路处，绕过原来的路径。

断路是指电路中出现高电阻或开路的情况，电流无法流动。

9. 测量电流和电压的仪器电流一般使用电流表测量，电压一般使用电压表或万用表测量。

10. 安全使用电器(1) 使用电器时应检查是否有损坏的插头、张松的电线等情况。

(2) 插拔插头应轻拿轻放，避免用力拉扯电线。

(3) 注意插座的负荷，不要过载使用。

(4) 不要用潮湿的手操作电器。

(5) 长时间不使用电器应拔掉插头，避免发生安全事故。

检测题：1. 电流的单位是什么？电流的公式是什么？答：电流的单位是安培(A)。

电流的公式是I = Q/t，其中Q是电荷的数量，t是时间。

2. 电压的单位是什么？电压的公式是什么？答：电压的单位是伏特(V)。

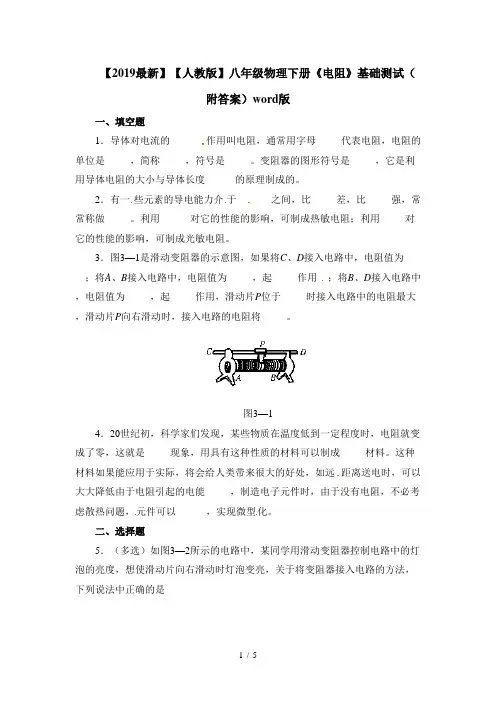

【2019最新】【人教版】八年级物理下册《电阻》基础测试（附答案）word版一、填空题1．导体对电流的______作用叫电阻，通常用字母_____代表电阻，电阻的单位是_____，简称_____，符号是_____。

变阻器的图形符号是_____，它是利用导体电阻的大小与导体长度______的原理制成的。

2．有一些元素的导电能力介于______之间，比_____差，比_____强，常常称做_____。

利用______对它的性能的影响，可制成热敏电阻；利用_____对它的性能的影响，可制成光敏电阻。

3．图3—1是滑动变阻器的示意图，如果将C、D接入电路中，电阻值为___ __；将A、B接入电路中，电阻值为_____，起_____作用；将B、D接入电路中，电阻值为_____，起_____作用，滑动片P位于_____时接入电路中的电阻最大，滑动片P向右滑动时，接入电路的电阻将_____。

图3—14．20世纪初，科学家们发现，某些物质在温度低到一定程度时，电阻就变成了零，这就是_____现象，用具有这种性质的材料可以制成_____材料。

这种材料如果能应用于实际，将会给人类带来很大的好处，如远距离送电时，可以大大降低由于电阻引起的电能_____，制造电子元件时，由于没有电阻，不必考虑散热问题，元件可以______，实现微型化。

二、选择题5．（多选）如图3—2所示的电路中，某同学用滑动变阻器控制电路中的灯泡的亮度，想使滑动片向右滑动时灯泡变亮，关于将变阻器接入电路的方法，下列说法中正确的是图3—2A.M接D、N接BB.M接B、N接AC.M接D、N接CD.M接B、N接C6．在温度一定的情况下，关于两根粗细、长短都相同的铜导线和铝导线的电阻，下列几种说法中正确的是A.铜导线的电阻大B.铝导线的电阻大C.两种导线的电阻一样大D.无法确定7．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A8．几位同学看到如图3—3所示的电路图后，有以下几种看法，你认为不正确的是图3—3A.灯丝电阻为零B.电压表示数为零C.电流表示数为零D.开关两端电压不为零三、实验题9．实验课上，老师给出的器材如图3—4所示。

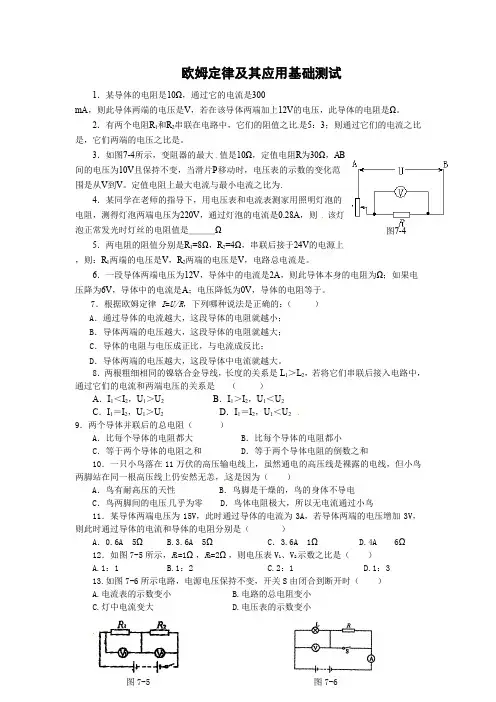

图7-4欧姆定律及其应用基础测试1．某导体的电阻是10Ω，通过它的电流是300mA ，则此导体两端的电压是V ，若在该导体两端加上12V 的电压，此导体的电阻是Ω。

2．有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是。

3．如图7-4所示，变阻器的最大值是10Ω，定值电阻R 为30Ω，AB间的电压为10V 且保持不变，当滑片P 移动时，电压表的示数的变化范围是从V 到V 。

定值电阻上最大电流与最小电流之比为.4．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V ，通过灯泡的电流是0.28A ，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω5．两电阻的阻值分别是R 1=8Ω，R 2=4Ω，串联后接于24V 的电源上，则：R 1两端的电压是V ，R 2两端的电压是V ，电路总电流是。

6．一段导体两端电压为12V ，导体中的电流是2A ，则此导体本身的电阻为Ω；如果电压降为6V ，导体中的电流是A ；电压降低为0V ，导体的电阻等于。

7．根据欧姆定律 I =U/R ，下列哪种说法是正确的：（ ）A ．通过导体的电流越大，这段导体的电阻就越小；B ．导体两端的电压越大，这段导体的电阻就越大；C ．导体的电阻与电压成正比，与电流成反比；D ．导体两端的电压越大，这段导体中电流就越大。

8．两根粗细相同的镍铬合金导线，长度的关系是L 1＞L 2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是 （ ）A ．I 1＜I 2，U 1＞U 2B ．I 1＞I 2，U 1＜U 2C ．I 1＝I 2，U 1＞U 2D ．I 1＝I 2，U 1＜U 29．两个导体并联后的总电阻（ ）A ．比每个导体的电阻都大B ．比每个导体的电阻都小C ．等于两个导体的电阻之和D ．等于两个导体电阻的倒数之和10．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，这是因为（ ）A ．鸟有耐高压的天性B ．鸟脚是干燥的，鸟的身体不导电C ．鸟两脚间的电压几乎为零D ．鸟体电阻极大，所以无电流通过小鸟11．某导体两端电压为15V ，此时通过导体的电流为3A ，若导体两端的电压增加3V ，则此时通过导体的电流和导体的电阻分别是（ ）A ．0.6A 5Ω B.3.6A 5Ω C ．3.6A 1Ω D.4A 6Ω12．如图7-5所示，R 1=1Ω，R 2=2Ω，则电压表V 1、V 2示数之比是（ ）A.1：1B.1：2C.2：1D.1：313.如图7-6所示电路，电源电压保持不变，开关S 由闭合到断开时（ ）A.电流表的示数变小B.电路的总电阻变小C.灯中电流变大D.电压表的示数变小图7-5 图7-614.如图7-7所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为( )A.变大，变小B.变大，变大C.变小，变大D.变小、变小15．如图7-8所示在滑动变阻器的滑片P向右移动过程中，电路中的电流变大。

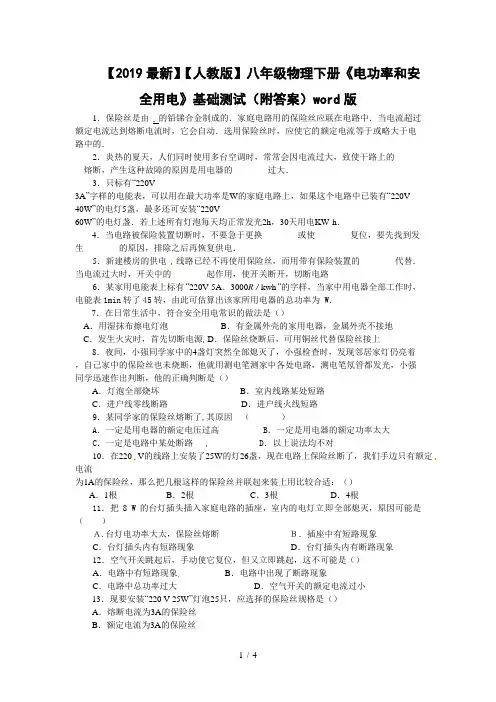

【2019最新】【人教版】八年级物理下册《电功率和安全用电》基础测试（附答案）word版1．保险丝是由的铅锑合金制成的．家庭电路用的保险丝应联在电路中．当电流超过额定电流达到熔断电流时，它会自动．选用保险丝时，应使它的额定电流等于或略大于电路中的．2．炎热的夏天，人们同时使用多台空调时，常常会因电流过大，致使干路上的________熔断，产生这种故障的原因是用电器的________过大．3．只标有“220V3A”字样的电能表，可以用在最大功率是W的家庭电路上，如果这个电路中已装有“220V40W”的电灯5盏，最多还可安装“220V60W”的电灯盏．若上述所有灯泡每天均正常发光2h，30天用电KW·h．4．当电路被保险装置切断时，不要急于更换________或使________复位，要先找到发生________的原因，排除之后再恢复供电．5．新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的________代替．当电流过大时，开关中的________起作用，使开关断开，切断电路6．某家用电能表上标有“220V 5A．3000R / kwh”的字样，当家中用电器全部工作时，电能表1min转了45转，由此可估算出该家所用电器的总功率为 W．7．在日常生活中，符合安全用电常识的做法是（）A．用湿抹布擦电灯泡B．有金属外壳的家用电器，金属外壳不接地C．发生火灾时，首先切断电源D．保险丝烧断后，可用铜丝代替保险丝接上8．夜间，小强同学家中的4盏灯突然全部熄灭了，小强检查时，发现邻居家灯仍亮着，自己家中的保险丝也未烧断，他就用测电笔测家中各处电路，测电笔氖管都发光，小强同学迅速作出判断，他的正确判断是（）A．灯泡全部烧坏B．室内线路某处短路C．进户线零线断路D．进户线火线短路9．某同学家的保险丝熔断了,其原因（）A．一定是用电器的额定电压过高 B．一定是用电器的额定功率太大C．一定是电路中某处断路 D．以上说法均不对10．在220V的线路上安装了25W的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1A的保险丝，那么把几根这样的保险丝并联起来装上用比较合适：（）A．1根B．2根C．3根D．4根11．把8 W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是（）Ａ.台灯电功率大太，保险丝熔断Ｂ．插座中有短路现象C．台灯插头内有短路现象D．台灯插头内有断路现象12．空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（）A．电路中有短路现象B．电路中出现了断路现象C．电路中总功率过大D．空气开关的额定电流过小13．现要安装“220 V 25W”灯泡25只，应选择的保险丝规格是（）A．熔断电流为3A的保险丝B．额定电流为3A的保险丝C ．熔断电流为5A 的保险丝D ．额定电流为5A 的保险丝14．将一台“220V ，100W ”的电风扇、一个“220V ， 100W ”的充电器、一把“220V ， 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是（）A ．电烙铁B ．充电器C ．电风扇D ．一样多15．某校的教学楼装有“220V 、10A”字样的电能表，该电路最多可接“220V 、40W”灯泡（）A ．48盏B ．55盏C ．27盏D ．50盏16．小芳家中有40W 的节能灯两个，25W 的白炽灯两盏，150W 的彩电一台，650W 的洗衣机一台，她家用的电能表允许通过的最大电流为5A ，下面说法中正确的是（）A ．小芳家的用电器同时使用时，总电流大于5AB ．小芳家的用电器不能同时使用C ．小芳家再购置一个700 W 的电饭锅，所有的用电器还可以同时使用D ．为安全、方便地用电，小芳家应选用电流值稍大于5A 就跳闸的空气开关1．如图8-10所示,A 、B 两个接线柱间是一段保险丝，C 、D 两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，________熔断，而________不熔断，这说明________（填“能”或“不能”）用铜丝替代保险丝．某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝________（填“会”或“不会”）熔断，这说明________（填“能”或“不能”）用粗保险丝替代细的保险丝．2．小刚是勤学善思的好学生，他学习时用的台灯，可以通过调节旋钮（相当于一个滑动变阻器）改变亮度，小刚很快知道了它的工作原理．试用你学过的电学知识，用适当的元件符号，在下面空白处画出台灯工作原理的简单电路．小刚进一步考虑到，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了（设灯丝电阻不随温度变化） （ ）A ． 电源电压B ． 灯泡两端的电压C ． 灯丝电阻D ． 灯泡的额定功率1．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．手与脚之间电阻图8-10能力拓展探究创新如图8-10所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝(俗称保险丝)．则：(1)只有用电器R接入电路时，通过熔断丝的电流为多少?(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据仅适用于此人)?并分析为什么熔断丝不会断?(即熔断丝不能救人命)2．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图8-12所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．3．一个家庭电路中安装有“220V，5A”字样的电能表．若家中有6盏25W的电灯、一台耗电70W的电视机和耗电100W的电冰箱都在工作．现在又要用功率为900W的电饭煲，为了正常用电，他应该怎么办？五．电功率和安全用电基础运用1.电阻率大熔点低、串、熔断、最大正常工作电流；2.保险丝、总功率；3.660、7、37.2；4.保险丝、空气开关、故障.5.空气开关、电磁铁；6.900；7.C 8.C 9.D 10.C 11.C 12.B 13.B 14.A 15.B 16.D 能力拓展1.保险丝、铜丝、不能、不会、不能.2. B电路如图答-15 探究创新图答-151 2 3 火线零线图8-111.（1）5 A（2）0.025 A而此时干路中的电流为5.025A，小于保险丝的熔断电流10A，所以保险丝不会熔断.2.（1）开路；（2）短路；（3）正常3.已接入电路中用电器的总功率为320 W,而电路中能承受的最大功率为1100W.所以要接入900 W的电饭煲的方法是关掉家中一部分用电器（关掉用电器的额定功率之和应不少于120W。

八年级物理第六章《电压电阻》知识点题型说明：滑动变阻器，本单元只要求掌握工作原理、电路图及根据要求选择下椄线柱即可。

重点熟悉①电压表的使用、②电路故障的原因和解决、③串并联电路的电流电压规律、④电阻是导体本身属性，与电流电压无关。

相关内容的知识结构：1..电源的作用（概念：电源是提供电压的装置，电源将其它形式的能量转化为电能。

） 例1：关于电源及其作用，下列说法中正确的是（ ）A 、电源是可以创造电能的设备B 、接有电源的电路中一定会形成电流C 、如果电路中的电源提供3V 电压，那么通过电路中每一点电压都是3VD 、如果把闭合电路中的电源换成更高电压的电源，那么电流会比原来大例2：干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是（ ）A 、有的干电池提供直流电，有的干电池提供交流电B 、干电池是把电能转化为化学能的装置C 、常用的1号、2号、5号、7号干电池的电压随号数的增大而增大D 、多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。

所以，废弃的干电池应该集中分类处理。

2.电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路 理解：有电流一定有电压，有电压不一定有电流。

例3：下列关于“电压使电路中形成了电流”的理解，正确的是（ ）．A ．有电压时，电路中就一定有电流B ．电路中有电流时就一定有电压C ．电流和电压总是同时存在D ．以上说法都不正确 例4：下列说法中，正确的是（ ）A 、电路两端只要有电压就一定有电流B 、电压是形成电流的原因C 、电路断开后，电路中没有电流了，因此电路两端电压为零D 、电路中没有电源也可以有电压存在电压的作用：使电路中形成电流 电压的单位：国际单位是伏特（V ） 电压表的符号 测量（电压表） 电压表量程和读数 电压表的使用 串联：U ＝U 1＋U 2 串联、并联电路电压的关系 并联：U ＝U 1＝U 2电流的形成：电荷的定向移动形成电流电流的方向：从电源正极→用电器→电源负极 电流的单位：国际单位是安培（A ） 电流表的符号测量（电流表） 电流表量程和读数电流表的使用 串联：I ＝I 1＝I 2串联、并联电路电流的关系 并联：I ＝I 1＋I 2 电阻的概念：导体对电流的阻碍作用 电阻的单位：国际单位是欧姆（Ω） 材料 影响电阻大小的因素 长度 横截面积 结构：金属杆、滑片、电阻丝、瓷筒 滑动变阻器 原理：改变电阻丝长度来改变电阻 使用：“一上一下”电压（U ） 电流（I ） 电阻（R ） 阻碍 形成3. 常见电压值（一节干电池电压、一节蓄电池电压、家庭电路电压、人体安全电压、手机电池电压） 例5：下列电压中对人体安全的电压是（ ） A 、24V B 、45V C 、220V D 、380V 例6：我国家庭电路的电压是( )A 、220VB 、1.5VC 、36VD 、380V4.电池的串联和并联（概念：串联电池组的总电压等于每节电池电压之和。

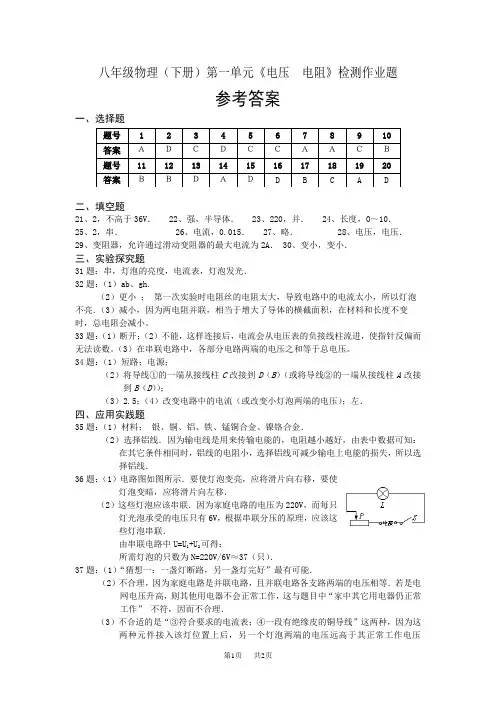

八年级物理（下册）第一单元《电压电阻》检测作业题参考答案一、选择题题号 1 2 3 4 5 6 7 8 9 10答案ＡＤＣＤＣＣＡＡＣＢ题号11 12 13 14 15 16 17 18 19 20答案ＢＢＤＡＤ D B C A D二、填空题21、2，不高于36V． 22、强，半导体． 23、220，并． 24、长度，0～10．25、2，串． 26、电流，0.015． 27、略． 28、电压，电压．29、变阻器，允许通过滑动变阻器的最大电流为2A． 30、变小，变小．三、实验探究题31题：串，灯泡的亮度，电流表，灯泡发光．32题：（1）ab、gh.（2）更小；第一次实验时电阻丝的电阻太大，导致电路中的电流太小，所以灯泡不亮．（3）减小，因为两电阻并联，相当于增大了导体的横截面积，在材料和长度不变时，总电阻会减小。

33题：（1）断开；（2）不能，这样连接后，电流会从电压表的负接线柱流进，使指针反偏而无法读数。

（3）在串联电路中，各部分电路两端的电压之和等于总电压。

34题：（1）短路；电源；（2）将导线①的一端从接线柱C改接到D（B）（或将导线②的一端从接线柱A改接到B（D））；（3）2.5；（4）改变电路中的电流（或改变小灯泡两端的电压）；左．四、应用实践题35题：（1）材料；银、铜、铝、铁、锰铜合金、镍铬合金．（2）选择铝线．因为输电线是用来传输电能的，电阻越小越好，由表中数据可知：在其它条件相同时，铝线的电阻小，选择铝线可减少输电上电能的损失，所以选择铝线．36题：（1）电路图如图所示．要使灯泡变亮，应将滑片向右移，要使灯泡变暗，应将滑片向左移．（2）这些灯泡应该串联．因为家庭电路的电压为220V，而每只灯光泡承受的电压只有6V，根据串联分压的原理，应该这些灯泡串联．由串联电路中U=U1+U2可得：所需灯泡的只数为N=220V/6V≈37（只）．37题：（1）“猜想一：一盏灯断路，另一盏灯完好”最有可能．（2）不合理，因为家庭电路是并联电路，且并联电路各支路两端的电压相等．若是电网电压升高，则其他用电器不会正常工作，这与题目中“家中其它用电器仍正常工作”不符，因而不合理．（3）不合适的是“③符合要求的电流表；④一段有绝缘皮的铜导线”这两种，因为这两种元件接入该灯位置上后，另一个灯泡两端的电压远高于其正常工作电压110V，会将另一盏灯也烧坏．。

八年级物理第六章检测题（45分钟）班级 姓名 评价一、单项选择题。

1．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A ．水果电池把化学能转化为电能B ．水果电池把电能转化为化学能C ．水果电池把内能转化为电能D ．金属片B 是水果电池的正极 2．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是：（ ）3. 在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ） A ．一定是串联的 B ．一定是并联的 C ．串联、并联都有可能 D ．无法判断4. 在右图所示电路中，开关闭合后，会出现的后果是（A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.电流表、电源可能会被烧坏 5. 现有0～3 V 和0～15 V 两量程的电压表一只，但0～3 V 的刻线和数值均已模糊，实验中用的是0～3 V 的量程，从0～15V 的刻度盘上读出电压是7.5 V ，则此时的电压是（ ）A.6.5 VB.2.5 VC.1.5 VD.无法确定6．如右图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB 、BC 、AC 两端的电压分别为U AB ＝2V ，U BC ＝2V ，U AC ＝4V ，在表格中记录数据后，下一步应该做的是（ ）A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值 7. 在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V8．如右图所示，电源电压为6V ，当开关S 闭合后，只有灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路 9．下列说法中正确的是( ) A ．导体中没有电流通过时，电阻为零B ．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C ．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D ．导体的电阻跟导体中有无电流和电流的大小无关10．小明用如图所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则（ ）A ．只能探究电阻与金属丝长度的关系B ．只能探究电阻与金属丝横截面积的关系C ．电阻与金属丝长度、横截面积的关系都能探究D ．电阻与金属丝长度、横截面积的关系都不能探究11．白炽灯泡是生活中常见的一种照明灯具，有时它的灯丝断了，再搭接上还能使用，搭接上灯丝的电阻（ ）A.变大B.不变C.变小D.以上说法都不对 12．滑动变阻器改变接入电路的电阻是靠（ ） A.改变连入电路的材料来实现的B.改变连入电路中导线的长度来实现的C.改变连入电路中导线的横截面积来实现的D.同时改变连入电路中导线的横截面积和长度来实现的 二、填空题。

2012年八年级物理下册第六章电压、电阻测试题说明：考试时间：60分钟满分：70分一、单项选择题（每小题3分，共30分）1．（2010年重庆，4）楠楠同学在中考备考中，准备有：①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。

上述五种物品中，其中属于绝缘体的有（）A. ①③⑤B.②④⑤C.③④⑤D. ①②④2．（2010年甘肃兰州，10）关于电阻，下列说法中正确的是（）A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大，电流通过导体产生的热量越多C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D．导体两端的电压越大，导体的电阻越大3．（2010年广东湛江，10）上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。

现在用的二极管主要是由下列哪种材料制成的（）A．陶瓷材料 B．金属材料 C．半导体材料 D．纳米材料4. （2010江苏镇江，10）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D5．（2011江苏南京，12）如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1断路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路6.（2010湖北襄樊，4）下列哪个物理量是决定导体电阻大小的因素之一（）A．导体两端的电压B．导体的实际功率C．导体中的电流D．导体的材料7．（2010四川内江，10）在以下四幅实物连接图中，连接不正确．．．的是（）8．（2011江苏南京，9）在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（）‘9．(2011江苏泰州，10)小明用如图3所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则（）A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究10．(2011四川泸州，Ⅰ卷7)如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。

2019年精选初中八年级下册物理第六章电压电阻电阻人教版课后练习【含答案解析】八十九第1题【单选题】关于导体的电阻，在不考虑温度对电阻的影响时，下列说法正确的是( )A、铁导线比铜导线的电阻大B、长铜导线比短铜导线的电阻大C、长度相同的粗铁丝比细铁丝的电阻大D、长度相同的细铝丝比粗铝丝的电阻大【答案】：【解析】：第2题【单选题】以下说法中正确的是( )A、绝缘体有电阻，导体没有电阻B、通过导体的电流越大，导体的电阻就一定越小C、导体两端的电压为零时，电流为零，但电阻不为零D、只有导体才能用做电工材料【答案】：【解析】：第3题【单选题】下列关于电阻的说法中，正确的是( )A、一根电阻丝的电阻为R，把它剪去一半，再将剩下的一半拉长到原长，它的电阻仍为RB、导体的电阻与导体两端的电压成正比C、导体的电阻越大，表明导体的导电能力越强D、电阻是导体本身的一种性质，与导体的长度、横截面积和材料等因素有关【答案】：【解析】：第4题【单选题】如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有( )A、AB段电阻大，电流小B、BC段电阻大电流大C、AB段电阻大，电流与BC段相等D、BC段电阻大电流与AB段相等【答案】：【解析】：第5题【单选题】为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是( )A、给导线加热B、将导线对折后使用C、将导线拉长后使用D、改变导线中的电流【答案】：【解析】：第6题【单选题】下列关于电阻的说法，正确的是( )A、导体中有电流，导体才有电阻B、长度相同的两根导线，横截面积小的电阻大C、电阻是导体本身的性质，与电流、电压无关[D、导体的电阻只与导体的材料、长度有关【答案】：【解析】：第7题【填空题】研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数______（选填“变大”或“变小”），这表明导体电阻______（选填“变大”、“变小”），这个实验证明了导体的电阻还跟______有关系，对大多数的导体而言，温度越______，其电阻值越大．【答案】：【解析】：第8题【填空题】在“探究导体电阻大小与哪些因素有关”的实验中，采用了“控制变量”的方法．下表是某实验小组在对“导体电阻大小可能与导体的长度、材料、截面积有关”的猜想进行验证时，对所用导体相关物理量进行的记录的一部分：（1）选用甲乙两根导体进行实验，是为了探究导体电阻大小与______是否有关．（2）要根据以上记录，完成探究导体电阻大小是否与导体的长度、材料、截面积有关，丙导体必须选用______，丁导体必须选用______．A．镍铬丝B．锰铜丝C．镍铬丝或锰铜丝【答案】：【解析】：第9题【填空题】科学家发现某些物质在温度很低时，如铅在﹣265.9℃以下时，导体的电阻变零，超导体的用途很多，写出一条用途______，但目前还不能大量应用主要困难是______【答案】：【解析】：第10题【填空题】如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察______，可以比较出合金线电阻的大小，这种研究方法叫______（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体______的关系．【答案】：【解析】：第11题【实验探究题】图1所示的发光二极管实验中，闭合开关后二极管不发光（电路连接完好）；把二极管的两极调换后再接入电路（如图2所示），开关闭合后二极管发光．图2的实验中，二极管不发光的原因是：它具有______性．当小明再取二极管和三个苹果电池组连接成如图3所示的电路，当开关闭合时，二极管发光，由此可知水果电池组的______（选填“A”或“B”）极是电池组的正极．请在虚线框内作出图3对应的电路图4，其中发光二极管用符号“”表示______．【答案】：【解析】：第12题【实验探究题】在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：猜想：导体电阻可能与导体材料、长度、温度、______等有关．实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的______图．测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是______．在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫______法．小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为______同学的改进更好一些（忽略灯丝电阻变化）．【答案】：【解析】：。

电压电阻欧姆定律测试题选择题：（每小题3分，共36分）题1 2 3 4 5 6 7 8 9 10 11 12号答案4V，12则电源电压（）A．2.5V B．7.5V C．14V D．3.5V2、将如图所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和DC．A和D D．B和C3、在一个电源两端接有两个不同的灯泡，用电流表测的通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（）A．一定是串联 B．一定是并联C．串联、并联都可以 D．条件不足，无法判断4、将甲、乙两段电阻线接在相同的电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是（）A．若它们材料、粗细都相同，甲线长乙线短B．若它们材料、长度都相同，甲线粗乙线细C．若它们长度、粗细都相同，它们的材料一定不同D．甲、乙两电阻线的材料、长度、粗细不可能完全相同5、如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大AvB ．电流表，电压表示数都变大C ．电流表示数变大，电压表示数变小D ．电流表，电压表示数都变小6、如图所示是一种自动测定油箱内油量多少的装置。

R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则 （ ）A ．油量增加，R 增大，油量表指针偏转变小B ．油量增加，R 减少，油量表指针偏转变大C ．油量减少，R 增大，油量表指针偏转变大D ．油量减少，R 减少，油量表指针偏转变小 7、将欧姆定律的公式I= R U ，变形得到R=IU，关于此式的物理意义，下面说法正确的是：（ ）A ．导体中通过的电流越大，则电阻越小。

B ．加在导体两端的电压越大，则电阻越大。

C ．导体的电阻等于两端的电压和通过它的电流之比。

D ．导体的电阻与它两端的电压成正比，与通过它的电流成反比。

第六章 电压 电阻单元测试卷1．下列关于电源的说法中，正确的是 （ ）A ．是提供电荷量的装置B ．是提供电流的装置C ．是提供电压的装置D ．是提供用电器的装置2． 梅晓克用克村苹果制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该苹果电池后，梅晓克用电压表测量了它的电压，你觉得它的电压有多高？ （ ）A ．3VB ．220VC ．1.5VD ．0.2V3．用伏特表分别测电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是： （ ） A ．一定是串联 B ．一定是并联 C ．串联、并联都有可能 D ．无法判断 4．如图所示，电源电压为6V ，当开关S 闭合后，只有一灯泡发光， 且电压表示数为6V ，产生这一现象的原因可能是 （ ） A ．灯L 1处短路 B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路5．图所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路6．现有同种材料制成的三根电阻丝，已知它们的长度关系为：L 1＞L 2＝L 3，横截面积的关系为：S 1＝S 2＜S 3，现将它们串联接入电路，关于它们的电阻和通过它们的电流，正确的是 （ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 37．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6－3（b ）所示，则电阻R 1和R 2两端的电压分别为 （ ）A ．4.8V ， 1.2VB ．6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V 8．一只灯泡接在三格串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）A ．较亮B ．较暗C ．正常发光D ．烧坏 9．如图6－4所示．开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ）A ．L1灯丝断路B ．L2灯丝断路C ．电池耗尽无电压D ．L2灯丝短路 10．某同学使用电压表时，估计待测电路中的电压应选用0～3V 的量程，但他误用0～15V 的量程来测量。

八年级下册物理电压、电阻单元测试题一、单选题(共11道，每道9分)1.在如图甲所示的电路中，已知R=6&Omega;，开关S闭合时，电压表V和V1的示数如图乙、丙所示，则该电阻R的电压为（）A.6VB.2.4VC.3.6VD.1.2V答案：C试题难度：三颗星知识点：串联电路电压规律2.如图所示，电源电压保持不变，当开关S1断开S2接通时，电压表示数为4.5伏；当开关S1接通S2断开时，电压表示数为3伏；则L1和L2两端电压分别是（）A.3伏和4.5伏B.1.5伏和4.5伏C.3伏和1.5伏D.1.5伏和3伏答案：C试题难度：三颗星知识点：串联电路电压规律3.把两个电灯L1和L2连接起来，接到电源上，电灯L1两端的电压为2.5V，电灯L2两端的电压为3.0V,则下列说法正确的是（）A.电灯L1和L2串联B.电源电压为5.5VC.电源电压为3.0VD.电源电压为2.5V试题难度：三颗星知识点：并联电路电压规律4.下列说法中正确的是（）A.导体的电阻跟它的长度无关B.导体的电阻跟它的横截面积无关C.导体的电阻跟它的材料无关D.导体的电阻跟它两端的电压无关答案：D试题难度：三颗星知识点：决定电阻大小的因素5.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B.滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C.电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小答案：D试题难度：三颗星知识点：滑动变阻器和电阻箱的使用6.滑动变阻器是通过改变自身连入电路中的阻值从而实现改变电路中电流的，滑动变阻器是依靠改变什么因素来改变自身连入电路中的电阻的（）A.电阻丝的横截面积B.电阻丝的长度C.电阻丝的材料D.电阻丝的温度答案：B试题难度：三颗星知识点：滑动变阻器的工作原理7.（2010镇江）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A.M接C，N接BB.M接A，N接BC.M接C，N接DD.M接A，N接D试题难度：三颗星知识点：滑动变阻器的使用方法8.（2011抚顺）如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A.小灯泡短路B.电流表断路C.小灯泡断路D.电压表短路答案：C试题难度：三颗星知识点：电压表和电流表在判定电路故障中的应用9.（2011江津区）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A.B.C.D.答案：D试题难度：三颗星知识点：电压表的使用方法10.关于常见的电压，下列错误的是：A.对人体安全的电压是不高于36VB.家庭电路的电压为220VC.干电池两极间的电压为1.5VD.铅蓄电池两极间的电压为1.5V答案：D试题难度：三颗星知识点：常见的电压值11.在探究电路的电压规律的实验时用了下图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A.B.C.D.答案：D试题难度：三颗星知识点：电压电路分析。

初二物理返校测试卷3.在国际单位制中，电荷的单位是 （ ）A. 伏特B. 安培C. 库仑D.瓦特4.小红发觉教室里的一个开关能够同时操纵两盏灯。

图2中符合要求的电路图是（ ）5. 导体容易导电是由于（ ）A ．导体中存在大量的自由电子B ．导体中存在大量的自由电荷C ．导体中存在大量的自由离子D ．导体中存在大量的带电粒子6. 如下图电路中，属于串联电路的是（ ）7. 在以下图所示的四位科学家中，以其名字命名电阻单位的是 （ ）A.安培B.欧姆C.伏特D.法拉第 9. 小明家装修衡宇需要购买导线，关于导线种类的选择，最适当的是（ ）A ．强度大的铁丝B ．细小价钱较廉价的铝丝C ．粗一点的铜丝D ．性能稳固的镍铬合金丝 10.关于电压以下说法错误的选项是（ ） A.电压是电路中形成电流的缘故 B.电源是电路中提供电压的装置11.关于电流表的利用方式以下说法中不正确的选项是（ ）A ．电流表与被测用电器是串联关系B ．让电流从电流表的+接线柱流入，从—接线柱流出C ．电流表与被测用电器是并联关系D ．绝对不许诺不经用电器把电流表直接接到电源的两极12. 如图1所示，要使灯泡L 1和L 2组成并联电路，应（ ）A ．只闭合S 2B ．只闭合S 3C ．只闭合S 1和S 3D ．只闭合S 2和S 3 13. 如图7(a)所示的实物图．与图7(b)所示电路对应的是姓名班级 是否订资料 指导教师 王文丽 五班 是 徐磊 王晓红 五班 是 徐磊 王乐 五班 是 徐磊 原庆丹 五班 是 徐磊 纳日松 五班 是 徐磊 刘浩东 五班 是 徐磊 邢磊五班是徐磊14. 晚上有人走动发作声音时，路灯自动亮起来，一分钟后，假设再无声音就自动断开请判定小明设计的电路图是图中的 （ ）试卷18. 电源电压为4.5V ，闭合开关后，电压表的示数如下图，那么L 1两头电压为（ ） A 、2.2V B 、2.3VC 、4.5V1D、6.7V19. 下面关于导体电阻的说法中，正确的选项是（）A、某导体两头的电压越大，那个导体的电阻就越大B、通过导体的电流越大，那个导体的电阻就越小C、导体中没有电流时，不可能对电流有阻碍作用，现在导体没有电阻D、导体的电阻与电压、电流无关20. 以下图所示的为滑线变阻器的结构和连入电路情形示用意，当滑片向右滑动时，连入电路的电阻变小的为（）二、填空题1. 物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的彼此作用规律是_______________________。
