《钣金模具的基础介绍》xx年xx月xx日•钣金模具概述•钣金模具的结构与特点•钣金模具的生产流程•钣金模具的关键技术目•钣金模具的常见问题及解决方案•钣金模具的实际应用案例录01钣金模具概述钣金模具是指用于成型金属板材的专用模具，通常由凹模、凸模、压边圈、固定板、活动板等组成。
定义钣金模具根据不同的分类标准，可以有不同的分类方式。
如按成型工艺可分为拉伸模、冲裁模、折弯模等；按模具结构可分为单工序模、级进模、复合模等。
分类定义与分类汽车车身、底盘、发动机等部件的制造都需要钣金模具。
钣金模具的应用范围汽车制造洗衣机、电视机、空调等家用电器的外壳和内部结构都需要使用钣金模具成型。
家用电器建筑用防盗门、铝合金门窗等需要使用钣金模具成型。
建筑行业高效、节能为了降低生产成本，提高生产效率，钣金模具的设计和制造更加注重高效、节能。
高精度、高寿命随着科技的不断进步，钣金模具的精度越来越高，寿命也越来越长。
多功能、柔性化为了适应多品种、小批量生产的需求，钣金模具向着多功能、柔性化方向发展，可以快速更换模具结构，适应不同的生产需求。
钣金模具的发展趋势02钣金模具的结构与特点钣金模具的基本结构凸模和凹模凸模是用于成形钣金件的凸起部分的模具，凹模则是用于成形凹槽或孔的模具。
上下模座用于固定和支撑钣金模具的上下部分。
导柱和导套用于导向和定位凸模和凹模，以确保模具闭合的精确度。
底板和垫板底板用于固定模具的下半部分，垫板则用于调整模具的高度。
顶杆用于顶出成形后的钣金件。
钣金模具结构相对简单，主要由凸模、凹模、上下模座等部分组成，制造和维护较为方便。
结构简单成形高效成形精度高钣金模具采用压力机进行成形作业，能够高效地完成大批量钣金件的生产。
由于导柱和导套的导向和定位作用，钣金模具的成形精度较高，能够有效保证钣金件的质量和精度。
030201选择具有良好成形性能、耐磨性和抗疲劳性的材料来制造钣金模具，以提高其使用寿命和精度。
选材合适设计合理的结构是钣金模具的关键，应考虑到操作方便、安全可靠、易于维护等因素。
认真勤奋主动担当专业能力开放包容一、钣金加工定义:钣金加工是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪切,冲裁,折弯,焊接,铆接,模具成型及表面处理等。
其显著的特征就是同一零件厚度一致。
根据加工方式不同,通常分为两类:1.非模具加工:通过数控冲床,激光镭射,折弯机,铆钉机等加工工具对板材进行加工的工艺方式,一般用于样品制作,成本较高。
2.模具加工:通过固定的模具,对钣金进行加工,一般有下料模,成型模,主要用于批量生产,成本较低。
钣金件具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、电控柜、取款机、设备外罩中，钣金件是必不可少的组成部分。
随着钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，机械工程师必须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。
钣金加工厂一般来说基本设备包括：剪板机、数控冲床、激光切割机、等离子切割机、水射流切割机、复合机、折弯机以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机、铆钉机、刨槽机等。
数控冲床的工作原理为：由数控装置内的计算机对编制好的加工程序分析后通过伺服系统及可编程序制器向机床主轴及进给等执行机构发出指令，机床主体则按照这些指令，并在检测反馈装置的配合下，对工件加工所需的各种动作，如刀具相对于工件的运动轨迹、位移量和进给速度等项要求实现自动控制，从而完成工件的加工。
激光切割机的原理：光纤激光切割机利用高密度激光束照射被切割材料上，使材料很快被加热至汽化的温度，瞬间蒸发形成孔洞，随着光束对材料的移动，孔洞连续形成行窄的切缝（如0.1mm左右），完成对材料的切割，这就是激光切割（Laser Cutting）。
按结构分可以分成两大类：1、开放式数控冲床：结构形状C型，一面是开放式。
《钣金基础知识综合性概述》一、引言钣金加工在现代工业生产中占据着重要地位，广泛应用于汽车、航空航天、电子、机械等众多领域。
从日常生活中的家电外壳到高科技领域的精密仪器，钣金制品无处不在。
了解钣金基础知识，对于从事相关行业的人员以及对工业制造感兴趣的读者来说，具有重要的意义。
二、钣金的基本概念1. 定义钣金是针对金属薄板（通常在 6mm 以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致。
2. 材料常用的钣金材料有冷轧板、热轧板、镀锌板、不锈钢板、铝板等。
不同的材料具有不同的特性，适用于不同的应用场景。
例如，冷轧板表面质量好，尺寸精度高，适合对表面要求较高的产品；不锈钢板具有耐腐蚀、耐高温等特性，广泛应用于食品、医疗等行业。
三、钣金加工的发展历程1. 早期阶段钣金加工的历史可以追溯到古代，当时的工匠们使用简单的工具如锤子、凿子等对金属进行手工加工。
随着工业革命的到来，机械化生产逐渐取代了手工劳动，钣金加工也开始采用机械冲床、剪板机等设备，大大提高了生产效率。
2. 中期发展20 世纪中叶，随着科技的不断进步，数控技术开始应用于钣金加工领域。
数控冲床、数控折弯机等设备的出现，使得钣金加工的精度和效率得到了进一步提升。
同时，激光切割技术的发展也为钣金加工带来了新的突破，其高精度、高速度、无接触加工等优点，使得钣金加工更加灵活多样。
3. 现代阶段如今，钣金加工已经进入了智能化、自动化时代。
先进的自动化生产线、机器人焊接等技术的应用，使得钣金加工的生产效率和质量得到了极大的提高。
同时，随着 3D 打印技术的不断发展，未来钣金加工可能会与 3D 打印技术相结合，创造出更加复杂、精密的钣金制品。
四、核心理论与技术1. 冲压工艺冲压是钣金加工中最常用的工艺之一，它是通过模具对板材施加压力，使其产生塑性变形，从而获得所需形状和尺寸的零件。
冲压工艺可以分为分离工序和成形工序两大类。
钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
本规范阐述每一种加工方式所要注意的工艺要求。
1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm ，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例材料高碳钢低碳钢、黄铜铝圆孔直径b 1.3t 1.0t 0.8t 矩形孔短边宽b 1.0t 0.7t 0.5t* t 为材料厚度，冲孔最小尺寸一般不小于1mm 。
* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A 。
表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
（图1.4）图2.3.1 冲裁件孔边距、孔间距示意图2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2用于螺钉、螺栓的过孔*要求钣材厚度t ≥h 。
表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t ≥h 。
表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。

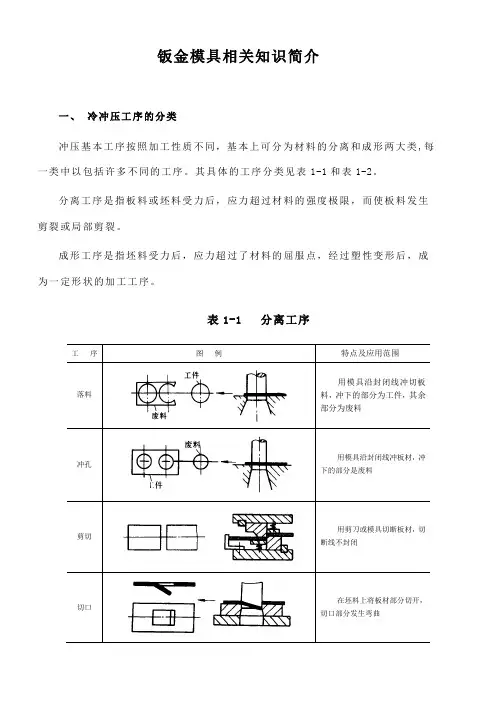

钣金模具相关知识简介一、冷冲压工序的分类冲压基本工序按照加工性质不同，基本上可分为材料的分离和成形两大类,每一类中以包括许多不同的工序。
其具体的工序分类见表1-1和表1-2。
分离工序是指板料或坯料受力后，应力超过材料的强度极限，而使板料发生剪裂或局部剪裂。
成形工序是指坯料受力后，应力超过了材料的屈服点，经过塑性变形后，成为一定形状的加工工序。
表1-1分离工序表1-2成形工序二、冲压生产对冷冲压模具的基本要求1．必须要冲出合格的制品零件。
2．必须适应批量生产的要求。
3．必须能满足使用方便、操作安全、可靠。
4．必须要坚固耐用，使用寿命要长。
5、必须容易制造和便于维修。
6．成本低廉，性价比高。
三、冷冲压模具的分类1．按冲压冲压工序可分为：冲裁、拉深、成形、弯曲、体积冲压模（如压印模、冷挤压模等）。
2．按工序组合可分为：单工序冲模、连续模、复合模。
四、冲裁模一）冲裁件的工艺性冲裁件的工艺性，是指冲裁件对冲压工艺的适应性。
冲裁件的工艺性对冲裁件质量、材料经济利用、生产率、模具制造及使用寿命等都有很大影响。
因此，在设计中应尽可能提高其工艺性。
冲裁件的工艺性主要包括以下几个方面。
1、冲裁件的形状和尺寸1)冲裁件形状应尽可能设计成简单、对称，使排样时废料最少，见图4－1。
2)冲裁件的外形和内孔应尽量避免尖锐的角，在各直线或曲线连接处，除少、无废料排样或采用镶拼模结构外，都应有适当的圆角相连，其半径R的最小值见表4—1。
图4－1少废料冲裁的排样表4－1冲裁件圆角半径R的最小值3）冲裁件的凸出悬臂和凹槽宽度不宜过小，其合理数值可参考表4－24）冲孔时，孔径不能过小。
其最小孔径与孔的形状、材料的力学性能、材料的厚度等有关。
见表4－3。
表4－2冲裁件的凸出悬臂和凹槽的最小宽度b表4－3 无导向凸模冲孔的最小尺寸5）冲裁件的孔与孔之间，孔与边缘之间的距离不应过小，其许可值见图4－2。
当孔边缘与制件边缘不平行时应不小于t,平行时应不小于1.5t。
