模具基本结构

模具的基本结构组成一、引言模具是制造工业产品的重要工具，它能够将原材料加工成所需形状和尺寸的零件。

模具的基本结构组成是模具设计与制造的基础，本文将从以下几个方面介绍模具的基本结构组成。

二、模具的基本组成1. 上模板：上模板是模具的上部分，也是模具的主体部分，它承受着模具的大部分工作压力。

上模板通常由钢材制成，具有足够的强度和硬度来抵抗模具在工作过程中的应力和磨损。

2. 下模板：下模板是模具的下部分，它通常与上模板配合使用，用于支撑和定位工件。

下模板也由钢材制成，其硬度和强度要求较上模板低一些，但仍需具备足够的刚性和耐磨性。

3. 滑块：滑块是模具的一个重要组成部分，用于实现模具的开合动作。

滑块通常由滑块板和导柱组成，通过导柱的引导，滑块能够在模具的开合过程中平稳移动。

滑块的设计和制造直接影响模具的工作效率和精度。

4. 塑料模具芯：塑料模具芯是模具中的一个重要部件，它用于成型工件的内部形状。

模具芯通常由钢材或铝材制成，具有良好的刚性和导热性能，能够有效地支撑和冷却工件。

5. 模具座：模具座是模具的支撑部分，它提供了模具的安装位置和固定方式。

模具座通常由铸铁或钢材制成，具有足够的强度和稳定性，能够确保模具在工作过程中的稳定性和精度。

6. 导向机构：导向机构是模具中的一个重要组成部分，它用于确保模具在工作过程中的准确位置和运动轨迹。

导向机构通常由导向销、导向套和导向板等部件组成，通过它们的配合运动，能够实现模具的精确定位和稳定运动。

7. 顶针：顶针是模具中的一个常用部件，它用于实现模具的顶出动作。

顶针通常由钢材制成，具有良好的弹性和耐磨性，能够承受较大的顶出力，并保持工作精度。

8. 弹簧：弹簧是模具中的一个重要辅助部件，它用于实现模具的复位和顶出动作。

弹簧通常由弹簧钢制成，具有一定的弹性和耐久性，能够确保模具在工作过程中的正常运动和复位。

9. 冷却系统：冷却系统是模具中的一个重要组成部分，它用于控制模具的温度和工作环境。

模具的基本結構1、雙板模（2板模）A．典型操作條件1）塑料型腔壓力從1000至12000ps（典型值為5000ps）（1）注嘴衬套——有锥度的插入注塑模中，让塑料从注喙流入分浇道。

（2）定位环——常用来精确校准模具在机器模板上的正确位置。

（3）阴模板——包含模具型腔的半付模具。

（4）阳模板——另半付模具，模芯常装在可移动的模具上使注塑件容易脱模。

（5）推杆（顶销）——使注塑件和浇道脱出模具的移动杆。

（6）浇道拉料杆——设计成当模具开模时从注嘴衬套中拉出塑料注道残料。

（7）支承板——使模具提高抗挠度的支承板后面。

（8）支承柱——放在抗挠度的支承板后面。

（9）推杆回定板——固定推杆和拉料杆的头部。

（10）导柱——用作精确位上下两片模上彼此相关的位置。

（11）夹模板（装模板）——夹持或用螺栓固定于机器模板上的底板。

（12）冷却通道——在支承板或阴模板和阳模板中，常被用来分散注塑件的热量。

（13）加热元件——对热固性塑料模具，热固元件用来帮助塑料固化。

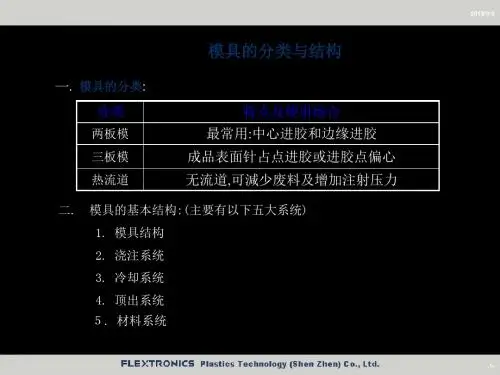

注塑模具基础1．二板模与三板模的区别是什么？请画出二种类模具简图，并描述三板模的开合模顺序？✧二板模与三板模的区别是：三板模在定模部分多一次取出流道与产品分离。

三板模一般采用点浇口二板模浇口可根据产品及要求灵活选用。

✧二板模结构（2plate mold）✧前模压板（top damp plate）✧母模板（A plate）✧活动板（或推板strpper plate, 在推板顶出时选用）；✧公模板（B plate）✧承板（supplrt plate）✧间隔板（spaoer block）✧顶针固定板（ejector retainer plate）✧顶针板（ejector plate）✧公模固定板（bottom damp plate）在AMP模具有Ejectorhousing,实际上是为了防止产品异物掉落顶出机构，而用封闭的间隔板✧三板模结构（3 plate mold）在二板模的前模板与母模板中加一块水口脱料板（runner strpper plate）;模具一般有四支导柱（guide pin）和四支拉杆（support pin）;另外也有只用四支长导柱，导柱兼拉杆用。

模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。

〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。

〈三〉结构零件构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。

导向零件：导柱，导套。

装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上，动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机，卧式注射机，直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上，需切除流道凝料。

2、点浇口脱出模具（三板式模具）3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。

在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

模具主要由浇注系统、调温系统、成型零件和结构零件组成。

其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

模具的基本结构及相关概念1、模胚即模架：MoldBase 模胚是整套模具的骨架，所有模具的零部件的制作均需考虑模胚的结构。

模胚的成本一般占整套模具的30%左右，模胚由专门的大型模胚厂制造，已标准化，各模具制造厂只需根据自身的需要向模胚厂定制即可。

模胚分为面板、A板（前模板）、B板（后模板）、C 板（方铁）、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。

目前珠三角区域规模较大的模胚厂商有龙记模胚（LKM）、鸿丰模胚、中华模胚等，其中又以LKM名气最大，其模胚广大模具制造厂普遍采用，品质、精度均有保障。

2、模仁又称型腔，即嵌入模胚模板内的成型模芯。

分为前模仁，后模仁，俗称前模（Cavity），后模（Core）。

为何要在模板内嵌入模仁呢？主要是为节约成本。

因为塑胶对模具的钢材特性有很高的要求，如硬度、耐腐蚀性、耐高温（热变形）等；而模胚的模板则无需太高的要求。

模仁硬度一般为45~65HRC，模胚的模板硬度30~45HRC；用作模仁的钢料每公斤可达RMB 200，而模胚的钢料一般只需RMB20~30元。

注：HRC为洛氏硬度。

3、唧嘴：Sprue。

注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。

4、滑块又称行位：Slider。

为顺利出模而必须使用的结构部件。

因为有些产品结构特殊，如有侧边有空，有倒扣（勾）等，需用行位才可出模。

5、斜顶：Angle-Lifter。

与行位相似，也是为顺利出模而必须使用的结构部件。

6、还有一些与模具有关的名词：分模线（P/L）、模具基准、缩水率（Shrinkage）、排位（Layout）、钢料、铜公（电极，其材质有铜、石墨等）、倒扣、运水、出模斜度（Draft angle）、冷料井、流道、注塑仿真、分模、出模、开&合模步骤、模号、抛光（省模）、软模、硬模、模具表面处理、试模（TEST MOLD）、改模、装模、交模等。

7、从上可看一套模具按其各部件的功能可细分为：流道系统、成型系统、温度调节系统、排气系统、顶出系统、开合模系统、复位系统。

模具的基本结构组成模具是一种用于制造产品的工具或装置。

它是通过对原料进行加工和形状塑造，使其达到所需尺寸和形状的工具。

模具的基本结构由以下几个部分组成：上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置。

上模板是模具的上部分，通常固定在模架上。

下模板是模具的下部分，通常固定在模架上。

上模板和下模板之间的间隙就是模腔，模腔的形状和尺寸决定了最终产品的形状和尺寸。

侧模板用于固定和定位模具的各个部件。

导柱和导套用于固定上模板和下模板的位置，确保模具在使用过程中的稳定性和精度。

顶针和顶针座用于控制产品的内部结构和形状，通常通过顶板来实现。

底板用于支撑模具的各个部件，使其保持平衡和稳定。

模具座用于固定模具在机床上的位置，以便进行加工和制造。

模具的基本结构是为了满足不同产品的加工和制造需求而设计的。

根据产品的形状和尺寸，模具的结构可以有所不同。

在模具设计中，需要考虑产品的形状和尺寸、材料的选择、工艺的要求以及模具的使用寿命等因素。

模具的结构应该具有足够的强度和刚度，以便在加工和制造过程中保持稳定和精度。

同时，模具的结构还应该具有良好的可靠性和易于维护性，以便在使用过程中进行维修和保养。

模具的基本结构是模具设计和制造的基础，它直接影响着产品的质量和生产效率。

一个合理和优良的模具结构可以提高产品的加工精度和一致性，减少生产成本和周期。

因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，合理选择和布置各个部件，以实现最佳的加工效果和经济效益。

模具的基本结构由上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置组成。

这些部件共同协作，完成对原料的加工和形状塑造，使其达到所需尺寸和形状的工具。

模具的基本结构是模具设计和制造的基础，直接影响着产品的质量和生产效率。

因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，以实现最佳的加工效果和经济效益。

模具结构基础知识一、模具的定义和分类模具是制造工业产品的重要工具之一，它是用于生产各种零部件、产品的工具，包括压铸模、注塑模、冲压模等。

根据使用方式和结构形式不同，可以将模具分为以下几类：1. 压铸模：用于压铸金属制品，如汽车发动机缸体、底盘等。

2. 注塑模：用于注塑塑料制品，如电视机壳体、电子设备外壳等。

3. 冲压模：用于冲压金属制品，如汽车车身件、家电外壳等。

4. 焊接夹具：用于焊接零部件或组装产品时固定位置和保持稳定。

二、模具结构基本组成部分一个完整的模具由以下几个基本组成部分组成：1. 模架：支撑整个模具的主要骨架，通常由上下两个半壳体组成，上半壳体称为上模板，下半壳体称为下模板。

2. 模腔：用于成形产品的空间，在上下两个半壳体中间形成。

根据不同的产品形状和尺寸需求，可以设计出不同形状和尺寸的模腔。

3. 模仁：用于成形产品的核心部分，通常安装在上模板上，与模腔配合使用。

4. 引导柱和导套：引导柱是固定在上下两个半壳体中间，用于保持模具的位置和稳定性；导套则是安装在引导柱上，用于保持引导柱与半壳体之间的间隙，以便半壳体之间的移动。

5. 凸模和凹模：凸模是安装在下模板上的零件，用于成形产品表面；凹模则是安装在上模板上的零件，用于成形产品内部和底部。

6. 夹具和顶针：夹具是用于固定原材料或成品，保持其位置稳定；顶针则是用于将成品从模腔中顶出来。

三、常见的模具结构类型1. 平面式结构：适合制造平面形状、简单结构的产品。

由一个平面型下模板和一个平面型上模板组成。

2. 拉伸式结构：适合制造长条状、管状等拉伸型产品。

由一个拉伸型下模板和一个拉伸型上模板组成。

3. 斜侧式结构：适合制造斜侧形状、倾斜角度较大的产品。

由一个斜侧型下模板和一个斜侧型上模板组成。

4. 旋转式结构：适合制造圆柱形、球形等旋转型产品。

由一个圆柱型下模板和一个圆柱型上模板组成。

四、常见的模具材料1. 铝合金：轻质、导热性能好，适用于制造小批量生产的零件或产品。

模具的结构组成及各部分结构的作用说到模具，很多人可能觉得这是个非常专业、复杂的东西。

其实，模具就像是我们在做菜时用的锅、碗、瓢、盆一样，虽然不起眼，但每一个部分都有其独特的作用。

如果你在想要了解模具的秘密，那就跟我一块儿揭开这神秘面纱吧！1. 模具的基本结构模具的基本结构可以说是模具的“骨架”，每一个部分都有自己的小秘密。

一般来说，模具的结构包括了模具的型腔、型芯、模具基板、导向装置和排气系统。

这些部分就像是一部精密的机器，每一部分都发挥着至关重要的作用。

1.1 型腔和型芯：模具的“心脏”首先，咱们得聊聊模具的型腔和型芯。

这两者就像是模具的“心脏”——如果没有它们，整个模具就会失去活力。

型腔是模具的内部空腔，它决定了最终产品的形状和尺寸。

可以想象成是一个蛋糕的模具，蛋糕的形状完全取决于这个模具的形状。

而型芯则是用来填充型腔的部分，它们就像是个“填料”，确保蛋糕的中心部分也能完美无瑕。

这两个部分通常是分开的，模具在工作时，型芯和型腔会互相配合，形成一个完整的模具结构。

它们的结合是如此密切，以至于当它们分开时，就像是一对好朋友告别，心里总有些不舍。

1.2 模具基板：模具的“底盘”接着说说模具基板，它可是模具的“底盘”，就像车的底盘一样，稳固又重要。

基板是模具的支撑结构，承载了整个模具的重量和压力。

模具基板上的孔、凹槽、定位装置都是为了确保模具能够在工作时稳定地固定在机器上。

基板的设计不仅要考虑强度，还要兼顾加工精度和装配方便。

如果基板不稳，整个模具就像在打高空弹跳，一不小心就会出问题。

因此，基板的设计可是个细致活儿，稍有差池，就会影响到整个模具的工作效果。

2. 导向装置：模具的“导航员”导向装置是模具的“导航员”，它确保了模具在打开和关闭时能够顺利进行。

这些装置包括了导柱、导套和定位销等。

它们的作用就像汽车上的导航系统，帮助模具精准定位，避免了模具在工作时的晃动或错位。

导向装置的好坏直接关系到模具的使用寿命和生产效率。

模具的结构组成及各部分结构的作用大家好，我今天要给大家讲解一下模具的结构组成及各部分结构的作用。

首先我们来了解一下什么是模具，模具是用来生产各种零部件的工具，它可以使原材料经过加工后得到我们需要的产品。

模具在工业生产中有着非常重要的地位，它的质量和性能直接影响到产品的质量和性能。

那么模具到底是由哪些部分组成的呢？它们各自又有什么样的作用呢？接下来我将从以下几个方面给大家详细介绍。

一、模具的基本结构1.1 上模上模，也叫顶针板，是模具的上部结构。

它的主要作用是与下模板配合，使原材料顺利地进入模具型腔，同时在成型过程中起到导向作用。

上模通常采用钢材制作，具有较高的强度和耐磨性。

为了保证上模与下模板的配合精度，上模的表面通常需要进行精加工。

1.2 下模板下模板，也叫凹模，是模具的下部结构。

它的主要作用是固定上模板，使其与原材料接触，并在成型过程中起到支撑作用。

下模板通常采用钢板制作，具有较高的强度和耐磨性。

为了保证下模板与上模板的配合精度，下模板的表面通常需要进行精加工。

1.3 导柱、导套导柱、导套是模具的导向结构。

它们分别安装在上下模板的两侧，用于引导原材料流向正确的方向。

导柱、导套通常采用铜合金或硬质合金制成，具有较高的耐磨性和抗拉强度。

它们的设置可以有效地提高模具的使用寿命和生产效率。

二、模具的其他结构2.1 限位柱、限位环限位柱、限位环是模具的安全保护结构。

它们分别安装在上下模板的内侧，用于限制原材料在进料过程中的行程范围。

当原材料超出设定的范围时，限位柱、限位环会自动弹起，防止模具受损或安全事故的发生。

限位柱、限位环通常采用硬质合金制成，具有较高的耐磨性和抗冲击性。

2.2 冷却系统冷却系统是模具的重要辅助结构。

它通过循环流动的冷却液，有效地降低模具的工作温度，延长模具的使用寿命。

冷却系统的设置可以根据不同的生产工艺要求进行调整，以满足不同的生产需求。

常见的冷却方式有水冷和气冷两种。

三、总结通过对模具的结构组成及各部分结构的介绍，我们可以了解到模具是一个复杂的机械系统，它涉及到多个学科的知识。

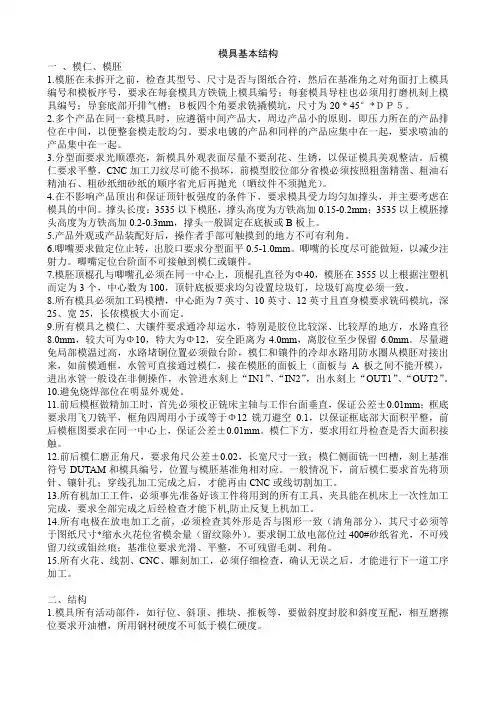

模具基本结构一、模仁、模胚1.模胚在未拆开之前，检查其型号、尺寸是否与图纸合符，然后在基准角之对角面打上模具编号和模板序号，要求在每套模具方铁铣上模具编号；每套模具导柱也必须用打磨机刻上模具编号；导套底部开排气槽；Ｂ板四个角要求铣撬模坑，尺寸为20 * 45°*ＤＰ５。

2.多个产品在同一套模具时，应遵循中间产品大，周边产品小的原则，即压力所在的产品排位在中间，以便整套模走胶均匀。

要求电镀的产品和同样的产品应集中在一起，要求喷油的产品集中在一起。

3.分型面要求光顺漂亮，新模具外观表面尽量不要刮花、生锈，以保证模具美观整洁。

后模仁要求平整，CNC加工刀纹尽可能不损坏，前模型胶位部分省模必须按照粗凿精凿、粗油石精油石、粗砂纸细砂纸的顺序省光后再抛光（晒纹件不须抛光）。

4.在不影响产品顶出和保证顶针板强度的条件下，要求模具受力均匀加撑头，并主要考虑在模具的中间。

撑头长度：3535以下模胚，撑头高度为方铁高加0.15-0.2mm；3535以上模胚撑头高度为方铁高加0.2-0.3mm，撑头一般固定在底板或B板上。

5.产品外观或产品装配好后，操作者手部可触摸到的地方不可有利角。

6.唧嘴要求做定位止转，出胶口要求分型面平0.5-1.0mm。

唧嘴的长度尽可能做短，以减少注射力。

唧嘴定位台阶面不可接触到模仁或镶件。

7.模胚顶棍孔与唧嘴孔必须在同一中心上，顶棍孔直径为Φ40，模胚在3555以上根据注塑机而定为3个，中心数为100，顶针底板要求均匀设置垃圾钉，垃圾钉高度必须一致。

8.所有模具必须加工码模槽，中心距为7英寸、10英寸、12英寸且直身模要求铣码模坑，深25、宽25，长依模板大小而定。

9.所有模具之模仁、大镶件要求通冷却运水，特别是胶位比较深、比较厚的地方，水路直径8.0mm，较大可为Φ10，特大为Φ12，安全距离为4.0mm，离胶位至少保留6.0mm。

尽量避免局部模温过高，水路堵铜位置必须做台阶，模仁和镶件的冷却水路用防水圈从模胚对接出来，如前模通框，水管可直接通过模仁，接在模胚的面板上（面板与A板之间不能开模），进出水管一般设在非侧操作，水管进水刻上“IN1”、“IN2”，出水刻上“OUT1”、“OUT2”。

模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统,其由主流道,分流道,内浇口,冷料穴等结构组成,由零件的浇注套,拉料杆等组成.〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件,由型芯成型塑件内部形状,型腔成型塑料外部形状,成型杆,镶块等构成.〈三〉结构零件构成零件结构的各种零件,在模具中起安装,导向,机构动作及调温等作用.导向零件：导柱,导套.装配零件：定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上,动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机,卧式注射机,直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上,需切除流道凝料.2、点浇口脱出模具三板式模具3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上.在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品.模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的.模具主要由浇注系统、调温系统、成型零件和结构零件组成.其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分.浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等.成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等.典型塑模结构如图示.一.浇注系统浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成.它直接关系到塑料制品的成型质量和生产效率.1.主流道它是模具中连接注射机射嘴至分流道或型腔的一段通道.主流道顶部呈凹形以便与喷嘴衔接.主流道进口直径应略大于喷嘴直径O．8mm以避免溢料,并防止两者因衔接不准而发生的堵截.进口直径根据制品大小而定,一般为4-8mm.主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模.2.冷料穴它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞.如果冷料一旦混入型腔,则所制制品中就容易产生内应力.冷料穴的直径约8一lOmm,深度为6mm.为了便于脱模,其底部常由脱模杆承担.脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物.3.分流道它是多槽模中连接主流道和各个型腔的通道.为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布.分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响.如果按相等料量的流动来说,则以圆形截面的流道阻力最小.但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准.因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上.流道表面必须抛光以减少流动阻力提供较快的充模速度.流道的尺寸决定于塑料品种,制品的尺寸和厚度.对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m.在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间.4.浇口它是接通主流道或分流道与型腔的通道.通道的截面积可以与主流道或分流道相等,但通常都是缩小的.所以它是整个流道系统中截面积最小的部分.浇口的形状和尺寸对制品质量影响很大.浇口的作用是：A、控制料流速度：.B、在注射中可因存于这部分的熔料早凝而防止倒流：C、使通过的熔料受到较强的剪切而升高温度,从而降低表观粘度以提高流动性：D、便于制品与流道系统分离.浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构.一般浇口的截面形状为矩形或圆形,截面积宜小而长度宜短,这不仅基于上述作用,还因为小浇口变大较容易,而大浇口缩小则很困难.浇口位置一般应选在制品最厚而又不影响外观的地方.浇口尺寸的设计应考虑到塑料熔体的性质.型腔它是模具中成型塑料制品的空间.用作构成型腔的组件统称为成型零件.各个成型零件常有专用名称.构成制品外形的成型零件称为凹模又称阴模,构成制品内部形状如孔、槽等的称为型芯或凸模又称阳模.设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构.其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式.最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式.塑料熔体进入型腔时具有很高的压力,故成型零件要进行合理地选材及强度和刚度的校核.为保证塑料制品表面的光洁美观和容易脱模,凡与塑料接触的表面,其粗糙度Ra>0．32um,而且要耐腐蚀.成型零件一般都通过热处理来提高硬度,并选用耐腐蚀的钢材制造.2.调温系统为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节.对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却.模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量；模具的加热除可利用冷却水通道热水或蒸汽外,还可在模具内部和周围安装电加热元件.3.成型部件成型部件由型芯和凹模组成.型芯形成制品的内表面,凹模形成制品的外表面形状.合模后型芯和型腔便构成了模具的型腔.按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件.排气口它是在模具中开设的一种槽形出气口,用以排出原有的及熔料带入的气体.熔料注入型腔时,原存于型腔内的空气以及由熔体带入的气体必须在料流的尽头通过排气口向模外排出,否则将会使制品带有气孔、接不良、充模不满,甚至积存空气因受压缩产生高温而将制品烧伤.一般情况下,排气孔既可设在型腔内熔料流动的尽头,也可设在塑模的分型面上.后者是在凹模一侧开设深0．03-0．2mm,宽1．5-6mm的浅槽.注射中,排气孔不会有很多熔料渗出,因为熔料会在该处冷却固化将通道堵死.排气口的开设位置切勿对着操作人员,以防熔料意外喷出伤人.此外,亦可利用顶出杆与顶出孔的配合间隙,顶块和脱模板与型芯的配合间隙等来排气.4.结构零件它是指构成模具结构的各种零件,包括：导向、脱模、抽芯以及分型的各种零件.如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等.1.导向部件为了确保动模和定模在合模时能准确对中,在模具中必须设置导向部件.在注塑模中通常采用四组导柱与导套来组成导向不见,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位.2.推出机构在开模过程中,需要有推出机构将塑料制品及其在流道内的凝料推出或拉出.推出固定板和推板用以夹持推杆.在推杆中一般还固定有复位杆,复位杆在动、定模合模时使推板复位.3.侧抽芯机构有些带有侧凹或侧孔地塑料制品,在被推出以前必须先进行侧向分型,抽出侧向型芯后方能顺利脱模,此时需要在模具中设置侧抽芯机构.4.标准模架为了减少繁重的模具设计和制造工作量,注塑模大多采用了标准模架.设计方面1壁厚小,应加厚制件以免过早固化.2嵌件位置不当,应以调整.。

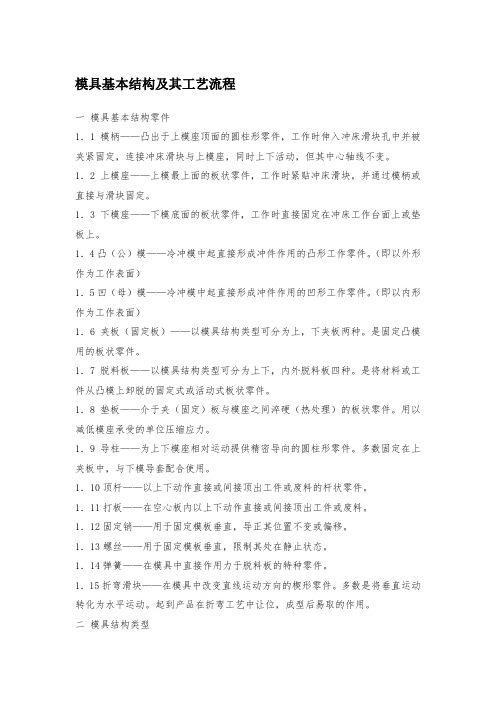

模具基本结构及其工艺流程一模具基本结构零件1．1模柄——凸出于上模座顶面的圆柱形零件，工作时伸入冲床滑块孔中并被夹紧固定，连接冲床滑块与上模座，同时上下活动，但其中心轴线不变。

1．2上模座——上模最上面的板状零件，工作时紧贴冲床滑块，并通过模柄或直接与滑块固定。

1．3下模座——下模底面的板状零件，工作时直接固定在冲床工作台面上或垫板上。

1．4凸（公）模——冷冲模中起直接形成冲件作用的凸形工作零件。

（即以外形作为工作表面）1．5凹（母）模——冷冲模中起直接形成冲件作用的凹形工作零件。

（即以内形作为工作表面）1．6夹板（固定板）——以模具结构类型可分为上，下夹板两种。

是固定凸模用的板状零件。

1．7脱料板——以模具结构类型可分为上下，内外脱料板四种。

是将材料或工件从凸模上卸脱的固定式或活动式板状零件。

1．8垫板——介于夹（固定）板与模座之间淬硬（热处理）的板状零件。

用以减低模座承受的单位压缩应力。

1．9导柱——为上下模座相对运动提供精密导向的圆柱形零件。

多数固定在上夹板中，与下模导套配合使用。

1．10顶杆——以上下动作直接或间接顶出工件或废料的杆状零件。

1．11打板——在空心板内以上下动作直接或间接顶出工件或废料。

1．12固定销——用于固定模板垂直，导正其位置不变或偏移。

1．13螺丝——用于固定模板垂直，限制其处在静止状态。

1．14弹簧——在模具中直接作用力于脱料板的特种零件。

1．15折弯滑块——在模具中改变直线运动方向的楔形零件。

多数是将垂直运动转化为水平运动。

起到产品在折弯工艺中让位，成型后易取的作用。

二模具结构类型2．1在冷冲模具构造中，比较典型的结构类型有复合模，单冲模，折弯成型模，连续模等。

结合图纸，分类说明一下。

2．2复合模通常只适用于落料冲孔，但其表现出的产品精确度比其它结构类型模具要精确得多。

●构成模板：按照标准分为上下模座，公母（凸凹）模，内外脱，上下夹板，空心板，顶程板等八块模板。

压铸模具的基本结构
压铸模具是用于制造金属零件的一种工具，它的基本结构可以分为以下几部分：
1. 上模座：上模座是模具的上部支撑结构，通常由钢板制成。

它的作用是承受压力和保持模具的稳定性。

上模座上还设有导柱，用于定位和引导模具的上模。

2. 下模座：下模座是模具的下部支撑结构，也是由钢板制成。

它的作用是承受压力和支撑模具的基座。

下模座上还设有导柱和导套，用于定位和引导模具的下模。

3. 上模板：上模板是模具的上部工作部件，通常由特殊合金钢制成。

它的作用是决定零件的形状和尺寸。

上模板上还设有浇口和排气孔，用于注入熔融金属和排出气体。

4. 下模板：下模板是模具的下部工作部件，也是由特殊合金钢制成。

它的作用是与上模板配合，形成零件的形状和尺寸。

下模板上还设有浇口和排气孔，与上模板的对应部分相连。

5. 滑块：滑块是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是通过滑道的引导，使上模和下模分离或接触。

滑块上还设有推杆和推杆导柱，用于控制滑块的移动。

6. 顶出杆：顶出杆是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是在零件成形后，用于将零件从模具中顶出。

顶出杆上还设有顶出杆导柱，用于控制顶出杆的移动。

7. 基座：基座是模具的底部支撑结构，通常由钢板制成。

它的作用是固定上模座和下模座，并提供整个模具的稳定性。

以上就是压铸模具的基本结构。

通过上模座和下模座的支撑，上模板和下模板的配合，滑块、顶出杆的移动，以及基座的固定，模具能够完成金属零件的成形过程。

模具基础知识设计基本结构和使用注意事项模具是用于制造各种工业制品的重要工具。

它可以根据产品的形状和尺寸来设计并制造，以提供准确的模板，并确保产品的质量和一致性。

在本文中，我将介绍模具的基本结构和使用注意事项。

一、模具的基本结构1.导向系统：导向系统是模具的基础部分，它用于确保模具在使用过程中的稳定性和准确性。

导向系统包括导向销、导柱、导套等，其作用是维持模具的定位和平衡。

2.工作部位：工作部位是模具的主要部分，用于制造产品的形状和尺寸。

工作部位通常由模腔和模芯构成。

模腔是成型产品的外形，而模芯则是成型产品的内形。

模腔和模芯之间的空间被称为模腔芯间隙，它决定了产品的尺寸和表面光洁度。

3.射出系统：射出系统用于将熔融材料注入模具的工作部位中。

射出系统通常包括喷嘴、喷嘴孔、射嘴道、料缸等。

通过合理设计射出系统，可以确保熔融材料均匀地注入模具，并尽量减少气泡和缺陷的产生。

4.射出机构：射出机构是将射出系统与模腔连接起来的部分。

射出机构包括推杆、滑块、动模板等，它们通过运动实现熔融材料的注入和冷却。

5.顶出系统：顶出系统用于将成型产品从模具中顶出。

顶出系统包括顶出杆、顶出板、顶出销等。

通过合理设计顶出系统，可以确保产品的脱模顺利进行，从而避免产品变形或损坏。

二、模具使用的注意事项1.合理使用模具：在使用模具时，应根据产品的特点和要求，选择合适的模具。

同时，还应遵循模具的使用规范和操作流程，确保安全使用。

2.定期维护模具：模具在使用过程中，会受到磨损和变形的影响。

因此，定期维护模具是非常重要的。

维护包括清洁模具、修复模具、更换模具零件等，以确保模具的正常工作。

3.善于保养模具：除了定期维护模具外，还应善于保养模具。

保养包括防锈、润滑、正确存储等，以延长模具的使用寿命。

4.注意模具的温度：模具在使用过程中，会发生高温和低温的变化。

因此，在使用模具时，应注意模具的温度，避免过热或过冷，以免影响产品的质量。

5.善于解决故障：在使用模具时，可能会遇到一些故障，如堵塞、变形、磨损等。
