OMRON E5EZ温控器通用手册(试用版)r01

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”
时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时
按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

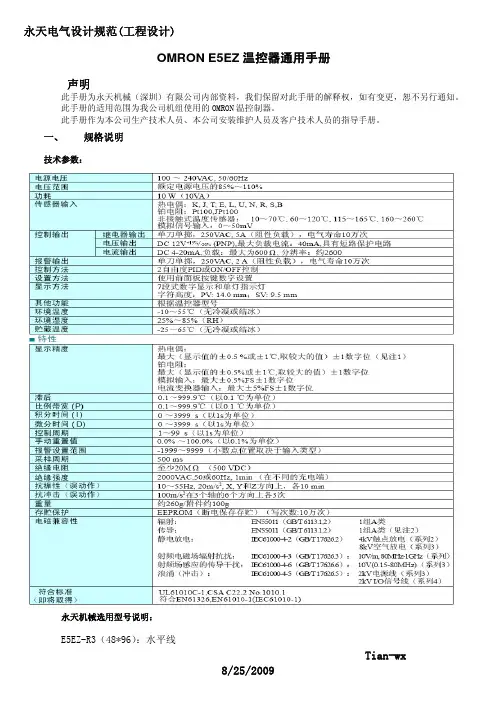

OMRON E5EZ温控器通用手册声明此手册为永天机械（深圳）有限公司内部资料，我们保留对此手册的解释权，如有变更，恕不另行通知。

此手册的适用范围为我公司机组使用的OMRON温控制器。

此手册作为本公司生产技术人员、本公司安装维护人员及客户技术人员的指导手册。

一、 规格说明技术参数：永天机械选用型号说明：E5EZ-R3（48*96）：水平线E5EZ-Q3（48*96）：焗炉、隧道炉 二、 显示字符说明下表为温控器显示字符和字母的对应关系表：三、 面板说明1、名称2、名称说明3、尺寸四、 接线五、 菜单及参数调整操作E5EZ型温控器共有6个菜单，其中通讯菜单跟选择的硬件有关系，如硬件选择了则有，否则无。

菜单的进入方式如下图：具体操作如下：（1） 首先在运行菜单下同时按和3秒以上进入保护菜单，然后将“OAPT（运行/调整保护）”和“ICPT（初始/通信保护）”的值改为“0”，再将“WTPT（设置更改保护）”改为“OFF”，这样就解除参数锁定，即所有的参数都可以修改。

要恢复参数锁定请将“OAPT”和“ICPT”改为“2”。

（2） 在运行菜单内每次按下键可以显示不同的参数，通过按或键可以修改菜单内的参数。

按键多次后回到PV/SV显示状态（3） 在运行菜单按下键进入调整菜单，每次按下可以显示调整菜单内不同的参数，通过或（4） 在运行菜单按下键3秒以上进入初始菜单，每次按下可以显示初始菜单内不同的参数，（5） 在初始菜单内将参数“AMOV”改为“-169”后将进入高级功能菜单，在高级功能菜单内每次按下将显示不同的参数，通过或键可以修改高级功能菜单内参数。

在高级功能菜单内按键1秒以上将返回初始菜单，然后再按键1秒以上将返回运行菜单（6） 由于没有配置通讯模块，所以讯参数无需调整（7） 参数调整完成后请将保护菜单内的参数值调整到后面的参数调整表内的值（8） 注意：参数的调整必须严格按照后面提供的参数表调整，不得随意更改 六、 输入类型表在初始菜单内，确定输入传感器类型并根据上表输入相应的值。

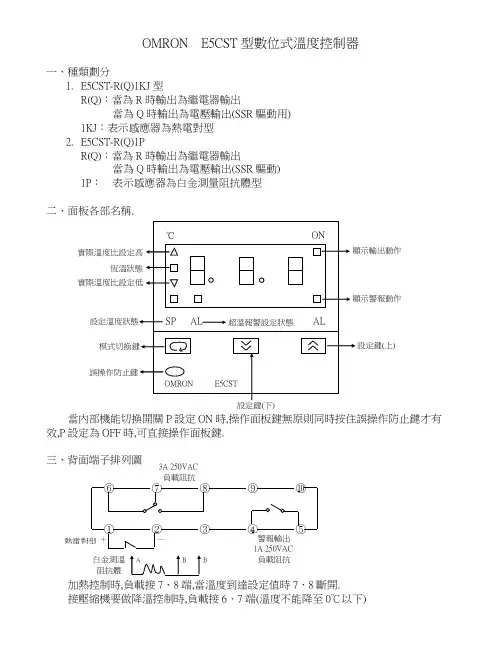

OMRON E5CST 型數位式溫度控制器
一、種類劃分
1. E5CST-R(Q)1KJ 型
R(Q)：當為R 時輸出為繼電器輸出
當為Q 時輸出為電壓輸出(SSR 驅動用) 1KJ ：表示感應器為熱電對型 2. E5CST-R(Q)1P
R(Q)：當為R 時輸出為繼電器輸出
當為Q 時輸出為電壓輸出(SSR 驅動) 1P ： 表示感應器為白金測量阻抗體型
二、面板各部名稱.
當內部機能切換開關P 設定ON 時,操作面板鍵無原則同時按住誤操作防止鍵才有效,P 設定為OFF 時,可直接操作面板鍵.
三、背面端子排列圖
⑥ ⑦ ⑧ ⑨
⑩
① ② ③ ④ ⑤
加熱控制時,負載接7、8端,當溫度到達設定值時7、8斷開.
接壓縮機要做降溫控制時,負載接6、7端(溫度不能降至0℃以下)
3A 250VAC
負載阻抗
警報輸出 1A 250VAC
負載阻抗
白金測溫 阻抗體 —
1.保護開關P
2.
2.1 ,采用
電壓輸出;ON/OFF控制模式應用在溫度精度要求不高的場所,采用繼電器輸
出.
2.2 控制周期采用繼電器輸出,一般選擇20S,可延長繼電器的使用壽命,采用電
壓輸出型時可采用2S的控制周期,恆溫將會更換穩定.
2.3 人力補正如顯示溫度與實測溫度有差異時可選擇人力補正來調整至顯示與
實測溫度一致.
3.
五、溫度的顯示及調整。

（1）首先在运行菜单下同时按和3 秒以上进入保护菜单，然后将“OAPT（运行/调整保护）”和“ICPT（初始/通信保护）”的值改为“0”，再将“WTPT（设置更改保护）”改为“OFF”，这样就
解除参数锁定，即所有的参数都可以修改。

要恢复参数锁定请将“OAPT”和“ICPT”改为“2”。

（2）在运行菜单内每次按下键可以显示不同的参数，通过按或键可以修改菜单内的参数。

按键多次后回到PV/SV 显示状态
（3）在运行菜单按下键进入调整菜单，每次按下可以显示调整菜单内不同的参数，通过或键可以修改调整菜单内参数。

再次按下将返回运行菜单
（4）在运行菜单按下键3 秒以上进入初始菜单，每次按下可以显示初始菜单内不同的参数，通过或键可以修改初始菜单内参数。

在初始菜单按键1 秒以上将返回运行菜单
（5）在初始菜单内将参数“AMOV”改为“-169”后将进入高级功能菜单，在高级功能菜单内每次按下
将显示不同的参数，通过或键可以修改高级功能菜单内参数。

在高级功能菜单内按键
1 秒以上将返回初始菜单，然后再按键1 秒以上将返回运行菜单。

Cat. No. Z182-CN5-03ὖ䗄⫼ 䱰Ẕ 䰘 㓪 ˖Z182-CN5-03200708S01E5AR / E5ER ԰ Cat. No. Z182-CN5-03前言欧姆龙产品是为适合的操作人员按照正常步骤使用，并只为手册中所叙述的目的而制造的。

本手册描述了可编程数字温控器E5AR/E5ER，包括功能、性能和使用方法的信息。

使用可编程数字温控器E5AR/E5ER时请遵守以下注意事项：•请让具备丰富电气系统知识的专业人员来操作温控器。

•尝试使用温控器之前先完整地阅读本手册并确保理解其中的内容，并根据所提供的信息正确的使用可编程数字式温控器E5AR/E5ER。

•妥善保管本手册以供需要时翻阅。

使用时的注意事项当产品在本手册描述的环境或情况下使用时，一定要遵守额定值及功能限制。

此外，为保证安全，请采用如安全安装等应对措施。

•使用条件及环境在本手册中未注明。

•使用在核能控制、铁路、航空、车辆、焚烧装置、医疗器械、娱乐器材、安全器材等时。

•使用在可能会影响人身安全或造成财产损失以及对安全性有特殊要求的场合时。

注意(1)版权所有。

未经欧姆龙许可，不得对本手册中的任何部分进行改版或复制。

(2)本手册中的规格及其它信息可能因设备改进而变动，恕不另行通知。

(3)编写本手册时已十分仔细；对于仍然可能出现的错误或遗漏欧姆龙公司将不承担责任。

如发现问题，请联系手册末尾所列的欧姆龙办事处或代理商之一，并提供手册封面上的样本编号。

I阅读并理解本手册请在使用产品前阅读并理解本手册。

如有任何问题或意见，请联系您的欧姆龙代表。

保证内容和责任限定保证内容欧姆龙的唯一保证是产品自售出起一年（或其它指定时间）内在材料和工艺上没有缺点。

欧姆龙对产品的无侵权、可售性或特殊用途的适用性均无任何明示或暗示性担保。

任何购买者或使用者须承认单独的购买者或使用者决定了产品将适当地符合他们有意使用的需求。

欧姆龙拒绝其它所有保证，无论明确的或暗示的。

欧姆龙温控器E5C C
常用设定
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。

为了清除“5.ERR”显示，需要正确接线并重新上电。

1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。

如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。

设定类型表见“1.1输入类型表”。

1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】
直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。

1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模
式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。

如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。

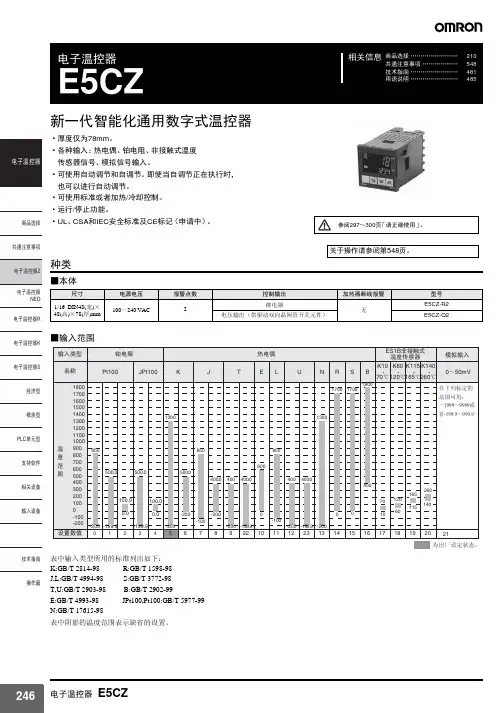

䆶⬉䆱800-820-4535160190467471畅销的多用途温控器现在更为出众•温控器现在可进行模拟输入。

•快速采样速度为250ms。

•提供传送输出，可简单输出到记录器。

•带有回路断开报警(LBA)和加热器短路报警(HS报警)的型号可选。

•配备了手动输出功能。

•简单设置11段显示屏。

•通信型号安装了Modbus新协议。

•USB串行转换电缆可选。

型号结构■型号图例●控制器①控制输出1R：继电器Q：电压(用于驱动SSR) C：电流②报警数3：三点报警③加热器断线/加热器短路空白：无H：加热器断线/加热器过电流检测(CT1)④可选项目空白：无M：可安装可选单元⑤输入类型T：热电偶、红外线传感器、铂电阻L：模拟电流/电压输入⑥电源电压空白：100～240VACD：24VAC/VDC●可选单元①适用控制器AZ：E5AZ/E5EZ②功能01：RS-232C通信03：RS-485通信B：2点事件输入h PP( $=h PP( (=( $=( (=^_^-------E5AZ/E5EZ种类■端子台型控制器----E5AZ/E5EZ 䆶⬉䆱800-820-4535■可选单元-------E5AZ/E5EZ●铂电阻输入型/热电偶(通用输入)输入种类的适用规格如下。

U：Cu-CuNi、DIN 43710-1985K、J、T、E、N、R、S、B：IEC584-1JPt100：JIS C 1604-1989、JIS C 1606-1989L：Fe-CuNi、DIN 43710-1985Pt100：IEC 751●模拟输入型从下表中列出的12种报警类型中选择。

*1.对设置值1，4和5，可对每个报警类型单独设置上限和下限值，并表示为“L”和“H”。

*2.设置值：1上限和下限报警。

*3.设定值：4上下限范围*4.设置值：5具有待机顺序的上下限报警※上述上下限报警时·情况1、2的场合，滞后的上限、下限重叠时，通常OFF ·情况3的场合，通常OFF *5.设置值：5具有待机顺序的上下限报警，当上限和下限滞后交叠时，报警信号为OFF。
