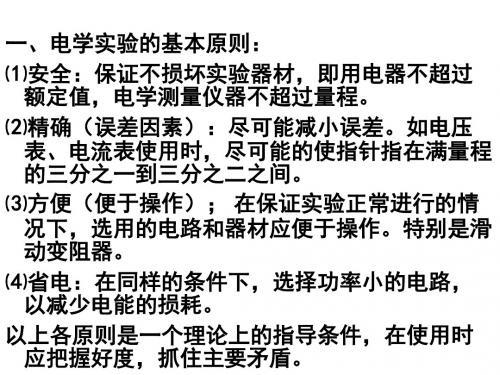

一、电学实验的基本原则： ⑴安全：保证不损坏实验器材，即用电器不超过 额定值，电学测量仪器不超过量程。 ⑵精确（误差因素）：尽可能减小误差。如电压 表、电流表使用时，尽可能的使指针指在满量程 的三分之一到三分之二之间。 ⑶方便（便于操作）； 在保证实验正常进行的情 况下，选用的电路和器材应便于操作。特别是滑 动变阻器。 ⑷省电：在同样的条件下，选择功率小的电路， 以减少电能的损耗。 以上各原则是一个理论上的指导条件，在使用时 应把握好度，抓住主要矛盾。

电学实验专题【公开课教学PPT课件】高中物理

电学实验专题【公开课教学PPT课件】高中物理

A1
R2
A2
四、精选例题（一题源五变式）
【变通2】某电压表 V1 要准确测量其内阻，提供以下器材
A. 待测电流表 V1（量程3V，内阻约1500 Ω）
B. 电源E1（电动势3V，内阻忽略）
C. 电源E2（电动势12V，内阻忽略）
D. 滑动变阻器R1（总阻值20Ω，额定电流1A）
E. 滑动变阻器R2（总阻值400Ω，额定电流20mA）
一、高考物理实验的命题来源与备考启发
1. 命题来源
（1）考纲要求实验 （2）学生分组实验 （3）教师课堂演示实验 （4）来源于课本而又高于课本的“迁移型”实验（连接）
2. 备考启发
备考复习中做到“深入浅出”
以全国卷为例
◆2007年用伏安法测电源电动势和内阻 ◆2008年多用电表的读数 ◆2014 新课标Ⅱ伏安法测电阻
V2
V1 V2 V1
图1
R1 R1
V2
V1
R R1
图2
F. 标准电流表A （ 0. 6A ， 0. 5Ω ） 画出实验的电路图
G. 电压表V2（量程6V，内阻r2=3kΩ）
【解析】 ●与变通2类似 ●若采用限流式接法，则滑动变阻器无论选R1还是R2均不能 满足要求，故必须采用分压式，故选R1
V1 V2
R1
四、精选例题（一题源五变式）
【变通3】现提供以下器材
A1 A2
R0 R1
四、精选例题（一题源五变式）
【变通5】电阻Rx 的值约为10kΩ，为尽可能准确测量其阻值，备有以下器材
A. 电压表 V1（量程3V，内阻r1 =3 kΩ）
B. 电压表 V2 （量程15V，内阻r2 约6 kΩ）
C. 电流表 A （量程3A，内阻约0.1Ω） E. 直流电源E（12V，内阻约2Ω ）

人教版高中物理一轮复习课件：小专题复习课(电学设计性实验)

人教版高中物理一轮复习课件：小专题复习课(电学设计性实验)

【解析】(1)读数：该金属丝的直径为0.350 mm.
(2)仪器的选择：①选电源：题目中只给了一个直流电源G，所
以G应选.
②选电流表：电源选定后可估算总电流，不连入滑动变阻器，
干路电流最大值Imax=160
V=0.6
A.若选电流表B，0.6
A没有超
过其量程1/3，读数误差较大，而电流表A更合适.
③选电压表:若选电压表C，量程为3 V，则干路电流要被控制在 0.3 A以下,由以上所选电流表为A,指针偏转可达到满刻度的一 半.若选电压表D，虽然电压表指针能达到满刻度1/3～2/3，满 足实验器材选择的要求，但用15 V量程时，精确度太低，为了 实现电压表和电流表精确度的匹配，应选用电压表C而不选电压 表D.
压表接b点.Rx=UI11
3.0 V 3.0 103
A
1
000
答案:b 1 000
3.(控制电路的选择)在“描绘小灯泡的伏安特性曲线”的实验 中，使用的小灯泡为“6 V，3 W”，其他选择的器材有： A.电压表V1(量程6 V，内阻20 kΩ)； B.电压表V2(量程20 V，内阻60 kΩ)； C.电流表A1(量程3 A，内阻0.2 Ω)； D.电流表A2(量程0.6 A，内阻1 Ω)； E.滑动变阻器R1(0～1 000 Ω，0.5 A)；
在具体实验中，滑动变阻器是采用分压式还是限流式，可 按以下标准进行判断：
(1)负载电阻的阻值Rx远大于变阻器总电阻R，须用分压式 电路.
(2)要求负载上电压或电流变化范围较大，且从零开始连续 可调，须用分压式电路.
(3)负载电阻的阻值Rx小于变阻器的总电阻R或相差不多， 并且电压、电流表示数变化不要求从零起调，可采用限流式.
【解析】两种接法中两表示数变化分别为： ΔU=|U1-U2|=|3.0-2.9| V=0.1 V， ΔI=|I1-I2|=|3.0-4.0| mA=1.0 mA 则 U 0.1 1 ，I 1.0 1

高考物理一轮复习 第七章 第3节 电学设计性实验

高考物理一轮复习 第七章 第3节 电学设计性实验

【答案】 (1)如图所示 (2)3.0 7.5
【例 3】 常用的电流表有内阻，现要测量电流表 G1 的 内阻 r1，电路如图 7-3-3 所示．供选择的仪器如下：
图 7-3-3
A．待测电流表 G1(0～5 mA，内阻约 300 Ω) B．电流表 G2(0～10 mA，内阻约 100 Ω) C．定值电阻 R1(30 Ω) D．定值电阻 R2(300 Ω) E．定值电阻 R3(3 kΩ) F．滑动变阻器 R4(0～20 Ω) G．电源(电动势 6.0 V，内阻不计) H．开关 S 及导线若干
【例 1】 (2014·海南高考)用伏安法测量一电池的内 阻．已知该待测电池的电动势 E 约为 9 V，内阻约数十欧， 允许输出的最大电流为 50 mA.可选用的实验器材有：
电压表 (量程 5 V)；电压表 (量程 10 V) 电流表 (量程 50 mA); 电流表 (量程 100 mA) 滑动变阻器 R(最大电阻 300 Ω)； 定值电阻 R1(阻值为 200 Ω，额定功率为18 W)； 定值电阻 R2(阻值为 200 Ω，额定功率为 1 W)；
第 3 节 电学设计性实验
考点一 设计性实验的答题思路与方法
1.设计型实验的一般原则
科学性
可行性
精确性 简便、 直观性
设计的方案有科学的依据和正确的方法， 符合物理学的基本原理 按设计方案实施时，应安全可靠，不会对 人身、器材造成损害；所需装置和器材要 易于置备，且成功率高 在选择方案时，应对各种可能的方案进行 初步的误差分析，尽可能选用精确度高的 方案 设计方案应便于操作、读数，便于进行数 据处理，便于实验者直观、明显地观察
【解析】 (1)由于题目中电流表和电压表的电阻未知， 所以电路设计为图甲或图乙均可．

第7章第3讲电学实验基础精品PPT课件

第7章第3讲电学实验基础精品PPT课件

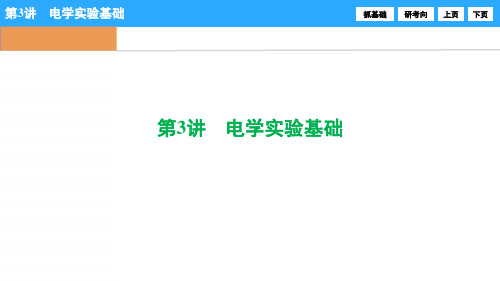

第3讲 电学实验基础
