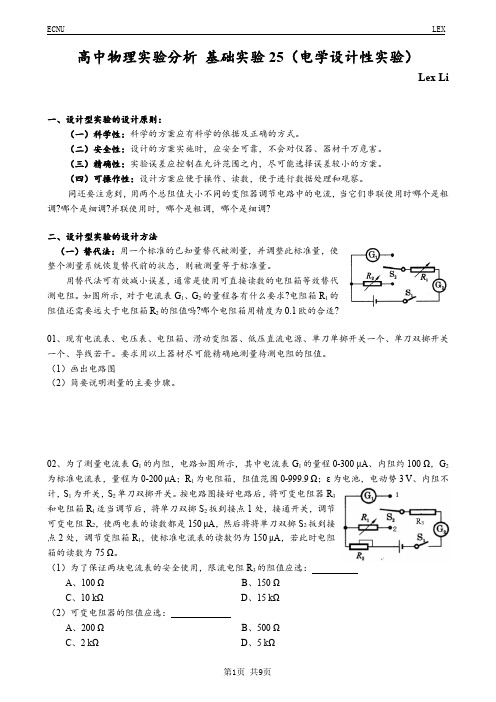

高中物理实验分析基础实验25（电学设计性实验）LexLi一、设计型实验的设计原则：（一）科学性：科学的方案应有科学的依据及正确的方式。
（二）安全性：设计的方案实施时，应安全可靠，不会对仪器、器材千万危害。
（三）精确性：实验误差应控制在允许范围之内，尽可能选择误差较小的方案。
（四）可操作性：设计方案应便于操作、读数，便于进行数据处理和观察。
同还要注意到，用两个总阻值大小不同的变阻器调节电路中的电流，当它们串联使用时哪个是粗调?哪个是细调?并联使用时，哪个是粗调，哪个是细调?二、设计型实验的设计方法（一）替代法：用一个标准的已知量替代被测量，并调整此标准量，使整个测量系统恢复替代前的状态，则被测量等于标准量。
用替代法可有效减小误差，通常是使用可直接读数的电阻箱等效替代测电阻。
如图所示，对于电流表G1、G2的量程各有什么要求?电阻箱R1的阻值还需要远大于电阻箱R2的阻值吗?哪个电阻箱用精度为0.1欧的合适?01、现有电流表、电压表、电阻箱、滑动变阻器、低压直流电源、单刀单掷开关一个、单刀双掷开关一个、导线若干。
要求用以上器材尽可能精确地测量待测电阻的阻值。
（1）画出电路图（2）简要说明测量的主要步骤。
02、为了测量电流表G1的内阻，电路如图所示，其中电流表G1的量程0-300μA、内阻约100Ω，G2为标准电流表，量程为0-200μA；R1为电阻箱，阻值范围0-999.9Ω；ε为电池，电动势3V、内阻不计，S1为开关，S2单刀双掷开关。
按电路图接好电路后，将可变电阻器R3和电阻箱R1适当调节后，将单刀双掷S2扳到接点1处，接通开关，调节可变电阻R2，使两电表的读数都是150μA，然后将将单刀双掷S2扳到接点2处，调节变阻箱R1，使标准电流表的读数仍为150μA，若此时电阻箱的读数为75Ω。
（1）为了保证两块电流表的安全使用，限流电阻R3的阻值应选：A、100ΩB、150ΩC、10kΩD、15kΩ（2）可变电阻器的阻值应选：A、200ΩB、500ΩC、2kΩD、5kΩ03、现有电压表、电阻箱、滑动变阻器、低压直流电源、单刀单掷开关一个、单刀双掷开关一个、导线若干。
