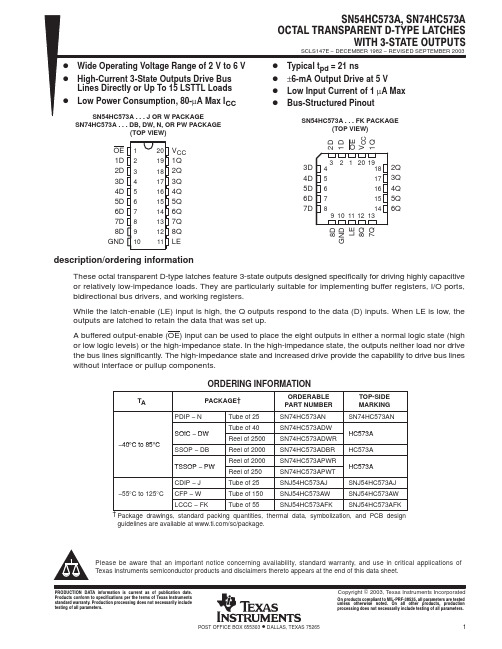

PACKAGING INFORMATIONOrderable Device Status(1)PackageType PackageDrawingPins PackageQtyEco Plan(2)Lead/Ball Finish MSL Peak Temp(3)5962-8512801VRA ACTIVE CDIP J201None Call TI Level-NC-NC-NC 5962-8512801VSA ACTIVE CFP W201None Call TI Level-NC-NC-NC 85128012A ACTIVE LCCC FK201None Call TI Level-NC-NC-NC 8512801RA ACTIVE CDIP J201None Call TI Level-NC-NC-NC 8512801SA ACTIVE CFP W201None Call TI Level-NC-NC-NC JM38510/65406BRA ACTIVE CDIP J201None Call TI Level-NC-NC-NC SN54HC573AJ ACTIVE CDIP J201None Call TI Level-NC-NC-NCSN74HC573ADBR ACTIVE SSOP DB202000Pb-Free(RoHS)CU NIPDAU Level-2-260C-1YEAR/Level-1-235C-UNLIMSN74HC573ADW ACTIVE SOIC DW2025Pb-Free(RoHS)CU NIPDAU Level-2-250C-1YEAR/Level-1-235C-UNLIMSN74HC573ADWR ACTIVE SOIC DW202000Pb-Free(RoHS)CU NIPDAU Level-2-250C-1YEAR/Level-1-235C-UNLIMSN74HC573AN ACTIVE PDIP N2020Pb-Free(RoHS)CU NIPDAU Level-NC-NC-NCSN74HC573AN3OBSOLETE PDIP N20None Call TI Call TISN74HC573APWLE OBSOLETE TSSOP PW20None Call TI Call TISN74HC573APWR ACTIVE TSSOP PW202000Pb-Free(RoHS)CU NIPDAU Level-1-250C-UNLIMSN74HC573APWT ACTIVE TSSOP PW20250Pb-Free(RoHS)CU NIPDAU Level-1-250C-UNLIM SNJ54HC573AFK ACTIVE LCCC FK201None Call TI Level-NC-NC-NC SNJ54HC573AJ ACTIVE CDIP J201None Call TI Level-NC-NC-NC SNJ54HC573AW ACTIVE CFP W201None Call TI Level-NC-NC-NC (1)The marketing status values are defined as follows:ACTIVE:Product device recommended for new designs.LIFEBUY:TI has announced that the device will be discontinued,and a lifetime-buy period is in effect.NRND:Not recommended for new designs.Device is in production to support existing customers,but TI does not recommend using this part in a new design.PREVIEW:Device has been announced but is not in production.Samples may or may not be available.OBSOLETE:TI has discontinued the production of the device.(2)Eco Plan-May not be currently available-please check /productcontent for the latest availability information and additional product content details.None:Not yet available Lead(Pb-Free).Pb-Free(RoHS):TI's terms"Lead-Free"or"Pb-Free"mean semiconductor products that are compatible with the current RoHS requirements for all6substances,including the requirement that lead not exceed0.1%by weight in homogeneous materials.Where designed to be soldered at high temperatures,TI Pb-Free products are suitable for use in specified lead-free processes.Green(RoHS&no Sb/Br):TI defines"Green"to mean"Pb-Free"and in addition,uses package materials that do not contain halogens, including bromine(Br)or antimony(Sb)above0.1%of total product weight.(3)MSL,Peak Temp.--The Moisture Sensitivity Level rating according to the JEDECindustry standard classifications,and peak solder temperature.Important Information and Disclaimer:The information provided on this page represents TI's knowledge and belief as of the date that it is provided.TI bases its knowledge and belief on information provided by third parties,and makes no representation or warranty as to the accuracy of such information.Efforts are underway to better integrate information from third parties.TI has taken and continues to take reasonable steps to provide representative and accurate information but may not have conducted destructive testing or chemical analysis on incoming materials and chemicals.TI and TI suppliers consider certain information to be proprietary,and thus CAS numbers and other limited information may not be available for release.In no event shall TI's liability arising out of such information exceed the total purchase price of the TI part(s)at issue in this document sold by TI to Customer on an annual basis.IMPORTANT NOTICETexas Instruments Incorporated and its subsidiaries (TI) reserve the right to make corrections, modifications, enhancements, improvements, and other changes to its products and services at any time and to discontinue any product or service without notice. Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete. All products are sold subject to TI’s terms and conditions of sale supplied at the time of order acknowledgment.TI warrants performance of its hardware products to the specifications applicable at the time of sale in accordance with TI’s standard warranty. T esting and other quality control techniques are used to the extent TI deems necessary to support this warranty. Except where mandated by government requirements, testing of all parameters of each product is not necessarily performed.TI assumes no liability for applications assistance or customer product design. Customers are responsible for their products and applications using TI components. T o minimize the risks associated with customer products and applications, customers should provide adequate design and operating safeguards.TI does not warrant or represent that any license, either express or implied, is granted under any TI patent right, copyright, mask work right, or other TI intellectual property right relating to any combination, machine, or process in which TI products or services are used. Information published by TI regarding third-party products or services does not constitute a license from TI to use such products or services or a warranty or endorsement thereof. Use of such information may require a license from a third party under the patents or other intellectual property of the third party, or a license from TI under the patents or other intellectual property of TI.Reproduction of information in TI data books or data sheets is permissible only if reproduction is without alteration and is accompanied by all associated warranties, conditions, limitations, and notices. Reproduction of this information with alteration is an unfair and deceptive business practice. TI is not responsible or liable for such altered documentation.Resale of TI products or services with statements different from or beyond the parameters stated by TI for that product or service voids all express and any implied warranties for the associated TI product or service and is an unfair and deceptive business practice. TI is not responsible or liable for any such statements. Following are URLs where you can obtain information on other Texas Instruments products and application solutions:Products ApplicationsAmplifiers Audio /audioData Converters Automotive /automotiveDSP Broadband /broadbandInterface Digital Control /digitalcontrolLogic Military /militaryPower Mgmt Optical Networking /opticalnetwork Microcontrollers Security /securityTelephony /telephonyVideo & Imaging /videoWireless /wirelessMailing Address:Texas InstrumentsPost Office Box 655303 Dallas, Texas 75265Copyright 2005, Texas Instruments Incorporated。
74HC573 8位数据锁存器资料2、如右图所示，芯片各引脚功能如下:OE：output_enable,输出使能; LE：latch_enable,数据锁存使能;Dn：第n路数据输入端; Qn：第n路数据输出端;当OE＝1是,无论Dn、LE为何,输出端为高阻态;当OE＝0、LE＝1时,输出端数据等于输入端数据，芯片可以当作不存在，相当于导线;当OE＝0、LE＝0时,输出端保持不变,处于数据锁存状态;在实际应用的时候是这样做的：a．令OE＝0;LE=1b．将数据从单片机的口线上输出到Dn;c．令OE=0;LE=0;d．这时,你所需要输出的数据就锁存在Qn上了,输入的数据再变化也影响不到输出的数据了;74HC573简单应用（一）如下图所示，在P3口同时接了两个74HC573锁存器，两个芯片的输出使能端OE都接地，数据锁存使能端LE分别接P2^6和P2^7，锁存器的输出数据端Qn都接LED条形显示器，本例通过对P3口赋不同的值来使U4的上四个LED灯点亮,U5的下四个LED灯点亮。
C程序如下：#include<reg51.h>sbit LE1=P2^6;sbit LE2=P2^7;void main(){LE1=1;P3=0X0F;LE1=0; //开启锁存功能，使U2输出端锁存数据0X0FLE2=1;P3=0XF0;LE2=0; //开启锁存功能，使U3输出端锁存数据0XF0while(1);}74HC573简单应用（二）两片74HC573的数据输入端同时接到P0口，输出使能端OE都接地，数据锁存端LE分别接到P2^6和P2^7，U2的数据输出端接六个数码管的段码，U3的数据输出端接六个数码管的位码。
本例使六个数码管同时循环点亮0到9十个数字。
C程序如下：#include<reg51.h>#define uchar unsignedc har#define uint unsigned int//延时函数void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}//0到9的共阴显示代码uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; sbit LE1=P2^6;sbit LE2=P2^7;uchar i;void main(){ LE2=1;P0=0XC0;LE2=0;while(1){LE1=1;P0=dis[i];LE1=0;delay(400);//延时1s左右i=(i+1)%10;//i取值为0到9}}木兰诗北朝民歌唧(jī)唧复唧唧，木兰当户织。
74hc573怎么连接数码管？74hc573连接数码管的应用解析74hc573连接数码管在不同的电路中有不同的连接方法，本文主要介绍几种在不同电路中74hc573是怎么连接数码管的，以及74hc573连接数码管的应用解析。
74hc57374hc573是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。
当使能为低时，输出将锁存在已建立的数据电平上。
输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。
这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。
特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。
74hc573连接数码管应用案例一:一般情形下74hc573怎么跟数码管连接起来这个分两种：一种是静态扫描，二是动态扫描。
静态的太耗资源，一般很少用，除非资源足够用。
动态扫描的原理是：首先有八个数据线，分别连接到七段数码管的七个位，和小数点位。
然后就是有一批使能信号线。
二：74hc573怎么连接4位数码管4位数码管轮流点亮循环扫描就能完成显示，如果你用573锁存器，如果保持静态显示，可以用4片，8个输出引脚分别接上对应的8个数码管引脚，锁存低电平有效，可以再加一个译码器做片选，或者分成控制器的4个引脚做片选，LE高电平时写入数据之后拉低，再写下一个，一次完成。
三：在电子温度计中74hc573怎么连接数码管这种情形下，用一个8位接口(实际上使用了7条线)，外接了25个8段的LED数码显示器。
用两条线外接了5片164，可以直接带动5个数码管；用五条线外接了5个8550，可以动态带动5行数码管。
软件略复杂些，显示效果很好，比16行的汉字点阵显示，轻松的多。
74hc573连接数码管的应用解析数码管数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。
74hc573中文资料参数
特点：
·三态总线驱动输出
·置数全并行存取
·缓冲控制输入
·使能输入有改善抗扰度的滞后作用
原理说明：
M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出
将随数据（D）输入而变。
当使能为低时，输出将锁存在已建立的数据电平上。
输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，
新的数据也可以置入。
这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。
特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。
HC573
图1 HC573引脚图图2 HC573 国际电工委员会逻辑符号图3 HC563引脚图图4 HC563 国际电工委员会逻辑符号
图5 HC563 逻辑图
图6 HC573 逻辑图
图7 输入输出等效电路
真值表：
应用电路图：点击图片查看大图
图8
图9。
74hc573在应用电路作用解析74hc573驱动数码管动态扫描74HC573D是8位三态锁存器，一般在实际应用电路中用于地址或数据的锁存。
本文主要探讨了74HC573D在实际应用电路中的作用以及如何驱动数码管动态显示，下面就来一一介绍74HC573D。
大家都知道74HC573D是一种锁存器，那么锁存器是干嘛用的呢？锁存器辨析所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。
典型的锁存器逻辑电路是D 触发器电路。
PS：锁存信号（即对LE赋高电平时Data端的输入信号）。
锁存，就是把信号暂存以维持某种电平状态。
锁存器的最主要作用1：缓存、2：完成高速的控制其与慢速的外设的不同步问题、3：是解决驱动的问题（提供的电流比51IO口输出电流大）4：拓展I/O口（可以很猥琐的用锁存器幂叠加方法，即锁存器的Q再接锁存器~ 实现IO 口的无限拓展···）锁存器应用实例：I/O口复用：当单片机连接片外存储器时，要接上锁存器，这是为了实现地址的复用。
假设，MCU 端口其中的8 路的I/O 管脚既要用于地址信号又要用于数据信号，这时就可以用锁存器先将地址锁存起来。
（具体操作：先送地址信息，由ALE使能锁存器将地址信息锁存在外设的地址端，然后送数据信息和读写使能信号，在指定的地址进行读写操作）如果单片机的总线接口只作一种用途，不需要接锁存器;如果单片机的总线接口要作两种用途，就要用到锁存器。
例如：一个I/O口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。
对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。
如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。
就。
以74HC573为架构的LED数码管应用在实际生活、工作过程中会用到大量的LED数码管，它主要显示数字、简单符号，用来表示时间、速度、系统状态等。
在单片机教学中，让学生掌握通过锁存器连接LED数码管，通过C语言编程控制锁存器的位选端和段选端的打开与关闭，让LED数码管显示0～9十个数字的方法。
在科技信息高速发展的今天，单片机技术应用到各行各业，并且在人们的日常生活中得到了越来越广泛的应用。
为了使人们很直观的了解相关设备当前的工作状态，很多时候需要将当前的时间、温度、工作程序、工作过程等状态通过显示器显示出来，这就涉及到单片机的显示技术[1]。
单片机中常用的显示器有LED发光二极管显示器、LCD 液晶显示器以及CRT阴极射线显示器等等，LED显示器的显示结构为段显示即7位段显示、8位段显示、米字型等产品，8位段显示比7位段显示多一位小数点显示位dp，例如：在单片机技术应用中常用的LED显示器如数码管，有一位数码管、两位数码、四位数码管。
LCD显示器的显示结构为点阵显示即8×8、16×16、32×32等产品，点阵的位数越多则显示的效果越好。
常用的LCD液晶显示器有LCD1602等等。
根据实际项目的需求可进行相应的选择，如只显示数字作为时间、温度、工作过程、项目选择时可选择数码管显示器，因为它具有低廉的价格、稳定的性能、硬件要求低、使用寿命长等特点而得到了广泛的应用。
一、LED数码管的结构与工作原理LED数码管的基本构成单位为半导体发光二极管，7段的LED数码管是将7个长条形的发光二极管排成“日”字，按照从最上边的横开始，顺时针排列用字母a～g表示，可以显示0～9十位数字，还可以显示简单的英文字母如l、o、a、g等等。
8段的LED数码管就是在7段的基础上再在数码管的右下角加个点用字母dp表示，用来显示小数位。
根据8个发光二极管的不同连接形式，可以将LED数码管分成共阳极和共阴极两种，将8个发光二极管的阳极都连在一起的称之为共阳极LED数码管；将8个发光二极管的阴极都连在一起的，称之为共阴极LED数码管[2]。
74hc573可以驱动几位共阴数码管？74hc573驱动数码管应用解析74hc573能够驱动几位共阴数码管取决于你使用几片74hc573，如果用两片，一片锁存段码，一片锁存位码，就可以驱动8位数码管。
在讲解74hc573驱动数码管问题之前我们要清楚，什么是74hc573及什么是数码管？数码管数码管是一种半导体发光器件，其基本单元是发光二极管，文章用到的是2位连体共阴数码管。
这种数码管有8根段码引脚和2根位码引脚，段码决定了显示的是什么字符，位码决定了哪位数码管被点亮。
对于共阴数码管来讲，位码引脚为低电平时，相应的数码管被点亮。
74hc573锁存器74HC573是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS器件。
具有8个数据输入端、8个数据输出端和3个控制端。
1脚（OE）为输出使能端，11脚（LE）为锁存使能端。
锁存器的工作原理：当OE为高时，输出为高阻态，即锁存器不能正常工作。
当OE为低且LE为高时，输出Q将随输入D而变，此时锁存器工作在直通模式下。
当OE为低且LE为低时，输出Q将不随输入D而变，此时锁存器工作在锁存模式下，输出Q保持上一时刻数值不变。
74hc573可以驱动几位共阴数码管？理论上说只要你74hc573使用得够多，就能驱动更多的数码管，下面来分享74hc573驱动数码管的应用电路及程序分享74hc573驱动2位数码管在程序开头部分先定义1个数组，数组元素为数码管的段码：uchar+code+table［］={0x3f，0x06，0x5b，0x4f，0x66%，0x6d，0x7d，0x07，0x7f，0x6f}关键代码及注释如下。
数据拆分和显示函数该函数在具体实现时，不停地先送显个位数，然后送显十位数，即采用了数码管动态扫描法。
扫描间隔不宜太长，文章为1毫秒，用delay(1)实现这个间隔，若扫描间隔太长，会导致扫描刷新不及时，出现个位和十位交替闪烁的现象。
定时计数器的初始化及其中断函数结论本电路采用单片机作为主控制器，设计了0-99循环计数并显示的电路，采用了锁存器实现2位数码管动态扫描显示。
74hc573 和74hc595 有什么不同？该怎样区分
74hc573 和74hc595
这是两种完全不同的器件，74hc573 是个锁存器，而74hc595 则是一个串转并的芯片。
虽然它俩都能节约外部引脚及增大驱动能力，但不是不同点还是大于相同点的，本文是要比较74hc573 和74hc595 的不同点，看看它俩差别在哪些地方。
74hc573
74HC573 是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS 器件。
器件的输入是和标准CMOS 输出兼容的，加上拉电阻他们能和LS/ALSTTL 输出兼容。
八进制3 态非反转透明锁存器+74HC573+高性能硅门CMOS 器件+SL74HC573 跟LS%2FAL573 的管脚一样。
器件的输入是和标准CMOS 输出兼容+的；加上拉电阻，他们能和LS%2FALSTTL 输出兼容。
当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。
当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。
74HC573锁存器编程时，先将使能端置1，此时输出数据和输入数据一致；为了将输出的数据锁定，防止误操作，可将使能端清0，此时，输出端保持原有值，不再变化。
（1，使能置1；2，数据输入到锁存器输入端（输出=输入）；3，使能置0（输出恒定=先前输入）；（达到锁存功能））74HC系列的数字集成电路，当5V供电时，输出高电平接近5V，带负载后，能输出4.95V左右。
从你图上看，这里需要573输出高电平段码，138输出位码，进行动态显示。
但是图上有错，为了LED安全使用，在573的输出端与7LED连接之间，应串联300Ω电阻。
附加:锁存器的作用锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。
锁存，就是把信号暂存以维持某种电平状态。
锁存器的最主要作用是缓存，其次完成高速的控制其与慢速的外设的不同步问题，再其次是解决驱动的问题，最后是解决一个I/O 口既能输出也能输入的问题。
74HC37374HC37374hc373中文资料:373为三态输出的八D 透明锁存器,共有54/74S373 和54/74LS373 两种线路结构型式，其主要电器特性的典型值如下(不同厂家具体值有差别):型号tPd PD54S373/74S373 7ns 525mW54LS373/74LS373 17ns 120mW373 的输出端O0~O7 可直接与总线相连。
当三态允许控制端OE 为低电平时，O0~O7 为正常逻辑状态，可用来驱动负载或总线。
当OE 为高电平时，O0~O7 呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。
当锁存允许端LE 为高电平时，O 随数据D 而变。
当LE 为低电平时，O 被锁存在已建立的数据电平。
当LE 端施密特触发器的输入滞后作用，使交流和直流噪声抗扰度被改善400mV。
