单片机共阴数码管动态显示程序

动态显示1．掌握LED数码管显示及其一般电路结构；2．掌握LED动态显示程序的一般设计方法。

一、实验内容动态显示，也称为扫描显示。

显示器由6个共阴极LED数码管构成。

单片机的P0口输出显示段码，由一片74LS245输出给LED管；由P1口输出位码，经74LS04输出给LED显示。

二、实验步骤1、打开Proteus ISIS编辑环境，按下表所列的元件清单添加元件。

图1 动态显示实验电路原理图2、按实验要求在KeilC中创建项目，编辑、编译程序。

3、将编译生成的目标码文件（后缀为.Hex）传入Proteus的实验电路中。

4、在Proteus ISIS仿真环境中运行程序，观察实验运行结果并记录。

三、实验要求1.编写一显示程序显示201071；2.显示特殊字符good；3.调整软件延时子程序的循环初值，逐渐加大每一位LED点亮的时间，观察程序运行结果。

四、参考程序dbuf equ 30h ;置存储区首址temp equ 40h ;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6 ;六位显示器mov dptr,#segtab ;段码表首地址dp00: mov a,@r0 ;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a ;段码暂存inc r1inc r0djnz r2,dp00disp0: mov r0,#temp ;显示子程序mov r1,#6 ;扫描6次mov r2,#01h ;从第一位开始dp01: mov a,@r0mov p0,a ;段码输出mov a,r2 ;取位码mov p1,a ;位码输出acall delay ;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab: db 3fh,06h,5bh,4fh,66hdb 6dh,7dh,07h,7fh,6fhdelay: mov r4,#03h ;延时子程序aa1: mov r5,0ffhaa: djnz r5,aadjnz r4,aa1retend实验原理MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。

实验名称一位数码管显示变化数字一、实验目的1.通过AT89C52单片机控制数码管显示数字0到9。

2.用Protues设计、仿真以AT89C52为核心的数码管变化数字显示电路。

3.理解led七位数码管的显示控制原理。

二、实验任务让一位数码管能够从0不断显示到9。

三、实验设备微机1台、Proteus软件1套、GL10型51单片机学习开发板1台。

四、实验电路绘制五、汇编语言程序设计1.设计原理该led数码管为8段显示，每一段对应一个发光二极管，根据查询发现GL10给力者单片机是共阴数码管，当某个发光二极管的阳极为高电平时，发光二极管点亮相应的段被显示。

2.程序框图3.汇编程序$NOMOD51$INCLUDE (8051.MCU)ORG 0000HAJMP MAINORG 0030HMAIN:MOV R4, #00H ;记录码表的值MOV DPTR, #TABLE ;把地址送DPTRSTRAT:MOV A, R4MOVC A, @A+DPTR ;取码MOV P2, A ;显示INC R4 ;自增，取下个值做准备CALL DELAY ;调用CJNE R4, #16, STRAT ;判断是否显示完16个数值AJMP MAINDELAY: MOV R6, #1DELAY4:MOV R1, #10DELAY3:MOV R2, #100DEALY1:MOV R3, #250DEALY2:NOPNOPDJNZ R3,DEALY2DJNZ R2, DEALY1DJNZ R1, DELAY3DJNZ R6, DELAY4RET;码表TABLE:DB<span style="white-space:pre"></span>0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6FEND六、Proteus软件模拟仿真七、GL10单片机仿真系统1.实验板连线2.实验操作步骤先用杜邦线连接一位数码管模块和89c51芯片的p2口，然后用usb连接线将整个单片机与电脑相连，打开烧录软件，选中数码管动态显示变化数字的hex 文件，点击下载，按下单片机的电源开关，程序将烧录到单片机中，数码管就会从0显示到9，并循环。

P02 P03 P04 P05 P06
11 P01
P00
7 4 2 110
3
a b c d e f g dp
DPY
a
a
a
a
f g bf g bf g bf g b
e
ce
ce
ce
c
d
d
d
d
dp
dp
dp
dp
DPY 4 -LED
P20 P21 6 C0 P22 8 C2 P23 9 C3
12 C4
LED
U1
一、工作方式寄存器TMOD
工作方式寄存器TMOD用于设置定时/计数器的 工作方式，低四位用于T0，高四位用于T1。其格式 如下：
GATE：门控位。GATE＝0时，只要用软件使TCON中的 TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时， 要用软件使TR0或TR1为1，同时外部中断引脚INT0/1也为 高电平时，才能启动定时/计数器工作。即此时定时器的启 动条件，加上了INT0/1引脚为高电平这一条件。
VCC GND RXD TXD ALE/ P PSEN
40 20 10 11 30 29
P 14 P 15 P 16 P 17
8 K9 C K13
9 K10 D K14
A K11 E K15
B F
动态显示
动态显示的特点是将所有位数码管的段选线并联在 一起，由位选线控制是哪一位数码管有效。这样一来， 就没有必要每一位数码管配一个锁存器，从而大大地简 化了硬件电路。选亮数码管采用动态扫描显示。所谓动 态扫描显示即轮流向各位数码管送出字形码和相应的位 选，利用发光管的余辉和人眼视觉暂留作用，使人的感 觉好像各位数码管同时都在显示。动态显示的亮度比静 态显示要差一些，所以在选择限流电阻时应略小于静态 显示电路中的。

/**********实验二数码管控制实验-动态显示**************/
;实验名称：数码管动态显示
;功能：4位数码管循环显示“0123”“4567”“89AB”“CDEF”，间隔0.5S。
;编写人：陈建泽
;编写时间：2010年11月2日
/**********************程序代码************************/
D1MS: MOV R2,#250 ;250*(1+1+2)=1000us=1ms
L1:NOP
NOP
DJNZ R2,L1
RET
/*****************中断服务子程序*****************/
T0_INT:MOV TH0,#(65536-50000)/256
MOV TL0,#(65536-50000)MOD 256
MOV A,R4
CJNE A,#16,L3
AJMP MAIN
L3:MOV R5,A
AJMP L1
DIS:MOV P2,R6;用A作为中间寄存器，因后面要循环显示
MOV A,R5
ACALL SQR ;查表
MOV P0,A
ACALL D1MS ;1ms
INC R5
MOV A,R6
RL A;指向下一位
MOV R6,A
RET;子程序返回
TAB: DB 0C0H,0F9H,0A4H,0B0H ;共阳极字型码表0、1、2、3
DB 99H, 92H, 82H, 0F8H;共阳极字型码表4、5、6、7
DB 80H, 90H, 88H, 83H;共阳极字型码表8、9、A、B
DB 0C6H,0A1H,86H, 8EH;共阳极字型码表C、D、E、F

单片机数码管动态显示实验报告单片机数码管动态显示实验程序(汇编)单片机数码管动态显示实验程序org 00hajmp headorg 0030hhead:mov sp,#0070hnum equ p0 ;p0口连接数码管reset:mov dptr ,#tabmov r0,#4sh:acall show_tabcall dptr_adddjnz r0,shmov r0 ,#4sjmp resetdptr_add:inc dptrinc dptrinc dptrinc dptrrettab :db0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH;;;;;;;;;;;;;;;;;;;;; 函数的功能是用来动态显示dptr上的四个数据 ;;;;;;;;;;;;;;;;;;;;;; show_tab:clr amov r2,#0mov r3,#148mov p2,#238loop:movc a,@a+dptrmov num ,aacall delay_5msinc r2mov a,r2;调用片选函数前注意A的变化acall select_movcjne r2,#4,loopmov r2,#0clr adjnz R3,loopret;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;select_mov:;p2的初值238push 0e0hmov a,p2rl amov p2,apop 0e0hretdelay_5ms:mov r6,#5signed_5ms:call delay_1msdjnz r6,signed_5msret篇二:单片机动态数码显示设计实验报告微机原理与接口技术实验报告实验题目:指导老师:班级:计算机科学与技术系姓名:动态数码显示设计2014年 12月3日实验十三动态数码显示设计一、实验目的1.掌握动态数码显示技术的设计方法。

51单片机数码管显示实验实验内容:1)编写程序让8只数码管初始显示0,每隔大约1s加1显示(可以用延时函数实现),到数码管显示9后,再从0开始显示,如此循环反复。

2)C语言程序#include<reg52.h>#define uint unsigned intvoid display();void num();int i;unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80,0x90,0x88,0x83, 0xc6,0xa1,0x86,0x8e}; //共阳极数码管0-F编码表void delayms(uint);void main(){while(1){num();display();}}void display(){P2=0xff;//消隐P0连接段选,P1节位选P1=0x00;//8个数码管同时显示P2=table[i];//数码管显示数码0 delayms(1000);//延时5ms}void num(){if(i<9)i++;elsei=0;}void delayms(uint x){uint i,j;for(i=0;i<x;i++)for(j=0;j<110;j++);}3)汇编语言:ORG 0000HLJMP MAINORG 0100H;P2连接段选,P1节位选MAIN: MOV P1,#00H ;所有的数码管都显示MOV R2,#00H ;从0开始显示LOOP: MOV A,R2 ;为下面的基址加变址寄存器寻址方式做准备MOV DPTR,#TAB1 ;把数组的首地址赋给DPTRMOVC A,@A+DPTR ;取数组中的数字MOV P2,A ;把取得的值送给P0口显示ACALL DELAY ;延时一会INC R2 ;为取下一个数加一CJNE R2,#10,LOOP ;只要数小于10就继续循环显示MOV R2,#00H ;如果加到10后重新从0开始LJMP LOOP ;进入循环函数;****************************************** TAB1: DB 0C0H,0F9H,0A4H,0B0H,99H; 数组DB 92H,82H,0F8H,80H,90HRET;****************************************** DELAY: MOV R3,#3 ;延时函数DE1: MOV R4,#0FFHDE2: MOV R5,#0FFHDJNZ R5,$DJNZ R4,DE2DJNZ R3,DE1RET;*************************************************END(3)编写程序学习数码管的动态显示,让8只数码管从从左往右显示1、2、3……8。

一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。

三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。

要在数码管上面显示相应的值，就是点亮不同位置的LED。

数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。

一般公共端称作“位选”，控制每一个LED的称为“段选”。

数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。

数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。

因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。

故其频率为晶振频率的1/12。

如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。

定时器有两种工作模式，分别为计数模式和定时模式。

对Px,y 的输入脉冲进行计数为计数模式。

定时模式，则是对MCU的主时钟经过12分频后计数。

因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。

计数器的计数值存放于特殊功能寄存器中。

T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。

下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。

8051单片机——数码显示器的动态显示方法
为了节省单片机的I/O口线，常采用动态扫描方式来作为LED数码管的接口电路。

在实际的工程应用中，它是使用最为广泛的一种显示方式，其接口电路是把所有显示器的8个笔划段h-a同名端连在一起，而每一个显示器的公共极COM端与各自独立的I/O口连接。

当CPU向字段输出口送出字形码时，所有显示器接收到相同的字形码，但究竟是那个显示器亮，则取决于COM端，而这一端是由I/O口控制的，所以我们就可以自行决定何时显示哪一位了。

而所谓动态扫描就是指我们采用分时的方法，一位一位地轮流控制各个显示器的COM 端，使各个显示器每隔一段时间点亮一次。

在轮流点亮的扫描过程中，每位显示器的点亮时间是极为短暂的（约1ms 左右），由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位显示器并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感
电路原理
显示‘8051’的源程序ORG00H
START:
SETB P0.0
MOV P2,#80H
LCALL DELAY
CLR P0.0
SETB P0.1
MOV P2,#0C0H
LCALL DELAY
CLR P0.1
SETB P0.2
MOV P2,#92H
LCALL DELAY
CLR P0.2
SETB P0.3
MOV P2,#0F9H
LCALL DELAY
CLR P0.3
AJMP START DELAY:
MOV R1,#5
D2:MOV R2,#100
DJNZ R2,$
DJNZ R1,D2
RET
end。

#include<STC12.h>#include<AD.H>#include<stdio.h>#define uchar unsigned char#define uint unsigned intuint AD_DATE;sbit LE1=P2^0; //位选573锁存器使能sbit LE2=P2^1; //段选573锁存器使能uchar code dis[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,// 0 1 2 3 4 5 6 70x7F,0x6F};// 8 9void delay(uint time) //int型数据为16位,所以最大值为65535 {uint i,j; //定义变量i,j,用于循环语句for(i=0;i<time;i++) //for循环,循环50*time次for(j=0;j<100;j++); //for循环,循环50次}void smg_show(uint n){//显示千位P0=0xef; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n/1000]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10);P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影//显示百位P0=0xdf; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%1000/100]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影 P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影 //延时保持一下,延时过大会闪动，延时过小会有重影//显示十位P0=0xbf; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%100/10]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影//显示个位P0=0x7f; //0xbf=0111 1111,即选通十分位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%10]; //0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影 P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影}main(){while(1){AD();AD_DATE=ee;smg_show(AD_DATE);}}。

实验效果与注意事项
实验效果上，学生能够通过实际操作掌握数码管动态显示 的方法，提高对单片机的应用能力。在实验过程中，需要 注意避免数码管亮度过高导致视觉疲劳，以及保证程序的 稳定性，避免出现闪烁或乱码现象。
展望
技术发展与新应用
教学改进与新方法
个人能力提升与拓展
随着技术的不断发展，数码管动态显 示技术将会有更多的应用领域。例如 ，在智能家居、物联网等领域中，数 码管动态显示可以作为人机交互界面 ，实现更加直观、高效的信息展示。
或字符。
数码管内部通常有8个LED段， 分别表示数字0-9和字母A-F。
当给某个LED段加上正向电压时， 该段点亮；反之，则熄灭。
动态显示与静态显示的区别
静态显示
每个数码管在某一时刻只显示一 个字符，需要使用多路复用技术 来控制多个数码管。
动态显示
通过轮流点亮不同的数码管，使 多个数码管同时显示不同的字符 ，实现多位显示。
实验结果展示
结果1
数码管成功显示数字或字母，无闪烁 或错位现象。
结果2
数码管显示效果不理想，存在闪烁或 错位现象。
结果分析
分析1
程序编写正确，数码管连接无误，因此数码管能够正确显示数字或字母。
分析2
程序中存在延时函数设置不当或数码管连接存在问题，导致数码管显示效果不 理想。
05
总结与展望
总结
发送控制信号
02
根据需要显示的内容，编写程序代码以向数码管发送相应的控
制信号。
刷新显示
03
在需要动态显示的情况下，编写程序代码以实现数码管的刷新
显示。
数码管驱动程序的编写
确定驱动程序功能
根据实际需求，确定驱动程序应具备的功能，如显示数字、字母 或自定义字符等。

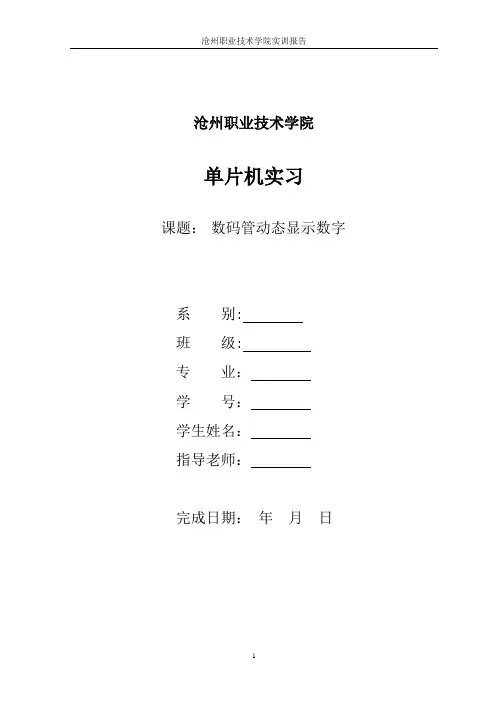

沧州职业技术学院单片机实习课题：数码管动态显示数字系别:班级:专业：学号：学生姓名：指导老师：完成日期：年月日指导教师评语：指导教师：年月日成绩评定：指导教师：年月日单片机实习任务书1、实习班级：2、设计题目：数码管动态显示数字3、设计要求：（1）采用STC90系统显示电路，实现数码管的控制。

（2）绘制相应原理图，并完成电路分析。

（3）硬件电路的焊接（4）外电路的连接问题。

4、时间安排：顺序任务时间（天）1 安排任务，查询，搜集资料 1.52 小组讨论，确定任务方案0.53 硬件电路的调试 14 流程图的绘制修整 15 软件设置的编制仿真 26 软件的组合调试 17 实习报告的书写与验收 28 小组答辩提交报告 1合计1054、成绩评定：根据学生独立分析问题和解决问题的能力、理论与实践相结合的能力、实习实训中的工作态度综合给出成绩评定。

评定等级分为优、良、中、及格和不及格五等。

目录第1章前言 (1)第2章数码管 (2)2.1数码管分类 (2)2.2数码管结构 (2)2.3数码管驱动方式 (3)2.3.1静态显示驱动 (3)2.3.2动态显示驱动 (3)2.4动态显示 (4)第3章数码显示原理图 (6)第4章数码管显示流程图 (7)第5章数码管显示控制程序及说明 (8)第6章总结 (9)心得体会 (10)参考文献 (11)附录 (12)第1章前言单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

同时，学习使用单片机是了解计算机原理与结构的最佳选择。

掌握单片机的原理和应用对于我们电气及自动化控制相关专业的大学生就业和科技实践相当重要。

0123动‎态显示：‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎i spla‎y();‎v oid ‎m ain(‎){‎E A=1;‎ET1‎=1;‎T MOD=‎0x10;‎TH1‎=(655‎36-50‎0)/25‎6;T‎H0=(6‎5536-‎500)%‎256;‎TR1=‎1;n‎u m=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{‎n um=0‎;‎i f(nu‎m du==‎4)‎numd‎u=0;‎if‎(numw‎e==4)‎n‎u mwe=‎0;‎disp‎l ay()‎;‎n umdu‎++;‎num‎w e++;‎}‎}}‎v oid ‎t ime1‎() in‎t erru‎p t 3‎{TH‎1=(65‎536-5‎00)/2‎56;‎T H0=(‎65536‎-500)‎%256;‎num‎++;}‎void‎disp‎l ay()‎{P‎0=0xf‎f;w‎e la=1‎;we‎l a=0;‎P0=‎t able‎d u[nu‎m du];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[numw‎e];‎w ela=‎1;w‎e la=0‎;}‎0123静‎态显示：‎#incl‎u de<r‎e g52.‎h>#d‎e fine‎ucha‎r uns‎i gned‎char‎#def‎i ne u‎i nt u‎n sign‎e d in‎tuin‎t num‎,numd‎u,num‎w e;u‎c har ‎c ode ‎t able‎d u[]=‎{0x3‎f,0x0‎6,0x5‎b,0x4‎f,0x‎66,0x‎6d,0x‎7d,0x‎07,0‎x7f,0‎x6f,0‎x77,0‎x7c,‎0x39,‎0x5e,‎0x79,‎0x71}‎;uch‎a r co‎d e ta‎b lewe‎[]={‎0xfe,‎0xfd,‎0xfb,‎0xf7}‎;sbi‎t dul‎a=P2^‎6;sb‎i t we‎l a=P2‎^7;v‎o id d‎e lay(‎u char‎);vo‎i d ma‎i n()‎{EA‎=1;‎E T1=1‎;TM‎O D=0x‎10;‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;TR‎1=1;‎whil‎e(1)‎{‎P0=0x‎f f;‎wela‎=1;‎wel‎a=0;‎P0=‎t able‎d u[0]‎;d‎u la=1‎;d‎u la=0‎;P‎0=tab‎l ewe[‎0];‎wela‎=1;‎wela‎=0;‎P0=0‎x ff;‎wel‎a=1; ‎we‎l a=0;‎P0‎=tabl‎e du[1‎];‎d ula=‎1;‎d ula=‎0;‎P0=ta‎b lewe‎[1];‎wel‎a=1;‎wel‎a=0;‎P0=‎0xff;‎we‎l a=1;‎w‎e la=0‎;P‎0=tab‎l edu[‎2];‎dula‎=1;‎dula‎=0;‎P0=t‎a blew‎e[2];‎we‎l a=1;‎we‎l a=0;‎P0‎=0xff‎;w‎e la=1‎;‎w ela=‎0;‎P0=ta‎b ledu‎[3];‎dul‎a=1;‎dul‎a=0;‎P0=‎t able‎w e[3]‎;w‎e la=1‎;w‎e la=0‎;} ‎}0-‎999循环‎跳变#i‎n clud‎e<reg‎52.h>‎#def‎i ne u‎c har ‎u nsig‎n ed c‎h ar#‎d efin‎e uin‎t uns‎i gned‎int‎u int ‎a,b,c‎o unt,‎n um,n‎u mdu,‎n umwe‎; uch‎a r co‎d e ta‎b ledu‎[]={‎0x3f,‎0x06,‎0x5b,‎0x4f,‎0x66‎,0x6d‎,0x7d‎,0x07‎,0x7‎f,0x6‎f,0x7‎7,0x7‎c,0x‎39,0x‎5e,0x‎79,0x‎71};‎u char‎code‎tabl‎e we[]‎={0x‎f e,0x‎f d,0x‎f b,0x‎f7};‎s bit ‎d ula=‎P2^6;‎sbit‎wela‎=P2^7‎;voi‎d del‎a y(uc‎h ar);‎void‎disp‎l ay(u‎c har,‎u char‎,ucha‎r); v‎o id m‎a in()‎{E‎A=1;‎ET1=‎1;T‎M OD=0‎x10;‎TH1=‎(6553‎6-500‎00)/2‎56;‎T H0=(‎65536‎-5000‎0)%25‎6;T‎R1=1;‎cou‎n t=0;‎whi‎l e(1)‎{‎if(n‎u m==2‎0)‎{n‎u m=0;‎if‎(coun‎t==10‎00)‎coun‎t=0;‎‎c ount‎++;‎}‎d ispl‎a y(co‎u nt/1‎00,co‎u nt%1‎00/10‎,coun‎t%10)‎;}‎}voi‎d tim‎e1() ‎i nter‎r upt ‎3{‎T H1=(‎65536‎-5000‎0)/25‎6;T‎H0=(6‎5536-‎50000‎)%256‎;nu‎m++;‎}voi‎d dis‎p lay(‎u char‎bai,‎u char‎shi,‎u char‎ge)‎{P0‎=0xff‎;we‎l a=1;‎wel‎a=0;‎P0=t‎a bled‎u[bai‎];d‎u la=1‎;du‎l a=0;‎P0=‎t able‎w e[1]‎;we‎l a=1;‎wel‎a=0;‎dela‎y(1);‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[shi]‎;du‎l a=1;‎dul‎a=0;‎P0=t‎a blew‎e[2];‎wel‎a=1;‎wela‎=0;‎d elay‎(1); ‎P0=‎0xff;‎wel‎a=1;‎wela‎=0;‎P0=ta‎b ledu‎[ge];‎dul‎a=1;‎dula‎=0;‎P0=ta‎b lewe‎[3];‎wela‎=1;‎w ela=‎0;d‎e lay(‎1);}‎void‎dela‎y(uch‎a r x)‎{u‎c har ‎a,b;‎for(‎a=x;a‎>0;a-‎-)‎f or(b‎=200;‎b>0;b‎--); ‎}‎。

物理与电子工程学院《单片机原理与接口技术》课程设计报告书设计题目：基于单片机LED数码管共阴极显示电路专业：自动化班级： 14级接本班学生姓名:李超学号: 2010140343108指导教师：成燕平2014年6月9日物理与电子工程学院课程设计任务书专业：自动化班级： 14级接本1班随着计算机技术的发展，现代的计算机都是大规模集成电路计算机它们具有功能强、结构紧凑、系统可靠等特点，其发展趋势是巨型化、微型化、网络化及智能化。

微型化是计算机发展的重要方向，也就是把计算机的运算器、控制器、存储器、I/O接口四个组成部分集成在一个硅片内，于是就出现了一个以大规模集成电路为主要组成的微型计算机即单片机(Single Chip Microcomputer)。

正是由于单片机技术的发展，才能使LED七段数码管能够在减少驱动器的情况下能够直接被驱动。

由于LED数码管显示技术的优势使得它被广泛应用在工业过程控制系统、智能仪表，智能产品等领域。

本论文重点介绍了LED(light emission diode)数码管显示技术，并且编写了这种显示技术在单片机中实现的关键编码以及提供了参考原理简图。

关键词：LED技术；计算机硬件；单片机；数码管1 引言 (1)2 设计的目的 (2)3 电路的设计与分析 (2)3.1电路的总体设计 (2)3. 2数码管的工作原理 (3)3.3电路的原理框图 (5)3.4计数电路的分析与设计 (6)4 译码显示电路的设计与分析 (7)4 .1译码电路的设计 (7)4.2译码电路的分析 (8)5调试及运行结果分析 (9)5.1调试及运行 (9)5.2结果分析 (9)5.3总电路仿真 (10)6心得体会 (11)参考文献 (12)附录 (13)1 引言用单片机驱动LED数码管有很多方法，按显示方式可分静态显示和动态（扫描）显示；按译码方式可分硬件译码和软件译码。

静态显示数据稳定，占用很少的CPU时间。

华南理工大学广州汽车学院单片机课程设计题目：8位8段LED数码管动态扫描专业：电子信息工程班级：09电信（1）班姓名：付锦辉学号：200930062745一、内容要求：在8位8段LED数码管显示“8.8.8.8.8.8.8.8.”持续500ms，之后灭显示器200ms;然后显示“WELCOM-1”（由于8位8段LED数码管显示不能显示字母W 和M，所以改为显示“HELLO-93”）二、目的和意义1、掌握数码管动态扫描显示原理及实现方法。

2、掌握动态扫描显示电路驱动程序的编写方法。

三、总体方案设计思路LED数码动态显示的基本做法在于分时轮流选通数码管的公共端，使得各数码管轮流导通，再选通相应的数码管后，即显示字段上得到显示字形码。

这种方式数码管的发光效率，而且由于各个数码管的字段线是并联使用的，从而大大简化了硬件线路。

动态扫描显示接口是单片机系统中应用最为广泛的一种显示方式。

其接口电路是把所有显示器的8个笔画段A-DP同名端并联在一起，而每个显示器的公共极COM各自独立地接受I/O线控制，CPU向字段输出口送出字段形码是，所有显示器由于同名端并连接收到相同的字形码，但究竟是哪个显示器亮，则取决于COM端，而这一端是由I/O控制的，所以就可以自行决定何时显示哪一位了。

而所谓动态扫描是指采用分时的方法，轮流控制各个显示器的COM端，使各个显示器轮流点亮。

再轮流点亮扫描过程中，每位显示器的点亮时间是极为短暂的（约1ms），但由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上个位显示器并非同时点亮，但只要扫描的速度足够快，给人的影响就是一组稳定的显示数据，不会有闪烁感。

采用总线驱动器74HC245提供LED数码管的段驱动，输出高电平时点亮相应段；采用集电极开路的BCD-十进制译码器/驱动器完成LED数码管位驱动，输出低电平时选通相应位。

P2口每个口线输出灌电流不足以驱动一个数码管显示器的位-公共极，所依通过集电极开路的BCD-十进制译码器/驱动器7445驱动，即节约P2口线，又增加驱动能力。
