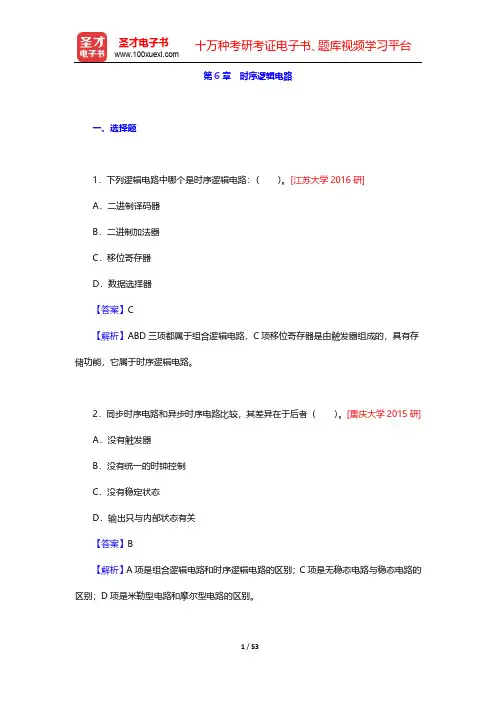

第6章时序逻辑电路一、选择题1．下列逻辑电路中哪个是时序逻辑电路：（）。
[江苏大学2016研]A．二进制译码器B．二进制加法器C．移位寄存器D．数据选择器【答案】C【解析】ABD三项都属于组合逻辑电路，C项移位寄存器是由触发器组成的，具有存储功能，它属于时序逻辑电路。
2．同步时序电路和异步时序电路比较，其差异在于后者（）。
[重庆大学2015研] A．没有触发器B．没有统一的时钟控制C．没有稳定状态D．输出只与内部状态有关【答案】B【解析】A项是组合逻辑电路和时序逻辑电路的区别；C项是无稳态电路与稳态电路的区别；D项是米勒型电路和摩尔型电路的区别。
3．对于状态表6-1，下列说法正确的是：（）。
[北京邮电大学2015研]表6-1A．状态A和B肯定等价B．状态D和E肯定等价C．状态A和C肯定等价D．状态B和F肯定等价【答案】B【解析】根据状态表6-1可知，状态D和E在输入0后，次态都为自身且输出Z＝0，而在输入1后，次态都变为C且输出Z＝0。
所以，可以视为两者状态等价，同样的分析方法用于A、C、D三项，可以发现这三个选项是错误的。
二、填空题1．时序电路中“等价状态”是______，在实际应用中起______作用。
[重庆大学2014研]【答案】相同的输入下，输出相同且次态也相同；化简【解析】状态等价是指在相同的输入变量条件下，次态相同且输出也相同，等价的状态主要用于化简状态转换表，也就是减少电路的状态数量，可以优化构成相应电路的硬件结构。
2．一个模值为6的计数器，状态转移图如图6-1所示，若初始状态为000，则经过100个CP脉冲后，其状态为______。
[北京邮电大学2015研]图6-1【答案】110【解析】每经过一个CP脉冲，计数器的状态按照顺序变化一次，100/6＝16···4，所以经过了100CP脉冲后，计数器循环了16个完整计数周期，然后又进行了4次状态变化，所以此时状态为110。
第六章 时序逻辑电路（14课时）本章教学目的、要求：1．掌握时序逻辑电路的分析方法。
2．掌握常用时序逻辑部件：寄存器、移位寄存器、由触发器构成的同步二进制递 增计数器和异步十进制递减计数器，及由集成计数器构成任意进制计数器。
3．熟悉常用中规模集成时序逻辑电路的逻辑功能及使用方法。
4．掌握同步时序逻辑电路的设计方法。
重点：时序逻辑电路在电路结构和逻辑功能上的特点；同步时序逻辑电路的分析方法；常用中规模集成时序逻辑电路的逻辑功能及使用方法；由集成计数器构成任意进制计数器。
难点：同步时序逻辑电路的设计方法第一节 概述（0.5课时）一、定义：1．定义：任一时刻电路的稳定输出不仅取决于当时的输入信号，而且还取决于电路原来的状态。
2．例：串行加法器：指将两个多位数相加时，采取从低位到高位逐位相加的方式完成相加运算。
需具备两个功能：将两个加数和来自低位的进位相加， 记忆本位相加后的进位结果。
全加器执行三个数的相加运算， 存储电路记下每次相加后的运算结果。
CP a i b i c i-1(Q ) s i c i (D )0 a 0 b 0 0 s 0 c 0 1 a 1 b 1 c 0 s 1 c 1 2 a 2 b 2 c 1 s 2 c2 3．结构上的特点：①时序逻辑电路通常包含组合电路和存储电路两部分，存储电路（触发器）是必不可少的；②存储器的输出状态必须反馈到组合电路的输入端，与外部输入信号共同决定组合逻辑电路的输出。
∑CI COCLKC1<1DQ 'Qia ic i-1c ib is 串行加法器电路二、时序电路的功能描述原状态：q1, q2, …, q l新状态：q1*，q2 *，…，q l*1．逻辑表达式。
Y = F [X，Q] 输出方程。
Z = G [X，Q] 驱动方程（或激励方程）。
Q* = H [Z，Q] 状态方程。
2．状态表、状态图和时序图。
三、时序电路的分类1. 按逻辑功能划分有：计数器、寄存器、移位寄存器、读/写存储器、顺序脉冲发生器等。
