钢制散热器施工方案一、引言钢制散热器是工业领域常用的散热设备，广泛应用于电力站、石油化工、冶金、造纸等行业。
本文档旨在提供一套钢制散热器施工方案，以确保施工质量，优化散热效果。
二、施工准备1. 设计方案评审在施工前，需要对设计方案进行评审，确保方案的合理性和可行性。
评审内容包括散热器布置、支撑结构、材料选用等。
2. 施工队伍组建根据施工规模和时间要求，组建一支具备相关经验的施工队伍，包括施工人员、质检人员和安全监控人员等。
3. 施工材料准备确保施工所需的材料和设备齐全，并按照规定的质量标准进行检测和验收。
常用的施工材料包括钢板、焊条、螺栓等。
三、施工过程1. 基础处理首先需要对散热器的基础进行处理，清除基础表面的污垢和杂物，确保基础平整并满足施工要求。
2. 散热器安装根据设计方案，进行散热器的安装。
首先安装支撑结构，确保结构牢固稳定；然后按照散热器的布置要求，安装钢制散热器，并进行连接和固定。
3. 焊接工艺散热器的焊接工艺是确保施工质量的关键因素。
根据设计方案和相关标准，选择合适的焊接方法和焊条，进行焊接工艺设置和操作。
4. 检测与调试完成散热器的安装和焊接后，进行检测和调试工作。
主要包括检查焊缝质量、散热器密封性、支撑结构的稳定性等。
四、安全保障措施1. 安全技术交底在施工前，对施工人员进行安全技术交底，明确施工过程中的安全风险和控制措施，并签订安全责任书。
2. 周边安全防护在施工现场周边设置警示标识，实施安全隔离措施，确保周边人员和设备的安全。
3. 危险源排除施工前，对施工现场进行危险源排查，如烟花爆竹存放、易燃易爆物品、电气设备等，确保施工现场安全。
4. 防止事故发生施工过程中，要加强现场监控，提高施工人员的安全意识，严格执行操作规程，避免事故的发生。
五、施工质量控制1. 施工记录在施工过程中，要做好施工记录，包括施工进度、施工人员名单、施工问题和解决措施等，以备查证。
2. 质量检测在施工完成后，进行质量检测，包括焊接质量检测、散热器密封性检测等。
一、工程名称及编号工程名称：[具体工程名称]工程编号：[具体工程编号]二、施工范围及内容1. 施工范围：[具体施工范围，如某住宅小区、办公楼等]2. 施工内容：散热器安装工程，包括铸铁散热器、钢制散热器的安装。
三、施工人员要求1. 所有参与施工人员必须具备相应的施工技能和安全意识。
2. 进入施工现场的人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
3. 高空作业人员必须经过专业培训，持有相关证书，且必须佩戴安全带。
四、安全技术交底内容1. 施工前的准备工作（1）熟悉施工图纸，了解散热器的型号、规格、安装要求等。
（2）检查施工现场环境，确保场地平整、坚实，无障碍物。
（3）检查施工材料、工具和设备，确保其符合施工要求。
2. 施工过程中的安全注意事项（1）安装散热器时，操作人员应站在稳固的支撑上，避免滑倒或坠落。
（2）高空作业时，必须佩戴安全带，并确保安全带系在可靠的位置。
（3）使用工具时，注意工具的牢固性，避免工具脱落伤人。
（4）施工过程中，如遇高温、潮湿等恶劣天气，应采取相应的防护措施。
3. 散热器安装注意事项（1）散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告。
（2）散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。
（3）翼型散热器翼片完好，钢串片的翼片不得松动、卷曲、碰损。
（4）钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
4. 施工过程中的安全措施（1）设置警示标志，提醒施工人员注意安全。
（2）在施工现场设立安全通道，确保人员疏散通道畅通。
（3）加强施工现场的巡查，及时发现并消除安全隐患。
五、施工结束后的注意事项1. 施工完成后，对施工现场进行清理，确保无残留物品。
2. 对施工过程中发现的安全隐患进行整改，确保施工安全。
六、应急措施1. 如遇施工人员受伤，立即采取紧急救治措施，并拨打急救电话。
2. 如遇突发事件，立即启动应急预案，确保人员安全。
技术交底（2）用錾子或冲击钻等在墙上按画出的位置打孔洞，固定卡孔洞深度不少于 80mm（使用膨胀螺栓应按膨胀螺栓的要求深度），打好孔洞将托钩栽好固定。
（3）每组钢制板式散热器背板上均在四角焊上带孔的钢板支架，而后将散热器安装在墙上的固定支架上（也可以按照厂家配套的托钩进行安装）。
（4）在轻质板墙上，钩卡用穿通螺栓加垫圈固定在墙上，并且保证垫片不能高出装饰墙面。
5、散热器挂装将采暖管路冲洗干净后，把钢制板式散热器抬起挂在固定支架上，散热器背面与装饰后的墙内表面安装距离要符合设计或产品说明书要求，如设计未注明，应为30mm。
带上垫圈和螺母，紧到一定程度后找平找正，然后拧紧到位。
6、钢制板式散热器的放风门按设计要求由厂家负责配套安装好。
7、支管安装：（1）侧进侧出式板式散热器支管安装：分为同侧连接、异侧连接和下进下出异侧连接三种连接方式（如上图所示）。
同侧连接方式适用于各种型号的散热器；异侧连接适用于有较大结构长度的散热器，使整个长度能均匀散热；采用下进下出异侧连接方式散热能力要降10%，因此不建议采用此连接方式。
支管由采暖立管甩口位置连接支管至散热器，坡度为1%，坡向利于排气和泄水。
（2）下进下出式板式散热器支管安装：下进下出式散热器支管多数都是塑料或复合采暖管道埋地敷设，在相应位置甩口出地面垫层用钢塑转换接头换金属管与散热器连接，因为下进下出散热器进出口支管过短，尺寸无法调整，支管与散热器接口对接困难，为便于安装，采取在散热器接口处地面预留 200mm*300mm管槽的方法，利用塑料管道的柔性保证金属管与散热器接口正常对接（详见散热器支管连接大样图）。
支管连接完成后将预留的管槽填实，填堵管沟时要派专人看管散热器支管，防止施工过程中将支管偏离原位，使露出地面的金属管道保持垂直，垫层混凝土凝固后，土建可以进行面层的施工。
8、采暖系统安装完毕，按照设计及规范要求进行系统水压试验，发现渗漏及时处理，直至试压合格。

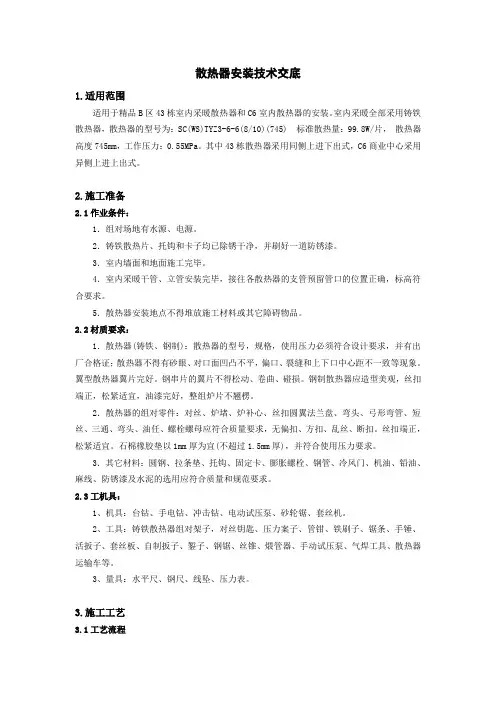

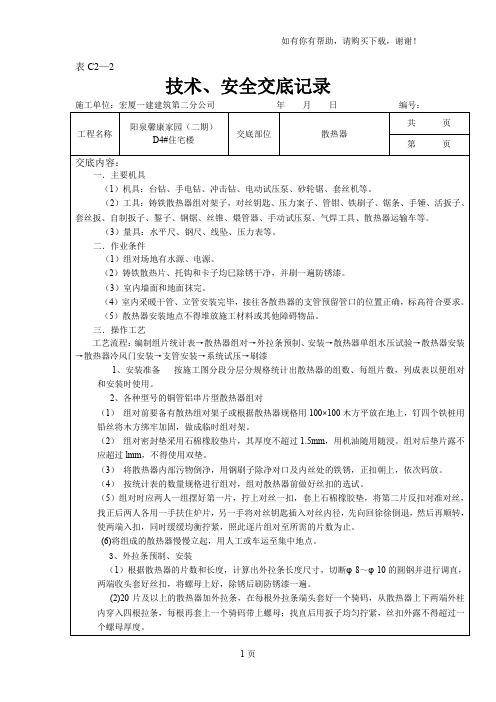

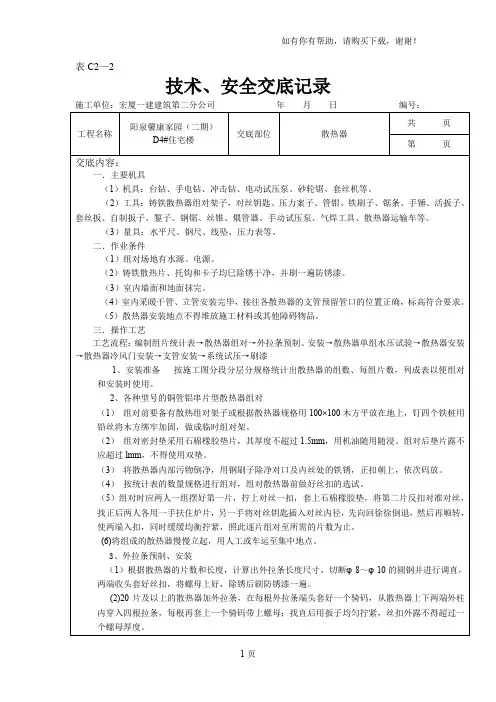

散热器安装技术交底1.适用范围适用于精品B区43栋室内采暖散热器和C6室内散热器的安装。
室内采暖全部采用铸铁散热器，散热器的型号为：SC(WS)TYZ3-6-6(8/10)(745) 标准散热量：99.8W/片，散热器高度745mm，工作压力：0.55MPa。
其中43栋散热器采用同侧上进下出式，C6商业中心采用异侧上进上出式。
2.施工准备2.1作业条件：1．组对场地有水源、电源。
2．铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。
3．室内墙面和地面施工完毕。
4．室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。
5．散热器安装地点不得堆放施工材料或其它障碍物品。

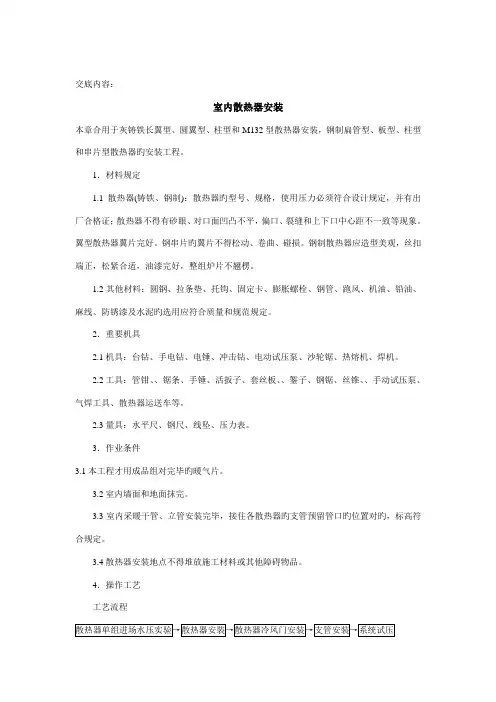

2.2材质要求：1．散热器(铸铁、钢制)：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。
翼型散热器翼片完好。
钢串片的翼片不得松动、卷曲、碰损。
钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
2．散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。
丝扣端正，松紧适宜。
石棉橡胶垫以1mm厚为宜(不超过1.5mm厚)，并符合使用压力要求。
3．其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。
2.3工机具：1、机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机。
2、工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。
3、量具：水平尺、钢尺、线坠、压力表。
3.施工工艺3.1工艺流程编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆3.2操作工艺3.2.1编制组片统计表按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。

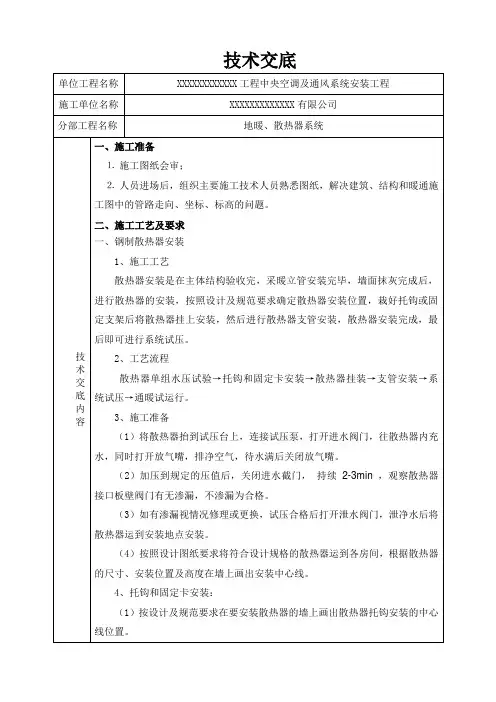

阳光小区一期7#住宅楼 2006.8.30兵团一建113项目散热器安装室内散热器安装技术交底一、工程概况：本工程散热器为CRGD-600钢制暖管散热器，单片散热量89W，每一组散热器加6手动放气阀。
二、施工工艺及技术要求：工艺流程：1、散热器安装（1）按设计图要求，利用所作的统计表将不同型号、规格和组对好并试压完毕的散热器运到各房间，根据安装位置及高度在墙上画出安装中心线。
（2）托钩和固定卡安装柱型带腿散热器固定卡安装，从地面到散热器总高的3/4画水平线，与散热器中心线交点画印记，此为15片以下的双数片散热器的固定卡位置。
单数片向一侧错过半片。
16片以上者应装两个固定卡，高度仍在散热器的3/4高度的水平线上，从散热器两端各进去4-6片的地方装入。
根据设计图中回水管连接方法及施工规范规定，确定散热器安装高度。
利用画线尺或画线架，画出托钩、卡子安装位置。
用电动工具或錾子在墙上打孔洞。
孔洞尺寸应里大外小，托钩埋深不小于120mm，固定卡埋深大于80mm。
挂上钩子位置的上下两根水平线，用水冲净洞里杂物，填进1：2水泥砂浆，至洞深一半时，再将固定卡或托钩插入洞里，塞紧石子或碎砖块。
待找正钩子的中心使它对准水平线，找准距墙尺寸，再用水泥砂浆填实抹平。
轻质结构墙上安装散热器时，还须根据其具体情况的不同，事先自制腿架。
也可在托钩位置上制成钢制托钩，将其焊在骨架或墙体预埋件上。
还可用穿通螺栓固定在墙体上。
特殊构造墙体的托钩按设计要求处理。
（3）散热器安装①将丝堵和补心，加散热器胶垫拧紧。
待钩子塞墙的砂浆达到强度后，方准安装散热器。
②挂式散热器安装，须将散热器轻轻抬起，将补心正丝扣的一侧朝向立管方向，慢慢落在托钩上，挂稳、立直、找正。
③带腿或自制底架安装时，散热器就位后，找直、垫平、核对标高无误后，上紧固定卡的螺母。
④散热器的掉翼面应朝墙安装。
2、散热器水压试验①将散热器抬到试压台上，用管子钳子上好临时炉堵和临时补心，上好放气嘴，连接试压泵；各种组成散热器可直接连接试压泵。

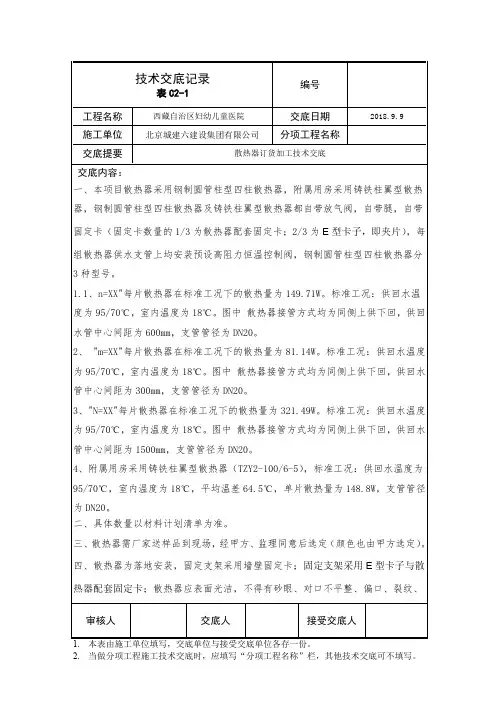

钢制散热器施工技术交底钢制散热器施工技术交底一、引言钢制散热器作为一种高效、环保的散热设备，被广泛应用于工业和民用建筑中。
为了保证其施工质量和安全，本文将详细介绍钢制散热器的施工技术，为广大施工人员提供参考。
二、施工前准备1、了解和评估建筑物的结构和设计，确定散热器的安装位置和数量。
2、根据散热器的规格和重量，设计合适的支架和吊架，确保其稳定性和承载能力。
3、准备必要的施工工具和材料，如散热器、支架、螺丝、油漆等。
4、对施工人员进行技术交底，明确施工流程和安全注意事项。
三、施工步骤1、定位和划线：根据设计图纸，在墙面或地面上标出散热器的安装位置和间距，并做好标记。
2、安装支架：根据设计要求，使用合适规格的螺丝将支架固定在墙面或地面上。
3、安装散热器：将散热器放置在支架上，并用螺丝固定。
注意保持散热器的水平度和垂直度。
4、连接管道：根据设计要求，将散热器与供暖管道连接起来，确保连接处无渗漏。
5、涂装：在散热器表面涂上适量的油漆，防止生锈和腐蚀。
四、注意事项1、在施工过程中，要注意保护散热器和其他相关设备，避免刮伤或撞击。
2、施工过程中要注意安全，遵守相关安全规定，如佩戴安全帽、系安全带等。
3、在涂装时，要控制涂层的厚度，避免过厚或过薄影响散热效果。
4、在施工现场，要注意保持良好的通风环境，防止气体中毒或窒息等安全事故。
五、验收标准1、散热器安装位置和间距应符合设计要求，无明显偏差。
2、散热器水平度和垂直度应符合规范要求，偏差不得超过规定值。
3、散热器与供暖管道的连接应紧密，无渗漏现象。
4、涂装质量应均匀、光滑，色泽一致，无漏涂、起泡、流挂等现象。
5、整体施工效果应美观大方，符合建筑设计和规范要求。
六、总结本文介绍了钢制散热器的施工技术，包括施工前准备、施工步骤、注意事项和验收标准等方面。
希望广大施工人员在实际操作中能够注意安全，保证施工质量，为建筑物的供暖系统提供优质的散热设备。
不断总结经验，创新施工技术，推动建筑行业的可持续发展。
