最全室内散热器组对与安装技术交底

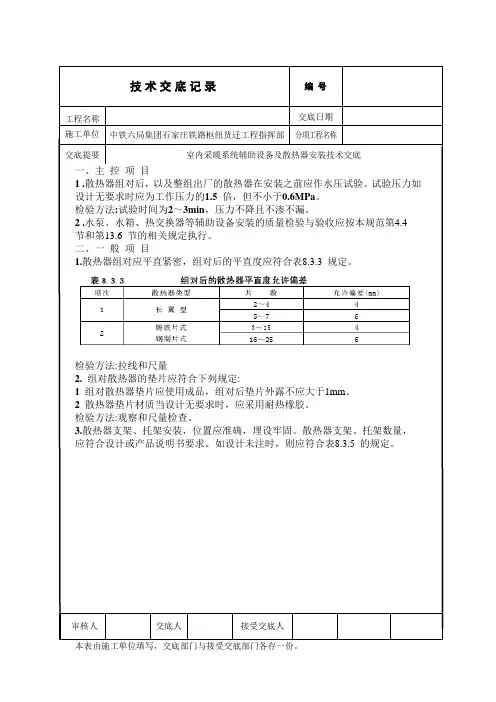

技术交底记录编号工程名称交底日期施工单位中铁六局集团石家庄铁路枢纽货迁工程指挥部分项工程名称交底提要室内采暖系统辅助设备及散热器安装技术交底一、主控项目1 .散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。

试验压力如设计无要求时应为工作压力的1.5 倍，但不小于0.6MPa。

检验方法:试验时间为2～3min，压力不降且不渗不漏。

2 .水泵、水箱、热交换器等辅助设备安装的质量检验与验收应按本规范第4.4节和第13.6 节的相关规定执行。

二、一般项目1.散热器组对应平直紧密，组对后的平直度应符合表8.3.3 规定。

检验方法:拉线和尺量2. 组对散热器的垫片应符合下列规定:1 组对散热器垫片应使用成品，组对后垫片外露不应大于1mm。

2 散热器垫片材质当设计无要求时，应采用耐热橡胶。

检验方法:观察和尺量检查。

3.散热器支架、托架安装，位置应准确，埋设牢固。

散热器支架、托架数量，应符合设计或产品说明书要求。

如设计未注时，则应符合表8.3.5 的规定。

审核人交底人接受交底人技术交底记录编号工程名称交底日期施工单位中铁六局集团石家庄铁路枢纽货迁工程指挥部分项工程名称交底提要室内采暖系统辅助设备及散热器安装技术交底检验方法:现场清点检查4. 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。

如设计未注明，应为30mm。

检验方法:尺量检查。

5. 散热器安装允许偏差应符合表8.3.7 的规定。

6.铸铁或钢制散热器表面的防腐及面漆应附着良好，色泽均匀，无脱落、起泡、流淌和漏涂缺陷。

检验方法:现场观察。

三、金属辐射板安装主控项目审核人交底人接受交底人。

室内散热器组对与安装技术交底室内散热器组是家居空调中的一个必要配件，它的作用是将热量从室内气体释放到空气中，使得室内温度得到控制并保持在一个舒适的范围内。

对于散热器组的选型和安装，有一些技术细节需要我们注意。

一、散热器组的选型要选择合适的散热器组，首先要根据需要散热的面积来确定散热器的大小和数量。

一般来说，每平方米的房间面积需要根据气候环境和隔热程度，确定大致的散热功率（W/㎡），例如在夏季需降温时每平方米需1.5-2W/㎡，在冬季需要取暖时每平方米需3-4W/㎡，然后按照这个功率来选择散热器的大小。

同时，还需要考虑散热器的辐射方式和气流状态，不同的辐射方式和气流状态会对散热效率产生影响。

二、散热器组的安装位置在安装散热器组时，要尽可能选择室内空气流通较好的地方，避免安装在有遮挡物或通风不良的位置。

同时，要注意散热器组的安装高度，不能太靠近地面，否则容易受到底部物体的限制，影响散热效果。

三、散热器组的连接方式散热器组包含进口管和出口管，连接方式分为单边进出口和双边进出口。

在选择连接方式时，要根据实际情况选择，一般来说，单边进出口适用于单个房间散热器的安装，双边进出口适用于多个房间散热器的联合安装，可以减少管路连接并提高整个系统的管路布局效果。

四、散热器组的管路连接方式和材料选择在散热器组的管路连接时，要选择合适的管材和连接件，不同的管材和连接件会对散热器组的性能产生影响。

常见的管材有铜管、钢管和塑料管，其中铜管是最常用的管道材料。

连接件包括法兰、旋转接头、压力接头等，常见的是压力接头，可以用于连接不同材质的管道，优点是连接快速且无需专业技能。

总之，在选择散热器组和安装技术上，需要考虑到多个因素，包括散热功率、散热器组的大小和数量、安装位置、连接方式和材料等。

只有综合考虑这些因素，才能选择和安装出优质的散热器组，并确保房间温度的舒适度和节能效果的最大化。

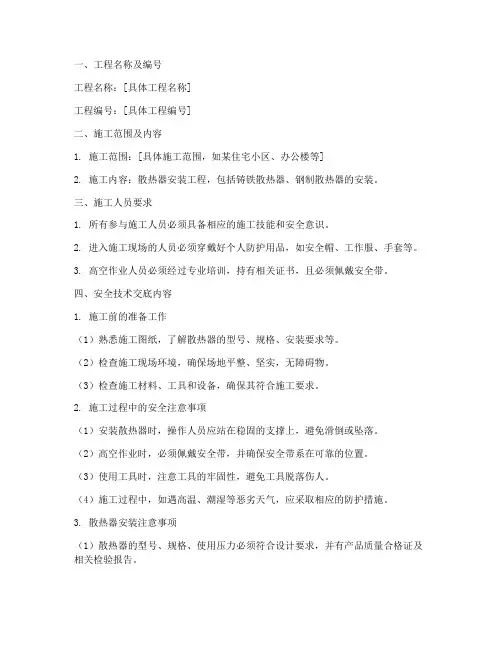

一、工程名称及编号工程名称：[具体工程名称]工程编号：[具体工程编号]二、施工范围及内容1. 施工范围：[具体施工范围，如某住宅小区、办公楼等]2. 施工内容：散热器安装工程，包括铸铁散热器、钢制散热器的安装。

三、施工人员要求1. 所有参与施工人员必须具备相应的施工技能和安全意识。

2. 进入施工现场的人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。

3. 高空作业人员必须经过专业培训，持有相关证书，且必须佩戴安全带。

四、安全技术交底内容1. 施工前的准备工作（1）熟悉施工图纸，了解散热器的型号、规格、安装要求等。

（2）检查施工现场环境，确保场地平整、坚实，无障碍物。

（3）检查施工材料、工具和设备，确保其符合施工要求。

2. 施工过程中的安全注意事项（1）安装散热器时，操作人员应站在稳固的支撑上，避免滑倒或坠落。

（2）高空作业时，必须佩戴安全带，并确保安全带系在可靠的位置。

（3）使用工具时，注意工具的牢固性，避免工具脱落伤人。

（4）施工过程中，如遇高温、潮湿等恶劣天气，应采取相应的防护措施。

3. 散热器安装注意事项（1）散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告。

（2）散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。

（3）翼型散热器翼片完好，钢串片的翼片不得松动、卷曲、碰损。

（4）钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

4. 施工过程中的安全措施（1）设置警示标志，提醒施工人员注意安全。

（2）在施工现场设立安全通道，确保人员疏散通道畅通。

（3）加强施工现场的巡查，及时发现并消除安全隐患。

五、施工结束后的注意事项1. 施工完成后，对施工现场进行清理，确保无残留物品。

2. 对施工过程中发现的安全隐患进行整改，确保施工安全。

六、应急措施1. 如遇施工人员受伤，立即采取紧急救治措施，并拨打急救电话。

2. 如遇突发事件，立即启动应急预案，确保人员安全。

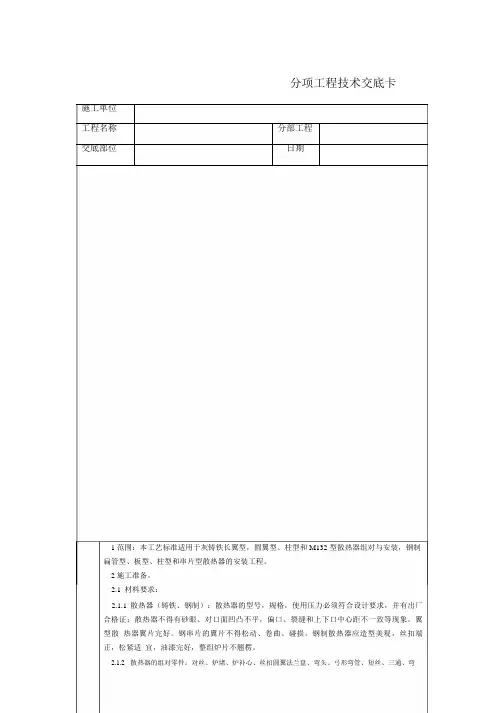

分项工程技术交底卡
施工单位
工程名称分部工程
交底部位日期
1 范围：本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和 M13
2 型散热器组对与安装，钢制
扁管型、板型、柱型和串片型散热器的安装工程。

2 施工准备。

2.1材料要求：
2.1.1散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂
合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。

翼型散热器翼片完好。

钢串片的翼片不得松动、卷曲、碰损。

钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2.1.2散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯
分项工程技术交底卡施工单位
工程名称分部工程
交底部位日期
专业技术负责人：交底人：接受人:。

75散热器安装工程技术交底记录
散热器是一种用于散热的设备，在工业、建筑和汽车等领域都有应用。

安装散热器是一项技术活，需要专业人员进行操作。

以下是散热器安装工
程技术交底记录：
一、安装准备工作
1.确认散热器的型号和规格，核对安装材料和工具；
2.确定散热器的安装位置，并清理安装地面，确保平整；
3.准备好管道连接配件和密封胶；
4.安装人员需佩戴好防护装备，确保安全。

二、散热器安装步骤
1.确定进出水口位置：根据散热器的设计要求确定进出水口位置，并
进行标记；
2.连接管道：根据设计要求，将进出水口与管道连接，使用密封胶密
封连接处；
3.安装支架：根据散热器的重量和尺寸，安装支架，确保散热器安装
牢固；
4.安装散热器：将散热器放置在支架上，并调整位置，确保散热器与
管道连接口对齐；
5.连接电源：如果散热器需要电源供应，将电源线连接到散热器上；
6.固定散热器：使用螺丝将散热器牢固固定在支架上，确保安装牢固；
7.进行压力测试：安装完成后进行压力测试，检查连接处是否存在漏水情况。

三、安全注意事项
1.安装过程中要注意操作规范，避免发生安全事故；
2.在操作过程中，要佩戴好防护装备，确保安全；
3.使用工具时要注意安全操作，防止被工具伤害；
4.安装完成后进行系统检查，确保所有连接处牢固，避免漏水造成损失。

以上是散热器安装工程技术交底记录，希望安装人员在进行工作时能够按照要求进行操作，确保安全顺利完成任务。

一、适用范围适用于建筑工程中室内散热器的组对和安装工程。

二、施工准备2．1 技术准备1．根据设备图和建筑装修图，核对散热器安装位置、标高，编制施工方案。

2．根据施工方案确定的施工方法，进行技术交底。

3. 核对散热器的型号、规格、数量，做好检验、报验工作。

2．2 材料要求1．主材(1)散热器应造型美观、表面光洁，不得有砂眼、对口不平整、偏口、裂纹、弯曲、变形、损伤、脱皮、漆皮受损等现象。

散热器的型号、规格、使用压力必须符合设计要求，并有出厂检验报告和合格证。

(2)散热器的组对零件：对丝、炉堵、炉补心等应符合质量要求，不得有偏扣、断口、乱丝、裂纹现象。

散热器连接的主要配件，如阀门、三通调节阀等必须有出厂合格证。

2．辅材：圆钢、角钢、拉条、托钩、固定卡、胀栓、放风门、衬垫、麻线、机油、铅油、油漆等的选用均应符合质量和规范要求。

2．3 主要机具1．机具：台钻、手电钻、冲击钻、砂轮机、套丝机、试压泵等。

2．工具：散热器组对架子、对丝钥匙、压力案、管钳、钢丝钳、手锤、扳手、钢锯、套丝板、自制扳手、丝锥、煨弯器、气焊工具、运输车、水平尺、钢卷尺、线坠、压力表等。

2．4 作业条件1．铸铁散热片、托钩和卡子已除锈干净，防腐完成。

2．室内墙面、地面抹灰完毕，散热器安装位置的墙面做完涂料，厕厨间精装时贴完面砖。

初装修带腿落地安装的散热器，应事先做出散热器台阶。

3．室内干、立管安装完毕，连接散热器支管预留口的位置正确，标高符合要求。

4．房间标高线已弹好。

5．组对前清理好场地，接通水源、电源。

三、施工工艺3．1 工艺流程3．2 操作工艺1．散热器组对(1)将散热器内部污物清除干净，用钢丝刷刷净对口表面及对丝内外的铁锈，正扣朝上，依次码放。

(2)带足散热器14片以下用2个足片，15～24片用3个足片，组对用的密封垫应采用耐热橡胶垫。

(3)组对时摆好第一片，拧上对丝一扣，套上耐热橡胶垫，将第二片反扣对准对丝，找正后扶住炉片，将对丝钥匙插入对丝内径，同时缓缓均匀拧紧。

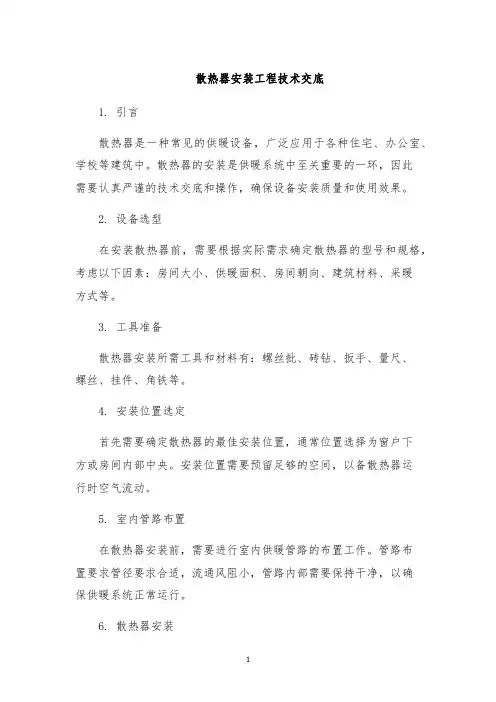

散热器安装工程技术交底1. 引言散热器是一种常见的供暖设备，广泛应用于各种住宅、办公室、学校等建筑中。

散热器的安装是供暖系统中至关重要的一环，因此需要认真严谨的技术交底和操作，确保设备安装质量和使用效果。

2. 设备选型在安装散热器前，需要根据实际需求确定散热器的型号和规格，考虑以下因素：房间大小、供暖面积、房间朝向、建筑材料、采暖方式等。

3. 工具准备散热器安装所需工具和材料有：螺丝批、砖钻、扳手、量尺、螺丝、挂件、角铁等。

4. 安装位置选定首先需要确定散热器的最佳安装位置，通常位置选择为窗户下方或房间内部中央。

安装位置需要预留足够的空间，以备散热器运行时空气流动。

5. 室内管路布置在散热器安装前，需要进行室内供暖管路的布置工作。

管路布置要求管径要求合适，流通风阻小，管路内部需要保持干净，以确保供暖系统正常运行。

6. 散热器安装在确定好散热器的安装位置后，使用量尺进行测量，根据测量结果使用砖钻和螺丝将挂件和角铁固定好。

根据散热器的型号和规格将散热器合适的位置挂在挂件和角铁上，然后使用扳手将散热器与管道连接好。

7. 系统调试在安装完散热器后，需要进行制热系统的调试工作，以确保散热器的正常工作和供暖系统的稳定运行。

调试工作包括检查管路连接是否牢固、是否漏水、检查散热器的排气口是否阻塞、是否存在空气等。

调试工作完成后，可以进行实际操作气温进行温度测试，以确保散热器能够正常运行并满足供暖需求。

8. 安全注意事项在进行散热器安装时，需要注意以下安全事项：使用电动工具和钻头时需要保持安全距离保护眼睛；在进行管道连接时需要使用胶手套保护手部；在调试和测试时要注意火源安全及电器泼水防护。

9. 结论散热器是一种常用的供暖设备，安装时需要认真严谨地进行技术交底和操作，以确保设备安装质量和使用效果。

在实际操作中，需要注意以上安全事项，以确保施工过程中无安全事故发生。

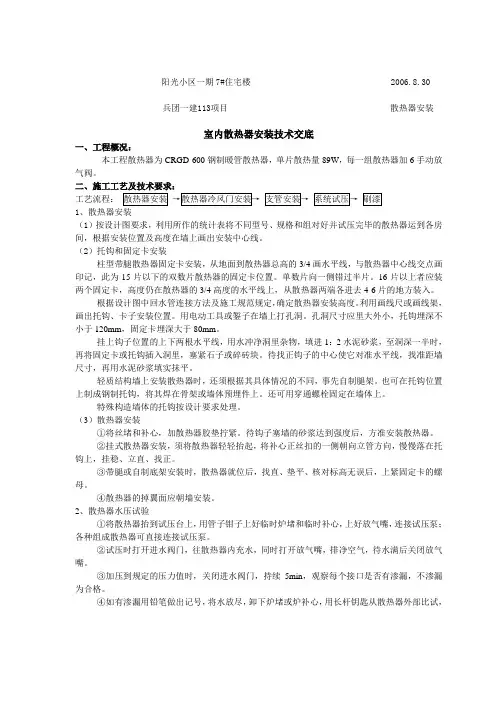

阳光小区一期7#住宅楼 2006.8.30兵团一建113项目散热器安装室内散热器安装技术交底一、工程概况：本工程散热器为CRGD-600钢制暖管散热器，单片散热量89W，每一组散热器加6手动放气阀。

二、施工工艺及技术要求：工艺流程：1、散热器安装（1）按设计图要求，利用所作的统计表将不同型号、规格和组对好并试压完毕的散热器运到各房间，根据安装位置及高度在墙上画出安装中心线。

（2）托钩和固定卡安装柱型带腿散热器固定卡安装，从地面到散热器总高的3/4画水平线，与散热器中心线交点画印记，此为15片以下的双数片散热器的固定卡位置。

单数片向一侧错过半片。

16片以上者应装两个固定卡，高度仍在散热器的3/4高度的水平线上，从散热器两端各进去4-6片的地方装入。

根据设计图中回水管连接方法及施工规范规定，确定散热器安装高度。

利用画线尺或画线架，画出托钩、卡子安装位置。

用电动工具或錾子在墙上打孔洞。

孔洞尺寸应里大外小，托钩埋深不小于120mm，固定卡埋深大于80mm。

挂上钩子位置的上下两根水平线，用水冲净洞里杂物，填进1：2水泥砂浆，至洞深一半时，再将固定卡或托钩插入洞里，塞紧石子或碎砖块。

待找正钩子的中心使它对准水平线，找准距墙尺寸，再用水泥砂浆填实抹平。

轻质结构墙上安装散热器时，还须根据其具体情况的不同，事先自制腿架。

也可在托钩位置上制成钢制托钩，将其焊在骨架或墙体预埋件上。

还可用穿通螺栓固定在墙体上。

特殊构造墙体的托钩按设计要求处理。

（3）散热器安装①将丝堵和补心，加散热器胶垫拧紧。

待钩子塞墙的砂浆达到强度后，方准安装散热器。

②挂式散热器安装，须将散热器轻轻抬起，将补心正丝扣的一侧朝向立管方向，慢慢落在托钩上，挂稳、立直、找正。

③带腿或自制底架安装时，散热器就位后，找直、垫平、核对标高无误后，上紧固定卡的螺母。

④散热器的掉翼面应朝墙安装。

2、散热器水压试验①将散热器抬到试压台上，用管子钳子上好临时炉堵和临时补心，上好放气嘴，连接试压泵；各种组成散热器可直接连接试压泵。

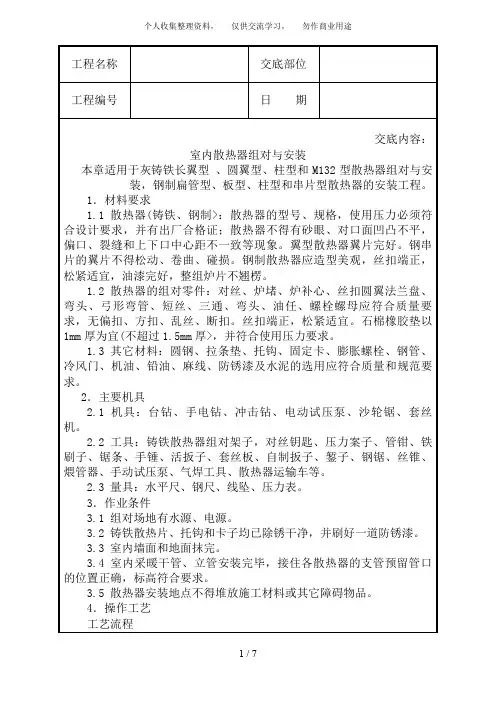

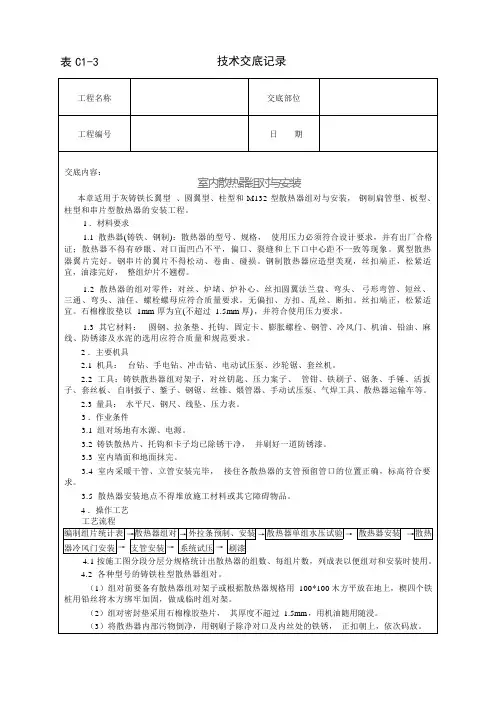

表 C1-3技术交底记录工程名称交底部位工程编号日期交底内容：室内散热器组对与安装本章合用于灰铸铁长翼型、圆翼型、柱型和 M132 型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。

1．资料要求1.1 散热器 (铸铁、钢制 )：散热器的型号、规格，使用压力一定切合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂痕和上下口中心距不一致等现象。

翼型散热器翼片完满。

钢串片的翼片不得松动、卷曲、碰损。

钢制散热器应造型雅观，丝扣正直，松紧适合，油漆完满，整组炉片不翘楞。

1.2 散热器的组对部件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应切合质量要求，无偏扣、方扣、乱丝、断扣。

丝扣正直，松紧适合。

石棉橡胶垫以1mm 厚为宜 (不超出 1.5mm 厚 )，并切合使用压力要求。

1.3 其余资料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、凉风门、机油、铅油、麻线、防锈漆及水泥的采纳应切合质量和规范要求。

2．主要机具2.1 机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。

2.2 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。

2.3 量具：水平尺、钢尺、线坠、压力表。

3．作业条件3.1 组对场所有水源、电源。

3.2 铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。

3.3 室内墙面和地面抹完。

3.4 室内采暖干管、立管安装完成，接住各散热器的支管预留管口的地点正确，标高切合要求。

3.5 散热器安装地址不得堆放施工资料或其余阻碍物件。
