散热器安装安全技术交底模板
一、工程名称及编号工程名称：[具体工程名称]工程编号：[具体工程编号]二、施工范围及内容1. 施工范围：[具体施工范围，如某住宅小区、办公楼等]2. 施工内容：散热器安装工程，包括铸铁散热器、钢制散热器的安装。
三、施工人员要求1. 所有参与施工人员必须具备相应的施工技能和安全意识。
2. 进入施工现场的人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
3. 高空作业人员必须经过专业培训，持有相关证书，且必须佩戴安全带。
四、安全技术交底内容1. 施工前的准备工作（1）熟悉施工图纸，了解散热器的型号、规格、安装要求等。
（2）检查施工现场环境，确保场地平整、坚实，无障碍物。
（3）检查施工材料、工具和设备，确保其符合施工要求。
2. 施工过程中的安全注意事项（1）安装散热器时，操作人员应站在稳固的支撑上，避免滑倒或坠落。
（2）高空作业时，必须佩戴安全带，并确保安全带系在可靠的位置。
（3）使用工具时，注意工具的牢固性，避免工具脱落伤人。
（4）施工过程中，如遇高温、潮湿等恶劣天气，应采取相应的防护措施。
3. 散热器安装注意事项（1）散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告。
（2）散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。
（3）翼型散热器翼片完好，钢串片的翼片不得松动、卷曲、碰损。
（4）钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
4. 施工过程中的安全措施（1）设置警示标志，提醒施工人员注意安全。
（2）在施工现场设立安全通道，确保人员疏散通道畅通。
（3）加强施工现场的巡查，及时发现并消除安全隐患。
五、施工结束后的注意事项1. 施工完成后，对施工现场进行清理，确保无残留物品。
2. 对施工过程中发现的安全隐患进行整改，确保施工安全。
六、应急措施1. 如遇施工人员受伤，立即采取紧急救治措施，并拨打急救电话。
2. 如遇突发事件，立即启动应急预案，确保人员安全。
铜铝复合散热器的复合工艺是怎样？
铜铝复合散热器的复合工艺是怎样？
导言
散热器是电子设备中必不可少的组成部分之一，它的作用就是通过传导、辐射和对流等方式将发热元件的热量散发出去，保证设备的长期稳定运行。
目前，铜铝复合散热器是一种被广泛应用的高性能、高稳定性散热器，其优越的传热特性已被广泛认可。
那么，铜铝复合散热器的复合工艺是怎样的呢？
复合工艺
铜铝复合散热器的制作工艺可以大致分为三个步骤：准备原材料、表面预处理和复合加工。
准备原材料
铜铝复合散热器的主要材料为铝板和铜板，它们的选材和制作规格与所使用的散热器有关。
一般来说，铝板和铜板的厚度分别为0.2-5.0mm和0.5-5.0mm，它们的尺寸和形状也需要根据实际需要进行裁剪和加工。
表面预处理
表面预处理是保证铜铝复合散热器复合质量的关键环节。
在铝板和铜板表面涂覆热敏胶，对铜板进行清洗去除油污等杂质，然后将铝板和铜板分别压在一起，再经过加热处理，热敏胶变成干燥的胶片，从而形成铜铝复合结构。
复合加工
复合加工是铜铝复合散热器制造的最后一步，也是最为重要的工艺环节。
一般有两种复合加工工艺：轧制和爆炸复合。
在轧制工艺中，先将铜铝薄板预紧，再通过一系列轧制操作逐步加压，最终形成均匀的铜铝复合整体。
在爆炸复合工艺中，铜板和铝板在一定条件下，通过高能密度的炸药爆炸产生高速的复合冲击波，使铜和铝材料发生高度变形从而实现复合。
结论
铜铝复合散热器是一种广泛应用于各种电子产品中的高性能散热器，其制造过程需要多种复杂的材料和工艺加工。
目前，铜铝复合散热器的制造工艺已经趋于成熟，不断推进新技术的应用，可以有效提高其复合质量和加工效率，为电子设备的长期稳定运行提供保障。

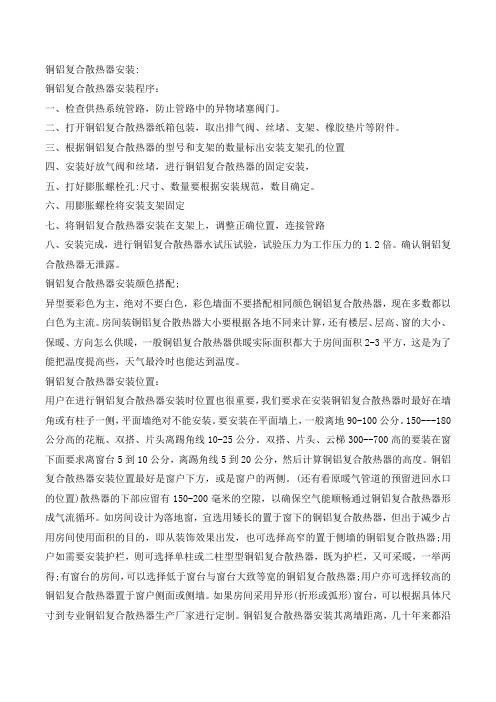

铜铝复合散热器安装
铜铝复合散热器安装:铜铝复合散热器安装程序：一、检查供热系统管路，防止管路中的异物堵塞阀门。
二、打开铜铝复合散热器纸箱包装，取出排气阀、丝堵、支架、橡胶垫片等附件。
三、根据铜铝复合散热器的型号和支架的数量标出安装支架孔的位置四、安装好放气阀和丝堵，进行铜铝复合散热器的固定安装，五、打好膨胀螺栓孔:尺寸、数量要根据安装规范，数目确定。
六、用膨胀螺栓将安装支架固定七、将铜铝复合散热器安装在支架上，调整正确位置，连接管路八、安装完成，进行铜铝复合散热器水试压试验，试验压力为工作压力的1.2倍。
确认铜铝复合散热器无泄露。
铜铝复合散热器安装颜色搭配;异型要彩色为主，绝对不要白色，彩色墙面不要搭配相同颜色铜铝复合散热器，现在多数都以白色为主流。
房间装铜铝复合散热器大小要根据各地不同来计算，还有楼层、层高、窗的大小、保暖、方向怎么供暖，一般铜铝复合散热器供暖实际面积都大于房间面积2-3平方，这是为了能把温度提高些，天气最泠时也能达到温度。
铜铝复合散热器安装位置：用户在进行铜铝复合散热器安装时位置也很重要，我们要求在安装铜铝复合散热器时最好在墙角或有柱子一侧，平面墙绝对不能安装。
要安装在平面墙上，一般离地90-100公分。
150---180公分高的花瓶、双搭、片头离踢角线10-25公分。
双搭、片头、云梯300--700高的要装在窗下面要求离窗台5到10公分，离踢角线5到20公分，然后计算铜铝复合散热器的高度。
铜铝复合散热器安装位置最好是窗户下方，或是窗户的两侧。
(还有看原暖气管道的预留进回水口的位置)散热器的下部应留有150-200毫米的空隙，以确保空气能顺畅通过铜铝复合散热器形成气流循环。
如房间设计为落地窗，宜选用矮长的置于窗下的铜铝复合散热器，但出于减少占用房间使用面积的目的，即从装饰效果出发，也可选择高窄的置于侧墙的铜铝复合散热器;用户如需要安装护栏，则可选择单柱或二柱型型铜铝复合散热器，既为护栏，又可采暖，一举两得;有窗台的房间，可以选择低于窗台与窗台大致等宽的铜铝复合散热器;用户亦可选择较高的铜铝复合散热器置于窗户侧面或侧墙。
采暖管道安装技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
表C2-1编 号 工 程 名 称 东蒲洼还迁小区一期26#~50#楼工程交底日期2022-4-26施工单位 中国水利水电第二工程局有限公司分项工程名称交底提要室内采暖管道安装技术交底交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止。
3.4.3 检查立管的每个预留口标高、方向、半圆弯等是否准确。
将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须安装临时丝堵。
3.4.4 管道最高点应装排气装置，最低点装泄水装置。
应在自动排气阀前面装手动控制阀以便自动排气阀失灵时检修更换。
3.5 支管安装3.5.1 按照采暖施工图纸要求，户内支管安装敷设在地面垫层中，水暖专业应根据管道布置，划出安装位置，土建专业支模、留槽。
管道安装过程中槽底应平整无凸出尖锐物；待管道安装完成、试压合格之后方可回填（蛭石混凝土），填埋时填料内严禁含有尖锐物，管槽回填表层应与其他地面表层有明显区别，以避免房屋装修时将管道破坏。
室内埋地管道剖面图如下图所示。
3.5.2 户内二层有埋地管道的管槽需在管下皮铺设20mm 的聚苯板保温，其余各层所有埋地管道在管下皮铺设10mm 聚苯板保温。
3.5.3 管道安装之前，首先检查散热器的安装位置，进出口与立管甩口是否一致，坡度是否正确。
散热器的组对安装技术交底
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：山西省宏图建设工程有限公司第一分公司年月日编号：
工程名称
临汾市丰茂大厦
交底部位
共页
第页
交底内容:
上外螺母，把散热器推到固定的位置，再把固定卡的两块夹板横过来放平正，将散热器找直、找正、垫牢后上紧螺母。散热器顶部与窗台板底间距不小于50器规格型号要备有散热器组对架子或制作临时组对架。散热器组对前，应将内部污物清理干净，用钢丝刷除锈后涂上防锈底漆。螺纹部分和连接用对丝，亦应除锈，并涂上机油。散热片的每个密封面用细砂布打磨干净，直至露出金属光泽。散热器的对口垫片应使用成品，组对后垫片外露不应大于1mm。按统计表的数量规格进行组对，组对散热器片前，做好丝扣的选试。组对铸铁散热器时应使用高碳钢材料制成的专用钥匙。准备三把，两把短的用作组对，长度约450mm，一把长的用作修理，其长度应与数量最多的一组散热器等长。组对时应将第一片平放在组对架上，且应正扣朝上，先将两个对丝的正扣分别拧入暖气片上下接口1~2扣，再将环形密封垫套在对丝上然后将另一片的反扣分别对准上、下位的反扣，最后用两把钥匙将它们锁紧。锁紧暖气片应由两个人同时操作，钥匙的方头应正好卡在对丝内部的突缘处，转动钥匙要步调一致，不得造成旋入深度不一致。当两片暖气片的密封面相接触后，应减慢转动速度，直至被挤出油为止，照此逐片组对至所需的片数为止。当组对的片数达到设计
技术负责人：交底人：接交人：
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：山西省宏图建设工程有限公司第一分公司年月日编号：
工程名称
临汾市丰茂大厦
交底部位
共页
第页
交底内容:
要求后，再根据进出水方向为散热器上补心丝堵。
表C2-2
技术、安全交底记录
施工单位：山西省宏图建设工程有限公司第一分公司年月日编号：
工程名称
临汾市丰茂大厦
交底部位
共页
第页
交底内容:
上外螺母，把散热器推到固定的位置，再把固定卡的两块夹板横过来放平正，将散热器找直、找正、垫牢后上紧螺母。散热器顶部与窗台板底间距不小于50器规格型号要备有散热器组对架子或制作临时组对架。散热器组对前，应将内部污物清理干净，用钢丝刷除锈后涂上防锈底漆。螺纹部分和连接用对丝，亦应除锈，并涂上机油。散热片的每个密封面用细砂布打磨干净，直至露出金属光泽。散热器的对口垫片应使用成品，组对后垫片外露不应大于1mm。按统计表的数量规格进行组对，组对散热器片前，做好丝扣的选试。组对铸铁散热器时应使用高碳钢材料制成的专用钥匙。准备三把，两把短的用作组对，长度约450mm，一把长的用作修理，其长度应与数量最多的一组散热器等长。组对时应将第一片平放在组对架上，且应正扣朝上，先将两个对丝的正扣分别拧入暖气片上下接口1~2扣，再将环形密封垫套在对丝上然后将另一片的反扣分别对准上、下位的反扣，最后用两把钥匙将它们锁紧。锁紧暖气片应由两个人同时操作，钥匙的方头应正好卡在对丝内部的突缘处，转动钥匙要步调一致，不得造成旋入深度不一致。当两片暖气片的密封面相接触后，应减慢转动速度，直至被挤出油为止，照此逐片组对至所需的片数为止。当组对的片数达到设计
技术负责人：交底人：接交人：
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：山西省宏图建设工程有限公司第一分公司年月日编号：
工程名称
临汾市丰茂大厦
交底部位
共页
第页
交底内容:
要求后，再根据进出水方向为散热器上补心丝堵。
铜铝复合散热器如何安装
铜铝复合散热器如何安装――金⊙旗舰散热器温暖家居倡导者铜铝复合散热器如何安装可分为安装前、铜铝复合散热器安装和铜铝复合散热器安装后部分。
金⊙旗舰指出，铜铝复合散热器如何安装还在看各安装人员的标准和技术娴熟。
铜铝复合散热器如何安装之安装前1、在安装前确认铜铝复合散热器包装的完整,放置时采用相应的防震、防碰措施，不能以任何方式拖拉铜铝复合散热器，铜铝复合散热器应存放在干燥、防雨的安全地方。
2、现场清理干净，供热系统的阀门、干管、支管及管道的支、吊架均已安装并按设计要求管道冲洗试压完毕。
3、铜铝复合散热器外接口螺纹应符合JG/T6-1999的要求，连接铜铝复合散热器的支管螺纹应完整，如有断丝或缺丝则不得大于螺纹全扣的10%，并至少年宫扣以上的完整螺纹4、安装铜铝复合散热器处的内墙已处理完毕。
5、钢制铜铝复合散热器本体试验压力如设计无要求时应按设计选用的工作压力的1.5倍进行，但钢制板式铜铝复合散热器本体最大试验压力不应超过 1.3MP a并不小于 1.3MPa.试压2至3分钟不渗漏为合格。
铜铝复合散热器如何安装之安装时，从安装美观、确保安全方面进行考虑，铜铝复合散热器的安装应按照以下步骤进行。
第一步：先与铜铝复合散热器销售商的技术人员一起进行实地测量设计，确定铜铝复合散热器的型号、片数、进出水方式和具体的安装位置，技术员根据实际情况并与业主沟通，确定铜铝复合散热器的型号、组数、每组片数和安装位置等，并与销售商签订铜铝复合散热器购销合同；第二步：与铜铝复合散热器施工单位签订施工协议，以确保施工质量和风险，一般施工单位要在施工协议上注明，暖气系统的施工至少要质保一个采暖季。
如果铜铝复合散热器销售单位和施工单位为同一个单位势最好。
第三步：铜铝复合散热器安装的一期工程施工。
铜铝复合散热器的安装分为两个步骤：一期工程和二期工程。
暖气一期工程包括暖气设备的定位、开槽、布管（或改管道）、管道连接（焊管）、集分水器的安装、打压测试等；二期工程包括：铜铝复合散热器的安装（铜铝复合散热器的固定悬挂、阀门与铜铝复合散热器和供暖管的连接）、整个系统加压检测和铜铝复合散热器的调试等。
铜铝复合散热器介绍
铜铝复合散热器介绍简介铜铝复合散热器，又叫铜铝复合板散热器，是针对高功率电子设备而设计的一种散热器。
它的结构是由两层金属板组成，上层为铜板，下层为铝板。
在制造时，铜板和铝板采用特殊粘结技术粘合在一起，可以形成一种高强度的金属材料，同时也具备了铜和铝两种金属材料的优点。
铜具有良好的导热性和导电性，可快速将发热器件的热量传导到铜铝复合散热器的表面。
而铝具有良好的耐腐蚀性和机械强度，在散热器表面形成的氧化膜可以起到保护作用，防止散热器被损坏。
铜铝复合散热器集两种金属板的优点于一身，使得散热器的散热效果更加优秀。
优点导热效果显著铜铝复合散热器的上层为铜板，具有高导热性，能够快速地将散热器件的热量传输到散热器表面。
铜的导热系数为401W/mK，是铝的3倍左右。
而散热器表面下层为铝板，具有较高的热传导系数，使得散热器能够将热量快速地传输到空气中。
耐腐蚀性好铝铜复合散热器采用特殊粘结技术将铜板和铝板粘合在一起，同时在铝板表面形成了一层氧化膜，对散热器表面起到一定的保护作用，防止被腐蚀。
另外，铝铜复合散热器在散热器使用过程中会涂覆一层防腐油，大大提高了其耐腐蚀性。
机械性能高铝铜复合散热器将铜和铝两种金属材料的优点有机地结合在一起，取得了超过单独使用铜或铝时所得到的机械性能。
同时，铜铝复合散热器的生产工艺同样考虑到了其机械性能，制造出来的散热器可以承受更大的载荷，不会变形或损坏。
体积小、重量轻铝铜复合散热器采用了优化的设计，减少了内部的材料使用和减少了其自身的体积和重量，使得其在使用时可以更好地适应更小、更轻的电子设备，为电子设备的使用带来了便利。
应用领域铜铝复合散热器主要应用于高功率电子设备中，如服务器、工控机、显卡等，这些设备的功率较大，需要进行可靠的散热才能保证安全可靠的使用。
除此之外，铜铝复合散热器还被广泛应用于汽车工业、军工、光伏发电等领域。
结论铜铝复合散热器继承了铜和铝两种金属材料的优点，并将两种金属材料有机地结合在一起，形成了一种新的高品质的金属材料。
水暖工技术交底
技术交底记录
3、组对后的散热器平直度允许偏差
项次散热器类型片数允许偏差（mm）1 长翼型
2—4 4
5—7 6
2 铸铁片式
钢制片式
3—15 4
16—25 6
五、节点做法
1、管径小于DN100时，丝扣连接。
套丝时破坏镀锌层及外漏螺纹部分做防腐处理。
管径大于等于100时卡箍连接，为检修方便适当的设置法兰连接。
2、阀门；当DN≤50时截止阀采用J11T-16，闸阀采用Z15T-10。
当DN＞50时，截止阀采用J41T-16，闸阀采用J41T-10.用于放水，放空气用阀门采用X13T-10旋塞。
3、采暖管道穿基础、混凝土外墙预埋刚性防水套管，套管做法详见12N1-225、226（见下图）
4、管道穿防火墙处设置套管，在穿墙处设支架，并将管道与套管之间的缝隙用不燃材料封堵密实。
5、所有管道穿墙及楼板处设置套管，并应做好防水处理，管道穿卫生间处套管应用油麻填充。
6、采暖管道穿墙做法12N1-230（见下图）
7、采暖管道穿楼板做法12N1-240(见下图）
8、采暖管道楼板固定支架做法12N1-241（见下图）
9、采暖管道沉降缝做法12N1-231（见下图）
10、采暖干管分支做法12N1-33（见下图）
11、立管与供、回水干管连接件12N1-34、35（见下图）
12、管道与散热器连接12N1-128(见下图）
13、散热器均明着挂装，底部距地100mm。
14、
15、散热器支托架位置及数量详见12N1-133、134、135、136（见下图）。
散热器片订货交底
6、按照《建筑节能工程施工质量验收规范》GB50411-2007的要求，散热器进场需按规范做进场复试，对散热器的单位散热量、金属热强度等进行复试；同一厂家同一规格的散热器按其数量的1%见证取样送检，但不得少于2组。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术可不填写。

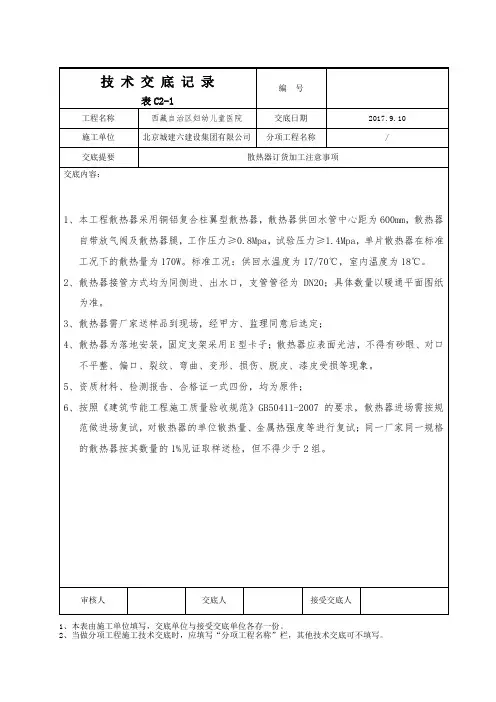

技术交底记录
表C2-1
编号
工程名称
西藏自治区妇幼儿童医院
交底日期
2017.9.10
施工单位
北京城建六建设集团有限公司
分项工程名称
/
交底提要
散热器订货加工注意事项
交底内容：
1、本工程散热器采用铜铝复合柱翼型散热器，散热器供回水管中心距为600mm，散热器自带放气阀及散热器腿，工作压力≥0.8Mpa，试验压力≥1.4Mpa，单片散热器在标准工况下的散热量为170W。标准工况：供回水温度为17/70℃，室内温度为18℃。
2、散热器接管方式均为同侧进、出水口，支管管径为DN20；具体数量以暖通平面图纸为准。
3、散热器需厂家送样品到现场，经甲方、监理同意后选定；
4、散热器为落地安装，固定支架采用E型卡子；散热器应表面光洁，不得有砂眼、对口不平整、偏口、裂纹、弯曲、变形、损伤、脱皮、漆皮受损等现象。
5、资质材料、检测报告、合格证一式四份，均为原件；
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术可不填写。
技术交底记录
表C2-1
编号
工程名称
西藏自治区妇幼儿童医院
交底日期
2017.9.10
施工单位
北京城建六建设集团有限公司
分项工程名称
/
交底提要
散热器订货加工注意事项
交底内容：
1、本工程散热器采用铜铝复合柱翼型散热器，散热器供回水管中心距为600mm，散热器自带放气阀及散热器腿，工作压力≥0.8Mpa，试验压力≥1.4Mpa，单片散热器在标准工况下的散热量为170W。标准工况：供回水温度为17/70℃，室内温度为18℃。
2、散热器接管方式均为同侧进、出水口，支管管径为DN20；具体数量以暖通平面图纸为准。
3、散热器需厂家送样品到现场，经甲方、监理同意后选定；
4、散热器为落地安装，固定支架采用E型卡子；散热器应表面光洁，不得有砂眼、对口不平整、偏口、裂纹、弯曲、变形、损伤、脱皮、漆皮受损等现象。
5、资质材料、检测报告、合格证一式四份，均为原件；
铜铝复合柱翼型散热器检验标准20150730
前言本标准的５.1.1 为强制性条款，其余为推荐性条款。
本标准的附录Ａ为规范性附录。
本标准由建设部标准定额研究所提出。
本标准由全国暖通空调及净化设备标准化技术委员会归口。
本标准主要起草单位：中国建筑金属结构协会、中国建筑科学研究院。
本标准参加起草单位：山东省建筑设计研究院、青岛理工大学、国际铜业协会（中国）、山东高密中亚暖通设备有限公司、北京三叶散热器厂、北京佛罗伦萨散热器有限公司、沈阳吉水散热器有限公司、沈深圳市方大暖通科技有限公司、上海（浙江）努奥罗散热器有限公司、兰州陇星散热器有限公司、天津市华琛散热器有限公司、天津马丁康华不锈钢制品有限公司、天津市锐新散热器有限公司、河南省恒春暖通设备有限公司、山东早春集团淄博汇德暖通设备有限公司、山东冶金散热器厂、郑州市瓦萨齐散热器有限郑公司、山东省龙口市南山塑钢建材总厂、佛瑞德（郑州）工业有限公司、唐山大通车料有限公司。
本标准主要起草人：宋为民、牟灵泉、张双喜、田巍然、路宾、吴辉敏。
铜铝复合柱翼型散热器1 范围本标准规定了由铜管立柱与铝翼管胀接复合后，再与上下铜管联箱组合焊接成型的铜铝复合柱翼型散热器（以下简称散热器）的术语和定义、型号与标记、要求、试验方法、检验规则、标志、包装、运输与贮存等。
本标准适用于工业与民用建筑中以热水为热媒的散热器。
散热器的工作压力为1ＭＰａ；热媒温度不高于95℃；热媒水的酸碱度ｐＨ＝7-12，氯离子（Cl-）、硫酸根（SO2-）分别不大于100mg /L 。
其他指标应根据采暖系统供水情况，分别符合4GB1576、HG/T 3729标准中关于供暖系统水质的规定。
２规范性引用文件下列标准中的条款通过本标准的引用成为本标准的条款。
凡是注日期的引用标准，其后所有的修改单（不包括勘误的内容）或修改版本均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可以使用这些标准的最新版本。
凡是不注日期的引用标准，其最新版本适用于本标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜铝复合散热器安装技术交底适用于灰铸铁长翼型、圆翼型、柱型和M132型散热；一、金旗舰施工准备；1、组对场地有水源、电源；2、铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍；3、室内墙面和地面抹完；4、室内采暖干管、立管安装完毕，接往各散热器的支；高符合要求；5、散热器安装地点不得堆放施工材料或其他障碍物品；（二）材料要求；1、散热器(铸铁、钢制)：散热器的型号、规格、使；有产品质量合格证及适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装和钢制扁管型、板型、柱型和串片型散热器等的安装工程。
一、施工准备1、组对场地有水源、电源。
2、铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍防锈漆。
3、室内墙面和地面抹完。
4、室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。
5、散热器安装地点不得堆放施工材料或其他障碍物品。
（一）作业条件（二）材料要求1、散热器(铸铁、钢制)：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告;散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。
翼型散热器翼片完好。
钢串片的翼片不得松动、卷曲、碰损。
钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
2、散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。
丝扣端正，公紧适宜。
石棉橡胶垫以lmm厚为宜(不超过1.5mm厚)，并符合使用压力要求。
3、金旗舰散热器88/95其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合现行国家及行业标准。
（三）主要机具1、机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机等。
2、工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。
3、量具：水平尺、钢尺、线坠、压力表等。
二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(G B50242-2002)的规定。
续表三、工艺流程编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆四、操作工艺按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安（一）安装准备装时使用。
（二）各种型号的铸铁柱型散热器组对5、组对前要备有散热组对架子或根据散热器规格用100×100木方平放在地上，钉四个铁桩用铅丝将木方绑牢加固，做成临时组对架。
组对密封垫采用石棉橡胶垫片，其厚度不超过1.5mm，用机油随用随浸。
组对后垫片露不应超过lmm，不得使用双垫。
将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放。
按统计表的数量规格进行组对，组对散热器前做好丝扣的选试。
组对时应两人一组摆好第一片，拧上对丝一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向回徐徐倒退，然后再顺转，使两端入扣，同时缓缓均衡拧紧，照此逐片组对至所需的片数为止。
2、将组成的散热器慢慢立起，用人工或车运至集中地点。
根据散热器的片数和长度，计算出外拉条长度尺寸，切断φ8～φ10的圆钢并进行调直，两端收头套好丝扣，将螺母上好，除锈后刷防锈漆一遍。
20片及以上的散热器加外拉条，在每根外拉条端头套好一个骑码，从散热器上下两端外柱内穿入四根拉条，每根再套上一个骑码带上螺母；找直后用扳子均匀拧紧，丝扣外露不得超过一个螺母厚度。
（四）散热器水压试验3、将散热器抬到试压台上，用管钳子安装临时炉堵和临时补心，安装放气嘴，连接试压泵；各种成组散热器可直接连接试压泵。
试压时打开进水截门，往散热器内充水，同时打开放气嘴，排净空气，待水满后关闭放气嘴。
加压到规定的压力值时，关闭进水截门，持续10min，观察每个接口是否有渗漏，不渗漏为合格。
（三）外拉条预制、安装4、如有渗漏用铅笔做出记号，将水放尽.卸下炉堵或炉补心，用长杆钥匙从散热器外部比试，量到漏水接口的长度，在钥匙杆上做标记，将钥匙从散热器对丝孔中伸入至标记处，按丝扣旋紧的方向拧动钥匙，使接口继续上紧或卸下换垫，如有坏片需换片。
钢制散热器如有砂眼渗漏可补焊，返修后再进行水压试验，直到合格。
不能用的坏片要作明显标识（如用手锤将坏片砸一个明显的孔洞单独存放），防止再次混入好片中组对。
5、打开泄水阀门，拆掉临时丝堵和临时补心，泄净水后将散热器运到集中地点，补焊处要补刷二遍防锈漆。
（五）散热器安装1、按设计图纸要求，利用所作的统计表将不同型号、规格和组对并试压完毕的散热器运到各房间，根据安装位置及高度在墙上画出安装中心线。
窗下安装的坐标应与窗口中心线一致，允许偏差±2mm。
2、托钩和固定卡安装：（1）柱型带腿散热器用固定卡安装。
从地面到散热器总高的3/ 4画水平线，与散热器中心线交点画印记，此为15片以下的双数片散热器的固定卡位置。
单数片向一侧错过半片。
16片以上者应栽两个固定卡，高度仍在散热器3/4高度的水平线上，从散热器两端各进去4～6片的地方栽入。
（2）挂装柱型散热器：托钩高度应按设计要求并从散热器的距地高度上返45mm画水平线。
托钩水平位置采用画线尺来确定，画线尺横担上刻有散热片的刻度。
画线时应根据片数及托钩数量分布的相应位置，画出托钩安装位置的中心线，挂装散热器的固定卡高度从托钩中心上返散热器总高的3/4画水平线，其位置与安装数量同带腿片安装。
（3）用錾子或冲击钻等在墙上按画出的位置打孔。
固定长孔的深度不少于80mm，托钩孔的深度不少于120mm，现浇混凝土墙的深度为100mm(使用膨胀螺栓应按膨胀螺栓的要求深度)。
（4）用水冲净孔内杂物，填入M20水泥砂浆到洞深的一半时，将固定卡、托钩插入洞内，塞紧，用画线尺或￠70mm管放在托钩上，用水平尺找平找正，填满砂浆抹平。
（5）柱型散热器的固定卡及托钩的加工以及安装数量、位置、形式必须符合国家标准图集94K402～2《散热器及管道安装》要求。
（6）多组散热器全部卡子托钩安装；成排托钩、卡子需将两端钩、卡栽好，定点拉线，然后再将中间钩、卡按线依次栽好。
（7）圆翼型、长翼型及辐射对流散热器(FDS一I型一Ⅲ型)托钩都按国家标准图集94K402～2《散热器及管道安装》加工，翼型铸铁散热器安装时全部使用上述托钩。
圆翼型每根用2个；托钩位置应为法兰外口往里返50mm处。
长翼型托钩位置和数量按国家标准图集94K402～2《散热器及管道安装》安装。
辐射对流散热器的安装方法同柱型散热器。
固定卡的高度为散热器上缺口中心。
安装方法同柱型散热器。
（8）每组钢制闭式串片型散热器及钢制板式散热器在四角上焊带孔的钢板支架，而后将散热器固定在墙上的固定支架上。
固定支架的位置按设计高度和各种钢制串片及板式散热器的具体尺寸分别确定。
安装方法同柱型散热器(另一种作法是按厂家带来的托钩进行安装)。
在混凝土预制墙板上可以先下埋件，再焊托钩与固定架；在轻质板墙上，钩卡应用穿通螺栓加垫圈固定在墙上。
各种散热器的支托架安装数量应符合表6-11的要求。
3、散热器安装：（1）将柱型散热器(包括铸铁和钢制)和辐射对流散热器的炉堵和炉补心抹铅油，加石棉垫后拧紧。
（2）带腿散热器稳装。
炉补心正扣一侧朝着立管方向，将固定卡里边螺母上至距离符合要求的位置，套上两块夹板，固定在里柱上，带上外螺母，把散热器推到固定的位置，再把固定卡的两块夹板横过来放平正，用自制管扳子拧紧螺母到一定程度后，将散热器找直、找正，垫牢后上紧螺母。
（3）将挂装柱型散热器和辐射对流散热器轻轻抬起放在托钩上立直，将固定卡摆正拧紧。
（4）圆翼型散热器安装。
将组装好的散热器抬起，轻放在托钩上找直找正。
多排串联时，先将法兰临时上好，然后量出尺寸，配管连接。
（5）钢制闭式串片式和钢制板式散热器抬起挂到固定支架上，带上垫圈和螺母，紧到一定程度后找平找正，再拧紧到位。
散热器距墙距离：柱型散热器内表面距离25～40mm，钢制闭式串片型距墙25～40mm.圆翼型距离40～50mm，平行距墙允许偏差5mm，垂直度允许偏差3mm。
4、散热器冷风门安装：（1）按设计要求，将需要打冷风门眼的炉堵放在台钻上打φ8. 4的孔，在台虎钳上用1/8″丝锥攻丝。
（2）将炉堵抹好铅油，加好石棉橡胶垫，在散热器上用管钳子上紧。
在冷风门丝扣上抹铅油，编少许麻丝，拧在炉堵上，用扳子上到松紧适度，放风孔向外斜45度（宜在综合试压前安装）。
（3）钢制串片式散热器、扁管板式散热器打冷风门的散热器数量，在加工定货时提出要求，由厂家负责作好。
（4）钢制板式散热器的放风门采用专用放风门水口堵头，定货时提出要求。
（5）圆翼型散热器放风门安装，按设计要求在法兰上打冷风门眼，作法同炉堵上装冷风门。
五、成品保护要垫木板，以兔歪倒或触地生锈，未刷油漆前应防雨、防锈。
1、散热器组对、试压安装过程中要立向抬运，码放整齐。
在土地上操作放置时下面2、散热器往楼里托运时，应注意不要将木门口、墙角地面磕碰坏。
应保护好柱型炉片的炉腿，避兔碰断。
翼型炉片防止翼片损坏。
3、剔散热器托钩墙洞时，应注意不要将外墙砖顶出墙外。
在轻质墙上栽托钩及固定同时应用电钻打洞，防止将板墙剔裂。
4、钢制串片散热器在运输和焊接过程中防止将叶片碰倒，安装后不得随意踩踏，应将卷曲的叶片整修平整。
5、喷浆前应采取措施保护已安装的散热器，防止污染，保证清洁。
叶片间的杂物应清理干净，并防止掉入杂物。
六、应注意的质量问题1、散热器安装位置不一致。
没按图纸施工或测量炉钩炉卡尺寸不准确造成。
2、散热器对口的石棉橡胶垫过厚，衬垫外径突出对口表面。
原因是使用衬垫厚度超过1.5mm(柱型)或使用双垫，衬垫外径过大，应使用合格的衬垫；圆翼法兰衬垫厚度不得超过3mm。
3、散热器安装不稳固。
这是由于托钩弧度与散热器不符或按触不严密，托钩、炉卡不牢，柱型散热器腿着地不实造成，应采取措施补救。
4、炉钩炉卡不牢不正。
栽人孔洞太浅、洞内清洗不干净，水泥标号太低或砂浆没填实而造成不牢；栽入时没有找正或位置不准确造成炉钩、炉卡不正。
5、炉堵、炉补心上扣过少。
由于丝扣过紧造成安装前应做好丝扣的选试。
6、落地安装的柱型散热器腿片数量不对，位置不均。
要求14片及以下的安装两个腿片，15～24片的应安装3个腿片，25片及以上的安装4个腿片，腿片分布均匀。
7、铸铁柱型散热器20片以上应加拉条固定，拉条采用φ10圆钢制作，拉条丝扣外籍不得超过一个螺母厚度。
8、挂式散热器距地高度按设计要求确定，设计无要求时，一般不低于150mm，但明装散热器上表面不得高于窗台标高。
