cass实验报告总结CASS实验报告总结随着科技的不断进步和社会的不断发展，人们对于心理学的研究也越来越深入。
在心理学领域中，CASS（Computerized Assessment of Social Skills）实验被广泛应用于对人际交往能力的评估和研究。
本文将对CASS实验进行总结和探讨，探究其在心理学研究中的应用和意义。
CASS实验是一种基于计算机技术的心理评估工具，旨在测量个体的社交技能。
该实验通过模拟真实的社交情境，要求被试者在虚拟环境中与计算机程序进行互动。
被试者需要根据情境和角色的不同，采取适当的语言、行为和情绪表达，以评估其社交技能的水平。
CASS实验的优势在于其高度标准化和客观性。
相比传统的心理评估方法，CASS实验能够提供更加准确和客观的数据，避免了主观评价的偏差。
同时，CASS实验的虚拟环境也为研究者提供了更多的控制变量的机会，使得实验结果更加可靠和可重复。
在实际应用中，CASS实验被广泛用于社交焦虑研究和治疗。
社交焦虑是一种常见的心理障碍，患者在社交情境中常常感到紧张和不安。
通过CASS实验，研究者可以评估患者的社交技能水平，并根据评估结果制定相应的治疗方案。
同时，CASS实验还可以用于评估治疗效果，帮助研究者了解治疗对患者社交能力的影响。
除了社交焦虑研究，CASS实验还可以应用于其他心理学领域。
例如，研究者可以利用CASS实验来探究不同年龄段的人群在社交技能方面的差异，从而了解人际交往能力的发展规律。
此外，CASS实验还可以用于研究人际关系中的亲近度和信任度等因素，帮助人们更好地理解人与人之间的互动过程。
然而，CASS实验也存在一些局限性。
首先，虽然CASS实验模拟了真实的社交情境，但与面对面的真实互动相比，仍然存在一定的差异。
这可能会影响被试者的行为和情绪表达，从而对实验结果产生一定的影响。
其次，CASS实验的应用范围相对有限，主要集中在社交焦虑研究和人际交往能力评估方面。
cass软件的认识与使用实验原理(一)认识与使用Cass软件的实验什么是Cass软件•Cass软件是一种强大的数据管理软件，能够帮助用户处理大量复杂的数据。
•Cass软件拥有灵活的数据模型和强大的查询语言，使得用户可以轻松地对数据进行操作和分析。
•Cass软件广泛应用于云计算、大数据和分布式系统等领域，被许多大型企业和机构所采用。
Cass软件的优势•高可扩展性：Cass软件以分布式的方式运行，可以轻松处理海量数据，并且具备良好的横向扩展能力。
•高性能：Cass软件采用了分布式存储和异步写入机制，能够实现高效的数据处理和访问。
•高可靠性：Cass软件通过数据冗余和自动备份，可以保证数据的安全和可靠性。
•灵活的数据模型：Cass软件支持多种数据类型和灵活的数据模型，能够满足不同场景下的数据需求。
Cass软件的基本原理Cass软件的基本原理包括以下几个方面：1. 数据模型•Cass软件采用键值对的数据模型，将数据以行列的形式进行存储和操作。
•行键用于唯一标识一行数据，列用于存储具体的数据，列由列名和列值组成。
•数据可以按照列族进行组织，列族是一组具有相同特性的列的集合。
2. 分布式存储•Cass软件使用分布式存储方式将数据存储在多个节点上，分布在不同的机器上。
•数据的分布式存储可以实现数据的横向扩展和负载均衡，提高系统的性能和可扩展性。
•Cass软件通过一致性哈希算法将数据分散存储在不同的节点上，同时提供了副本机制保证数据的可靠性。
3. 查询语言•Cass软件支持CQL（Cass Query Language）作为查询语言，类似于SQL语言。
•CQL可以实现对数据的增删改查操作，包括创建表、插入数据、查询数据和更新数据等。
•CQL的语法简洁明了，易于理解和使用。
4. CAP原理•Cass软件基于CAP（Consistency、Availability、Partition tolerance）原理设计。

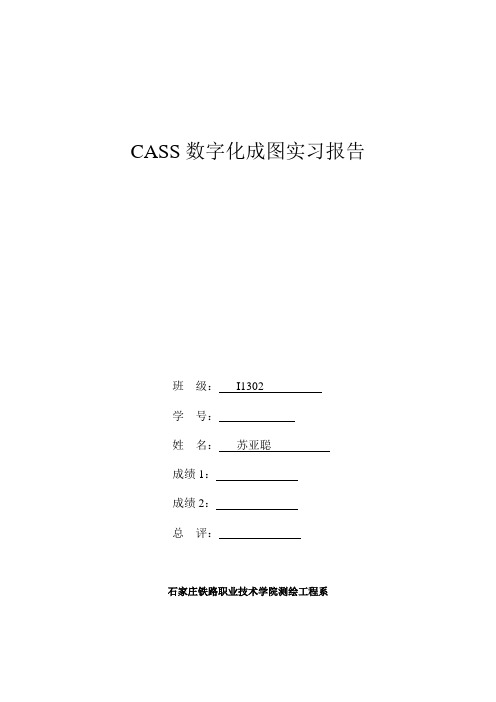

CASS数字化成图实习报告班级：I1302学号：姓名：苏亚聪成绩1：成绩2：总评：石家庄铁路职业技术学院测绘工程系实习一：扫描数字化成图一．扫描数字化简介（介绍概念、用途等内容）地图数字化方法之一。
利用扫描仪将地图图形或图像转换成栅格数据的方法。
扫描数字化基本步骤：纸质地图，扫描转化，拼接子图块，几何校正，屏幕跟踪矢量化，矢量图合成接边，矢量图编辑，存入空间数据库。
二．扫描数字化成图流程（详细的介绍你成图的步骤，多截图，图文并茂）1）插入图框⑴点击Cass菜单栏中“绘图处理”中的“标准图幅50*40”即弹出一个对话框如图：输入图名和左下角坐标，点击确认键（2）插入光栅图像选择工具栏菜单栏的“光栅图像-插入图像”即弹出一个对话框插入要求扫描的图，点击确认，弹出如图，然后点击打开。
（3）图像纠正点击工具栏中的“光栅图像-图像纠正”添加坐标后，点击“误差”其全部为0，然后点击“纠正”完成。
如图：（4）栅格图像的矢量化下拉右侧屏幕菜单点击“坐标定位”然后分别根据地物地貌分别绘出控制点、独立地物、交通设施、水系设施、管线设施、植被园林、土质地貌、境界线等地物和地貌符号，如⑴居民地-一般房屋-小比例尺房屋点击确定，如图：对房屋进行矢量化如图：按如上方法分别绘出水井、公路如图：按如上方法分别绘出陡坎、果园、行树、围墙。
绘制等高线时，高程除以2.5，如能整除则为计曲线，否则为首曲线。
最后绘制高程点和控制点，完成后如图：最后完成后如下图所示：三．实习体会经扫描数字化到矢量数字化是一种值得推广的高效率的地形图数字化方法.其过程相对比较简单,所需劳动力较少,它可以在原有图纸的基础上实现GIS的建库.经理论分析和实践证明此方法是可靠的.数字化成图一旦实现,就可以得到任意比例尺大小的规范化地形、地籍图产品,也将改写传统的手绘单一比例尺出图的历史,从而节省大量的人力、物力和财力,并且其数据不仅可以通过刻录光盘永久保存,而且还可以通过计算机网络实现资源共享,为生产部门提供专业的数据信息.从而加大了测绘业的科技含量.使我们更加了解CASS这个软件更好的利用它来为我们以后的学习和工作出力。

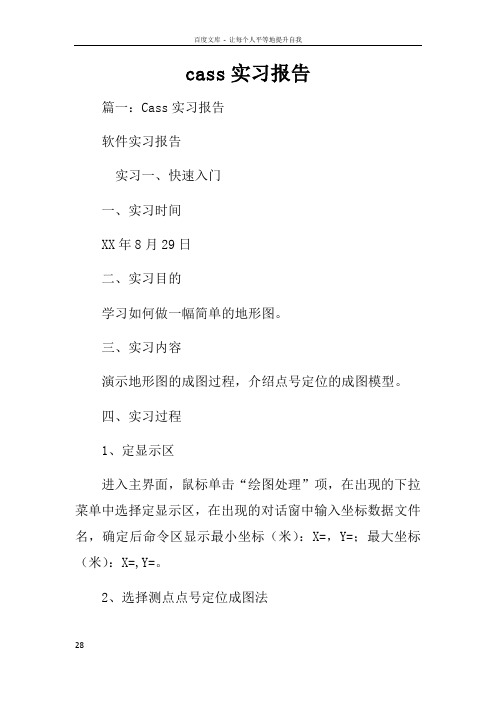

cass实习报告篇一：Cass实习报告软件实习报告实习一、快速入门一、实习时间XX年8月29日二、实习目的学习如何做一幅简单的地形图。
三、实习内容演示地形图的成图过程，介绍点号定位的成图模型。
四、实习过程1、定显示区进入主界面，鼠标单击“绘图处理”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文件名，确定后命令区显示最小坐标（米）：X=，Y=；最大坐标（米）：X=,Y=。
2、选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文件名，命令区提示：读点完成！共读入106个点。
3、展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。
4、绘平面图按照具体方法绘制要求得到的平面图，最后得到成果。
如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“OK”，命令区提示：绘图比例尺1：输入500，回车；点P/：输入92，回车；点P/：输入45，回车；点P/：输入46，回车；点P/：输入13，回车；点P/：输入47，回车；点P/：输入48，回车；点P/：回车；拟合线？输入Y，回车。
1、边点式/2、边宽式：回车。
对面一点点P/输入19，回车，这时平行等外公路就作好了。
其余的同理。
5、绘等高线展高程点：用鼠标左键点取“绘图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到E:\CASS70\DEMO\，选择“确定”，命令区提示：注记高程点的距离（米），直接回车，表示不对高程点注记进行取舍，全部展出来。
建立DTM模型：用鼠标左键点取“等高线”菜单下“建立DTM”，在弹出的对话框中做相应选择后点击确定，生成DTM模型。
绘等高线：用鼠标左键点取“等高线/绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式后“确定”，则系统马上绘制出等高线。
CASS绘图实训总结报告
本次CASS绘图实训包括了数据处理及可视化的基本内容，对于数据处理方面，我们学习了如何用Python进行数据处理及
清洗，最终得到了一份完整的数据集。
而在可视化方面，我们学习了Matplotlib、Seaborn等可视化工具的使用，并绘制了多种图表以展示数据的特征。
通过本次实训，我深刻认识到了数据分析与可视化在数据领域中的重要性。
一方面，数据分析能够帮助我们发现数据的特征，并为后续的数据处理提供依据；另一方面，可视化则能够直观地展示数据的变化趋势和相互关系，使得数据更加易于理解和应用。
在实践环节中，我还发现了一些需要注意的细节。
比如在处理缺失值时，除了要考虑删除缺失项或填充默认值以外，还需要注意补充的值是否合理。
另外，在绘制图表时，X轴和Y轴
的命名、单位等信息也需要详细考虑，以确保图表更加清晰易懂。
总之，本次CASS绘图实训使我受益匪浅，不仅具备了基本的数据处理和可视化能力，也学会了如何合理地采用不同的绘图方式来呈现数据的不同特征。
这些对于日后从事数据分析工作具有十分重要的意义。

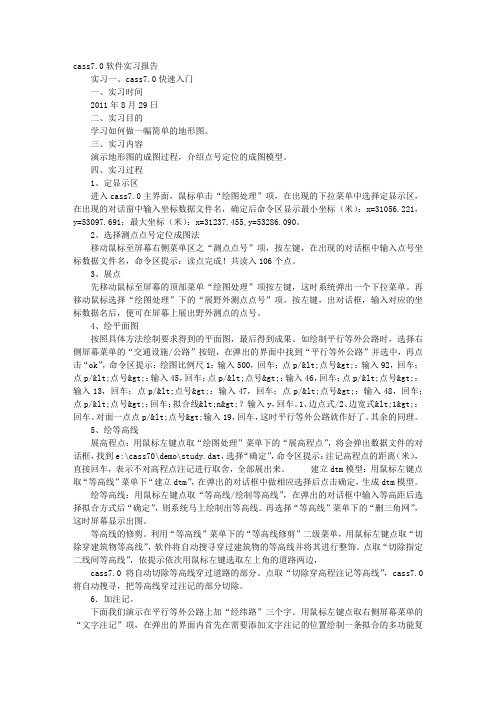

cass7.0软件实习报告实习一、cass7.0快速入门一、实习时间2011年8月29日二、实习目的学习如何做一幅简单的地形图。
三、实习内容演示地形图的成图过程，介绍点号定位的成图模型。
四、实习过程1、定显示区进入cass7.0主界面，鼠标单击“绘图处理”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文件名，确定后命令区显示最小坐标（米）：x=31056.221，y=53097.691；最大坐标（米）：x=31237.455,y=53286.090。
2、选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文件名，命令区提示：读点完成！共读入106个点。
3、展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。
4、绘平面图按照具体方法绘制要求得到的平面图，最后得到成果。
如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“ok”，命令区提示：绘图比例尺1：输入500，回车；点p/<点号>：输入92，回车；点p/<点号>：输入45，回车；点p/<点号>：输入46，回车；点p/<点号>：输入13，回车；点p/<点号>：输入47，回车；点p/<点号>：输入48，回车；点p/<点号>：回车；拟合线<n>？输入y，回车。
1、边点式/2、边宽式<1>：回车。
对面一点点p/<点号>输入19，回车，这时平行等外公路就作好了。
上机实验报告（四）用CASS8.0作数字化一、实验目的1、熟悉Cass制图环境2、掌握在计算机制图中扫描矢量化处理。
3、掌握用南方Cass制图软件扫描矢量化的基本步骤与基本方法。
4、进一步对计算机制图课堂知识加深了解。
二、实验内容1、运行南方Cass软件，在Cass中载入数据：2、图象纠正，对图象进行变形纠正并赋以坐标：3、图像纠正完毕后，进行矢量化处理（1）、对线状要素数字化：对于线状要素，首先点击多段线命令，然后在图上选择要素的特征点，连成多段线。
对于曲线部分，用折线段来替代，曲率小时取点较少，大时可多取些点，尽量避免冗余数据。
数据采集要尽量与原图保持一致，但要识别出原图中模糊、毛刺、斑点等质量问题，做到精益求精。
数字化时，要正确划分要素个体，不要多个要素连成一体，也不要单一要素分成若干段。
对于能用线状符号描述的，只需数字化符号的中心线或控制线、边界线即可；不能用符号描述的，可以整体数字化。
数字化时，有时找中心线很困难，可以沿着某边数字化，完成后再整体平移到中心线处。
数字化具有平行、垂直、相交、相切、相连等关系的要素，需要使用捕捉功能，以及复制、镜象、旋转等操作，保证要素的精确、完整。
（2）、对面状要素数字化：对于面状要素，首先点击多段线命令，然后在图上选择面域边界的特征点，连成闭合的多段线。
对面状要素，数字化为闭合的多段线，一定在结束时选择闭合命令，或在多段线属性中选择闭合，首尾点重合不表示闭合。
数据点的采集要符合实际，如房屋的墙体一般是平直的，并且前后面保持平行，对于共用边界，要严格保证边界的一致，不要出现空洞、交叠的现象，做到不重、不漏。
可以采用捕捉、复制等手段。
对于不同层要素，也要注意相互的关系，点与线、线与线，线与面，面与面等的关系是否正确。
（3）、对点状要素数字化：对于点状要素，数字化为点，点的采集要尽量位于要素中心，可以适当放大要素。
实验成果三、实验总结通过此次试验我掌握掌握用南方CASS8.0软件进行数字化，包图形的校正和数据的矢量化。
实验报告时间：2011年10月姓名：赵文瑞班级学号：1002601-28 指导老师：王平实验名称：点号定位实验目的与要求：1）掌握数字地形图的基本作图方法和技巧，熟悉CASS7常用的各操作命令；2)会用cass绘平面图与等高线实验地点：湖南城市学院朝阳校区实验楼408实验原理：电脑自动识别全站仪数据后用cass成图软件工具成图实验内容与步骤：1、定显示区进入CASS软件的主界面后，鼠标左键单击“绘图处理”项，在下拉菜单中选择定显示区。
2、选择点号定位成图移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在弹出对话框中输入点号坐标数据文件名。
3、展野外测点点号移动鼠标至菜单“绘图处理”项按鼠标左键，在弹出下拉菜单选择“绘图处理\展野外测点点号”项，在弹出对话框中输入对应的坐标数据名后，便可展出野外测点的点号。
4、绘平面图用cass成图软件绘制所要得到的平面图。
5、绘等高线1）展高程点：鼠标左键单击“绘图处理\展高程点”，在弹出数据文件的对话框中选择“确定”，将所有的高程点全部展出来。
2）建立DTM模型：鼠标左键单击“等高线\建立DTM”，在弹出的对话框中选择相应的文件后点击确定，将自动生成DTM模型。
3）绘等高线：鼠标左键单击“等高线\绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式并“确定”，则系统马上绘制出等高线。
再选择“等高线”菜单下的“删三角网”，等高线就会只成功。
4）等高线的修剪。
利用“等高线”菜单下的“等高线修剪”二级菜单，用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。
6．加注记用cass中的文字标注给指定地方加文字注记。
7、加图框用鼠标左键点击“绘图处理”菜单下选择图幅并填写相关信息就可以。
8、绘图单击鼠标左键选取“文件\用绘图仪或打印机出图”，选好图纸尺寸、图纸方向之后，将“打印比例”，再将所绘的图形打印出来。
，实验心得与体会：cass软件已经对数字测图来说是相当重要，我们要绘好图一定要先学好cass成图软件，熟练掌握cass成图软件中的各种工具的用法，对于点号定位法，可以说是数字成图的基本，更应熟练掌握。
实验报告时间：2011年10月姓名：赵文瑞 班级学号： 1002601-28 指导教师：王平实验名称：CASS8.0在工程中的应用实验目的与要求：掌握基本几何要素的查询、土方量的计算、断面图的绘制、公路曲线设计、面积应用以及如何进行图数转换。
实验地点：湖南城市学院朝阳校区实验楼408实验原理：根据cass中的工具电脑计算实验内容与步骤：查询指定点坐标用鼠标点取“工程应用”菜单中的“查询指定点坐标”。
用鼠标点取所要查询的点即可查询两点距离及方位用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。
用鼠标分别点取所要查询的两点即可。
查询线长用鼠标点取“工程应用”菜单下的“查询线长”。
用鼠标点取图上曲线即可。
查询实体面积选择“工程应用”菜单下的“查询实体面积”，用鼠标点取待查询的实体的边界线或内部点即可。
土方量的计算1 ） DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
1. 根据坐标计算2. 根据图上高程点计算首先要展绘高程点，（可以只要高程点，更直观），然后用复合线画出所要计算土方的区域，要求同DTM法。
3. 根据图上的三角形计算展高程点后，建立DTM。
或可对用上面的完全计算功能生成的三角网进行必要的添加和删除，使结果符合实际地形。
2） 方格网法土方计算由方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个长方体的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
绘制断面图绘制断面图的方法有四种，一种是由图面生成，另一种是根据里程文件来生成，还有根据等高线和根据三角网。
1．由图面生成有根据坐标文件和根据图上高程点两种方法。
2. 根据里程文件生成一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。
cass实验报告总结
Cass实验报告总结
Cass实验是一种常见的实验方法，用于研究化学反应和材料性质。
在这个实验中，我们使用了Cass实验来研究某种化学反应的机理和特性。
在实验过程中，我们收集了大量的数据，并进行了详细的分析和总结。
以下是我们对Cass实验的报告总结：
实验目的：我们的实验目的是研究某种化学反应的动力学和热力学特性，以便
更好地了解该反应的机理和应用。
实验方法：我们使用了Cass实验装置，通过改变反应条件和参数，如温度、压力、催化剂等，来研究反应的特性。
我们还利用了各种仪器和技术，如质谱仪、红外光谱仪等，对反应产物进行分析和鉴定。
实验结果：通过实验，我们得到了大量的数据和结果。
我们发现，在不同的温
度和压力下，反应速率和产物选择性有显著的变化。
我们还发现了一些新的反
应产物和中间体，为进一步研究提供了新的线索。
实验结论：根据实验结果，我们得出了一些结论和推论。
我们认为该反应是一
个复杂的多步骤反应，受到温度和压力等因素的影响较大。
我们还对反应机理
和动力学参数进行了初步的分析和讨论。
实验意义：通过该实验，我们对该化学反应的特性和机理有了更深入的了解，
为进一步的研究和应用提供了重要的参考和基础。
我们的实验结果也对相关领
域的理论和实践具有一定的指导意义。
总结：Cass实验是一种有效的研究方法，可以为我们提供大量的数据和信息，
帮助我们更好地了解化学反应和材料性质。
通过本次实验，我们对Cass实验的
原理和应用有了更深入的认识，也为我们今后的研究工作提供了重要的经验和启示。
学院：市政与测绘工程学院专业：测绘工程班级：1002601姓名：翟彬彬学号：1002601-04实验时间：2011年10月实验地点：湖南城市学院指导老师：王平目录实验一、点号定位 (3)实验二、测制地形图 (7)实验三、测制地籍图 (13)实验四、用南方CASS软件进行数字化 (21)实验五、CASS在工程中的应用 (25)CASS软件上机实验报告实验一、点号定位班级：1002601 姓名：翟彬彬学号：1002601-04一、实验目的1、了解CASS数字化地形地籍成图软件集成环境界面和功能；2、掌握地形图的基本作图方法，熟悉CASS常用的操作命令。
3、学习如何做一幅简单的地形图。
二、实验原理根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见，然后再在所定区域内展点，再根据所展的点号及其属性画出相应的地物和地貌。
三、实验内容演示地形图的成图过程，介绍点号定位的成图模型。
四、实验数据在本次试验中，所用数据为测绘1002601班指定的“study.dat”数据文件。
五、实验步骤1、定显示区进入CASS主界面，鼠标单击“绘图处理”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文件名，确定后命令区显示最小坐标（米）：X=31056.221，Y=53097.691；最大坐标（米）：X=31237.455,Y=53286.090。
2、选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文件名，命令区提示：读点完成！共读入106个点。
3、展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。
4、绘平面图按照具体方法绘制要求得到的平面图，最后得到成果。
如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“OK”，命令区提示：绘图比例尺1：输入500，回车；点P/<点号>：输入92，回车；点P/<点号>：输入45，回车；点P/<点号>：输入46，回车；点P/<点号>：输入13，回车；点P/<点号>：输入47，回车；点P/<点号>：输入48，回车；点P/<点号>：回车；拟合线<N>？输入Y，回车。
1、边点式/2、边宽式<1>：回车。
对面一点点P/<点号>输入19，回车，这时平行等外公路就作好了。
其余的同理。
5、绘等高线展高程点：用鼠标左键点取“绘图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到E:\CASS70\DEMO\STUDY.DAT，选择“确定”，命令区提示：注记高程点的距离（米），直接回车，表示不对高程点注记进行取舍，全部展出来。
建立DTM模型：用鼠标左键点取“等高线”菜单下“建立DTM”，在弹出的对话框中做相应选择后点击确定，生成DTM模型。
绘等高线：用鼠标左键点取“等高线/绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式后“确定”，则系统马上绘制出等高线。
再选择“等高线”菜单下的“删三角网”，这时屏幕显示出图。
等高线的修剪。
利用“等高线”菜单下的“等高线修剪”二级菜单，用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。
点取“切除指定二线间等高线”，依提示依次用鼠标左键选取左上角的道路两边，CASS将自动切除等高线穿过道路的部分。
点取“切除穿高程注记等高线”，CASS将自动搜寻，把等高线穿过注记的部分切除。
6．加注记。
下面我们演示在平行等外公路上加“经纬路”三个字。
用鼠标左键点取右侧屏幕菜单的“文字注记”项，在弹出的界面内首先在需要添加文字注记的位置绘制一条拟合的多功能复合线，然后在注记内容中输入“经纬路”并选择注记排列和注记类型，输入文字大小确定后选择绘制的拟合的多功能复合线即可完成注记。
经过以上各步，生成所要的图。
7、加图框用鼠标左键点击“绘图处理”菜单下的“标准图幅（50×40）”，在弹出的界面内在“图名”栏里，输入“建设新村”；在“测量员”、“绘图员”、“检查员”各栏里分别输入“张三”、“李四”、“王五”；在“左下角坐标”的“东”、“北”栏内分别输入“53073”、“31050”；在“删除图框外实体”栏前打勾，然后按确认。
这样这幅图就作好了。
8、绘图用鼠标左键点取“文件”菜单下的“用绘图仪或打印机出图”，进行绘图。
选好图纸尺寸、图纸方向之后，用鼠标左键点击“窗选”按钮，用鼠标圈定绘图范围。
将“打印比例”一项选为“2：1”（表示满足1：500比例尺的打印要求），通过“部分预览”和“全部预览”可以查看出图效果，满意后就可单击“确定”按钮进行绘图了。
六、实验体会通过本次实验我熟悉了Auto CAD制图环境，了解了CASS数字化地形地籍成图软件集成环境界面和功能；掌握了地形图的基本作图方法，熟悉了CASS常用的操作命令，学会了并亲手绘制了一幅简单的地形图。
指导老师签字：CASS软件上机实验报告实验二、测制地形图班级：1002601 姓名：翟彬彬学号：1002601-04一、实验目的1、学会使用CASS成图软件进行地形图内业成图；2、掌握“草图法”和“简码法”成图方法。
3、学会使用CASS成图软件生成等高线。
4、掌握不规则三角网的构建与修改方法。
5、通过实习，掌握测制地形图的方法和步骤。
二、实验原理对于图形的生成，CASS提供了“草图法”、“简码法”、“电子平板法”、“数字化仪录入法”等多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图形编辑窗口中，操作十分方便。
首先，要确定计算机内是否有您要处理的坐标数据文件（即您是否将野外观测的坐标数据从电子手簿或带内存的全站仪传到计算机上来）。
如果没有，则要进行数据通讯。
三、实验内容本章要学习的内容有：数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；绘制平面图；绘制等高线（绘制地形图）；图形编辑（包括常用编辑、图形分幅、图幅整饰等）；地形测图的基本技巧。
四、实验数据在本次试验中，所用数据为测绘1002601班指定的“YMSJ.DAT”数据文件。
五、实验步骤1、“点号定位”法作业流程（1）定显示区首先移动鼠标至“绘图处理”项，按左键，在下拉菜单中选择“定显示区”项，按左键，即出现一个对话窗，这时，需输入碎部点坐标数据文件名。
可直接通过键盘输入，如在“文件（N）:”（即光标闪烁处）输入E:＼CASS70＼DEMO＼YMSJ.DAT后再移动鼠标至“打开（O）”处，按左键。
也可参考WINDOWS选择打开文件的操作方法操作。
（2）选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位/点号定位”项，按左键，在出现的对话框中输入点号坐标点数据文件名E:＼CASS70＼DEMO＼YMSJ.DAT后，命令区提示：读点完成！共读入60点。
（3）绘平面图根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。
系统中所有地形图图式符号都是按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放在“植被园林”这一层。
具体操作与第一章大体相似。
2、“点号定位”法作业流程（1）定显示区此步操作与“点号定位”法作业流程的“定显示区”的操作相同。
（2）选择坐标定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位”项，按左键，即进入“坐标定位”项的菜单。
如果刚才在“测点点号”状态下，可通过选择“CASS成图软件”按钮返回主菜单之后再进入“坐标定位”菜单。
（3）绘平面图与“点号定位”法成图流程类似，需先在屏幕上展点，根据外业草图，选择相应的地图图式符号在屏幕上将平面图绘出来，区别在于不能通过测点点号来进行定位了。
仍以作居民地为例讲解。
移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图2-19所示的对话框。
再移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。
3、“简码法”工作方式（1）定显示区此步操作与“草图法”中“测点点号”定位绘图方式作业流程的“定显示区”操作相同。
（2）简码识别移动鼠标至“绘图处理”项，按左键，出现下拉菜单。
移动鼠标至“简码识别”项，该处以高亮度（深蓝）显示，按左键，即出现如图2-33所示对话窗。
输入带简编码格式的坐标数据文件名（此处以C：＼CASS70＼DEMO＼YMSJ.DAT为例）。
当提示区显示“简码识别完毕！”同时在屏幕绘出平面图形。
4、绘制等高线、建立数字地面模型与实习一大体相同。
5、修改数字地面模型（1）删除三角形先将要删除三角形的地方局部放大，再选择“等高线”下拉菜单的“删除三角形”项，命令区提示选择对象：这时便可选择要删除的三角形，如果误删，可用“U”命令将误删的三角形恢复。
（2）过滤三角形可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
（3）增加三角形选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
（4）三角形内插点选择此命令后，可根据提示输入要插入的点:在三角形中指定点（可输入坐标或用鼠标直接点取），提示高程（米）=时，输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形，同时原三角形会自动被删除。
（5）删三角形顶点用此功能可将所有由该点生成的三角形删除。
因为一个点会与周围很多点构成三角形，如果手工删除三角形，不仅工作量较大而且容易出错。
这个功能常用在发现某一点坐标错误时，要将它从三角网中剔除的情况下。
（6）重组三角形指定两相邻三角形的公共边，系统自动将两三角形删除，并将两三角形的另两点连接起来构成两个新的三角形，这样做可以改变不合理的三角形连接。
如果因两三角形的形状特殊无法重组，会有出错提示。
（7）删三角网生成等高线后就不再需要三角网了，这时如果要对等高线进行处理，三角网比较碍事，可以用此功能将整个三角网全部删除。
（8）修改结果存盘通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。
这样，绘制的等高线不会内插到修改前的三角形内。
六、实验体会通过这次的实验，我掌握测制地形图的方法和步骤，学会了地形测图的基本技巧运用地形测图的基本技巧绘制简单的平面图，掌握了“草图法”和“简码法”成图方法。
