四大管道安装施工质量验收范围划分表

管道安装验收表格大全管道安装是一项重要的工程，验收工作也是至关重要的环节。

为了确保管道安装质量，需要进行验收并填写相应的表格记录。

下面是一份管道安装验收表格大全，供参考使用。

一、管道配件验收表格管道配件是管道安装中不可或缺的一部分，下面是管道配件验收表格：序号零部件名称规格型号数量验收标准验收结果1 弯头90度12 规格齐全，无损合格2 直通DN50 20 质量良好，无裂纹合格3 转换器DN80 8 型号正确，无锈蚀合格二、管材验收表格管材是管道安装的主要材料，下面是管材验收表格：序号材质规格数量验收标准验收结果1 镀锌钢管DN50 30 表面无锈蚀，管径合格合格2 不锈钢管DN80 20 表面光滑，手感沉重合格3 塑料管DN100 50 规格一致，无毛刺合格三、管道支架验收表格管道支架是管道安装中的重要设备，下面是管道支架验收表格：序号材质规格数量验收标准验收结果1 不锈钢DN50 30 数量充足，安装牢固合格2 防腐木材DN80 20 防腐效果良好，外观平整合格3 钢制DN100 50 焊接牢固，无变形合格四、管道安装验收表格管道安装是整个工程的核心环节，下面是管道安装验收表格：序号验收项目验收标准验收结果1 管道埋深入土深度符合要求，避免管道露出或埋得过深合格2 管道连接接头无渗漏，封闭性能良好合格3 管道支架位置正确，材质牢固合格4 管道保温保温效果良好，导热系数符合施工标准合格5 管道防腐防腐效果良好，表面平整无毛刺合格6 管道开孔开孔位置符合设计要求，无破损合格7 管道标志标志清晰，内容规范合格8 管道放线确保管线与设计图一致，避免出现误差合格9 管道清理管道内无杂质，清洗干净合格10 管道试压试压合格，无渗漏合格11 管道安全安装过程符合安全规范，避免出现安全事故合格五、管道安装验收工作是管道工程的重要环节，充分做好管道安装质量的控制和管道验收工作是保证工程质量的重要保障。

不同的管道配件和管材需要不同的验收标准，验收人员要仔细查看验收标准并填写相应的表格。

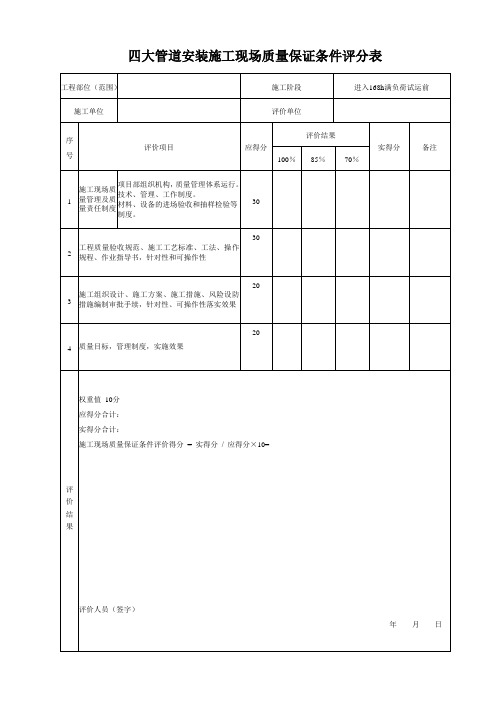

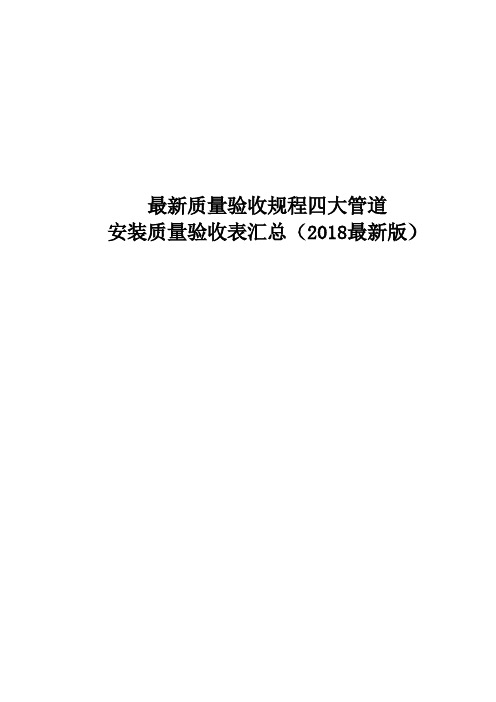

最新质量验收规程四大管道安装质量验收表汇总（2018最新版）表12.1.1 管道检查及清理表12.1.2 预制管道检查续表12.1.2表12.1.3 阀门检查安装表12.2.1 支吊架安装续表12.2.1DL / T 5210.3 —2018续表12.2.1表12.3.1 主蒸汽管道及再热蒸汽热段管道安装DL / T 5210.3 —2018表12.3.2 再热冷段管道系统安装DL / T 5210.3 —2018 续表12.3.2续表12.3.1表12.3.3 主给水管道系统安装DL / T 5210.3 —2018表12.3.4 位移指示器安装表12.3.5 蠕变监察段及蠕胀测点安装表12.3.6 蒸汽管道吹扫续表12.3.6表12.3.7 给水系统管道冲洗表12.4.1 管道蠕变测量记录机组工程编号：表12.4.2位移指示器安装记录机组 工程编号：单位工程名称 分部工程名称 分项工程名称检验批名称序号安装位置安装标高 （m ）设计膨胀量 （mm ）热态指示器刻度值（mm ）位移指针原始安装位置x －xy －y z －zx －xy －yz －z1对正刻度盘上“0”点2 3 4 5 6 7验收单位 验 收 意 见 验 收 签 字施工单位 年 月 日 设计单位 年 月 日 制造单位 年 月 日 总承包单位 年 月 日 监理单位 年 月 日 建设单位年月日表12.4.3 流量测量装置安装记录机组工程编号：表12.4.4 管道、管件检查记录机组工程编号：表12.4.5 管道安装追溯记录机组工程编号：表12.4.6 支吊架安装调整记录机组工程编号：表12.4.7 阀门检查（检修）、试验验收记录机组工程编号：表12.4.8 管道试压前检查签证机组工程编号：表12.4.9 隐蔽工程签证单机组工程编号：表12.4.10 管道严密性试验签证单机组工程编号：表12.4.11 管道系统吹扫（冲洗）签证单机组工程编号：DL / T 5210.3 —2018表12.5.1 四大管道安装单位工程施工质量技术文件核查表机组工程编号：。

安装工程质量验收范围划分表及质量验收资料编制说明一、质量验收范围划分表及质量验收资料的编制1、编制依据：XX水泥厂安装工程施工质量验收范围划分表质量及验收资料编制主要依据是：XX有限公司4500t/d熟料新型干法水泥生产线技改项目建筑安装工程施工承包合同中合同附件1 《技术标准和要求》中1.2设备安装部分所列的规程、规范、标准及要求。

施工质量验收范围划分表及质量验收资料内容根据上述规程、规范、标准及要求进行编制，根据工程具体情况，可根据设计、或者相关联的标准作相应的增补。

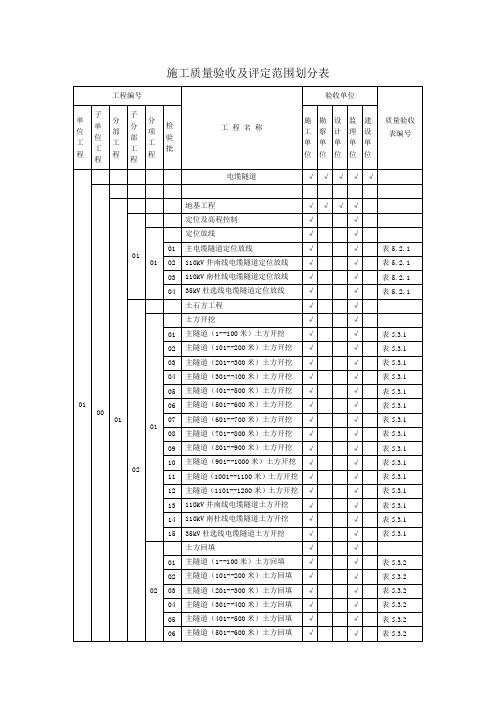

2、施工质量验收范围划分表的编制要求：⑪施工质量验收范围划分表的编制采用专业、单位、分部、分项、检验批分级编码制，以二位英文或数字编码为基础；⑫专业编码作为一级代码将全场的安装工程分为三个系即：机务专业采用英文字母两位编码JW表示；电气专业采用英文字母两位编码位DQ表示；热控专业采用英文字母两位编码RK表示；⑬单位工程作为二级编码严格按中华人民共和国电力行业标准《电力建设施工质量验收及评价规程》DL/T5210之中的施工质量验收范围划分表的工程编号中的代码号执行。

编号的基本格式如下：JW 01 01 01 01 检验批分项工程编号不允许删减，必须保持其基本格式，无后续项的，后续项代码均为两位数字编码00表示。

如：电气专业第一个单位工程的第一个分部工程的工程编号为：DQ01010000。

3、质量验收资料的基本格式：①表式全部采用WORD文档格式编制；②纸张采用标准A4纸（质量70克/m2；面页尺寸297毫米X210毫米）；③工程施工质量验收表表头采用四号仿宋GB-2312加粗字标写在面页上边框的居中位置；工程编号标采用五号仿宋GB-2312写在面页边框的左上角，性质标写在上边框的中部，表号填写在面页边框的右上角；④页边距上设置为20mm；页边距下设置为15mm；页边距左设置为30mm；页边距右设置为10mm；⑤表格形式执行《电力建设施工质量验收及评价规程》的样表，最小行高设计为8毫米，内容填写字体采用5#宋体，验收结果及结论两栏中填写字体采用5#仿体GB-2312，工序内容较多项目可根据情况加大行高，填写字体也可使用小五号标准字体，验收结论一栏行高值为20毫米，验收单位签字栏和下属各相关单位签字栏行高10毫米，结论、验收签证栏布置在页尾；⑥含有续表的质量验收资料第一页在右上角的表号后添加 (1)后续表格依此类推添加（2）、（3），续表台头部分不变，结论、验收签证栏布置续表页尾，面页内容较少不满足面页整体布置要求时，按最小行高及面页的行距布置空格以满足面页整体要求；⑦质量验收资料编制时间格式应是“××××年××月××日”，如“2003年06月30日”不能有“2003-06-30”或其它格式；⑧质量验收资料不能存在空格，没有可填写内容的，应在本格内划斜线(从左下角到右上角），斜线应规范、一致。

附录A 管道工程安装质量验收评定表表A.0.1 管道预制检验批质量验收记录
表A.0.2 管道安装检验批质量验收记录
表A.0.3 法兰连接检验批质量验收记录
表A.0.4 快速接头检验批质量验收记录
表A.0.5阀门安装检验批质量验收记录
表A.0.6检测装置安装检验批质量验收记录
表A.0.7支、吊、托架检验批质量验收记录
表A.0.8 静电接地装置检验批质量验收记录
表A.0.11管道绝热检验批质量验收记录
附录B 施工过程检验、试验记录表表B.0.1 管子及管道附件进场检验记录
表 B.0.2 阀门试验记录
word.
表B.0.3 安全阀最初调试记录表
word.
表 B.0.4 安全阀最终调试记录
word.
表B.0.5 管道焊接检查记录
操作人：报告人：专业工程师：
word.
表B.0.6 管道安装隐蔽工程验收记录
B.0.7 静电接地装置测试记录
记录人：B.0.8 管道系统压力试验记录
B.0.9 管道系统吹扫记录
B.0.10 超声波检测报告
B.0.11 射线检测报告
附录C 焊缝外观质量分级管道焊缝质量分级标准
注：①当咬边经过磨削修整并平滑过渡时，按焊缝一侧较薄母材最小允许厚度值评定。

②表中a为设计焊缝厚度；b为焊缝宽度；T为母材厚度。

最新文件仅供参考已改成word文本。

方便更改如有侵权请联系网站删除。
