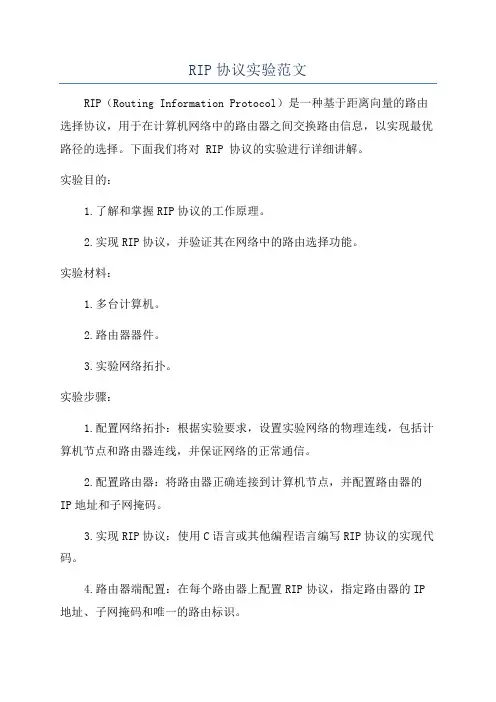

RIP协议实验范文RIP（Routing Information Protocol）是一种基于距离向量的路由选择协议，用于在计算机网络中的路由器之间交换路由信息，以实现最优路径的选择。

下面我们将对 RIP 协议的实验进行详细讲解。

实验目的：1.了解和掌握RIP协议的工作原理。

2.实现RIP协议，并验证其在网络中的路由选择功能。

实验材料：1.多台计算机。

2.路由器器件。

3.实验网络拓扑。

实验步骤：1.配置网络拓扑：根据实验要求，设置实验网络的物理连线，包括计算机节点和路由器连线，并保证网络的正常通信。

2.配置路由器：将路由器正确连接到计算机节点，并配置路由器的IP地址和子网掩码。

3.实现RIP协议：使用C语言或其他编程语言编写RIP协议的实现代码。

4.路由器端配置：在每个路由器上配置RIP协议，指定路由器的IP 地址、子网掩码和唯一的路由标识。

5.路由器之间的通信：通过路由器之间的链路交换路由信息，使用RIP协议传递路由表。

6. Routetable 的更新：根据收到的 RIP 报文更新本地的Routetable。

7.路由选择：利用最小跳数法则选择最短路径，更新最优路径。

实验注意事项：1.确保网络拓扑结构合理，所有计算机和路由器均正常连接。

2.编写RIP协议的实现代码时，应仔细理解RIP协议的工作原理，并确保代码的正确性。

3.在路由器之间配置RIP协议时，注意配置正确的IP地址、子网掩码和唯一的路由标识。

4.实验过程中，注意观察路由器之间的路由信息交换情况，并及时处理出现的错误。

实验结果和分析：1.观察实验网络中路由器之间的路由信息交换情况，确保RIP报文正常传递。

2.比较实验中不同路径的选择和路由器之间的通信质量，验证RIP协议的路由选择功能。

3.检查局域网内每个计算机是否能够正常访问其他计算机，验证RIP 协议的正确性。

实验总结：通过本次RIP协议实验，我们深入了解和掌握了RIP协议的工作原理和实现方法。

RIP协议实验范文RIP（Routing Information Protocol）是一种用于在计算机网络中动态计算路由表的协议。

它被广泛用于局域网和广域网中，以及互联网的早期阶段。

RIP协议采用了距离矢量的路由选择算法，通过交换路由信息来更新路由表。

首先，我们来介绍一下RIP协议的特点。

RIP协议采用的是基于距离的路由选择算法，其中距离被定义为到达目标的跳数。

RIP协议使用UDP协议进行路由信息的交换，使用固定的端口号520。

RIP协议支持最大15个跳数，超过15个跳数的路由被认为是无效的。

RIP协议使用周期性的路由信息更新，通常是每30秒一次。

RIP协议的工作原理是通过路由器之间的交换路由信息来建立和维护路由表。

每个路由器会广播自己所知道的全部路由信息，并接收其他路由器发送的路由信息。

通过比较接收到的路由信息和本地路由表中的信息，路由器会选择最短路径，并更新自己的路由表。

当一个路由器的路由表发生变化时，它会向相邻的路由器发送更新信息，其他路由器接收到更新信息后会重新计算路由表。

为了验证RIP协议的工作原理，我们可以进行以下实验。

首先，搭建一个局域网或广域网的实验环境，选择至少两台路由器。

通过配置路由器的IP地址和子网掩码，以及启用RIP协议，建立路由器之间的连接。

然后，通过在路由器上查看路由表和交换路由信息的日志，可以观察RIP协议的工作过程。

可以模拟网络中一些节点的故障或路由链路的变化，观察路由表的变化过程，以及路由器之间的路由信息交换。

通过对比路由表的变化和路由信息的交换过程，可以验证RIP协议的正确性和可靠性。

最后，我们来讨论一下RIP协议的优缺点。

RIP协议的优点是简单易用、实现成本低、配置简单，适用于中小规模网络。

RIP协议的缺点是速度较慢，因为它采用的是固定时间间隔发送路由信息和周期性的路由计算。

此外，RIP协议只考虑了跳数，没有考虑具体的带宽和延迟等因素，因此在复杂网络中可能会导致路径选择不优。

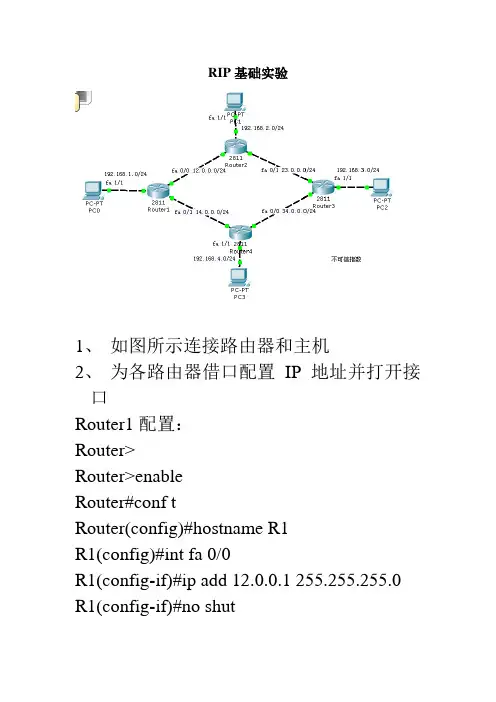

RIP基础实验1、如图所示连接路由器和主机2、为各路由器借口配置IP地址并打开接口Router1配置：Router>Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#int fa 0/0R1(config-if)#ip add 12.0.0.1 255.255.255.0 R1(config-if)#no shutR1(config-if)#int fa 0/1R1(config-if)#ip add 14.0.0.1 255.255.255.0 R1(config-if)#no shutR1(config-if)#exitR1(config)#int fa 1/1R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shutRouter2配置：Router>enableRouter#conf tRouter(config)#host R2R2(config)#interface fastEthernet 0/0R2(config-if)#ip add 12.0.0.2 255.255.255.0 R2(config-if)#no shutR2(config-if)#exitR2(config)#int fa 0/1R2(config-if)#ip add 23.0.0.2 255.255.255.0 R2(config-if)#no shutR2(config-if)#exitR2(config)#int fa 1/1R2(config-if)#ip add 192.168.2.2 255.255.255.0R2(config-if)#no shutRouter3配置：Router>enableRouter#conf tRouter(config)#host R3R3(config)#int fa 0/1R3(config-if)#ip add 23.0.0.3 255.255.255.0 R3(config-if)#no shutR3(config-if)#exitR3(config)#int fa 0/0R3(config-if)#ip add 34.0.0.3 255.255.255.0 R3(config-if)#no shutR3(config-if)#exitR3(config)#int fa 1/1R3(config-if)#ip add 192.168.3.3 255.255.255.0R3(config-if)#no shutRouter4配置：Router>enableRouter#conf tRouter(config)#host R4R4(config)#int fa 0/0R4(config-if)#ip address 34.0.0.4 255.255.255.0R4(config-if)#no shutR4(config-if)#exitR4(config)#int fa 0/1R4(config-if)#ip addR4(config-if)#ip address 14.0.0.4 255.255.255.0R4(config-if)#no shutR4(config-if)#exitR4(config)#int fa 1/1R4(config-if)#ip address 192.168.4.4 255.255.255.0R4(config-if)#no shut3、配置主机的IP地址和网关地址PC0：PC1：PC2：PC3：4、用show ip route 命令察看各路由器路由表，观察直连路有5、配置RIP路由协议：R1配置：R1(config)#router ripR1(config-router)#network 12.0.0.0R1(config-router)#network 14.0.0.0R1(config-router)#network 192.168.1.0 R2配置：R2(config)#router ripR2(config-router)#network 192.168.2.0 R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0R3配置：R3(config)#router ripR3(config-router)#network 192.168.3.0 R3(config-router)#network 23.0.0.0R3(config-router)#network 34.0.0.0R4配置：R4(config)#router ripR4(config-router)#network 192.168.4.0 R4(config-router)#network 34.0.0.0R4(config-router)#network 14.0.0.0 6、用show ip route 命令观察各路由器的路由表变化7、观察各路由条目的度量值和管理距离值8、用ping测试各个点之间的连通性。

实验报告南通大学计算机科学与技术学院软件工程专业**年级*班实验时间：2019年10月28日姓名：沈** 学号：**********实验名称：路由信息协议（RIP）实验一、实验目的1．掌握利用路由器划分子网的方法，并对路由器的各个接口设置IP地址。

2．掌握路由信息协议（RIP）的配置方式。

二、实验设备1．路由器、计算机、直通线、交叉线2．实验所用的拓扑图如图所示。

三、实验内容1. 将各类设备进行连接和配置，完成RIP协议的编写2. 深入理解RIP协议的规则四、实验步骤1．按照图8‐1所示进行设备的连接和配置。

2. RouterA的基本配置如下：3．RouterB的基本配置如下：4．配置RouterA的RIP路由如下。

5．配置RouterB的静态路由如下。

6．查看配置。

在RouterA运行show ip router命令会显示如下所示的路由信息。

其中，“R192.168.3.0/4[1/0]via192.168.2.2”就是我们加上去的RIP路由。

在上面显示的信息中，C为直连网络，R为RIP路由。

在RouterB运行show ip router命令会显示如下所示的路由信息。

7．测试PC1，PC2，PC3，PC4是否能互相Ping通，如果能，则表示达到了实验的要求。

8．删除路由协议：Router(config)#no router rip五、实验拓扑结构图六、实验结果及分析七、实验总结及体会通过此次试验，成功掌握了利用路由器划分子网的方法，并对路由器的各个接口设置IP地址。

掌握了路由信息协议（RIP）的配置方式。
