动态路由rip2实验报告

实验6.2：RIP动态路由的配置实验目的某学校有两个相隔较远的校区，每个校区是一个独立的局域网，每个校区出口用一台路由器连接，由于两校区相隔较远，需通过另一台路由器转接。

要求采用RIP协议做适当配置实现两个校区的正常访问。

通过本实验理解RIP路由协议的原理和工作方式。

掌握RIP动态路由的配置，实现网络互连互通。

实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台； Packet Tracer5.3网络仿真软件1套；仿真设备有路由器3台、PC机3台、连接线路若干。

实验步骤步骤1用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加3台路由器（Generic，Router-PT）、3台PC机。

用串口线连接路由器1的Serial2/0口与路由器2的Serial2/0口，以路由器1的Serial2/0口为DCE侧（串口线上有时钟标志）；用串口线连接路由器2的Serial3/0口与路由器3的Serial3/0口，以路由器2的Serial3/0口为DCE侧（串口线上有时钟标志）；PC机与路由器用交叉双绞线连接，每台计算机代表一个以太网。

各端口及其IP地址见图6-26所示。

299图6-26 RIP动态路由配置网络拓扑图步骤2配置PC机的IP地址、子网掩码和默认网关地址分别按图6-27、6-28、6-29配置PC机的IP地址、子网掩码和默认网关地址。

300图6-27 PC1的IP配置图6-28 PC2的IP配置301302图6-29 PC3的IP 配置步骤3 配置路由器的接口分别对3台路由器的快速以太网口和串口配置IP 地址，并激活。

1. 配置Router1的快速以太网接口和串口，见图6-30。

图6-30 Router1的接口配置303 2. 配置Router2的快速以太网接口和串口，见图6-31。

图6-31 Router2的接口配置3. 配置Router3的快速以太网接口和串口，见图6-32。

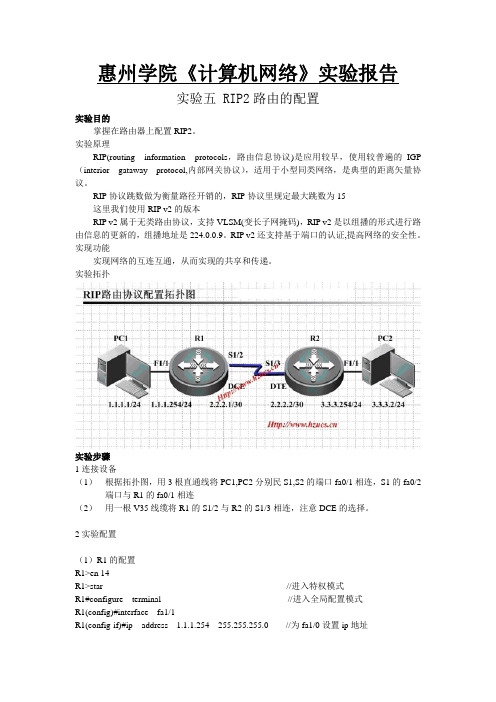

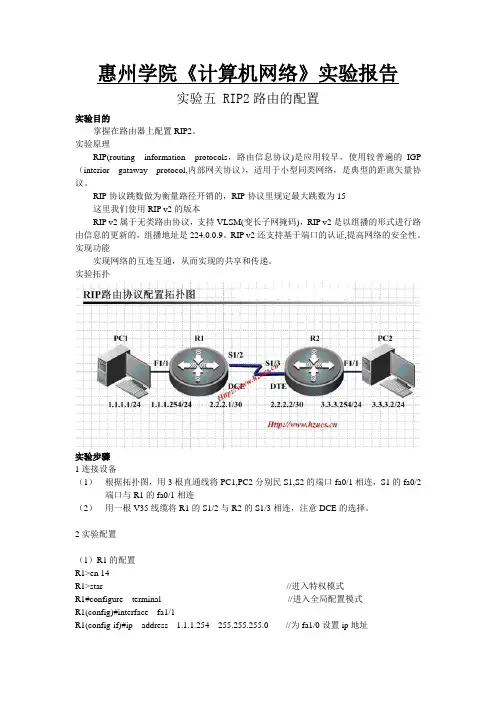

惠州学院《计算机网络》实验报告实验五 RIP2路由的配置实验目的掌握在路由器上配置RIP2。

实验原理RIP(routing information protocols，路由信息协议)是应用较早，使用较普遍的IGP （interior gataway protocol,内部网关协议），适用于小型同类网络，是典型的距离矢量协议。

RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15这里我们使用RIP v2的版本RIP v2属于无类路由协议，支持VLSM(变长子网掩码)，RIP v2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9。

RIP v2还支持基于端口的认证,提高网络的安全性。

实现功能实现网络的互连互通，从而实现的共享和传递。

实验拓扑实验步骤1连接设备（1）根据拓扑图，用3根直通线将PC1,PC2分别民S1,S2的端口fa0/1相连，S1的fa0/2端口与R1的fa0/1相连（2）用一根V35线缆将R1的S1/2与R2的S1/3相连，注意DCE的选择。

2实验配置（1）R1的配置R1>en 14R1>star //进入特权模式R1#configure terminal //进入全局配置模式R1(config)#interface fa1/1R1(config-if)#ip address 1.1.1.254 255.255.255.0 //为fa1/0设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface s1/2R1(config-if)#clock rate 64000 //将r1设置为DCE R1(config-if)#ip address 2.2.2.1 255.255.255.252 //为s1/2设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router rip //开启rip进程R1(config-router)#network 1.1.1.0R1(config-router)#network 2.2.2.0 //申明本设备直连网段R1(config-router)#version 2 //设置为版本2R1(config-router)#endR1#wr（2）R2的配置R2>en 14R2>star //进入到特权模式R2#configure terminal //进入到全局配置模式R2(config)# interface fa1/1R2(config-if)#ip address 3.3.3.254 255.255.255.0 //为fa1/1设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config-if)#interface s1/3R2(config-if)#ip address 2.2.2.2 255.255.255.252 //为s1/3设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router rip //开启rip进程R2(config-router)#network 3.3.3.0R2(config-router)#network 2.2.2.0 //申明本设备的直辖网段R2(config-router)#version 2 //设置版本为2R2(config-router)#endR2#wr3测试R1、R2、PC1、PC2上分别做如下测试：ping 3.3.3.2ping 3.3.3.254ping 2.2.2.2ping 2.2.2.1ping 1.1.1.254ping 1.1.1.1R2#ping 3.3.3.2Sending 5, 100-byte ICMP Echoes to 3.3.3.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 3.3.3.254Sending 5, 100-byte ICMP Echoes to 3.3.3.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.2Sending 5, 100-byte ICMP Echoes to 2.2.2.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.1Sending 5, 100-byte ICMP Echoes to 2.2.2.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/30/30 msR2#ping 1.1.1.254Sending 5, 100-byte ICMP Echoes to 1.1.1.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 msR2#ping 1.1.1.1Sending 5, 100-byte ICMP Echoes to 1.1.1.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 ms实验图片。

实验2. 动态路由协议—RIP实验配置1 应用背景动态路由协议-RIP由于设计简单，曾经几乎从我们的视线中消失，很少有人去关注它们。

然而，在我们实际网络工程上不会出现一个最完美的路由协议，只有最适宜的。

设计网络时，需要考虑网络的规模、网络的特点、网络的运维成本等等，根据这些需求来搭建我们的网络和选择路由协议。

简单、朴实就是美。

简单的RIP路由必有其生存的土壤。

在一些比较特殊的行业或者领域，他们更关注网络的稳定性和易维护性。

在此前提下，RIP路由以其简单够用的特点成为许多网络的选择。

2 实验目的通过本实验，掌握以下技能：◆在路由器上启动RIPv1和RIPv2 路由进程◆启用路由协议RIP，并且将接口网段通告◆解读路由表的信息◆查看和调试RIPv1 路由协议RIP相关信息3 设备需求：思科路由器 3640 三台4 实验拓扑：Hlsz_R1Hlsz_R3Hlsz_R2LOOPBACK 0Ip add 1.1.1.1/32LOOPBACK 0Ip add 3.3.3.3/32成都互联神州网络技术培训S2/0S2/0S2/1S2/15 实验步骤5.1、RIPv1配置配置静态路由让R1 loopback 0:1.1.1.1/24、R2 loopback 0:2.2.2.2/24、R3 loopback 0:3.3.3.3/24能够相互通信,基本配置略。

配置路由器R1R1(config)#router rip /启动RIP 进程R1(config-router)#version 1 /配置RIP 版本1，默认情况，RIP启用version1。

R1(config-router)#network 1.0.0.0 /通过网络R1(config-router)#network 12.0.0.0配置路由器R2R2(config)#router ripR2(config-router)#version 1R2(config-router)#network 2.0.0.0R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0配置路由器R3R3(config)#router ripR3(config-router)#version 1R3(config-router)#network 3.0.0.0R3(config-router)#network 23.0.0.05.1.3、调试实验信息查看任意一台路由器的路由表R1#sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0R 2.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 3.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 23.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/012.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, Serial2/0以上输出表明路由器R1 学到了3 条RIP 路由，其含义：◆R：路由条目是通过RIP 路由协议学习来的；◆ 2.0.0.0/8：目的网络；◆120：RIP 路由协议的默认管理距离；◆1: 度量值，从路由器R1 到达网络2.0.0.0/8 的度量值为1 跳；◆12.1.1.2：下一跳地址；◆ 00:00:01：距离下一次更新还有29秒；◆ Serial2/0：接收该路由条目的本路由器的接口。

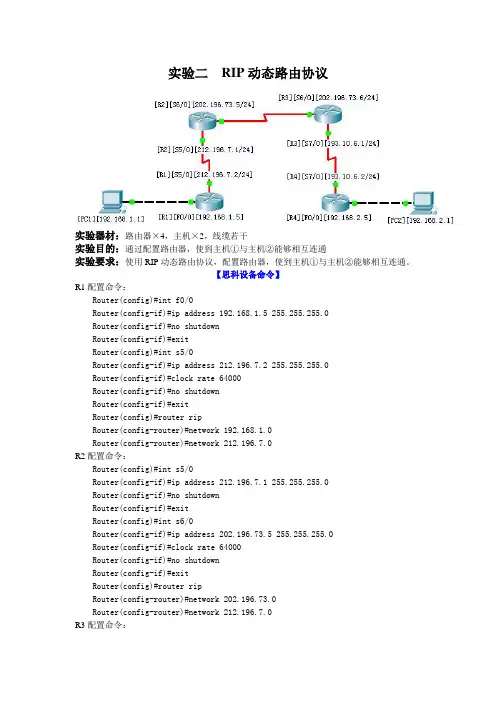

实验二RIP动态路由协议实验器材：路由器×4，主机×2，线缆若干实验目的：通过配置路由器，使到主机①与主机②能够相互连通实验要求：使用RIP动态路由协议，配置路由器，使到主机①与主机②能够相互连通。

【思科设备命令】R1配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.1.5 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s5/0Router(config-if)#ip address 212.196.7.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 212.196.7.0R2配置命令：Router(config)#int s5/0Router(config-if)#ip address 212.196.7.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s6/0Router(config-if)#ip address 202.196.73.5 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 212.196.7.0R3配置命令：Router(config)#int s6/0Router(config-if)#ip address 202.196.73.6 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 193.10.6.0R4配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.2.5 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.2.0Router(config-router)#network 193.10.6.0【华为设备命令】R1配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s5[Router-Serial5]ip address 212.196.7.2 255.255.255.0[Router-Serial5]DTEclk1[Router-Serial5]quit[Router]rip[Router-rip]network 192.168.1.0[Router-rip]network 212.196.7.0R2配置命令：[Router]int s5[Router-Serial5]ip address 212.196.7.1 255.255.255.0[Router-Serial5]quit[Router]int s6[Router-Serial6]ip address 202.196.73.5 255.255.255.0[Router-Serial6]DTEclk1[Router-Serial6]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 212.196.7.0R3配置命令：[Router]int s6[Router-Serial6]ip address 202.196.73.6 255.255.255.0 [Router-Serial6]quit[Router]int s7[Router-Serial7]ip address 193.10.6.1 255.255.255.0[Router-Serial7]DTEclk1[Router-Serial7]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 193.10.6.0R4配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.2.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s7[Router-Serial7]ip address 193.10.6.2 255.255.255.0[Router-Serial7]quit[Router]rip[Router-rip]network 192.168.2.0[Router-rip]network 193.10.6.0。

实训报告-RIPv1与RIPv2实践分析NEW《RIPv1与RIPv2实践分析》实训报告课程名称网络交换与路由章节第5-6章RIPv1-RIPv2 系部计算机与电子电气工程系专业计算机科学与技术班级计算机121 姓名邢再寿学号201216021103 机房304 周次10 节次6,7实训名称RIPv1与RIPv2实践分析成绩评定实训目标了解RIPv1与RIPv2特点、协议封装格式与路由表结构，理解计时器、被动接口、连续子网编址、非连续子网编址、VLSM编址、CIDR编址、自动总结、静态路由重分布等相关概念，理解RIPv1的局限性及其本质原因，理解RIPv1路由更新发送与接收处理规则，掌握在实际网络环境中配置RIP协议的基本操作，能够动态分析RIPv1与RIPv2路由更新信息。

针对相关故障，能够合理分析故障原因，并迅速排除故障，保证网络畅通。

网络拓扑备注：X指自己学号后3位，若学号后3位大于255，则X指自己学号后2位。

任务要求1、IP编址网络地址分配如图所示；其中，点对点链路上，DCE端口分配网段中最小主机地址，另一端口分配网段中最大主机地址；以太网中，路由器接口（FastEthernet 端口）分配网段中最大主机地址，主机分配网段中最小主机地址。

2、路由配置（1）配置RIPv1——默认路由重分布在R1、R2上启用RIPv1，宣告所有直连网络，在R3上启用RIPv1，不宣告网络20.X.1.12/30，宣告其他所有直连网络。

在R3上配置默认路由，下一跳路由器为R4，并配置该路由在RIPv1更新中传递。

在R4上配置默认路由，下一跳路由器为R3。

在R1、R2和R3上禁止通过以太网接口向外发送路由更新。

Packet Tracer保存命名“学号-姓名-RIPv1默认路由重分布”；（2）配置RIPv1——静态路由重分布在（1）的基础上修改网络配置：在R3上配置两条静态路由到网络200.X.40.0和200.X.46.0，下一跳路由器为R4，并配置这两条静态路由在RIPv1更新中传递。

实用文档实验报告实验名称路由信息协议Rip 2课程名称计算机网络实训一.实验目的1、进一步理解网络配置的基本原理；2、熟练掌握Boson NetSim软件的配置方法；3、掌握动态协议的配置。

4、掌握路由器的基本命令配置。

5、学会实验出错时排查。

二.实验环境（软件、硬件及条件）1、3台2501路由（R1、R2、R3）；2、3台工作站；4、网络连接线路若干（双绞线、串行线）。

5、网络拓朴结构如下：6、软件：windows xp 操作系统、Boson NetSim软件。

Router-Router连接状态R1s0-R2s0Router1 E0-PC1R2s1-R3s0Router2 E0-PC2R3s0-R2s1Router3 E0-PC3LAN1(192.168.1.0/24)：PC1(Ethernet 0)192.168.1.100255.255.255.0PC1->R1 e0Ethernet LAN2((192.168.2.0/24)：PC2(Ethernet 0)192.168.2.100255.255.255.0PC2->R2 e0Ethernet LAN3(192.168.3.0/24)：PC3(Ethernet 0)192.168.3.100255.255.255.0PC3-> R3 e0Ethernet R1:R1 s0 192.168.10.1 255.255.255.0 R1 s0-R2 s0 serial R2:R2 s0 192.168.10.2 255.255.255.0 R1 s0-R2 s0 serial R2 s1 192.168.20.2 255.255.255.0 R2 s1-R3 s0 serial R3:R2 s0 192.168.20.1 255.255.255.0 R3 s0-R2 s1 serial 说明：LAN1指PC1 Router1(Ethernet 0)所组成的局域网；LAN2指PC2、 Router2(Ethernet 0)所组成的局域网；LAN3指PC3、 Router3(Ethernet 0)所组成的局域网；动态路由协议采用：rip version 2四、实验步骤：1、启动Boson Network Designer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用Boson NetSim软件对此网络进行配置。

计算机网络实验报告书学号： 20101516102 姓名：龚骁专业班级：10软件开发课程名称计算机网络管理实验项目名称实验七 RIP路由实验2实验项目类型验证演示综合设计指导教师成绩√一实验目的进一步掌握RIP路由协议的要点。

熟练掌握给路由器配置动态路由的方法。

二实验内容配置路由器的主机名等基本配置。

配置路由器接口的ip地址。

配置路由器的RIP路由。

在主机上ping，连通说明实验成功，否则实验不成功。

三实验步骤1、用网线连接四台路由器与三台计算机2、对四台路由器和三台计算机进行参数配置6、在主机上ping，对各个设备进行连通四问题及解决方法简述RIP路由的工作原理？RIP是英文Raster Image Processor的字头缩写，意为：栅格图像处理器。

它是将计算机排好的图文页面输出到不同介质（如黑白或彩色激光打印稿、分色印刷软片、灯箱片等）时的一个必不可少的中间处理环节。

通俗地来讲，它好比是一个电子“翻译”。

接收从计算机传送来的数据，通常是以标准PostScript 语言描述的页面图文信息，将其“翻译”成输出设备所需要的光栅数据（通常将打印机、照排机都称为光栅设备），然后再控制设备进行输出。

五回答实验思考题六实验心得与体会通过本次试验，我对RIP路由协议有了更深入的认识，同时也明白了仅和相邻的路由器交换信息。

如果两个路由器之间的通信不经过另外一个路由器，那么这两个路由器是相邻的。

RIP协议规定，不相邻的路由器之间不交换信息。

指导教师签名：年月日。

实训名称：RIPV2动态路由一、实训原理1、当一个大的网络号里有不连续的子网号的时，应该采用RIPV2动态路由二、实训目的1、了解RIPV22、了解RIPV2的基本配置三、实训步骤：1、配置R1路由器2、配置R2路由器3、配置R3路由器4、给PC机配置IP地址拓扑图具体步骤：配置R1路由器En //进入特权模式Conf //进入全局配置模式Int F0/0 //进入F0/0端口Ip add 192.168.1.65 255.255.255.192 //给F0/0配置IP地址No shut //打开F0/0端口Int F0/1 //进入F0/1端口Ip add 12.1.1.1 255.255.255.252 //给F0/1配置IP地址No shut //打开F0/1端口Exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能Net 192.168.1.0 //宣告主网络Net 12.0.0.0 //宣告主网络再配R2的路由器En //进入特权模式Conf //进入全局配置模式Int F0/1 //进入F0/1端口Ip add 12.1.1.2 255.255.255.252 //给F0/1端口配置IP地址No shut //打开F0/1端口Int F0/0 //进入F0/0端口Ip add 12.1.2.1 255.255.255.252 //给F0/0配置IP地址No shut //打开F0/0端口exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能Net 12.0.0.0 //宣告主网络再配R3的路由器En //进入特权模式Conf //进入全局配置模式Int F0/0 //进入F0/0端口Ip add 12.1.2.2 255.255.255.252 //给F0/0端口配置IP地址No shut //打开F0/0端口Int F0/1 //进入F0/1端口Ip add 192.168.1.129 255.255.255.192 //给F0/1配置IP地址No shut //打开F0/1端口exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能net 192.168.1.0 //宣告主网络Net 12.0.0.0 //宣告主网络给PC机配置IP地址略四、实训结果从PC2 ping PC3可以ping通。

动态路由（RIP V2）的配置一．实验目的和要求掌握在路由器上配置RIP V2二．实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。
