电子产品整机调试

电子产品的调试由于元器件特性参数的分散性、装配工艺的影响以及其他如元器件缺陷和干扰等各种因素的影响，使得安装完毕的电子电路不能够达到设计要求的性能指标，需要通过调整和试验来发现、纠正、弥补，使其达到预期的功能和技术指标，这就是电子电路的调试。

调试的一般步骤是：1)经过初步调试，使电子电路处于正常工作状态。

2)调整元器件的参数以及装配工艺分布参数，使电子电路处于最佳工作状态。

3)在设计和元器件允许的条件下，改变内部、外部因素(如过压、过流、高温、连续长时间运行等)以检验电子电路的稳定性和可靠性，即所谓的考机。

调试的一般原则是先静态调试后动态调试。

对于简单的电子电路，首先在电路未加输入信号的直流状态下测试和调整各项技术性能指标，然后再输入适当的信号测试和调整各项技术性能指标。

对于复杂的电子电路，需要将复杂电路按各部分完成的功能而分解成一些功能块(即单元电路)，然后按照信号流程，按其功能原理进行功能检查，逐级进行调试。

对具有精度要求的各项技术性能指标，必须用标准仪器仪表来检定，这就是所谓的分调。

在分调的基础上再对电路整体的技术性能指标、波形参数进行测试调整，使之达到设计的要求，即所谓的总调。

对于具有内部电源的电子电路一般要首先调试电源电路，然后依次调试其余单元电路。

对于一些较复杂的、由框架和若干印制电路板通过连接器或导线束连接而成的设备，每块印制电路板都具有其独立的功能。

在整机调试前通常先对印制电路板进行单板调试，然后在整机上对各单板之间、单板与框架电路之间的匹配等进行统调，这样便于发现和排除故障并实现整机性能。

对于由一些电子设备组成的电子系统，则是在各电子设备调试完成的基础上，针对各子系统分担的功能及其相互关联、信号流程、控制关系、信号匹配等方面进行联机测试调整，使整个系统能够协调、完善、有效、稳定地运行。

静态调试所谓静态调试即在电路未加输入信号的直流工作状态下测试扣凋整其静态工作点和静态技术性能指标。

电子产品安装调试方案引言电子产品的安装调试是确保产品正常运行的重要步骤。

本文将介绍电子产品安装调试方案的详细步骤和注意事项，以帮助用户顺利完成安装调试过程。

1. 准备工作在开始安装调试之前，我们需要做好以下准备工作：•确认产品完整性：检查产品包装是否完好，并核对所提供的配件和说明书是否齐全。

•确认环境条件：检查产品使用的环境条件，包括电源要求、温度要求等，以确保安装调试的环境符合要求。

•准备工具：根据产品的安装调试要求，准备相应的工具，如螺丝刀、扳手、电源线等。

2. 安装步骤接下来，我们将按照以下步骤进行电子产品的安装调试：步骤 1：放置产品根据产品的使用要求，选择合适的安装位置，并将产品放置在该位置上。

确保产品与周围环境没有障碍物，并保证通风良好。

步骤 2：连接电源将产品的电源线插入符合要求的电源插座中。

在插拔电源线时，务必先断开电源，并注意插入电源线时的正确方向。

步骤 3：连接外部设备如果产品需要连接外部设备，如显示器、喇叭等，根据产品的接口要求，将外部设备连接到产品上。

在连接过程中，务必注意接口的正确插入方向，以防损坏产品或外部设备。

步骤 4：调试设置根据产品说明书或相关指导，进行产品的调试设置。

这可能包括设置语言、时区、亮度等参数。

在进行调试设置时，务必仔细阅读说明书，并按照指导操作，以确保设置的正确性。

步骤 5：测试功能完成调试设置后，进行产品功能的测试。

测试产品的各个功能，如音频输出、视频播放、网络连接等。

如果发现功能异常或不正常，可以参考产品说明书或联系售后服务进行故障排除。

3. 注意事项在进行电子产品安装调试时，还需注意以下事项：•安全第一：在进行插拔电源线等操作时，务必先断开电源，以确保安全。

•严禁强拧硬插：在连接电源线或外部设备时，避免使用过大的力气，以免损坏产品或设备接口。

•注意防静电：在接触产品内部部件时，务必戴好防静电手环，以防止静电的损伤。

•注意产品温度：部分电子产品在运行过程中会产生热量，安装时应确保良好的通风，避免过热。

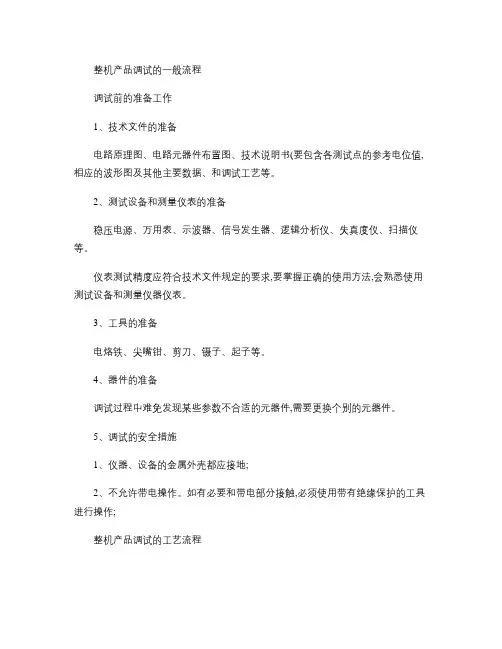

整机产品调试的一般流程调试前的准备工作1、技术文件的准备电路原理图、电路元器件布置图、技术说明书(要包含各测试点的参考电位值,相应的波形图及其他主要数据、和调试工艺等。

2、测试设备和测量仪表的准备稳压电源、万用表、示波器、信号发生器、逻辑分析仪、失真度仪、扫描仪等。

仪表测试精度应符合技术文件规定的要求,要掌握正确的使用方法,会熟悉使用测试设备和测量仪器仪表。

3、工具的准备电烙铁、尖嘴钳、剪刀、镊子、起子等。

4、器件的准备调试过程中难免发现某些参数不合适的元器件,需要更换个别的元器件。

5、调试的安全措施1、仪器、设备的金属外壳都应接地;2、不允许带电操作。

如有必要和带电部分接触,必须使用带有绝缘保护的工具进行操作;整机产品调试的工艺流程整机产品调试是指对已定型投入正规生产的整机产品的调试。

这种调试应完全按照产品生产流水线的工艺过程进行,调试检测出的不合格品,交其他工序处理。

整机调试一般流程如下:外观检查及结构调试-----上电调试-----整机统调及技术指标测试-----整机老化-----整机技术指标复测------例行试验外观检查及结构调试外观检查是用目视法,检查电路板各元件的安装是否正确,焊点有无漏焊,虚焊和桥接。

多股线有无断股或散开现象,元器件裸线是否相碰,机内是否有锡珠,线头等异物。

检查电路板及连接线的安装是否到位,牢固和可靠。

目视外壳表面,应完好无损,不应有划痕,印刷的图案,字迹应清晰完整,标牌及指示板应粘贴到位,牢固。

上电调试对电子电路有关参数及工作状态进行测量,被测电路通电之后不要急于测量数据和观察结果。

首先要观察有无异常现象,包括有无冒烟,是否闻到异常气味,手摸元器件是否发烫,电源是否有短路现象等。

1、静态调试指在没有外加信号的条件下所进行的直流测试和调整过程。

通过静态测试模拟电路的静态工作点、数字电路和各输入端和输出端的高低电平值及逻辑关系等,可以及时发现已经损坏的元器件,判断电路工作状态,并及时调整电路参数。

电子产品调试操作规程1. 背景介绍电子产品调试是确保产品正常运行的关键步骤。

本文将介绍电子产品调试的操作规程，以帮助工程师高效完成调试任务。

2. 调试前准备在开始调试之前，确保以下准备工作已完成：2.1 确认调试工具和设备已经连接和设置正确；2.2 准备所需的调试软件和固件，并确保其与产品版本匹配；2.3 确保电源稳定并符合产品要求。

3. 硬件调试硬件调试是调试过程中的第一步。

以下是硬件调试的操作指南：3.1 检查电路连接：仔细检查电路布局和连接，确保电路板上的元件正确连接，并且没有焊接问题；3.2 检查电压和信号：使用万用表测量电路板上的关键电压和信号，确保其值在正常范围内；3.3 检查电源噪音：使用示波器检测电源线上的噪音水平，确保其在可接受范围内；3.4 验证元件性能：对关键元件进行测试，如电容、电感等，确保其性能符合规格要求。

4. 软件调试软件调试是调试过程的第二步。

以下是软件调试的操作指南：4.1 确认固件版本：确认产品所需的固件版本，并使用正确的固件进行编程；4.2 配置调试环境：根据产品要求，配置调试环境，包括软件设定、数据输入等；4.3 运行调试程序：根据产品需求，运行相应的调试程序，并确保其符合预期；4.4 捕获调试信息：在调试过程中，及时捕获和记录调试信息，包括日志、错误信息等；4.5 分析和修复错误：根据捕获的调试信息，分析错误原因，并采取适当的措施进行修复。

5. 功能测试功能测试是调试过程的最后一步。

以下是功能测试的操作指南：5.1 确认测试方案：根据产品要求，编写测试方案，并确保覆盖产品的所有功能；5.2 运行功能测试：按照测试方案，逐项运行功能测试，并记录测试结果；5.3 分析测试结果：根据测试结果，分析功能是否满足产品要求，如果有异常情况，需要进一步排查和修复；5.4 优化调试过程：根据功能测试的结果，优化调试过程，提高调试效率和测试覆盖率；5.5 最终验收：在功能测试全部通过之后，进行最终验收，确保产品性能和功能满足规格要求。

电子产品制造中的质量检测与产品调试方法在电子产品制造过程中，质量检测和产品调试是确保产品品质稳定和性能良好的关键环节。

本文将介绍一些常见的电子产品制造中的质量检测方法和产品调试技术。

一、质量检测方法1. 电子元件测试电子产品的核心是各种电子元件，包括电阻、电容、电感等。

在制造过程中，通过使用万用表、示波器等测试仪器，对电子元件的参数进行测试，以确保其符合设计要求。

2. 焊接质量检测焊接是电子产品制造中常用的连接技术。

焊接质量的好坏直接关系到产品的可靠性和稳定性。

通过应用X射线检测、红外成像和超声波检测等方法，可以对焊接点的质量进行检测，以发现焊接缺陷和其他问题。

3. 功能测试功能测试是对电子产品进行整体性能检测的关键步骤。

通过设计测试方案和使用专业的测试设备，对产品的各项功能进行检测和验证，以确保产品在正常使用情况下能够正常工作。

4. 可靠性测试可靠性测试是对产品在长期使用过程中的稳定性和耐用性进行验证。

通过模拟产品在不同温度、湿度和振动等环境下的工作情况，对产品进行严格的可靠性测试，以确保产品在各种恶劣环境下依然能够正常工作。

二、产品调试方法1. 硬件调试在电子产品制造过程中，硬件调试是一个重要的步骤。

通过使用示波器、信号源和逻辑分析仪等仪器，对电子产品的硬件电路进行调试，以确保各个电路模块正常工作，并解决潜在的问题和故障。

2. 软件调试在电子产品中，软件是控制和管理硬件工作的关键部分。

通过使用专业的开发工具和调试设备，对产品中的软件进行调试和验证，以确保软件的正确性和稳定性。

3. 整机调试整机调试是对电子产品进行综合性能测试和验证的过程。

通过使用专业的测试设备和测试方案，对整个产品进行各项功能和性能的测试，以确保整机的性能符合设计要求，并解决潜在的问题和故障。

4. 产品优化在产品调试过程中，通过对产品的性能和功能进行分析和评估，发现并改善产品的问题和不足之处。

通过不断的优化和改进，提高产品的性能和可靠性，以满足市场需求和用户的期望。

电子产品的组装与调试工艺组装技术是将电子零件和部件按设计要求装成整机的多种技术的综合，是电子产品生产构成中极其重要的环节。

调试则是按照产品设计要求实现产品功能和优化的过程。

掌握安装技术工艺知识和调试技术对电子产品的设计、制造、使用和维修都是不可缺少的。

组装是将电子零部件按要求装接到规定的位置上，既要实现电气性能安全可靠又要保证经久耐用.安装质量不仅取决于工艺设计，很大程度上也依赖于操作人员技术水平和装配技能.不同的产品，不同的生产规模对组装的技术要求是各不相同的，但基本要求是相同的。

1.安全使用电子产品组装,安全是首要大事。

不良的装配不仅影响产品性能,而且造成安全隐患。

2。

不损伤产品零部件组装时由于操作不当，不仅可能损坏所安装的零件，而且还会殃及相邻零部件。

例如装瓷质波段开关时,紧固力过大造成开关变形失效；画板上装螺钉时,螺丝刀滑出擦伤面板带集成电路折弯管脚等。

3.保证电气性能电器连接的导通与绝缘，接触电阻和绝缘电阻都和产品性能、质量紧密相关。

假如某设备电源输出线,安装者未按规定将导线绞合镀锡而直接装上,从而导致一部分芯线散出，通电检验和初期工作都正常，但由于局部电阻大而发热,工作一段时间后，导线及螺钉氧化，进而接触电阻增大，结果造成设备不能正常工作.4.保证机械强度产品组装中要考虑到有些零部件在运输、搬动中受机械振动作用而受损的情况。

例如一只安装在印制板上的带散热片的三极管，仅靠印制板上焊点就难以支持较重散热片的作用力.又如，变压器靠自攻螺钉固定在塑料壳上也难保证机械强度。

5。

保证传热、电磁屏蔽要求某些零部件安装时必须考虑传热或电磁屏蔽的问题。

如图3—1所示,在功率管上装散热片,由干紧固螺钉不当,造成功率管与散热片贴合不良，影响散热。

又如图3-2所示金属屏蔽盒,由于有接缝,降低了屏蔽效果.如果安装时在接缝中衬上导电衬垫，就可保证屏蔽性能。

图3—1 贴合不良图图3-2 屏蔽盒示意图3.2。

3 常用组装方法电子整机装配过程中，需要把有关的元器件、零部件等按设计要求安装在规定的位置上，并实现电气连接和机械连接。

电子产品调试要点
本文档旨在介绍电子产品调试的关键要点，帮助调试人员高效地完成任务。

1. 调试前的准备工作
在开始调试之前，需要进行以下准备工作：
- 确认调试目标和要求
- 熟悉产品的设计和功能
- 获取产品的调试工具和设备
- 确保调试环境的稳定性和安全性
2. 调试过程中的注意事项
在进行调试过程中，需要注意以下事项：
- 使用正确的调试工具和设备，确保其正常工作
- 对产品进行逐步调试，按照预定的步骤进行
- 注意调试过程中的错误和异常，并及时记录和解决
- 与其他调试人员和相关部门保持良好的沟通，共同解决问题- 遵守产品的保密政策和相关法律法规
3. 调试结果的记录和分析
在完成调试任务后，需要对调试结果进行记录和分析，以便于后续的改进和优化工作：
- 记录调试过程中的关键信息和操作步骤
- 分析调试结果，找出问题的原因和解决方案
- 将调试结果和分析报告提交给相关部门和上级领导
4. 调试经验和技巧分享
调试是一个积累经验的过程，以下是一些调试经验和技巧的分享：
- 善于使用调试工具和设备的各种功能和选项
- 学会分析产品的设计和功能，找出可能存在的问题
- 遵循调试的基本原则和流程，不慌不忙地进行调试
- 善于使用调试手段和方法，提高调试效率和准确性
以上是电子产品调试的要点和建议，希望能对您的工作有所帮助。

在实际调试中，请根据具体情况灵活应用，并与团队成员和相关部门共同努力，以取得最好的调试效果。
