柴油机冷却水循环过程

柴油机冷却水循环过程柴油机冷却水循环过程是保证柴油机正常运行的重要环节。

冷却水循环系统的作用是将发动机产生的热量带走，确保发动机在适宜的温度范围内工作，从而提高发动机的效率和寿命。

本文将从柴油机冷却水循环的原理、组成部分和工作过程三个方面进行阐述。

一、原理柴油机冷却水循环的原理是利用水的吸热和传热性质，通过水泵将冷却液从水箱抽出，经过发动机散热器和冷却器等散热装置，将发动机产生的热量带走，然后再将冷却液送回水箱循环使用。

冷却液在循环过程中不断吸收发动机的热量，达到冷却发动机的目的。

二、组成部分柴油机冷却水循环系统由水泵、水箱、散热器、冷却器、水管和阀门等组成。

1.水泵：水泵是冷却水循环系统的核心部件，主要负责将冷却液从水箱抽出，并通过水管输送到发动机的散热装置。

水泵通常由电动机驱动，通过带动叶轮旋转来产生吸入和压出冷却液的动力。

2.水箱：水箱是储存冷却液的容器，位于发动机的前部或侧部。

水箱具有一定的容积和密封性，能够容纳足够的冷却液，并通过与环境空气的接触来散发热量。

3.散热器：散热器位于发动机和水箱之间，一般由多排平行的散热管组成。

冷却液经过散热器时，通过与散热管的接触，将热量传递给散热管，并通过散热管的表面散发到空气中。

散热器的设计和材料选择直接影响着冷却效果。

4.冷却器：冷却器是位于发动机内部的散热装置，通常与发动机的水套相连。

冷却器通过与冷却液接触，将发动机产生的热量吸收，并将冷却液再次送回水箱。

5.水管和阀门：水管和阀门用于连接冷却水循环系统的各个部件，起到导流和控制冷却液流动的作用。

三、工作过程柴油机冷却水循环过程可以分为冷却和循环两个阶段。

1.冷却阶段：当柴油机启动后，水泵开始工作，将冷却液从水箱中抽出，并通过水管输送到散热器和冷却器。

冷却液在与散热器和冷却器接触时，吸收发动机的热量，使其温度逐渐降低。

同时，散热器和冷却器通过与空气或其他介质的接触，散发热量，保持冷却液的温度适宜。

发动机⽔冷却系统⽔冷发动机冷却系统为了保证发动机的⼯作可靠性，降低其热负荷，必须加强它的冷却散热。

发动机主要依靠其冷却系统来保证⾃⾝在⼯作过程中得到适度的冷却。

发动机冷却系统的功⽤就是把发动机传出来的热，及时散发到周围环境中去，使发动机具有可靠⽽有效的热状态。

现代完善的冷却系统，可以使发动机在各种不同环境温度和运转⼯况下具有最佳的热状态，既不过热，也不过冷。

发动机的冷却系统按照传热介质来分类可以分为以⽔为传热介质的⽔冷型冷却系，以空⽓为传热介质的风冷型冷却系，以油(如机油等)为传热介质的油冷型冷却系[z][23][32]。

现代汽车发动机，尤其是轿车发动机普遍采⽤的是⽔冷型的冷却系。

在⽔冷型冷却系中，如果按照传热⽅式来分类，有单相传热和两相传热两种⽅式，前者为⼈们通常所说的⽔冷型冷却系，后者称为蒸发式冷却系。

汽车发动机的⽔冷系统均为强制⽔冷系统，即利⽤⽔泵提⾼冷却液的压⼒，强制冷却液在发动机中循环流动。

这种系统的组成主要包括:⽔泵、散热器、冷却风扇、节温器、补偿⽔箱、发动机冷却⽔套以及附加装置等。

发动机冷却系统冷却液在冷却系统中的循环路径:冷却液经⽔泵增压后，进⼊发动机缸体⽔套，冷却液从⽔套壁周围流过并吸热⽽升温。

然后向上流⼊缸盖⽔套，从缸盖⽔套壁吸热后经节温器(对于该型号发动机，当出⽔温度低于82℃时，进⾏⼩循环，这时节温器将冷却液流向散热器的通道关闭，使冷却液经⽔泵⼊⼝直接流⼊缸体或⽓缸盖⽔套，以便使冷却液能够迅速升温。

当⾼于82’C时，⽔经过散热器⽽进⾏的循环流动，从⽽使⽔温降低。

)然后回到⽔泵，如此循环不⽌(如图2.1.1所⽰)。

冷却液随发动机的不同⽽不⼀样。

冷却液⽤⽔最好是软⽔，否则将在发动机⽔套中产⽣⽔垢，使传热受阻，易造成发动机过热。

纯净⽔在O℃时结冰。

如果发动机冷却系统中的⽔结冰，将使冷却⽔终⽌循环引起发动机过热。

尤其严重的是⽔结冰时体积膨胀，可能将缸体、⽓缸盖和散热器胀裂。

为了适应冬季⾏车的需要，在⽔中加⼊防冻剂制成冷却液以防⽌循环冷却⽔的冻结。

船舶柴油机冷却系统工作原理船舶柴油机冷却系统是一个重要的系统组成部分，能有效地控制柴油机的温度，保障机械设备的安全和稳定运行。

本文将阐述船舶柴油机冷却系统的工作原理，包括冷却水的循环流动、热交换和调节机理。

船舶柴油机冷却系统的工作原理是基于热力学原理的，通过对冷却水的循环流动、与柴油机发热零件之间的热交换以及冷却水的温度调节来控制柴油机的冷却效果。

具体结构包括水面冷却系统和内部冷却系统。

水面冷却系统主要是将海水或淡水通过水泵引入船舶柴油机水箱中，由此达到冷却柴油机的目的。

在水箱中，冷却水和柴油机的发动机之间通过一个热交换器来实现热量的转换。

当柴油机内部发热部件的温度升高时，冷却水会吸收这些热量并迅速流回水箱，实现了的循环。

内部冷却系统是柴油机内部直接对高温部件的冷却工作进行调节，与水面冷却系统相辅相成。

其基本结构是水泵、散热器和水管。

当柴油机开始工作时，水泵将冷却水抽入散热器，然后在散热器中排放。

此时，由于高速碰撞和摩擦，发动机内部的摩擦部件和气缸壁上会产生大量的热量。

热量通过壳体和水管传到散热器的壁面，然后通过水管将热量传导到冷却水内部，进而再次进行循环的利用。

在船舶柴油机冷却系统中，调节机理也很重要。

为了控制柴油机的温度，冷却水需要不断地循环流动，并根据柴油机的用途和负载使用船舶柴油机冷却系统中的通断器、调节杆、水温计来控制水温，由此保持柴油机的稳定工作。

在日常维护中，需要对船舶柴油机冷却系统进行定期的检修和清洁，以保证其顺畅地运行。

一旦发现故障，要及时处理，以免造成更多的损害。

特别是在长时间停运的船舶中，冷却水常常滞留在发动机中，因此必须在重新启动发动机前进行清洗和注油的工作以防止冷却水在启动过程中对机器产生影响。

综上所述，船舶柴油机冷却系统是一个复杂且重要的系统。

正常的运转和维护需要有专业的技术人员进行监视和操作。

在航行途中出现故障或者机器过热时，要及时对船舶柴油机冷却系统进行维修和调试，以确保整个船舶的安全、稳定和经济效益。

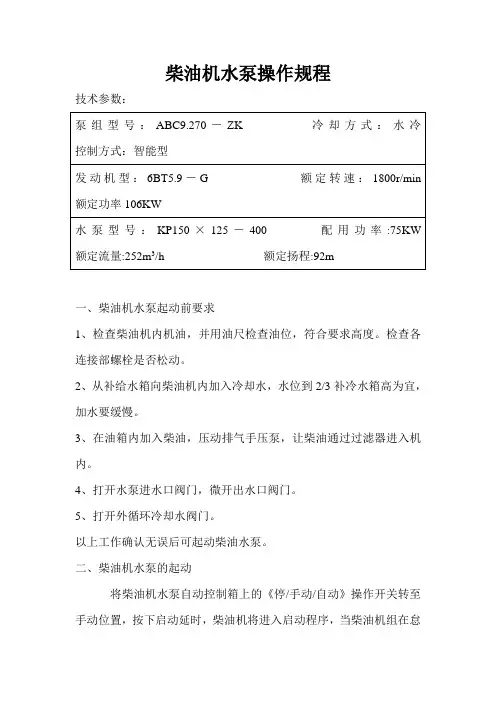

柴油机水泵操作规程技术参数：一、柴油机水泵起动前要求1、检查柴油机内机油，并用油尺检查油位，符合要求高度。

检查各连接部螺栓是否松动。

2、从补给水箱向柴油机内加入冷却水，水位到2/3补冷水箱高为宜，加水要缓慢。

3、在油箱内加入柴油，压动排气手压泵，让柴油通过过滤器进入机内。

4、打开水泵进水口阀门，微开出水口阀门。

5、打开外循环冷却水阀门。

以上工作确认无误后可起动柴油水泵。

二、柴油机水泵的起动将柴油机水泵自动控制箱上的《停/手动/自动》操作开关转至手动位置，按下启动延时，柴油机将进入启动程序，当柴油机组在怠速状态下运行1-3分钟后，可调节油门使水泵达到额定转速，随后打出水口阀门并调节至所需工况要求（0.5-0.7MPa），也可通过改变柴油机转速使其达到工况要求。

若三次启动失效，必须停止启动，把操作开关转止“停”位置，待故障排除后放可启动。

三、柴油机水泵的运行1、在运转过程中，必须注意观察仪表读数，轴承温度、机械密封是否漏水及水泵的振动和杂音是否正常，如出现异常情况，应及时停机处理，并做好记录。

2、轴承温度最高不大于80℃，温升不得超过环境温度40℃。

3、绝不允许用吸入管路上的阀门来调节流量，以免发生汽蚀。

4、应经常检查运转过程中是否平稳，各联接部位是否有松动现象。

四、柴油机水泵的停止运行1、逐渐关小出水管路上的阀门（不能完全关闭，因系统设计是利用部分出水作为冷却用水）。

使用柴油机水泵在轻负载时运转3-5分钟，然后转为怠速运行1-3分钟后停机。

2、关闭进出口压力表及吸入管路阀门。

五、柴油机水泵停用期间动车经常使用会保持柴油发动机部件润滑，防止电气触点氧化，也有助于水泵和柴油机安全可靠的起动，因此每星期至少应将柴油机水泵起动一次，轻载较少的流量或带负载运行最少10分钟，全面检测系统是否正常。

并将动车记录添写在设备日报表上。

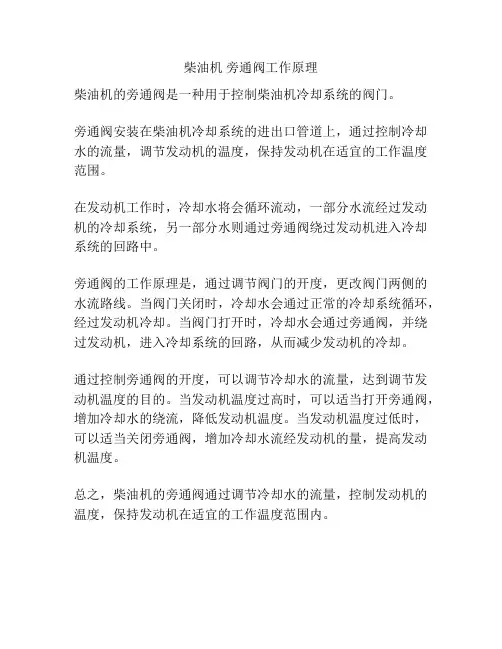

柴油机旁通阀工作原理
柴油机的旁通阀是一种用于控制柴油机冷却系统的阀门。

旁通阀安装在柴油机冷却系统的进出口管道上，通过控制冷却水的流量，调节发动机的温度，保持发动机在适宜的工作温度范围。

在发动机工作时，冷却水将会循环流动，一部分水流经过发动机的冷却系统，另一部分水则通过旁通阀绕过发动机进入冷却系统的回路中。

旁通阀的工作原理是，通过调节阀门的开度，更改阀门两侧的水流路线。

当阀门关闭时，冷却水会通过正常的冷却系统循环，经过发动机冷却。

当阀门打开时，冷却水会通过旁通阀，并绕过发动机，进入冷却系统的回路，从而减少发动机的冷却。

通过控制旁通阀的开度，可以调节冷却水的流量，达到调节发动机温度的目的。

当发动机温度过高时，可以适当打开旁通阀，增加冷却水的绕流，降低发动机温度。

当发动机温度过低时，可以适当关闭旁通阀，增加冷却水流经发动机的量，提高发动机温度。

总之，柴油机的旁通阀通过调节冷却水的流量，控制发动机的温度，保持发动机在适宜的工作温度范围内。

循环水冷却系统循环水冷却系统是现代工业中常用的一种冷却技术，通过循环利用水来冷却设备或机器，以维持其正常运行温度。

这种系统被广泛运用于各类工业生产过程中，如钢铁冶炼、发电厂、化工厂等，能有效降低设备的工作温度，提高生产效率和设备寿命。

工作原理循环水冷却系统的工作原理非常简单但有效。

系统通过水泵将冷却水推送至设备或机器附近，水经过设备表面吸收热量后变热，然后通过冷却塔或换热器散热，变冷后再次循环使用。

这种循环过程持续进行，以确保设备不过热并保持在安全温度范围内。

组件组成一个典型的循环水冷却系统由多个关键组件组成：•水泵：用于将冷却水从水箱中抽送至需要冷却的设备。

•冷却塔：通过对空气传热来散热，将热水冷却为冷水，以便再次循环使用。

•水箱：用于存储和循环冷却水。

•管道系统：连接水泵、设备和冷却塔，构成完整的水循环路径。

•控制系统：用于监测和控制系统的运行，确保冷却效果和设备安全。

优点和应用循环水冷却系统具有以下优点：•高效节能：与其他冷却方式相比，水冷却系统能够更高效地散热，节省能源。

•稳定性好：可以稳定维持设备温度，避免过热引起的故障。

•操作简单：系统结构简单，易于安装和维护。

这种系统被广泛应用于工业生产中的各个领域，如冶金、发电、化工、制药等行业。

特别是在需要连续高负荷运行的设备中，循环水冷却系统表现出色，成为关键的散热装置。

总结循环水冷却系统作为一种重要的工业冷却技术，以其高效、稳定和简单的特点，在现代工业生产中扮演着不可或缺的角色。

通过合理设计和运行管理，可以最大程度地提高设备稳定性和工作效率，为工业生产提供有力支持。

内燃机车柴油机冷却系统及控制方法摘要：冷却系统是机车柴油机充分发挥其大功率的重要保证，一旦其出现问题或故障，柴油机将无法正常运行，甚至危害机车的行车安全，给运输生产带来极大安全隐患。

基于此，本文详细探讨了内燃机车柴油机冷却系统及控制方法。

关键词：内燃机车；柴油机；冷却系统；控制柴油机冷却系统是内燃机车重要部分，对降低油耗和辅助系统功耗、提高运行经济性、改善柴油机排放等意义重大。

受内燃机车总体设备布局、轴重和辅助系统功耗限制，冷却系统的设计要考虑轻质紧凑的散热器，还要考虑高效的冷却方式和控制策略。

一、冷却系统原理冷却系统旨在使柴油机在所有工况下保持在适当温度范围内，防止柴油机过热或过冷。

内燃机车柴油机冷却系统分为高、低温循环水系统，高温循环水系统水经高温水泵加压后，用于冷却气缸套、气缸盖、增压器等部件，进入高温水散热器及燃油预热器、司机室热风机，经由逆止阀回到高温水泵，形成循环；低温循环水系统水经低温水泵加压后，用于冷却中冷器、机油热交换器，冷却机油、静液压油等，进入低温水散热器、静液压油热交换器，经由逆止阀回到低温水泵，形成循环。

柴油机各部件的热量经冷却系统，在冷却间由散热器散热单节将大部分热量传递给空气，保证柴油机等各部件能及时冷却，处在最佳工作温度下。

二、现有内燃机车柴油机冷却系统和控制方法1、冷却系统。

传统东风内燃机车冷却水系统由高低温水泵、中冷器、机油热交换器、散热器、膨胀水箱等构成，冷却气缸套、气缸盖等高温部件系统为高温冷却水系统，冷却机油、增压空气的冷却水系统称为低温冷却水系统，机车冷却系统高低温散热器一般布置在前后，高低温冷却水系统分别由冷却风扇控制。

HXN3内燃机车冷却系统与传统东风内燃机车基本相同，不同处在于采用全封闭加压冷却方式，机油热交换器冷却设置在高温冷却系统中，低温冷却系统仅用于增压空气冷却，所以低温水温不受油温影响。

通过调节高低温冷却风扇电机工作频率，可根据不同排放及油耗要求分别控制高低温水温。

100千瓦柴油发电机组水冷、风冷系统讲解_不同、优缺点讲解100千瓦柴油发电机组水冷和风冷不同100千瓦柴油发电机组在运转时会产生大量的热量，热量过多会造成机组温度升高，从而影响工作效率，所以在机组中都要配备冷却系统来降低机组的温度。

100千瓦柴油发电机组一般都是水冷，除非当地缺水，指明要求风冷，才会风冷。

100千瓦柴油发电机组水冷：通过机体内部与外部的水循环带走机体内部产生的热量，通常会配备一个大风扇强制通风扇热；柴油机组风冷：用1个到多个大风扇对着机体强制排风散热。

同一个柴油机组基本都设计有风冷跟水冷的。

常见的冷却系统有水冷和风冷两种，二者的区别主要在于冷却介质的不同。

风冷是以风作为冷却介质，直接用风来冷却柴油发电机组。

水冷是以水作为冷却介质，然后再通过散热水箱和风扇来散热。

风冷100千瓦柴油发电机组优势是结构简单、利于维护、没有冻裂或过热沸腾危险。

发电机组受到热负荷和机械负荷限制，功率一般较小，发电机组功率转化率也比较低，不够节能。

风冷机安装在敞开式舱室内，对环境要求较高，噪声也较大，需要做机房降噪处理。

风冷方式更多应用在小型汽油发电机、小功率柴油发电机组上。

风冷100千瓦柴油发电机组缺点风冷：用1个到多个大风扇对着机体强制排风散热风冷1.风冷电机安装在敞开式舱室内，噪声较大，冷却效果没水冷好2.风冷比较大的优势就是结构简单、利于维护、故障率低、启动性能好，所需空气量少，风扇消耗功率低，油耗也较低，没有冻裂或过热沸腾危险3.风冷适用于高原或缺水或寒冷的地方，可以不必考虑加水、沸点、冻结等方面的问题，因受到热负荷和机械负荷限制，功率一般都比较小。

风冷机组“道依茨”做的比较好水冷100千瓦柴油发电机组优势冷却效果理想，降温迅速稳定，机组自身的功率转化率高。

水冷机组安装场地局限性小，对环境要求小，噪音低，更可以实现远置式散热系统。

水冷方式一般应用于小型柴油发电机以及大功率柴油发电机组。

现在市场上常见的柴油发电机组品牌康明斯电力、帕金斯、卡特、MTU(奔驰)、沃尔沃和国内的上柴、潍柴一般都是水冷。

柴油机的冷却系统一、冷却系统的方式冷却系统的功用是保证发动机在正常的温度下工作，把发动机工作时产生的热量通过它散发出去，加以冷却，经常检查冷却系统的工作状况，不能有缺水、漏水或风向、风流、风量不对等现象，以免破坏发动机的正常工作，损坏机件，造成事故。

冷却系统按发动机的冷却方式可分为风冷却和水冷却两种[1]。

1.风冷却系统风冷却一般用于小型发动机上。

依靠飞轮上的风扇叶旋转，产生气流，通过导风罩、引风圈、导风板等导风装置的导向作用，直接吹向气缸盖和气缸体的外表，将热量带走。

气缸盖、气缸体外表上分布了很多散热片，它的功用是加大与空气的接触面积，提高散热能力。

导风罩和引风圈、导风板的作用是将冷空气引导到需要冷却的部位，使各部位冷却均匀，达到维持其适宜工作温度的目的。

若不用导风装置，则在气缸盖、气缸体等零件的背面就不能得到足够的冷却，使之温度过高，造成很大温差，引起气缸和其他零件变形，严重时还会发生活塞拉缸和卡死等故障。

2．水冷却系统水冷却系统的主要部件有水泵、散热水箱、风扇、水温调节装置和水温表。

按冷却水循环方式的不同，小型柴油机的冷却系可分为三种：蒸发式冷却、热对流循环式冷却、压流循环式冷却。

①蒸发式冷却。

发动机工作时，气缸体水套和气缸盖水套中的水因接触高温零件而温度升高，这部分水受热膨胀，密度减小，便上升到水箱的顶部，水箱表层的水受到外界空气的冷却，密度加大而下沉，分别进入缸体水套和缸盖水套，形成上下对流，连续不断地循环，从而将气缸体和气缸盖周围的热量带到水箱散发掉。

当水箱内的水温升高到沸点时，缸体水套和缸盖水套内水逐渐变成水蒸气，冲击水箱水面散发到空气中去。

蒸发式水冷却系统靠水沸腾吸收大量的热并散发到空气中去，加强散热冷却作用。

因此，水箱常常出现“开锅”现象，这是正常的，应注意经常补充冷却水，以保证发动机的正常工作温度。

②热对流式循环冷却。

立式195T 和德力1105型柴油机的冷却系统属于此种冷却方式，利用水的温度差所引起的密度变化形成水的热对流自然循环，当柴油机工作时，气缸体水套与气缸盖水套的冷却水由于接触高温零件而温度升高，密度变小，沿上水管进入水箱的上水室，而水箱内的冷却水因密度较大靠自重而进入下水室，经下水管进入气缸体水套和气缸盖水套，缸体水套和缸盖水套的低温水受热后密度变小又上升进入上水室，水箱内的冷却水下沉到下水室进入缸体水套和缸盖水套，如此往复，使冷却水连续不断地循环，达到传热和散热的目的.③压流循环式冷却。

柴油机冷却水循环过程
柴油机冷却水循环过程是指通过一系列的管路、泵和散热器等设备，将冷却水循环流动，以达到降低柴油机温度、保护发动机的目的。

具体来说，柴油机冷却水循环过程主要包括以下几个步骤：
1. 水泵吸水：柴油机的冷却系统中通常会设置有一个水箱或者容器，里面充满了冷却液。

当发动机启动后，水泵会开始工作，通过吸入冷却液来启动整个循环过程。

2. 冷却液进入发动机：经过水泵吸入后，冷却液会通过管路进入发动机内部。

在这个过程中，通常还会设置有一个温度传感器来监测发动机的温度，并控制冷却系统的工作状态。

3. 冷却液流经散热器：在经过发动机内部后，冷却液会流经散热器。

散热器是一种专门用于降低温度的设备，在这里，它可以将热量传递到空气中，并将温度降低到所需范围内。

4. 冷却液回流水箱：经过散热器后，冷却液会再次回到水箱或者容器中。

这个过程中，还会设置有一些阀门和管路来控制冷却液的流动方向和速度。

通过这样的循环过程，柴油机的温度可以得到有效地控制，从而保护发动机不受过热损伤。

同时，在冷却系统中还会加入一些防腐剂和杀菌剂等物质，以防止冷却液被污染或者腐蚀管路和设备。

总之，柴油机冷却水循环过程是一个非常重要的环节，它可以保证发动机的正常工作，并延长其使用寿命。

因此，在使用柴油机时，我们需要特别注意冷却系统的维护和保养工作。

柴油机气缸冷却水温度控制系统第四章柴油机冷却水温度控制系统概述柴油机装置中的冷却循环，是指在系统中的介质从柴油机或装置中吸收了热量而提高温度后，再经冷却器放出热量使温度降低，然后回到柴油机或装置中去。

在中、小型柴油机装置中，只有缸套冷却水和滑油系统的温度需要调节。

而大功率柴油机装置管路系统复杂，需要进行温度控制的参数，除缸套冷却水和滑油系统外，尚有活塞冷却系统，增压空气冷却器的冷却水系统、喷油嘴冷却系统，以及冷却淡水及滑油的舷外水冷却系统等。

柴油机运行时，气缸套和缸盖必须用淡水来冷却。

总是希望把冷却水温度维持在设备说明书所规定的数值上，这对柴油机安全、可靠和经济地运行十分重要。

如果冷却水出口温度过高，则缸套内温度就高，油膜容易蒸发，加剧缸套的磨损；使缸套和缸体所形成的冷却水腔接合处的橡胶密封圈损坏；还会使燃烧时的过量空气系数减少，略微降低指示功率和效率。

如果冷却水出口温度过低，又会使散热损失增加；特别是缸套内外温差太大，会导致热应力增大，时间一长容易出现裂纹；当使用含硫的燃油时，由于缸壁温度较低，燃气中的二氧化硫、三氧化硫可能会形成亚硫酸、硫酸，使缸套等受到腐蚀。

冷却水温度的控制方法通常是采用三通调节阀把气缸冷却淡水分成两部分：一部分通过淡水冷却器，用海水冷却淡水使其温度降低；另一部分不通过淡水冷却器，与经过冷却的淡水混合，然后进入柴油机气缸的冷却空间。

若冷却水温度高于给定值，则开大主阀，增加通过淡水冷却器的淡水量；关小旁通阀，减少不经冷却器旁通的水量，使冷却水温度降回到给定值。

若冷却水温度低于给定值，则关小主阀，开大旁通阀，减少经冷却器的水量，使冷却水温度回升到给定值。

控制这两部分水量比例大小的部件是三通调节阀，也是该控制系统的执行机构。

冷却水温度自动控制系统根据测温元件的位置不同有两种控制方案：一种方案是把测温元件装在柴油机冷却水进口管路上，测温元件的输出信号与冷却水进口温度成比例地变化。

测温元件的输出信号送入调节器，调节器把冷却水温度的给定值和测量值相比较得到偏差值，然后按照某种作用规律输出控制信号到执行机构，从而改变三通调节阀的开度，把冷却水的进口温度控制在给定值或给定值附近。

简述柴油机水冷却系中节温器的工作原理
柴油机水冷却系统中的节温器是一种控制冷却水循环的装置，其工作原理是通过调节冷却水的流量和流向来维持柴油机在适宜的工作温度范围内运行。

节温器通常由控制芯片、阀门和传感器组成。

当柴油机冷却水温度过低时，控制芯片会接收到传感器反馈的温度信号，然后通过电信号来控制阀门的开启程度。

阀门的开启程度决定了冷却水的流量和流向。

当柴油机冷却水温度低于设定的最低温度时，节温器会使阀门关闭，阻断冷却水的流向，使冷却水集中流向发动机和散热器，提高冷却效果。

当柴油机冷却水温度上升到设定的最高温度时，节温器会使阀门完全开启，允许冷却水流经回路，保持冷却水的循环。

通过节温器的工作原理，冷却水可以根据柴油机的实际工作温度进行调节，保持柴油机处于适宜的工作温度范围内，提高燃烧效率和发动机寿命。
