电机冷却之液冷

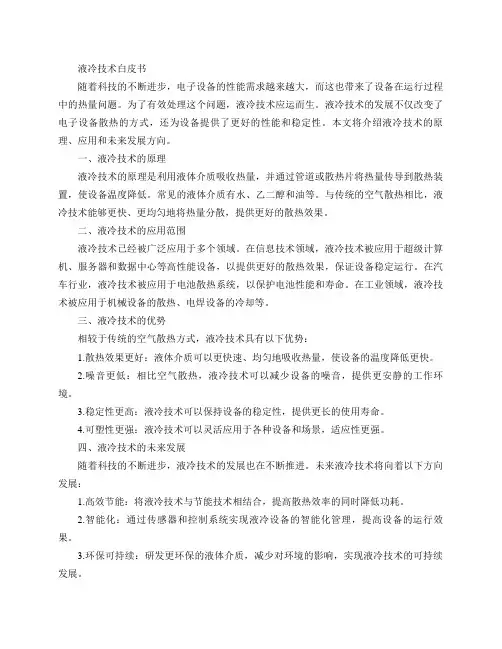

液冷技术白皮书随着科技的不断进步，电子设备的性能需求越来越大，而这也带来了设备在运行过程中的热量问题。

为了有效处理这个问题，液冷技术应运而生。

液冷技术的发展不仅改变了电子设备散热的方式，还为设备提供了更好的性能和稳定性。

本文将介绍液冷技术的原理、应用和未来发展方向。

一、液冷技术的原理液冷技术的原理是利用液体介质吸收热量，并通过管道或散热片将热量传导到散热装置，使设备温度降低。

常见的液体介质有水、乙二醇和油等。

与传统的空气散热相比，液冷技术能够更快、更均匀地将热量分散，提供更好的散热效果。

二、液冷技术的应用范围液冷技术已经被广泛应用于多个领域。

在信息技术领域，液冷技术被应用于超级计算机、服务器和数据中心等高性能设备，以提供更好的散热效果，保证设备稳定运行。

在汽车行业，液冷技术被应用于电池散热系统，以保护电池性能和寿命。

在工业领域，液冷技术被应用于机械设备的散热、电焊设备的冷却等。

三、液冷技术的优势相较于传统的空气散热方式，液冷技术具有以下优势：1.散热效果更好：液体介质可以更快速、均匀地吸收热量，使设备的温度降低更快。

2.噪音更低：相比空气散热，液冷技术可以减少设备的噪音，提供更安静的工作环境。

3.稳定性更高：液冷技术可以保持设备的稳定性，提供更长的使用寿命。

4.可塑性更强：液冷技术可以灵活应用于各种设备和场景，适应性更强。

四、液冷技术的未来发展随着科技的不断进步，液冷技术的发展也在不断推进。

未来液冷技术将向着以下方向发展：1.高效节能：将液冷技术与节能技术相结合，提高散热效率的同时降低功耗。

2.智能化：通过传感器和控制系统实现液冷设备的智能化管理，提高设备的运行效果。

3.环保可持续：研发更环保的液体介质，减少对环境的影响，实现液冷技术的可持续发展。

4.多领域应用：将液冷技术应用于更多领域，如人工智能、物联网等，提供更好的散热解决方案。

综上所述，液冷技术作为一种创新的散热方式，不仅提供了更好的散热效果，还为设备的性能和稳定性提供了保障。

电机冷却方式在电机的工作过程中，由于电机内部的电流和电阻会产生大量的热量，如果不及时散热，会导致电机温度过高，从而影响电机的性能和寿命。

因此，电机冷却方式非常重要，它可以帮助电机有效地降低温度，保证电机的正常运行。

常见的电机冷却方式包括自然冷却、强制风冷却、液冷却和混合冷却等。

自然冷却是最简单的一种冷却方式，它利用电机本身产生的热量通过自然对流的方式散热。

在电机外部设置散热片或散热鳍片，通过增大散热面积，加快热量的传导和散发，从而降低电机温度。

这种冷却方式结构简单，成本低廉，但散热效果有限，适用于功率较小的电机或工作环境温度较低的情况。

强制风冷却是通过风扇或风叶等设备强制将空气吹过电机表面，加速热量的传导和散发。

风冷却可以有效地增加散热面积和散热速度，提高散热效果。

一般情况下，电机外壳上会设置有散热孔和风道，风扇通过这些孔和道将空气引入电机内部，带走热量。

强制风冷却适用于功率较大的电机，但它会产生噪音和振动，需要注意降低对周围环境和其他设备的影响。

液冷却是利用液体（一般为水或冷却剂）来吸收热量，从而降低电机温度的冷却方式。

液冷却可以提供更大的散热面积，散热效果更好。

在电机外壳上设置有散热管或散热片，通过液体在管内流动，将热量带走。

液冷却可以有效地降低电机温度，但需要额外的冷却系统和设备，成本较高。

混合冷却是将强制风冷却和液冷却结合起来的一种冷却方式。

通过风冷却和液冷却的双重作用，可以提供更好的散热效果。

混合冷却适用于功率较大的电机和工作环境温度较高的情况，可以兼顾散热效果和成本控制。

除了上述常见的电机冷却方式之外，还有一些特殊的冷却方式，如热管冷却、换热器冷却等。

这些冷却方式在特定的应用领域中有着重要的作用，可以根据实际需求选择适合的冷却方式。

电机冷却方式对于电机的正常运行和寿命有着重要的影响。

选择合适的冷却方式可以有效地降低电机温度，提高电机的性能和可靠性。

在实际应用中，需要根据电机的功率、工作环境和成本等因素综合考虑，选择最合适的冷却方式。

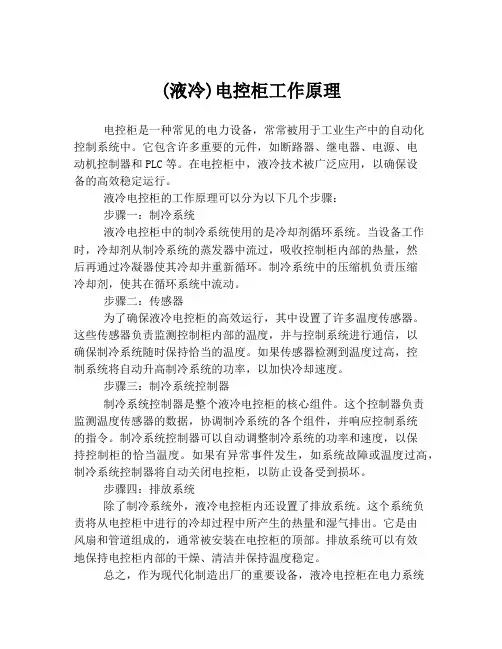

(液冷)电控柜工作原理电控柜是一种常见的电力设备，常常被用于工业生产中的自动化控制系统中。

它包含许多重要的元件，如断路器、继电器、电源、电动机控制器和PLC等。

在电控柜中，液冷技术被广泛应用，以确保设备的高效稳定运行。

液冷电控柜的工作原理可以分为以下几个步骤：步骤一：制冷系统液冷电控柜中的制冷系统使用的是冷却剂循环系统。

当设备工作时，冷却剂从制冷系统的蒸发器中流过，吸收控制柜内部的热量，然后再通过冷凝器使其冷却并重新循环。

制冷系统中的压缩机负责压缩冷却剂，使其在循环系统中流动。

步骤二：传感器为了确保液冷电控柜的高效运行，其中设置了许多温度传感器。

这些传感器负责监测控制柜内部的温度，并与控制系统进行通信，以确保制冷系统随时保持恰当的温度。

如果传感器检测到温度过高，控制系统将自动升高制冷系统的功率，以加快冷却速度。

步骤三：制冷系统控制器制冷系统控制器是整个液冷电控柜的核心组件。

这个控制器负责监测温度传感器的数据，协调制冷系统的各个组件，并响应控制系统的指令。

制冷系统控制器可以自动调整制冷系统的功率和速度，以保持控制柜的恰当温度。

如果有异常事件发生，如系统故障或温度过高，制冷系统控制器将自动关闭电控柜，以防止设备受到损坏。

步骤四：排放系统除了制冷系统外，液冷电控柜内还设置了排放系统。

这个系统负责将从电控柜中进行的冷却过程中所产生的热量和湿气排出。

它是由风扇和管道组成的，通常被安装在电控柜的顶部。

排放系统可以有效地保持电控柜内部的干燥、清洁并保持温度稳定。

总之，作为现代化制造出厂的重要设备，液冷电控柜在电力系统中有着非常重要的地位。

由于工作原理的稳定可靠，可以确保设备的安全运行，而且采用的液冷技术可以有效提高运行效率，减少不必要的能量消耗。

电动汽车电机冷却方法原理
电动汽车的电机通常采用液冷式冷却方法，原理如下：
1. 冷却液循环：电动汽车的电机内部会安装循环冷却液管路，
通过电机内部的冷却槽和冷却通道将冷却液循环流动起来。

2. 散热器：冷却液会流经电机外壳上的散热器，散热器通常是
由许多螺纹管组成，冷却液在其中流动，将电机散发出的热量传导给
周围空气。

3. 循环泵和冷却风扇：为了促使冷却液流动，电动汽车会配备
循环泵来推动冷却液的循环，同时还有冷却风扇用于引入冷空气，加
强冷却系统的散热效果。

4. 控制系统：电动汽车的冷却系统通常会配备一个温度传感器，用于监测电机温度，当温度过高时，控制系统会自动启动冷却系统，
以保持电机的正常工作温度。

总的来说，电动汽车电机冷却方法的原理是通过循环冷却液，在
电机内部和外部建立一个传热通道，通过液体循环和空气散热的方式，有效地降低电机的工作温度，以保证电机能够稳定高效地工作。

电机冷却技术哈尔滨大电机研究所刘维维一、电机的发热发电机作为一种能量转换机构，在工作过程中不可避免地要伴随能量的损耗。

主要包括：（一）磁通变化时，在铁芯内部产生的损耗——铁心损耗；（二）电流流经定子绕组是产生的损耗——绕组损耗；（三）电机工作过程中轴承等部件摩擦产生的损耗——机械损耗及附加损耗。

这些损耗绝大部分都以热量的形式散失的电机内部使其温度升高，最终导致电机效率降低、运行的经济性变差，使用寿命缩短。

在电机工作过程中表征其内部损耗的一个重要指标就是电机的温升，如何减少电机损耗，改善冷却条件使热量散发出去，将电机温升控制在一定范围内是一项必须给予高度重视的任务。

为此，从事电机研究的工作人员对电机的冷却方式在进行着不断的改进，努力寻求更高效更合理的冷却技术。

二、电机的冷却方式从现有的电机冷却系统来看，电机的冷却方式主要有气冷（空气冷却、氢气冷却）、气液冷以及液冷（冷却介质主要包括水、油、氟利昂等）几种。

一般来说，空气冷却主要应用于中小型电机，广泛应用于各种型号的水轮发电机，从微型水轮发电机到诸如委内瑞拉的724.5MW的巨型水轮发电机均采用空气冷却技术。

在国内同样有许多空冷机组，如葛洲坝二江电站的170MW低水头电机。

30年代末以前，几乎所有的汽轮发电机都是采用空气冷却的，直至目前为止，空气冷却在汽轮发电机的冷却中仍占重要地位。

氢气冷却最早是由美国通用公司在汽轮发电机上引入使用的，并且随着技术水平的提高逐渐在大容量的汽轮发电机上得到应用，同时，也从早期的仅限于绕组表面氢气冷却发展为定子氢内冷——氢气流过定子铜线中的空芯钢管带走热量，从而达到冷却的目的。

目前，氢气冷却主要应用于500MW以下的汽轮发电机组。

气液冷主要是应用于气冷不能满足散热要求的场合，由于液体具有相对于气体更大的比热和导热系统这些特点，用液体（主要是水）来替代部分气体使得冷却效果大为提升。

普遍采用的气液冷为水气冷却——空心的定子绕组采用液体（水）冷却，转子采用空气冷却。

一文带你看懂驱动电机冷却系统驱动电机因为在正常运转工作时，会因为铜损耗、铁损耗等原因持续产生热量，车辆的动力输出能力便会随着热量的堆积逐渐衰减，所以工程师们在设计之初就必须考虑散热的问题。

电机及控制系统主要采用风冷和液冷两种冷却方式，少部分小功率电机亦采用自然冷却的方式，如果安装位置有空余，通风情况良好，重量要求不苛刻，则采用风冷方式;如果有节约空间、降低电机总成的重量、提高功率等要求，则采用液冷方式。

一、自然冷却和风冷冷却方式1.自然冷却自然冷却也可以看作是被动散热，它是依靠驱动电机自身的硬件结构，把热量从里经由金属材料向外散热，所以也就不会造成太多的成本支出，但是整体的散热效果并不太好。

考虑到低成本的原因，自然冷却就不能加装过多的结构，所以把驱动电机的外壳设计成鳞片状结构，这样做的目的是增大其与空气直接接触的表面积，从而提升整体的散热效果，这样的方式用于以往的弱混车型还算勉强够用。

2.风冷冷却想要进一步提升驱动电机的散热效果，就不能单单依靠被动的原始手段了，带有散热风扇的主动式风冷效果会更佳些。

在早期的时候，驱动电机会利用自带的同轴风扇，再搭配设计好的一套循环风道，把热量利用风扇的吹力向外扩散。

其原理通俗点说就是把冷空气吹进来，带走驱动电机产生的热量后再吹出去。

驱动电机的自然冷却方式像是在炎热的大夏天，让人静躺在床上抱着“心静自然凉”的想法，还要采取“大”字型的躺法去降暑。

二、驱动电机液冷冷却系统的组成1.水冷冷却方式发动机冷却系统与传统涡轮增压车型冷却系统一样，系统冷却液温度一般在90~100℃之间，允许最高温度为110℃。

电机冷却系统采用了第三套独立的冷却系统，用于电机与电机控制器的冷却，是通过单独的电动水泵驱动冷却液实现的独立循环系统。

它由散热器、电子风扇水管、水壶、电机水套、电机控制器、水泵(安装在散热器立柱上的电动水泵)组成。

系统冷却液温度一般在50~60℃，允许最高温度为75℃。

电机的冷却方式
电机是一种将电能转换为机械能的设备，而在电机的运行过程中，会产生大量的热量。

为了保证电机的正常运行，需要对其进行冷却。

电机的冷却方式有多种，本文将对几种常见的冷却方式进行介绍。

一、自然冷却方式
自然冷却是指将电机置于自然通风的环境中，利用自然对流的方式散热。

这种方式简单、成本低，但散热效果有限。

在自然冷却方式中，电机通常采用散热片或散热片片翅来增加散热面积，提高散热效果。

二、强制风冷方式
强制风冷是指通过风扇或风机将空气强制送入电机内部，增加对电机的散热。

这种方式散热效果较好，但相应的设备和能源消耗较多。

在强制风冷方式中，通常会在电机上安装风扇或风机，通过产生气流来降低电机的温度。

三、液冷方式
液冷是指通过液体冷却剂来降低电机的温度。

这种方式散热效果较好，但需要额外的冷却设备和冷却剂。

在液冷方式中，通常会在电机上安装冷却器或散热器，并通过循环泵将冷却剂循环流动，从而实现对电机的冷却。

四、热管冷却方式
热管冷却是一种高效的散热方式，它通过利用热管的导热原理将电机产生的热量传导到远离电机的地方。

热管冷却方式具有体积小、散热效果好的特点，但相应的成本较高。

除了以上几种常见的冷却方式外，还有一些特殊的冷却方式，如直接液冷、间接液冷等。

这些方式在特定的应用场景中具有一定的优势。

电机的冷却方式多种多样，选择适合的冷却方式需要考虑多个因素，如电机的功率、转速、使用环境等。

在实际应用中，我们应根据具体情况选择最合适的冷却方式，以确保电机的正常运行和寿命。

不同结构电机温度的分布情况电机是一种将电能转化为机械能的设备，其工作过程中会产生一定的热量。

电机的温度分布情况受到多种因素的影响，包括电机的结构、材料、工作负载等。

下面将从不同结构的电机角度来探讨其温度分布情况。

一、直流电机（DC Motor）直流电机是一种常见的电动机，它的温度分布情况主要受到以下几个因素的影响：1.转子导体部分的温度分布：转子导体是直流电机中最容易发热的部分，其温度分布受到导体截面积、长度、电阻、导热条件等因素的影响。

通常情况下，导体的中心温度较高，而表面温度较低。

2.定子部分的温度分布：定子部分主要发热原因为电枢线圈的电阻和铁芯的磁化损耗。

在定子部分，电枢线圈的温度分布与转子导体类似，中心温度较高，表面温度较低。

3.风冷电机和液冷电机的温度分布：在电机工作时，会产生较大的热量，需要通过冷却系统来控制温度。

风冷电机通过风扇或风道将风流引导到电机外壳上，以提高散热效果。

液冷电机则通过液体冷却剂来降低温度。

这两种方式可以提高电机表面的散热效果，减少温度梯度。

二、异步电机（Induction Motor）异步电机是一种常用的交流电动机，其温度分布情况主要受到以下几个因素的影响：1.转子铁芯部分的温度分布：转子铁芯是异步电机中发热的主要部分，其温度分布主要受到铁屑损耗和传热条件的影响。

通常情况下，转子铁芯的温度分布较为均匀。

2.定子线圈部分的温度分布：定子线圈是异步电机中另一个主要发热部分，其温度分布受到电阻和导热条件的影响。

定子线圈通常分为若干匝，并通过端子连接。

在工作过程中，电流会通过定子线圈，产生额外的能量损耗和发热。

通常情况下，距离电源更近的线圈温度较高，而距离电源较远的线圈温度较低。

3.雅克比矩阵法：雅克比矩阵法是一种基于电机电磁特性和热学特性的仿真方法，可以用于研究电机的温度分布情况。

通过求解雅克比矩阵，可以得到电机各部分的温度分布，并对电机的散热性能进行优化。

综上所述，不同结构的电机在工作过程中会产生不同的温度分布情况。

浅谈低压交流电机3种常见的冷却方式
众所周知，电机的运行过程，其实就是一个电能和机械能相互转换的过程，在这个过程中同时也不可避免地将产生一些损耗。

这些损耗绝大部分会转化为热量，从而导致电动机绕组，铁芯及其他部件的工作温度升高。

由于电动机使用的绝缘材料有对温度的限制，故电机冷却的任务是将电机内部损耗产生的热量散发掉，使电机各个部位的温升维持在标准规定的范围之内，并力求内部温度均匀化。

电机通常采用气体或者液体作为冷却介质，常见的有空气和水，对应的我们称之为空冷或者水冷。

空冷常见的有全封闭空气冷却和开启式空气冷却；水冷常见的有水套式冷却和热交换器冷却。

交流电机标准IEC60034-6规定和解释了电机的冷却方式，采用IC代码来表示：
冷却方式代码= IC+ 回路布置代号+ 冷却介质代号+ 推动方法代号
常见的冷却方式
1
IC01 自然冷却（表面冷却）
例如西门子紧凑型1FK7/1FT7伺服电机。

注意：此类电机运行时表面温度较高，可能对周边设备和物料产生影响。

故在某些行业应用时，应考虑通过电机的安装和适度的降容来规避电机温度的负面影响。

2
IC411 自扇冷却（自冷）
IC411是通过电机自身的旋转来移动空气从而实现冷却的，空气的移动速度与电机速度相关。

3
IC416 强迫风扇冷却（强冷或独立风扇冷却）。

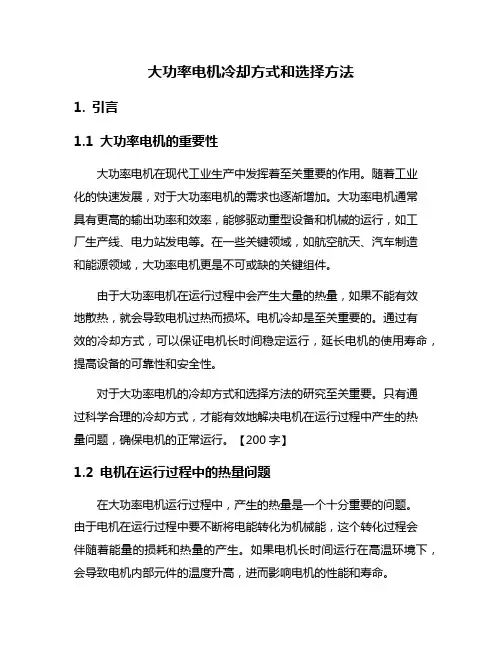

大功率电机冷却方式和选择方法1. 引言1.1 大功率电机的重要性大功率电机在现代工业生产中发挥着至关重要的作用。

随着工业化的快速发展，对于大功率电机的需求也逐渐增加。

大功率电机通常具有更高的输出功率和效率，能够驱动重型设备和机械的运行，如工厂生产线、电力站发电等。

在一些关键领域，如航空航天、汽车制造和能源领域，大功率电机更是不可或缺的关键组件。

由于大功率电机在运行过程中会产生大量的热量，如果不能有效地散热，就会导致电机过热而损坏。

电机冷却是至关重要的。

通过有效的冷却方式，可以保证电机长时间稳定运行，延长电机的使用寿命，提高设备的可靠性和安全性。

对于大功率电机的冷却方式和选择方法的研究至关重要。

只有通过科学合理的冷却方式，才能有效地解决电机在运行过程中产生的热量问题，确保电机的正常运行。

【200字】1.2 电机在运行过程中的热量问题在大功率电机运行过程中，产生的热量是一个十分重要的问题。

由于电机在运行过程中要不断将电能转化为机械能，这个转化过程会伴随着能量的损耗和热量的产生。

如果电机长时间运行在高温环境下，会导致电机内部元件的温度升高，进而影响电机的性能和寿命。

在电机内部，主要会产生的热量来自于电流通过线圈时的电阻损耗和磁场的能量损耗。

这些热量会在电机内部造成局部温升，如果不能及时有效地散热，就会导致电机温度升高，损坏电机绝缘材料，甚至引发电机火灾的危险。

有效的电机冷却系统至关重要。

通过适当的冷却方式，可以有效地将电机内部产生的热量散发到外部环境中，维持电机的正常工作温度，确保电机性能和寿命。

电机的高效运行和可靠性都与冷却系统的设计和选择密切相关。

在选择电机冷却系统时，需要对电机的功率大小、运行环境和要求等因素进行全面考虑，以确保电机能够安全、稳定地运行。

2. 正文2.1 大功率电机的冷却方式大功率电机的冷却方式是保证电机正常运行的关键因素之一。

在大功率电机运行过程中，由于电流的流动和内部电磁场的作用，会产生大量热量，如果不及时散热，就会导致电机过热而损坏。

动力电池的四种冷却方式目前动力电池系统的热管理主要可分为四类，自然冷却、风冷、液冷、直冷。

其中自然冷却是被动式的热管理方式，而风冷、液冷、直流是主动式的，这三者的主要区别在于换热介质的不同。

温度因素对动力电池性能、寿命、安全性有着至关重要的影响。

一般来说我们期望电池系统能在15~35℃的区间内运行，从而实现最佳的功率输出和输入、最大的可用能量，以及最长的循环寿命（虽然低温存储更能延长电池的日历寿命，但在应用上实践低温存储的意义并不大，这一点上电池和人非常相似）。

目前动力电池系统的热管理主要可分为四类，自然冷却、风冷、液冷、直冷。

其中自然冷却是被动式的热管理方式，而风冷、液冷、直流是主动式的，这三者的主要区别在于换热介质的不同。

1.自然冷却自然冷却没有额外的装置进行换热。

例如BYD在秦，唐，宋，E6，腾势等采用LFP电芯的车型上都采用了自然冷却。

据了解后续BYD在采用三元电芯的车型将切换为液冷。

2.风冷风冷采用空气作为换热介质。

常见的有两种，第一种姑且称为被动风冷，直接采用外部空气换热。

第二种则为主动风冷，可预先对外部空气进行加热或冷却后再进入电池系统。

早期许多日韩系的电动车型采用风冷方案。

3.液冷液冷采用防冻液（比如乙二醇）作为换热介质。

方案中一般会有多路不同的换热回路，例如VOLT具有散热器回路、空调回路、PTC回路，电池管理系统根据热管理策略进行响应调节和切换。

而TESLA Model S有一个与电机冷却串联的回路，当电池在低温状态下需要加热时，电机冷却回路与电池冷却回路串联，电机可为电池加热。

当动力电池处于高温时，电机冷却回路与电池冷却回路将被调节为并联，两套冷却系统独立散热。

4.直冷直冷采用制冷剂（变相材料）作为换热介质，制冷剂能在气液相变过程中吸收了大量的热，相比冷冻液而言换热效率可提升三倍以上，更快速的将电池系统内部的热量带走。

BMW i3中曾采用过直冷方案。

电池系统热管理方案除了需要考虑冷却效率以外还需要考虑所有电池温度的一致性。

从空冷到油冷·电机冷却技术的概念性认知（二）水冷篇展开全文水冷结构的产生Y2 Y3等传统的工业电机都以风冷或者自然冷却为主。

但随着人们对电机更小更轻的要求，催生电机往高功率密度方向发展。

特别是新能源汽车领域，对功率密度要求呈现直线式上升。

这就意味着自然冷却和风冷无法满足要求。

必须上水冷或者其它更高散热效率的系统。

水冷系统一般由水冷机壳、水泵、散热器、管道等部件组成。

其工作原理是，在水泵的推动下，水流通过电机外壳，在吸收了电机的热量后，再回到散热器将热量散发到大气中。

相当于将原来由电机表面散发的的热量，带到专用散热器上耗散掉。

这样带来两个好处，第一个散热效率更高，散热器+水的散热效率远高于电机本身散热筋的效率。

第二个好处，就是电机可以做的很小，满足紧凑安装的需求，而散热器可安装在远离电机通风良好的地方。

正因为如此在新能源汽车等一些应用中，水冷电机成立基本配置。

这里我们仅研究电机的水冷部分，都有哪些水冷结构呢。

各种各样的水冷结构市面上水冷结构种类很多。

而发明专利却掌握在少数几家公司手中。

我们常见的螺旋水道式结构，专利是由卡特比勒公司申请的。

这种结构，机壳加工出了螺旋式的水道结构，水流绕电机若干圈后流出，带走热量。

通用公司也申请了类似的冷却方案，其创新点一在于采用非切削加工的方式实现了螺旋水道。

其水冷机壳由内置的不锈钢螺旋管，和铸铝或铸铁外壳组合构成，通用认为这是一种经济型的加工方式。

其创新点二为沿螺旋水道的轴向方向设置了若干导条，起到了加强刚度，提高管道径向定心、轴向定距能力，最终得到了保护管道的效果。

除此之外，通用还发明了鼠笼式水道，轴向式水道（如下图所示）。

那么各种各样的水道结构，我们该如何去理解他们，如何在设计中选择最适合的结构呢？如何理解它们如何评价一个水冷机壳的设计好坏，首要的指标就是换热效率的问题。

水冷电机电机的散热效率涉及到热传导和热对流两种原理。

电机内部发出的热量，首先通过热传导到达定子轭部，然后从轭部到达机壳内层。

电动机常见的冷却方式电动机是一种将电能转化为机械能的装置，其工作时会产生大量的热量。

为了保证电动机的正常运行和延长其使用寿命，需要对电动机进行冷却。

常见的电动机冷却方式包括：自然冷却、强制通风冷却、液冷和散热片冷却等。

自然冷却是最简单也是最常见的电动机冷却方式之一。

在自然冷却中，电动机通过将产生的热量传递给周围空气来实现散热。

这种方式下，电动机通常采用散热片或散热鳍片来增加表面积，增强散热效果。

散热片可以将电动机的热量更快地传导到周围空气中，提高整体的散热效率。

自然冷却的优点是结构简单，使用方便，但散热效果相对较差，适用于功率较小的电动机。

强制通风冷却是一种利用风扇强制对电动机进行冷却的方式。

在强制通风冷却中，电动机通常配备有专门的冷却风扇，通过风扇产生的气流将热量带走。

冷却风扇通常安装在电动机的轴上，当电动机工作时，风扇也会随之转动，从而产生强风冷却作用。

强制通风冷却的优点是散热效果好，适用于功率较大的电动机。

但同时也存在一些缺点，比如噪音较大和能耗较高。

液冷是一种利用液体对电动机进行冷却的方式。

在液冷中，电动机通常采用水或油作为冷却介质，通过液体的循环来吸收热量并带走。

液冷的优点是散热效果好，能耗较低，适用于高功率和高转速的电动机。

同时，液冷还可以通过改变冷却介质的温度来调节电动机的温度，提高电动机的工作效率。

然而，液冷系统的设计和维护相对较复杂，对冷却介质的处理和循环也需要一定的技术支持。

散热片冷却是一种常见的电动机冷却方式。

在散热片冷却中，电动机通常配备有大面积的散热片，通过增大散热面积来提高散热效果。

散热片冷却的优点是结构简单，使用方便，适用于功率较小的电动机。

同时，散热片的设计也可以根据电动机的工作条件和散热要求进行优化，提高整体的散热效率。

除了以上几种常见的电动机冷却方式外，还有一些特殊的冷却方式，比如热管冷却、热交换器冷却等。

这些冷却方式通常适用于特殊工况或特殊环境下的电动机，可以根据实际需求进行选择和设计。

液冷管路介绍1. 液冷系统概述液冷系统是一种用液体来冷却设备的技术，与传统的风冷系统相比，液冷系统具有更高的散热效率和更低的噪音水平。

液冷管路是液冷系统中的重要组成部分，它负责将冷却液从散热器传输到需要冷却的设备，并将加热后的冷却液再次送回散热器进行循环。

2. 液冷管路的结构液冷管路通常由以下几个组成部分构成： - 冷却液泵：负责将冷却液从散热器抽取出来，并将其送往需要冷却的设备。

冷却液泵通常由电机驱动，具有一定的流量和扬程。

- 冷却液管道：冷却液管道是液冷系统中的输送通道，负责将冷却液从泵送到设备，并将加热后的冷却液再次送回散热器。

冷却液管道通常由金属或塑料材料制成，具有一定的强度和耐高温性能。

- 冷却液储罐：冷却液储罐用于储存冷却液，保证液冷系统的正常运行。

冷却液储罐通常具有一定的容量，可以根据需要进行补充或更换冷却液。

- 冷却液散热器：冷却液散热器是液冷系统中的热交换器，负责将从设备中吸收的热量传递给周围环境。

冷却液散热器通常由铝制或铜制的散热片和风扇组成，通过风扇的吹风作用，将热量迅速散发。

- 冷却液过滤器：冷却液过滤器用于过滤冷却液中的杂质和颗粒物，保证冷却液的清洁度和流动性能。

冷却液过滤器通常采用不锈钢网或陶瓷过滤芯，具有一定的过滤精度和容积。

3. 液冷管路的工作原理液冷管路的工作原理可以简单概括为以下几个步骤： 1. 冷却液泵将冷却液从散热器抽取出来，并通过冷却液管道送往需要冷却的设备。

2. 冷却液在设备中吸收热量，温度升高。

3. 加热后的冷却液再次通过冷却液管道送回散热器。

4. 冷却液在散热器中通过与周围环境的热交换，散发热量。

5. 冷却液经过冷却液过滤器进行过滤，去除杂质和颗粒物。

6. 冷却液回到冷却液泵，循环运行。

4. 液冷管路的优势相比传统的风冷系统，液冷管路具有以下优势： - 散热效率高：液冷系统采用液体介质进行热传导，散热效率比空气介质高很多。

液冷管路能够更好地将热量从设备中传递出来，提高设备的散热效果。

电机的冷却方式及其代号电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。

3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。

可以省略，我们所采用的冷却介质基本上都为空气。

5、冷却介质运动的推动方法，主要介绍四种。

6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。

7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

绿源电动车液冷电机的原理主要是通过液冷科技和工程创新，高效解决电机高温退磁及因水气导致的过快氧化问题。

它采用绝缘冷却液，将电机内部的高温经由电动车轮毂和外壳散发出去，从而保持电机处于低温的健康工作环境。

具体来说，绿源液冷电机内部注入的是热传导性远优于空气的绝缘冷却液，这种冷却液可以直接接触线圈发热源，将温度热量传导到电机端盖，然后形成导热降温的快速通道，时刻保持电机处于低温的健康工作环境。

除此之外，绿源液冷电机还采用了气体交换系统，可以吸收进入电机的空气中的水分，搭配密封圈使用，更是做到了多重防水，解决了电机高湿的问题。

这种多重防水设计可以使电机在高温、涉水、山地等极端条件下，也能保持持久的爬坡能力和高速行驶能力。

绿源电动车液冷电机是通过独特的液冷技术和多重防水设计，使电机能够在各种环境下保持持久的稳定性和性能。

窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在停止能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不竭将热量散发出去，这个散发热量的过程，我们就称为冷却.2）冷却介质：传递热量的气体或液体介质.3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走.4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外概况或冷却器将初级冷却介质放出的热量带走.5）最终冷却介质：热量传递到最后的冷却介质.6）周围冷却介质：电机周围环境的气体或液体介质.7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方.8）冷却器：使一种冷却介质的热量传递到别的一种冷却介质，并坚持两种冷却介质分开的装置.二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标记（IC）、冷却介质的回路安插代号、冷却介质代号以及冷却介质运动的推动方法代号所组成.IC+回路安插代号+冷却介质代号+推动方法代号2、冷却方法标记代号是英文国际冷却（International Cooling）的字母缩写，用IC暗示.3、冷却介质的回路安插代号用特征数字暗示，我们公司主要采取的4、冷却介质代号有如下规定：如果冷却介质为空气，则描绘冷却介质的字母A可以省略，我们所采取的冷却介质基本上都为空气.6记标帜法两种，我们应优先使用简化标识表记标帜法，简化标识表记标帜法的特点有，如果冷却介质为空气，则暗示冷却介质代号的A,在简化标识表记标帜中可以省略，如果冷却介质为水，推动方式为7，则在简化标识表记标帜中，数字7可以省略.7、比较常常使用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等.举例说明： IC411 完整标识表记标帜法为 IC4A1A1“IC”为冷却方式标记代号；“4”为冷却介质回路安插代号（机壳概况冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。
