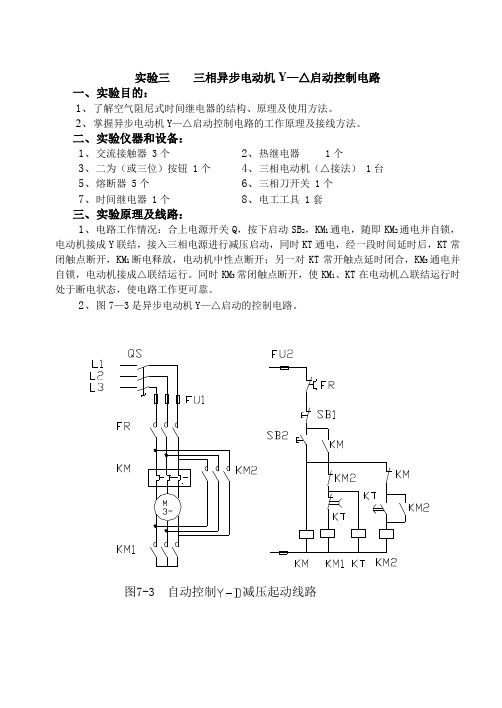

实验三三相异步电动机Y—△启动控制电路
一、实验目的：
1、了解空气阻尼式时间继电器的结构、原理及使用方法。

2、掌握异步电动机Y—△启动控制电路的工作原理及接线方法。

二、实验仪器和设备：
1、交流接触器 3个
2、热继电器 1个
3、二为（或三位）按钮 1个
4、三相电动机（△接法） 1台
5、熔断器 5个
6、三相刀开关 1个
7、时间继电器 1个8、电工工具 1套
三、实验原理及线路：
1、电路工作情况：合上电源开关Q，按下启动SB2，KM1通电，随即KM2通电并自锁，电动机接成Y联结，接入三相电源进行减压启动，同时KT通电，经一段时间延时后，KT常闭触点断开，KM1断电释放，电动机中性点断开；另一对KT常开触点延时闭合，KM3通电并自锁，电动机接成△联结运行。

同时KM3常闭触点断开，使KM1、KT在电动机△联结运行时。

三相异步电动机Y—Δ减压起动控制实训指导书一、实训目的1、掌握实现三相异步电动机限位控制的方法。

2、熟悉常见低压电器。

3、培养电气线路安装操作能力。

二、实训设备和元器件1、电动机控制线路接线模拟板1块；2、常用电工工具1套；3、试车用三相异步电动机350w左右、380v1台；4、BV7.0mm2,BVR0.75 mm2导线若干。

三、实训电路控制原理电动机Y—△减压起动控制方法只适用于正常工作时定子绕组为三角形（△）联结的电动机。

这种方法既简单又经济，使用较为普遍，但其起动转距只有全压起动时的1/3，因此，只适用于空载或轻载起动。

1、手动控制Y—△减压起动电动机Y按SB2线圈得电自动触头闭合主触头闭合1主触头闭合1联锁触头断开Y起动电动机△联结全压运行：按 SB 3△减压起动线路中的任意一个。

安装时注意文明安全操作，接点要牢靠，接触要良好。

2、安装完线路，检查无误后，接入三相异步电动机，通电试操作。

接入点动机前，要用万用表区分好电动机的三个定子绕组，同时要认真观察电动机及电器的运转及动作情况。

五、实训报告与考核要求（一）实训报告1、画出手动控制Y —△减压起动和自动控制Y —△减压起动的线路，并分析后者的动作原理。

2、自动控制Y —△减压起动电动机线路是否可以设计成其他形式，试设计一种。

（二）考核要求1、在规定的时间内完成安装任务，且试运转成功，操作方法正确。

2、安装工艺达到基本要求，线头长短适当，接点牢靠，接触良好。

3、文明安全操作，没有损坏电器及违反安全规程。

KM 1线圈断电KM 2线圈得电KM 1主触头断开KM 1联合触头闭合 KM 2自锁触头闭合 KM 2主触头闭合 电动机接成△运行 KM 2联锁触头断开。

三相异步电动机Y—Δ自动降压启动控制实验1、实验目的⑴学会三相异步电动机Y—Δ自动降压启动控制的接线和操作方法。

⑵理解三相异步电动机Y—Δ自动降压启动的概念。

⑶理解三相异步电动机Y—Δ自动降压启动的基本原理。

⑷了解时间继电器的作用和动作情况。

2、预习内容及要求⑴Y—Δ转换启动的作用三相异步电动机的Y—Δ转换起动方式是大容量电动机起动常用的降压起动措施，但它只能应用于Δ形连接的三相异步电动机。

在起动过程中，利用绕组的Y形连接即可降低电动机的绕组电压及减少绕组电流，达到降低起动电流和减少电机起动过程对电网电压的影响。

待电动机起动过程结束后再使绕组恢复到Δ形连接，使电动机正常运行。

⑵电动机Y—Δ启动控制原理①控制线路及电路组成三相异步电动机的Y—Δ变换起动控制的连接线路如图3-6所示，它主要有以下元器件组成：图3-6 三相异步电动机Y—Δ自动降压启动控制线路a.起动按钮（SB2）。

手动按钮开关，可控制电动机的起动运行。

b.停止按钮（SB1）。

手动按钮开关，可控制电动机的停止运行。

c.主交流接触器（KM1）。

电动机主运行回路用接触器，起动时通过电动机起动电流，运行时通过正常运行的线电流。

d.Y形连接的交流接触器（KM3）。

用于电动机起动时作Y形连接的交流接触器，起动时通过Y形连接降压起动的线电流，起动结束后停止工作。

e.Δ形连接的交流接触器（KM2）。

用于电动机起动结束后恢复Δ形连接作正常运行的接触器，通过绕组正常运行的相电流。

f.时间继电器（KT）。

控制Y—Δ变换起动的起动过程时间（电机起动时间），即电动机从起动开始到额定转速及运行正常后所需的时间。

g.热继电器（或电机保护器FR）。

热继电器主要设置有三相电动机的过负荷保护；电机保护器主要设置有三相电动机的过负荷保护、断相保护、短路保护和平横保护等。

②控制原理三相异步电动机Y—Δ转换启动的控制原理大致如下：i.按下启动按钮SB2后，电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头，接通时间继电器KT的线圈使其动作并延时开始。

三相异步电动机的Y―启动控制实验报告实验报告：三相异步电动机的Y-启动控制一、引言三相异步电动机是工业中常见的一种电动机，它具有结构简单、使用可靠等优点。

在实际应用中，三相异步电动机的启动是一个重要的环节，影响电动机的启动电流和起动时间。

本实验旨在研究三相异步电动机的Y-启动控制方法，探究不同启动方式对电动机起动性能的影响。

二、实验原理Y-起动是三相异步电动机常用的一种启动方法。

在这种方式下，电动机的起动过程分为两个阶段。

第一阶段：将电动机三个绕组连接成星形，即Y-连接。

在这种连接方式下，每个绕组之间电压相差120度。

起动时，绕组所接收的电压为线电压的1/√3倍，即电动机的起动电流较小，起动转矩也相对较小。

第二阶段：当电动机达到一定转速时，将电动机三个绕组连接成三角形，即Δ-连接。

在这种连接方式下，每个绕组之间电压相同，电动机的运行电流也相对较大。

实验中，我们通过控制开关来切换电动机的连接方式，观察电动机在不同启动方式下的起动电流和起动时间，以此来研究Y-启动对电动机起动性能的影响。

三、实验步骤1.搭建实验电路。

将三相异步电动机与电源、电阻以及实验仪器等连接，按照实验原理所述，将电动机三个绕组连接成Y-形。

2.调整电动机参数。

根据实验要求，设定电动机的额定电压、额定功率等参数。

3.打开电源，给电动机供电。

通过电动机控制开关，将电动机连接方式由Y-转换为Δ-。

4.测量启动电流和起动时间。

使用电流表测量电动机的启动电流，并使用计时器记录电动机的起动时间。

5.将电动机连接方式切换回Y-，重复步骤3和4，再次测量启动电流和起动时间。

6.对比实验结果，分析Y-启动对电动机起动性能的影响。

四、实验结果与分析根据实验所得数据，我们可以得出Y-启动对电动机起动性能的影响。

在Y-启动方式下，电动机的启动电流相对较小，起动时间也较短，这对电动机的使用可靠性和节能效果具有积极意义。

而在Δ-启动方式下，电动机的启动电流较大，起动时间也相对较长。

三相异步电动机的Y—△启动控制实验报告实验目的：1.理解三相异步电动机Y-△启动控制的原理；2.学会使用实验仪器，进行Y-△启动控制实验；3.探讨不同条件下Y-△启动控制的特点和优缺点。

实验仪器：1.工频电源；2.三相异步电动机；3.电流表、电压表；4.实验接线板；5.开关；6.其他必要的实验辅助设备。

实验原理：三相异步电动机在启动阶段启动电流较大，容易对电网造成冲击和短时过载。

为了减小启动电流，一种常用的方法是采用Y-△启动控制。

Y-△转换器是一种三角形和星形互联的电路，通过切换这两种连接方式，可以实现电动机的起动和停止。

在起动阶段，电动机连接为星形，启动电流较小；在运行阶段，电动机连接为三角形，电动机正常运行。

实验步骤：1.将工频电源接入电动机主馈线末端，并接地；2.在电动机输出线路上串联一个电流表、一个电压表，用于观察电流和电压的变化；3.将实验接线板上的接线器调整到Y-△转换器的星形连接方式；4.打开电源，记录电流和电压的数值；5.启动电动机，观察电流和电压的变化，并记录数据；6.将实验接线板上的接线器切换到三角形连接方式；7.再次观察电流和电压的变化，并记录数据。

实验结果：在实验过程中，根据实际情况记录了电流和电压的变化数据。

根据数据可以得出以下结论：1.在Y-△转换器的星形连接方式下，启动电流较小，电压较高；2.在Y-△转换器的三角形连接方式下，电流较大，但电压较低；3.通过对比两种连接方式下的电流和电压数据，可以明显看出Y-△启动控制可以减小启动电流。

实验讨论：1.Y-△启动控制的优点是可以减小启动电流，降低对电网的冲击和过载风险；2.Y-△启动控制的缺点是需要额外的电器元件和接线，增加了成本和复杂度；3.实际应用中，是否采用Y-△启动控制需要考虑电动机的功率、负载情况以及电网容量等因素。

实验总结：通过本次实验，我学习了三相异步电动机Y-△启动控制的原理和实验操作方法。

实验结果表明，Y-△启动控制可以有效减小启动电流，降低对电网的冲击和过载。

三相异步电动机的Y—△启动控制实验报告DOC实验名称：三相异步电动机Y—△启动控制实验报告一、实验目的：1.了解三相异步电动机的原理及工作特性；2.学习三相异步电动机的Y—△启动方式；3.掌握对三相异步电动机进行Y—△启动的控制方法；4.观察不同条件下的电动机的启动过程及运行情况。

二、实验原理：1.三相异步电动机的原理：2.Y—△启动方式：Y—△启动方式是一种较为常见的电动机启动方式，即先将电动机的绕组通过Y连接，使得电动机的起动电流较小；当电动机转速达到一定值后，再切换至△连接，使电动机能够正常运转。

三、实验器材及设备：1.三相异步电动机2.实验台架3.电源4.电流表5.电压表6.开关四、实验步骤及结果：1.将三相异步电动机连接至实验台架上，确保连接正确且牢固。

2.将电源接入实验台架，并调整电源参数（例如，电流、电压等）。

3.打开电源，使电源供电给电动机。

4.观察电动机的启动情况，记录电动机在不同条件下的启动时间和电流、电压等参数。

5.将电动机的连接方式从Y切换至△，观察电动机的运行情况并记录相关参数。

6.实验结束后，关闭电源，拆卸电动机。

五、实验讨论：1.分析Y—△启动方式的优点和缺点。

2.分析在实验过程中观察到的电动机启动时间和电流、电压等参数的变化规律及影响因素。

3.总结对三相异步电动机进行Y—△启动的控制方法。

4.提出改进实验方案的建议，并说明改进的原因。

六、实验结论：根据实验结果分析得知，Y—△启动方式能够有效地减小电动机起动时的电流冲击，降低电动机起动所需的能量，同时保证电动机能够正常运转。

在不同条件下，电动机的启动时间、电流、电压等参数存在差异，通过对电动机启动控制方法的改进，能够更好地控制电动机的启动过程，提高电动机的启动效率和运行质量。

在今后的实际应用中，可以根据电动机的不同要求选择合适的启动方式，以提高电动机的性能和可靠性。
