时间继电器控制的两台电动机顺序起动逆序停止(控制电路)

两台电动机顺序停止控制
电路原理图
The Standardization Office was revised on the afternoon of December 13, 2020
两台电动机顺序停止控制电路原理图
电路分析如下：
启动：
1、按控制按钮SB2或SB4可以分别使接触器KM1或KM 2线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。

2、接触器KM1、KM2的辅助动合接点同时闭合电路自锁。

停止：
1、按控制按钮SB3按纽，接触器KM2线圈失电，电机M2停止运行。

2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2动合辅助触点与SB1的动合触点并联在一起并呈闭合状态，所以按钮SB1不起作用。

只由当接触器KM2释放之后，KM2的动合辅助触点断开，按钮SB1才起作用。

保护方法：
1、电动机的过载保护由热继电器FR1和FR2分别完成。

2、FR2保护电动机M2，但FR1动作保护后，M2电动机也必须停止工
两台电动机顺序停止控制电路接线示意图。

2.4项目四两台电动机顺序起动逆序停止控制一一延时控制方法2.4.1 教学目的 1. 基本知识掌握编程元件定时器(T) 2. 技能培养(1) 能利用所学的指令和编程元件实现两台电动机顺序起动逆序停止控制(2) 能熟练地应用延时控制电路，并将其应用于传送带控制系统、生产线顺序控制、 灯光闪烁控制、喷泉控制系统等2.4.2 项目控制要求图2-34所示为两台电动机顺序起动逆序停止控制电路图。

按下起动按钮SB2，第一台 电动机M1开始运行，5s 之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动 机M2停止运行，10s 之后第一台电动机M1停止运行；SB1为紧急停止按钮，当出现故障 时，只要按下SB1，两台电动机均立即停止运行。

图2-34两台电动机顺序起动逆序停止控制电路项目要求用PLC 来实现图2-34所示的两台电动机顺序起动逆序停止控制电路，其控制 时序图如图2-35所示。

KTi KT2FU2L J ■FU2QSFUiKMiI p p p l L 〕力 FRiFR2\\\图2-35控制时序图利用PLC的定时器及其通电延时控制电路可实现上述控制要求。

2.4.3项目预备知识1.编程元件（T)—通用定时器PLC中的定时器（T)相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长)，一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位)，这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如TO、T98、T199等。

FX2N系列中定时器可分为通用定时器、积算定时器两种。

它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms三种，当所计脉冲个数达到设定值时触点动作。

设定值可用常数K或数据寄存器D来设置。

项目中所用为通用定时器。

(1)100ms通用定时器100ms通用定时器（T0〜T199)共200点，其中T192〜T199为子程序和中断服务程序专用定时器。

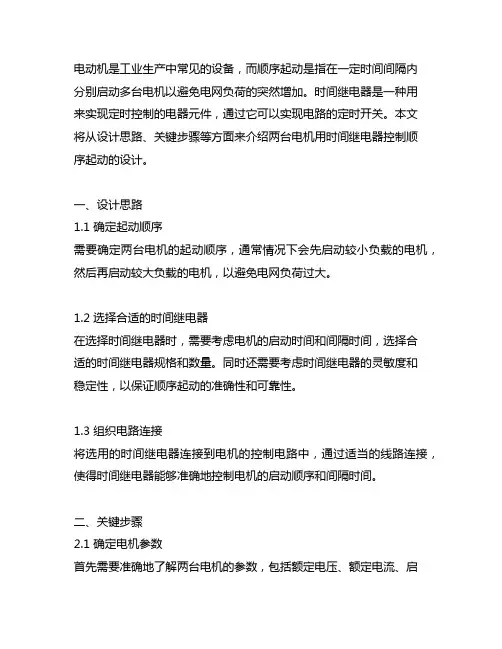

电动机是工业生产中常见的设备，而顺序起动是指在一定时间间隔内分别启动多台电机以避免电网负荷的突然增加。

时间继电器是一种用来实现定时控制的电器元件，通过它可以实现电路的定时开关。

本文将从设计思路、关键步骤等方面来介绍两台电机用时间继电器控制顺序起动的设计。

一、设计思路1.1 确定起动顺序需要确定两台电机的起动顺序，通常情况下会先启动较小负载的电机，然后再启动较大负载的电机，以避免电网负荷过大。

1.2 选择合适的时间继电器在选择时间继电器时，需要考虑电机的启动时间和间隔时间，选择合适的时间继电器规格和数量。

同时还需要考虑时间继电器的灵敏度和稳定性，以保证顺序起动的准确性和可靠性。

1.3 组织电路连接将选用的时间继电器连接到电机的控制电路中，通过适当的线路连接，使得时间继电器能够准确地控制电机的启动顺序和间隔时间。

二、关键步骤2.1 确定电机参数首先需要准确地了解两台电机的参数，包括额定电压、额定电流、启动时间等，以此为基础来确定时间继电器的选择和电路连接方案。

2.2 选择时间继电器根据电机的参数和实际需求，选择合适的时间继电器，需要考虑到时间范围、控制精度和可靠性等因素。

2.3 组织电路连接将时间继电器连接到电机的控制电路中，可以采用接触器或者PLC等辅助设备来实现电路连接。

2.4 设计时间间隔根据实际情况和需求，确定两台电机启动的时间间隔，需要考虑到电网负荷、设备保护和生产效率等方面。

2.5 调试和验证完成电路连接后，需要进行调试和验证工作，以确保时间继电器能够准确地实现两台电机的顺序起动，保证设备的正常运行。

三、设计注意事项3.1 电路可靠性在设计电路连接时，需要保证其可靠性和稳定性，避免因为电路连接不良或者时间继电器故障导致电机起动顺序混乱或者异常。

3.2 安全性考虑需要充分考虑设备的安全性，在电路设计的过程中要重视过载保护、短路保护等安全措施的设置，以确保设备的安全运行。

3.3 节能环保在实际的设计和使用过程中，要注重节能环保，考虑降低设备运行的能耗和减少对环境的影响。

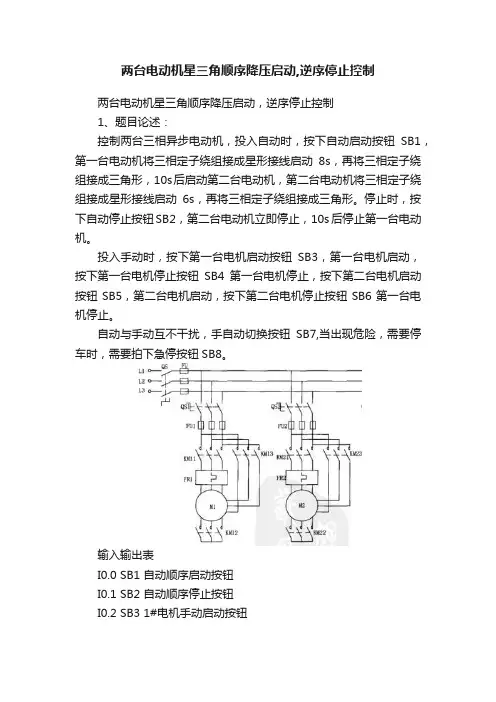

两台电动机星三角顺序降压启动,逆序停止控制两台电动机星三角顺序降压启动，逆序停止控制1、题目论述：控制两台三相异步电动机，投入自动时，按下自动启动按钮SB1，第一台电动机将三相定子绕组接成星形接线启动8s，再将三相定子绕组接成三角形，10s后启动第二台电动机，第二台电动机将三相定子绕组接成星形接线启动6s，再将三相定子绕组接成三角形。

停止时，按下自动停止按钮SB2，第二台电动机立即停止，10s后停止第一台电动机。

投入手动时，按下第一台电机启动按钮SB3，第一台电机启动，按下第一台电机停止按钮SB4第一台电机停止，按下第二台电机启动按钮SB5，第二台电机启动，按下第二台电机停止按钮SB6第一台电机停止。

自动与手动互不干扰，手自动切换按钮SB7,当出现危险，需要停车时，需要拍下急停按钮SB8。

输入输出表I0.0 SB1 自动顺序启动按钮I0.1 SB2 自动顺序停止按钮I0.2 SB3 1#电机手动启动按钮I0.3 SB4 1#电机手动停止按钮I0.4 SB5 2#电机手动启动按钮I0.5 SB6 2#电机手动停止按钮I0.6 SB7 手自动切换I0.7 SB8 急停Q0.0 KM11 第一台电动机电源连接Q0.1 KM12 第一台电动机星形连接Q0.2 KM13 第一台电动机三角形连接Q0.3 KM21 第二台电动机电源连接Q0.4 KM22 第二台电动机星形连接Q0.5 KM23 第二台电动机三角形连接2、试题要求：（1）完成硬件组态及网络设置，使通讯正常。

（2）按照功能描述及操作台的硬件完成接线。

（3）所有限位用单联空开模拟。

（4）程序配置合理，简洁稳定安全，满足功能需要。

评分标准序号内容得分1 硬件组态（30分）1、STEP7硬件组态10分2、硬件线路布置20分（输入输出点接线，PLC接线，24V稳压电源接线等，接线错误1处扣1分，扣完为止）2 软件设置（15分）1、网络设置并通讯成功5分2、硬件、程序下载成功2分3、对OB、FC、FB、DB块等功能块的正确使用3分4、在线调试5分3 程序编写（50分）完成手自动切换，2分手动模式下1#电机完成启动，2分1#电机完成停止，2分2#电机完成启动，2分2#电机完成停止，2分自动模式下启动：按下SB1，1#电机电源连接2分按下SB1，1#电机星形连接2分1#电机星形连接启动定时器正确4分1#电机星形启动8s后，三角形连接启动2分1#电机三角形连接启动定时器正确4分10s后2#电机电源连接2分2#电机星形连接2分2#电机星形连接启动定时器正确4分2#电机星形启动6s后，三角形连接启动2分停止：按下SB2，2#电机立即停止2分2#电机停止启动计时器正确4分2#电机停止10s后停止第一台电动机2分急停信号连锁正确2分程序配置合理，简洁稳定安全，满足功能需要。

二台电效果程序停止统造电路本理图之阳早格格创做
电路分解如下：
开用：
1、按统造按钮SB2或者SB4不妨分别使交触器KM1或者KM 2线圈得电吸合，主触面关合，M1或者M2通电电机运止处事.
2、交触器KM1、KM2的辅帮动合交面共时关合电路自锁.
停止：
1、按统造按钮SB3按纽，交触器KM2线圈得电，电机M2停止运止.
2、若先停电机M1按下SB1按纽，由于KM2不释搁，KM2动合辅帮触面取SB1的动合触面并联正在所有并呈关合状态，所以按钮SB1不起效率.只由当交触器KM2释搁之后，KM2的动合辅帮触面断开，按钮SB1才起效率.
呵护要领：
1、电效果的过载呵护由热继电器FR1战FR2分别完毕.
2、FR2呵护电效果M2，但是FR1动做呵护后，M2电效果也必须停止工
二台电效果程序停止统造电路交线示企图。

电动机是工业生产中常见的设备，通过各种控制方式对电动机进行启停控制是非常重要的。

时间继电器是一种常用的控制器件，本文将介绍如何使用时间继电器控制两台电机的顺序启动设计。

一、问题分析在一些工业生产中，需要先启动一个电动机，待其达到一定转速后再启动另一个电动机，以保证生产线的正常运转。

这个过程需要一个精确的时间控制，时间继电器可以很好地满足这一需求。

二、设计思路1. 选择合适的时间继电器根据实际需求，选择合适的时间继电器，考虑其时间范围、精度等因素。

2. 连接电路将两台电机分别与时间继电器连接，根据顺序启动的需求设计好电路连接方式。

3. 设置时间参数根据电机启动的时间需求，设置时间继电器的参数，确保其可以精确控制两台电机的启动顺序。

4. 完善保护措施考虑到电机在启动过程中可能会出现异常情况，需要在电路中加入相应的保护措施，以确保设备和人员的安全。

三、具体步骤1. 选择时间继电器根据电机启动时间的需求，选择一个时间范围和精度均能满足要求的时间继电器。

常见的时间继电器有机械式和电子式两种，根据具体情况选择合适的类型。

2. 连接电路将两台电机与时间继电器连接，根据顺序启动的需求设计好电路连接方式。

一般来说，可以通过时间继电器的触点控制电机的启停。

3. 设置时间参数根据实际情况，设置时间继电器的参数，包括启动延迟时间、两台电机启动间隔时间等，确保其可以精确控制两台电机的启动顺序。

4. 完善保护措施在电路中加入过载保护器、断路器等装置，对电动机进行电气保护。

四、实例展示以某工业生产线的两台电机顺序启动为例，展示具体的电路连接方式和时间参数设置。

五、注意事项1. 注意时间参数的设置，确保其满足实际生产需求。

2. 电路连接时要保证接线正确，以防止因接线错误导致的设备损坏或人身伤害。

六、总结通过上述步骤，我们可以设计出一个使用时间继电器控制两台电机顺序启动的电路。

这样的设计可以满足工业生产中对电机启停控制的需求，提高生产效率，保障生产安全。

两台电机顺序启动顺序停止控制线路的设计与分析班级：姓名：学号：2012年10月30日摘要本文介绍了基于电力拖动的一种电动机的启动停止的设计方案，将两台电动机成功的顺序启动，逆序停止。

我们运用其原理的思路是：用两套异步电机M1和M2，在M2控制回路中串入常开触头，实现只有先开M1才能后开M2，在M1停机按钮上并联一常开触头，实现只有先停M2才能后停M1。

系统用到的元件有常开常闭开关，熔断器，继电器等一些常用的电气元件。

绘制电路图与工作流程图，并进行改进。

因为三相电机的仿真具有很高的难度，在短时间内无法完成，故只使用原理图和电路图进行说明。

关键词：异步电机 M1和M2；常开常闭开关；熔断器；继电器AbstractThis paper introduces the electric drive based on a motor start stop design scheme, the two electric motors successful sequence startup, inverted order to stop. We use the train of thought of its principle is: with two sets of asynchronous motor M1 and M2, in M2 control loop of the string into normally open contacts, realize only first open M1 after can open M2, in M1 stop button on the parallel a normally open contacts, realize only first stop M2 can stop after the M1. The system use components have normally open normally closed switch, fuse, relay and so on some commonly used electrical components. Draw circuit diagram and working flow chart, and makes some improvement. For the simulation of the three-phase motor has high difficulty, unable to complete in a short time, so only use principle diagram and the circuit diagram shows.Keywords: asynchronous motor M1 and M2; Normally open normally closed switch; Fuse; relay目录摘要 (2)ABSTRACT (3)第一章绪论 (5)1.1课题意义 (5)1.2系统参数和要求 (6)1.3选用的电动机 (6)第二章所用元件介绍 (7)2.1熔断器的原理 (7)2.2继电器 (8)2.3常开常闭开关器的选择 (9)第三章工作原理 (10)3.1两台电动机的顺序启动的原理 (10)3.2两台电动机逆序停止的原理 (11)3.3保护方法 (12)参考文献 (12)第一章绪论1.1课题意义与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

两台电动机顺序起动、顺序停止电路
两台电动机顺序起动、顺序停止电路原理图
顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，如上
常见故障；
1、KM1不能实现自锁：
分析处理：
一、KM1的辅助接点接错，接成常闭接点，KM1吸合常闭断开，所以没有自锁。

二、KM1常开和KM2常闭位置接错，KM1吸合式KM2还未吸合，KM2的辅助常开时断开的，所以KM1不能自锁。

2、不能顺序启动KM2可以先启动；
分析处理：
KM2先启动说明KM2的控制电路有电，检查FR2有电，这可能是FR2接点上口的7号线，错接到了FR1上口的3号线位置上了，这就使得KM2不受KM1控制而可以直接启动。

3、不能顺序停止KM1能先停止；
分析处理：
KM1能停止这说明SB1起作用，并接的KM2常开接点没起作用。

分析原因有两种。

一、并接在SB1两端的KM2辅助常开接点未接。

二、并接在SB1两端的KM2辅助接点接成了常闭接点。

4、SB1不能停止；
分析处理：
检查线路发现KM1接触器用了两个辅助常开接点，KM2只用了一个辅助常开接点，SB1两端并接的不是KM2的常开而是KM1的常开，由于KM1自锁后常开闭合所以SB1不起作用。

两台电动机顺序起动、顺序停止电路接线示意图。

2.4项目四两台电动机顺序起动逆序停止控制一一延时控制方法2.4.1 教学目的 1. 基本知识掌握编程元件定时器(T) 2. 技能培养(1) 能利用所学的指令和编程元件实现两台电动机顺序起动逆序停止控制(2) 能熟练地应用延时控制电路，并将其应用于传送带控制系统、生产线顺序控制、 灯光闪烁控制、喷泉控制系统等2.4.2 项目控制要求图2-34所示为两台电动机顺序起动逆序停止控制电路图。

按下起动按钮SB2，第一台 电动机M1开始运行，5s 之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动 机M2停止运行，10s 之后第一台电动机M1停止运行；SB1为紧急停止按钮，当出现故障 时，只要按下SB1，两台电动机均立即停止运行。

图2-34两台电动机顺序起动逆序停止控制电路项目要求用PLC 来实现图2-34所示的两台电动机顺序起动逆序停止控制电路，其控制 时序图如图2-35所示。

KTi KT2FU2L J ■FU2QSFUiKMiI p p p l L 〕力 FRiFR2\\\图2-35控制时序图利用PLC的定时器及其通电延时控制电路可实现上述控制要求。

2.4.3项目预备知识1.编程元件（T)—通用定时器PLC中的定时器（T)相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长)，一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位)，这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如TO、T98、T199等。

FX2N系列中定时器可分为通用定时器、积算定时器两种。

它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms三种，当所计脉冲个数达到设定值时触点动作。

设定值可用常数K或数据寄存器D来设置。

项目中所用为通用定时器。

(1)100ms通用定时器100ms通用定时器（T0〜T199)共200点，其中T192〜T199为子程序和中断服务程序专用定时器。

2.4项目四两台电动机顺序起动逆序停止控制一一延时控制方法2.4.1 教学目的 1. 基本知识掌握编程元件定时器(T) 2. 技能培养(1) 能利用所学的指令和编程元件实现两台电动机顺序起动逆序停止控制(2) 能熟练地应用延时控制电路，并将其应用于传送带控制系统、生产线顺序控制、 灯光闪烁控制、喷泉控制系统等2.4.2 项目控制要求图2-34所示为两台电动机顺序起动逆序停止控制电路图。

按下起动按钮SB2，第一台 电动机M1开始运行，5s 之后第二台电动机M2开始运行；接下停止按钮SB3，第二台电动 机M2停止运行，10s 之后第一台电动机M1停止运行；SB1为紧急停止按钮，当出现故障 时，只要按下SB1，两台电动机均立即停止运行。

图2-34两台电动机顺序起动逆序停止控制电路项目要求用PLC 来实现图2-34所示的两台电动机顺序起动逆序停止控制电路，其控制 时序图如图2-35所示。

KTi KT2FU2L J ■FU2QSFUiKMiI p p p l L 〕力 FRiFR2\\\图2-35控制时序图利用PLC的定时器及其通电延时控制电路可实现上述控制要求。

2.4.3项目预备知识1.编程元件（T)—通用定时器PLC中的定时器（T)相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长)，一个当前值寄存器（一个字长）和一个用来存储其输出触点的映像寄存器（一个二进制位)，这三个量使用同一地址编号，定时器采用T与十进制数共同组成编号，如TO、T98、T199等。

FX2N系列中定时器可分为通用定时器、积算定时器两种。

它们是通过对一定周期的时钟脉冲计数实现定时的，时钟脉冲的周期有1ms、10ms、100ms三种，当所计脉冲个数达到设定值时触点动作。

设定值可用常数K或数据寄存器D来设置。

项目中所用为通用定时器。

(1)100ms通用定时器100ms通用定时器（T0〜T199)共200点，其中T192〜T199为子程序和中断服务程序专用定时器。

两台电动机次序停止控制电路————————————————————————————————作者：————————————————————————————————日期：两台电动机次序停止控制电路(组图 )两台电动机次序停止控制电路原理图电路剖析以下：启动过程：1、按控制按钮 SB2 或 SB4 能够分别使接触器 KM1 或 KM 2 线圈得电吸合，主触点闭合， M1 或 M2 通电电机运转工作。

2、接触器 KM1 、 KM2 的协助常开接点同时闭合电路自锁。

停止过程：1、按控制按钮 SB3 按纽，接触器 KM2 线圈失电，电机M2 停止运转。

2、若先停电机 M1 按下 SB1 按纽，因为 KM2 没有开释， KM2 常开协助触点与SB1触器的常开触点并联在一同并呈闭合状态，因此按钮SB1 不起作用。

只由当接KM2 开释以后， KM2 的常开协助触点断开，按钮SB1 才起作用。

保护方法：1、电动机的过载保护由FR1和FR2分别达成。

2、FR2 保护电动机 M2 ，但 FR1 动作保护后， M2 电动机也一定停止工常有故障：不可以实现次序停止， KM1 能先停止：剖析办理；不可以次序停止这说明 SB1 控制器作用，并接 SB1 两头的 KM2 常开接点有问题。

未接和接成常闭接点，都会出现KM1 先停止的现象。

两台电动机次序停止控制电路接线表示图两台电动机次序起动控制电路(组图 )两台电动机次序起动控制电路原理图次序控制电路是在一个设施启动以后另一个设施才能启动的一种控制方法，如图 KM2 要先启动是不可以动作的，因为 SB4 和 KM1 是断开状态，只有当KM1吸合实现自锁以后， SB4 按纽才起作用，使KM2 通电吸合，这类控制多用于大型空调设施的控制电路。

常有故障：1、不可以次序启动KM2 能够先启动；剖析办理；KM2 先启动说明 KM2 的控制电路有电，用电试电笔检查 FR2 控制接点有电，这可能是 FR2 接点上口的 7 号线，错接到了 FR1 上口的 3 号线或 5 号线地点上了，这就使得 KM2 不受 KM1 控制而能够直接启动。
