时间继电器百科时间继电器是一种电气元件,用于在电路中实现特定的时间控制功能。
它根据预设的时间参数,在一段时间内打开或关闭电路。
时间继电器广泛应用于各种领域,包括工业自动化、电力系统、交通信号控制等。
本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。
一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。
它由电磁铁、弹簧、触点等组成。
当电流通过继电器的线圈时,电磁铁会吸引触点,使其产生闭合或断开的动作,从而控制电路的通断。
时间继电器的特殊之处在于其内部还有一个计时机构,通过调节计时机构的参数,可以实现不同时间范围内的控制。
二、时间继电器的分类根据时间继电器的功能和使用场景,可以将其分为多种类型。
以下是常见的时间继电器分类:1. 定时继电器:按照设定的时间延时后执行操作,如定时关闭灯光、定时启动设备等。
2. 循环继电器:设定一个循环周期,按照设定的时间间隔循环开关电路,如循环定时喷水器、循环定时排风扇等。
3. 脉冲继电器:以脉冲信号的形式控制电路的通断,如定时闪烁灯光、定时触发报警器等。
4. 特殊功能继电器:具有特殊的时间控制功能,如时间延迟启动、时间延迟断开、时间段切换等。
三、时间继电器的工作方式时间继电器的工作方式可以分为两种:单触点继电器和多触点继电器。
1. 单触点继电器:只有一个触点用于控制电路的通断。
它具有结构简单、体积小巧等特点,适用于一些简单的时间控制场景。
2. 多触点继电器:具有多个触点,可以同时控制多个电路的通断。
它适用于一些复杂的时间控制场景,能够实现更多样化的功能。
四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。
在工业自动化中,时间继电器常用于定时启动和停止设备,控制生产线的生产流程,以及定时检测和清洗设备等。
在电力系统中,时间继电器用于定时控制开关操作,实现对电流、电压等参数的监测和保护。
在交通信号控制中,时间继电器用于定时控制红绿灯的切换,确保交通流畅和交通安全。
时间继电器1、时间继电器(time relay)是指当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。
同时,时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多,有空气阻尼型、电动型和电子型等。
随着单片机的普及,目前各厂家相继采用单片机为时间继电器的核心器件,而且产品的可控性及定时精度完全可以由软件来调整,所以未来的时间继电器将会完全由单片机来取代。
2、时间继电器的主要功能是作为简单程序控制中的一种执行器件,当它接受了启动信号后开始计时,计时结束后它的工作触头进行开或合的动作,从而推动后续的电路工作。
一般来说,时间继电器的延时性能在设计的范围内是可以调节的,从而方便调整它的延时时间长短。
3、一般说来,市场上常见的时间继电器,单凭一只时间继电器恐怕不能做到开始延时闭合,闭合一段时间后,再断开,先实现延时闭合后延时断开。
为满足全球一体化和现代工业技术发展的需要,为使现代科学技术民用化。
宇迅电子有限公司整合现代科技理念和设计要求,研究出一款新型的多功能的继电器控制板。
更加专业、体积小、接线简单、使用方便。

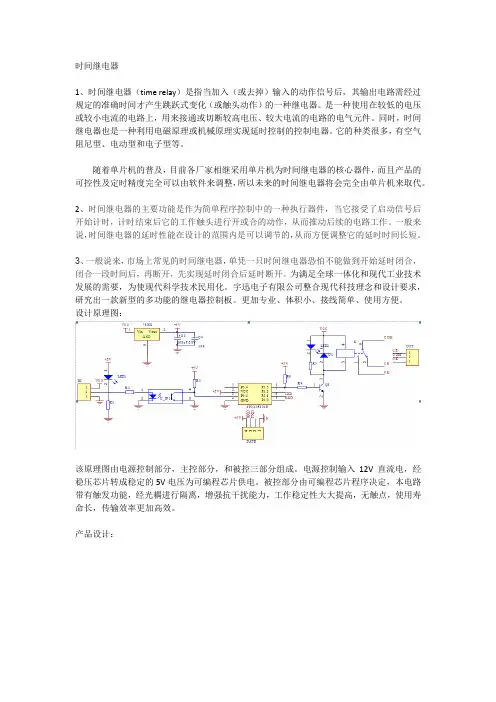

设计原理图:该原理图由电源控制部分,主控部分,和被控三部分组成。
电源控制输入12V直流电,经稳压芯片转成稳定的5V电压为可编程芯片供电。
被控部分由可编程芯片程序决定,本电路带有触发功能,经光耦进行隔离,增强抗干扰能力,工作稳定性大大提高,无触点,使用寿命长,传输效率更加高效。
产品设计:该模块功能齐全,性能优越,能做到:任意时间设定,时间可调,定时,触发信号,延时接通,延时闭合,定时通断,时间精准等等功能,工作稳定,在工控,汽车,电器改装,门禁系统等领域已有广泛应用。
淘宝直销店已上架销售,支持个人采购和公司批量选购。
**产品参数**主控芯片:STC5F104E单片机工作电压:直流12V继电器:松乐牌工业级12V电磁继电器除电源噪声:是稳压:进口78M05贴片稳压芯片支持触发:是产品尺寸:80mmX25mm X 18mm**以往客户要求实现功能,供参考**信号触发继电器打开10秒钟后关闭12v信号消失继电器打开10秒钟后关闭按键触发继电器10秒钟后打开按键触发继电器10秒钟后打开1秒钟关闭触发后继电器开5分钟后继电器输出1秒关闭触发后开3分钟关闭信号消失开三分钟关闭定时器定时2分钟吸合一秒定时器定时72个小时吸合一秒开50秒关5秒循环每1小时吸合一次每次吸合5秒,往复循环上电延时15秒后断开有信号继电器立即接通一下有信号就闭合,没有信号就断开2次信号触发继电器打开1秒钟后关闭...................................................期待您的参与!另有双路、四路等更多功能模块定制。
简述时间继电器的原理及应用1. 时间继电器的原理时间继电器是一种以时间为基础进行工作调控的电器设备。
其原理基于计时器的功能,通过设定一定的时间参数来控制电器的开关。
时间继电器通常由一个时钟电路和一个继电器电路组成。
1.1 时钟电路时钟电路是时间继电器的核心组成部分。
它由一个振荡器、一个计数器和一个比较器构成。
振荡器产生稳定的脉冲信号,计数器将脉冲信号进行计数,比较器将计数值与预设的时间参数进行比较。
1.2 继电器电路继电器电路是时间继电器的输出部分。
当时钟电路中的计数值与预设的时间参数相等时,继电器电路会开启或关闭电器。
继电器电路通常由一个电磁继电器和一个电流控制电路组成。
2. 时间继电器的应用时间继电器在现代工业自动化控制中具有广泛的应用。
以下是一些常见的应用场景:2.1 照明控制时间继电器可以用于控制路灯、美化灯、照明设备等的开关。
通过设置合适的时间参数,可以在特定时间段内自动打开或关闭照明设备,实现能耗控制和生活便利。
2.2 电动设备控制时间继电器被广泛应用于电梯、空调、洗衣机、冰箱等电动设备的控制。
通过设置时间参数,可以在特定时间段内自动打开或关闭电动设备,提高能效和生活质量。
2.3 定时报警时间继电器可以用于定时报警装置,如火灾报警、安防系统等。
通过设置合适的时间参数,可以在特定时间触发警报,提醒人们注意安全。
2.4 温度控制时间继电器在温度控制中起到重要作用。
比如,在温室农业中,可以通过设置时间参数,自动控制温室内的温度,提供适宜的生长环境。
2.5 进程控制时间继电器可以用于自动化生产线的进程控制。
通过设置合适的时间参数,可以按照预定的时间序列自动启动或停止不同的生产设备,提高生产效率和产品质量。
3. 总结时间继电器以时间为基础,通过设定一定的时间参数来控制电器的开关。
它在照明控制、电动设备控制、定时报警、温度控制和进程控制等方面有广泛的应用。
时间继电器的原理基于时钟电路和继电器电路的相互配合,实现按照预设的时间自动控制电器的功能。
时间继电器结构原理
时间继电器是一种电器元件,用于根据预设的时间延迟或控制电路的开关动作。
它通常由驱动电路、计时电路和输出电路组成。
驱动电路是控制时间继电器工作的一部分,它通常由一个电磁铁组成。
当驱动电路施加电流时,电磁铁会产生一个磁场,吸引继电器中的铁芯。
当电流停止时,磁场消失,铁芯会返回其原始位置。
计时电路是控制时间继电器计时的一部分,它通常由一个电容器和一个可调的电阻器组成。
电容器储存电荷,并通过电阻器控制充电和放电的速率。
根据电容器的充电和放电过程,计时电路可以控制继电器的工作时间。
输出电路是时间继电器的开关部分,它通常由一个触点组成。
当继电器中的铁芯被吸引时,触点会闭合;当铁芯返回原始位置时,触点会打开。
通过控制触点的开闭状态,时间继电器可以控制电路的开关动作。
总的来说,时间继电器的工作原理是通过驱动电路控制电磁铁的吸引力,再通过计时电路控制吸引力的持续时间,最后通过输出电路控制电路的开关动作。
这种结构原理使得时间继电器可以按照预设的时间来控制电路的操作。
时间继电器是一种当电器或机械给出输入信号时,在预定的时间后输出电气关闭或电气接通信号的继电器。
时间继电器的常用功能有:A:通电延时(ON-DELAYOPERATION)F:断电延时(OFF-DELAYOPERATION)Y:星三角延时(STAR/DELTAOPERATION)C:带瞬动输出的通电延时(WITHINST。
CONTACTON-DELAYOPERATION)G:间隔延时(INTERVAL-DELAYOPERATION)R:往复延时(ON-OFFREPETITIVEDELAYOPERATION)K:信号断开延时(OFF-SIGNALDELAYOPERATION)1.控制电源时间继电器的电源端子间一般能承受1500V的外来浪涌电压,如果浪涌电压超过此值时,须使用浪涌吸收装置,以防止时间继电器击穿烧毁;当时间继电器重复工作时,本次电源关断到下次电源接通的时间(休止时间)必须大于复位时间,否则,未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作;断电延时型时间继电器的电源接通时间必须大于0.5秒,以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载;时间继电器的电源回路一般情况下是高阻抗的,因此,切断电源后的漏电流要尽可能小(半导体或用RC并接的触点来开关时间继电器),以免有感应电压而假关断引起误动作(对于断电延时型而言,会产生断电后延时时间到但继电器不释放现象)。
一般情况下电源端子的残留电压应小于额定电压的20%,对断电延时型而言应小于额定电压的7%;时间继电器在完成其控制工作后,尽量避免继续通电。
到时后连续通电会使产品发热,从而加快电子元件老化,大大缩短使用寿命。
2、负载连接时间继电器的输出触点由于受产品体积的限制,往往负载能力不强,因此要对触点进行保护,可在触点两端并接吸收装置(如:RC、二极管、齐纳二极管等)。
不要用时间继电器去直接控制大容量负载,有的负载看上去不大,但由于负载电流特性而出现烧熔触点的现象,下表是负载形式和浪涌电流之间的关系。
时间继电器工作原理
时间继电器是一种电子电路,在其上安装了一个定时装置,以到达所设定的时间后触发开关(因而又称为定时开关)。
时间继电器采用低电压(动作值)作为控制电源,能根据设定的时间延迟后触发时间电源来操控其他机械设备作关断或开启操作,以此来实现对其他设备在定时电源下的控制。
时间继电器具有精准、可靠、高灵敏度等优点,可以实现机械作动一定时间后自动断开控制线路,也可在一定时间后,自动连上控制线路,可满足不同定时要求。
什么是时间继电器时间继电器的分类、工作原理和动作过程时间继电器是控制电路中的常用电器之一。
它的种类很多,在交流电路中使用较多的有空气阻尼式时间继电器、电子式时间继电器。
时间继电器在电路中的图形和文字符号如下图所示:(一到四图)空气阻尼式时间继电器有通电延时型和断电延时型两种。
空气阻尼式时间继电器(空气延时头)又称气囊式时间继电器,它是利用空气通过小孔时产生阻尼的原理获得延时的。
它由电磁系统、延时机构和触点3部分构成。
电磁机构为直动式双E型铁心,触电系统借用LX5型微动开关,延时机构采用气囊式阻尼器。
电磁机构可以是直流的或是交流的,它既可以做成通电延时型,也可以做成断电延时型。
进气孔大,活塞移动速度快,延时短;进气孔小,活塞移动速度慢,延时长。
其中通电延时型时间继电器动作过程是:线圈不通电时,线圈的衔铁释放压住动作杠杆,延时和瞬时触点不动作;当线圈得电吸合后,衔铁被吸合,衔铁上的压板首先将瞬时触点按下,触点动作发出瞬时信号。
这是因为衔铁吸合动作杠杆不受压力,在助力弹簧作用下慢慢动作(也就是延时),动作到达最大位置杠杆上的压板按动延时触点,触点动作发出延时信号,直至线圈无电释放,动作结束。
其实物图片如下图:而断电延时型时间继电器其特点是线圈是倒装的,所以其动作过程是:线圈得电吸合时瞬时触点受衔铁上的压板动作,触点动作发出瞬时动作信号,同时衔铁的尾部下压动作杠杆,延时触点复位;当线圈失电时,衔铁复位,动作杠杆不在受到压力而在助力弹簧的作用下开始动作(也就是延时),动作到达最大位置时,杠杆上的压板按动延时触点,触点动作发出延时信号。
晶体管时间继电器它是通过电子电路控制电容器充、放电的原理制成的。
它的特点是体积小,延时范围可达到0.1-60s、1-60min。
它具有体积小、重量轻、准确度高、寿命长等优点。
实物图片如下图:时间继电器种类繁多,但是其工作原理大致相同,只要大家理解了其工作原理和动作过程,就可以举一反三,学会使用了。
时间继电器的分类时间继电器是一种能够在设定时间内进行开关控制的电器元件。
它可以在电路中起到定时、延时、循环等作用,广泛应用于工业自动化、家庭电器、交通信号灯等领域。
根据其功能和特点,时间继电器可以分为多种类型。
1. 机械式时间继电器机械式时间继电器是最早出现的一种时间继电器,其主要原理是通过机械结构控制开关的闭合和断开。
它具有结构简单、可靠性高、使用寿命长等优点,但由于受到机械结构限制,无法实现精确的时间控制,通常只能达到数秒或数十秒级别的控制范围。
2. 电子式时间继电器与机械式时间继电器相比,电子式时间继电器采用了更加精密的计时元件和控制芯片,能够实现更加精确的时间控制。
同时,它还具有响应速度快、体积小、功耗低等优点,在现代工业自动化领域得到广泛应用。
3. 数字式时间继电器数字式时间继电器采用数字显示屏和微处理器控制芯片,能够实现更加精确的时间控制和多种功能的组合。
它可以通过编程实现不同的时间控制模式,如单次延时、循环延时、定时开关等,同时还具有自动校准、远程控制等高级功能。
4. 光电式时间继电器光电式时间继电器是一种基于光电转换原理的时间控制元件。
它通过光敏元件感知外界光照强度的变化,从而实现开关的闭合和断开。
由于其无需机械结构,具有响应速度快、噪声小、寿命长等优点,在照明控制、安防监控等领域得到广泛应用。
5. 智能型时间继电器智能型时间继电器是一种集成了传感器、计算机芯片和通信接口等多种功能于一体的高级时间控制元件。
它可以通过网络连接实现远程监测和控制,支持多种触发方式和计时模式,并具有数据存储和分析功能。
在智能家居、物联网等领域得到广泛应用。
总之,随着科技的不断进步和应用需求的不断增加,时间继电器的种类和功能也在不断拓展和升级。
在实际应用中,我们需要根据具体需求选择合适的时间继电器类型,并合理配置和使用,以达到最佳的控制效果。
时间继电器技术档案时间继电器是一种接触式的控制电路,它是利用继电器的触点与控制电路中时间继电器线圈之间的相对运动,从而控制线路的动作,实现对电气设备线路接通、断开后相应的定时和限流保护功能。
继电器的工作原理:当线路中有电流通过时,时间继电器的触点闭合;当线路上只有一回路时,则时间继电气有两个触点动作:一是断开或关闭二次回路;二是接通或切断一次回路。
当电动机启动时,触点闭合;当电动机停止时,触点断开。
时间继电器原理:将动作信号直接经输入端输出到电动执行机构去执行和控制电动部件所经过的运动轨迹。
由于该电路动作是按比例积分而不设阻值要求实现的。
故对某些线路上可能出现短路、断电、并联电路等起到控制作用,因此也可用于防止短路和断电事故发作,故又叫隔离线路开关。
由于采用了自锁功能而被广泛用于要求可靠接地(如某电器开关和保护电路)、常开辅助触点的接线时并联继电器的作用是防止误动作产生。
现在很多应用场合都有“延时断后”控制回路及相应保护方法,因此可以用延时丝代替时间继电器控制功能较好,效果也不错。
•1、当供电电压高于110 V时,时间继电器动作,断开或断开二次回路。
•其二次回路线圈的两端接触点R1、R3或C1。
在这几个触点上动作的继电器称为时间继电器。
按其接线方式分有一次接户线方式和二次接户线方式。
其中大部分二次接户线都是使用二次接户线直接接在用户的交流接户线上。
这种方式主要用于要求线路可靠接地,以及二次回路的接法为分阶段接线的方式。
这种接端子式也可以单独使用。
在一般情况下,它只能用于单台电动机起动与控制。
在额定电流下,额定功率范围为250~1500 W。
起动时间为1 s。
如果电源电压超过200 V时,起动延时常动作,起动延时继电器只能用来控制负载启动或中止。
••2、时间继电器的辅助触点在通电动作后可闭合,当短路电流超过继电器的额定工作电流时,时间继电器触点闭合,但限流电阻不能导通而启动运行。
•此时,时间继电器线圈的限流电阻和被控制电气设备的接地保护装置相接通或断开。
时间继电器用途时间继电器是一种电气设备,用于控制电路的开关,根据预设的时间参数来实现自动开关电路的功能。
它主要通过控制电磁继电器的动作,以实现电路的断开和闭合。
时间继电器广泛应用于各个领域,具有许多重要的用途。
时间继电器在工业自动化中起着重要的作用。
在生产线上,时间继电器可以根据预设的时间参数,自动控制设备的开关,实现生产过程的自动化。
例如,在汽车制造业中,时间继电器可以控制机器人的动作,精确地完成各种操作,提高生产效率和质量。
此外,时间继电器还可以在工业设备中定时监测和控制温度、湿度等参数,以保证设备的正常运行。
时间继电器在家庭生活中也有广泛的应用。
人们可以利用时间继电器来控制家电设备的开关,实现定时启动和关闭。
比如,可以利用时间继电器控制空调的开关时间,让空调在人们回家之前自动开启,以确保室内温度的舒适;还可以利用时间继电器控制热水器的加热时间,让热水在早晨起床时自动加热好,方便洗漱。
通过时间继电器的应用,人们可以更加方便地控制家电设备,提高生活质量。
时间继电器在照明系统中也发挥着重要的作用。
通过时间继电器的定时开关功能,可以实现夜间照明的自动控制。
例如,在公共场所的照明系统中,可以设置时间继电器,让照明灯在夜晚到来时自动打开,节省能源;在路灯系统中,可以利用时间继电器来控制路灯的亮灭时间,保证夜间交通安全。
时间继电器的应用不仅提高了照明系统的智能化程度,还减少了人工操作的繁琐。
时间继电器还在农业领域起着重要的作用。
通过时间继电器的定时控制功能,可以实现农田灌溉系统的自动化。
农田灌溉是农业生产中不可或缺的一环,传统的人工操作既耗时又费力。
而时间继电器的应用可以根据农作物的生长需求,定时开启和关闭灌溉设备,实现农田灌溉的自动化,提高农作物的产量和质量。
时间继电器作为一种重要的电气设备,在工业、家庭、照明和农业等领域有着广泛的应用。
它可以实现电路的自动开关,提高生产效率和生活质量。
时间继电器的应用不仅简化了人们的操作,还提高了设备和系统的智能化程度,为人们创造了更加便利和舒适的生活环境。
时间继电器工作原理
时间继电器是一种利用机械传动和电磁力的电气元件,用于控制电路中的时间延时。
它工作的原理如下:
1. 结构组成:时间继电器一般由电磁铁、触点系统、时间调整装置和外壳等部分组成。
2. 电磁铁原理:时间继电器中的电磁铁采用电磁线圈与铁芯相互作用的方式工作。
当电流通过电磁线圈时,产生的磁场会吸引铁芯,使其移动。
3. 触点系统:时间继电器中的触点系统通过机械传动和电磁力来实现时间延时功能。
触点一般由正常触点和延时触点组成。
正常触点用于控制电路的开关动作,延时触点用于控制延时结束后的其他动作。
4. 时间调整装置:时间继电器中一般设有时间调整装置,可根据需要调整时间延时的长度。
需要注意的是,时间延时的范围和调整精度是由时间继电器的设计和制造决定的。
5. 工作原理:当时间继电器通电时,电磁铁激励,吸引铁芯移动,触点动作。
此时,延时触点处于动作位置,保持连通状态,而正常触点处于断开状态。
当电流断开时,电磁铁解除激励,铁芯回归原位,触点恢复到初始状态。
6. 使用方法:时间继电器接入电路后,根据需要设置时间延时长度。
通常情况下,时间继电器用于定时控制电器设备的启动
和停止,以及在电路中实现各种时间延时操作。
综上所述,时间继电器的工作原理主要是基于电磁铁的吸引和释放,通过触点系统的机械传动和电磁力来实现时间延时功能。
时间继电器的原理一、时间继电器的概述时间继电器是一种控制器件,可用于实现定时控制和延时控制。
它具有简单、可靠、经济等特点,在工业自动化领域广泛应用。
时间继电器通过控制开关电路的通断状态,来实现对电器设备的定时操作。
二、时间继电器的组成2.1 电磁系统时间继电器的核心组成部分是电磁系统,它由电磁铁、触点和弹簧等部件组成。
电磁铁通过通电产生磁场,使触点闭合或打开,从而控制电器设备的通断状态。
2.2 控制系统时间继电器还包括控制系统,用于设置定时参数和控制电磁系统的动作。
控制系统通常由旋钮、开关和电路板等部件构成,用户可以通过设置旋钮和开关来调整定时时间。
2.3 电源系统电源系统用于为时间继电器提供电能,常见的电源方式有交流电源和直流电源两种。
电源系统一般由电源插座、电源线和电源转换器等组成。
三、时间继电器的工作原理3.1 正常工作状态当时间继电器处于正常工作状态时,电磁铁未通电,触点处于闭合状态,电器设备通电运行。
3.2 定时控制当用户设置了定时时间后,控制系统会开始计时。
当计时器达到设定的时间时,控制系统会发送信号给电磁系统,使电磁铁通电,产生磁场。
磁场的作用下,触点打开,使电器设备断电。
3.3 延时控制延时控制是时间继电器的另一种工作模式。
当用户设置了延时时间后,控制系统会开始计时。
在计时周期结束之前,电磁铁处于通电状态,触点保持打开状态,电器设备通电运行。
当计时周期结束时,电磁铁失去通电,触点关闭,电器设备断电。
四、时间继电器的应用领域时间继电器广泛应用于各个领域,包括工业自动化、家居安防、电力系统等。
4.1 工业自动化在工业自动化领域,时间继电器常用于定时控制生产线的启停、设备的自动化切换等。
它可以提高生产效率,减少人工干预。
4.2 家居安防时间继电器在家居安防领域的应用也很常见。
例如,可以使用时间继电器实现定时开关灯、定时控制窗帘等功能,提高家居安全性和舒适度。
4.3 电力系统在电力系统中,时间继电器常用于定时控制电力设备的运行。
时间继电器科技名词定义中文名称:时间继电器英文名称:time relay定义:当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
所属学科:电力(一级学科);继电保护与自动化(二级学科)本内容由全国科学技术名词审定委员会审定公布时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多,有空气阻尼型、电动型和电子型和其他型等。
目录编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器凡是继电器感测元件得到动作信号后,其执行元件(触头)要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器,它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压,集成电路做为核心器件,其输出采用小型电磁继电器,使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多,产品的定时精度及可控性也提高很多。
随着单片机的普及,目前各厂家相继采用单片机为时间继电器的核心器件,而且产品的可控性及定时精度完全可以由软件来调整,所以未来的时间继电器将会完全由单片机来取代。
编辑本段时间继电器类型及特点特点1、空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s),但延时精确度低。
2、电磁式时间继电器延时时间短(0.3~1.6s),但它结构比较简单,通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高,延时范围宽(0.4~72h),但结构比较复杂,价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。
这种继电器精度高,体积小。
时间继电器的作用及功能原理2011年11月04日 11:30来源:本站整理作者:秩名我要评论(0)时间继电器是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件,也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合,对应的触点就接通或断开。
在供电电路中,继电器也被称为接触器。
关键字:时间继电器,继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分,一般继电器分交流继电器与直流继电器,分别用于交流电路和直流电路,另外,依据其工作电压的高低,有6、9、12、24、36、110、220、380等不同的工作电压,使用于不同的控制电路上。
时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关),分别有常开、常闭、转换的区别,另外还有触点多少的区别,可以控制多大的工作电压及电流(即触点允许控制的功率)的区别,供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失,触点自己保持失去控制时的状态),带延时吸合或延时释放功能等种类,供特殊情况下使用。
1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。
(1)结构(图2-3)(2)时间继电器的符号(图2-4)(3)时间继电器认识类型认识:电磁式、空气阻尼式、电动式、电子式①直流电磁式时间继电器——用于直流电气控制电路中,只能直流断电延时动作。
优点:结构简单、运行可靠、寿命长;缺点:延时时间短。
②空气阻尼式时间继电器——利用空气阻尼作用获得延时。
分:通电延时、断电延时两种。
③电子式时间继电器——分R-C式晶体管和数字式时间继电器。
优点:延时范围宽、精度高、体积小、工作可靠。
晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。
电路有单结晶体管电路和场效应管电路两种。
分类:断电延时、通电延时、带瞬动触点延时三种。
结构认识:空气阻尼式时间继电器组成认识:电磁系统、延时机构、工作触点动作原理分析:空气阻尼式时间继电器(通电延时型)当线圈1通电后,衔铁3吸合,微动开关16受压其触点动作无延时,活塞杆6在塔形弹簧8的作用下,带动活塞12及橡皮膜10向上移动,但由于橡皮膜下方气室的空气稀薄,形成负压,因此活塞杆6只能缓慢地向上移动,其移动的速度视进气孔的大小而定,可通过调节螺杆13进行调整。
如对您有帮助,可购买打赏,谢谢时间继电器的作用-时间继电器的工作原理
导语:输入信号继续增大,输出信号仍为Ymax不变。
继电器动作之后,如果减少输入信号,则继电器只在输入减少到Xf时才动作,返回起始位置,输出信号跃回零。
时间继电器的作用-时间继电器的工作原理
时间继电器的简介
早期用的继电器叫空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
凡是继电器感测元件得到动作信号后,其执行元件(触头)要延迟一定时间才动作的继电器称为时间继电器。
而目前最常用的为大规模集成电路型成的时间继电器,它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压,集成电路做为核心器件,其输出采用小型电磁继电器,使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多,产品的定时精度及可控性也提高很多。
生活常识分享。
时间继电器(KT)是一种继电保护设备,其主要是利用电磁原理或机械原理实现延时控制电路。
也可以说时间继电器是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。
时间继电器的工作原理当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。
从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器的种类电磁式时间继电器。
电磁式继电器是一种电子控制器件,在电路中起着自动调节、安全保护、转换电路等作用。
一般是由铁芯、线圈、衔铁、触点簧片等组成的。
电磁式继电器分别有凸出式固定结构,凸出式插拔结构,嵌入式插拔结构三种壳体,为上世纪继电保护所使用的时间继电器的流行产品,但现已属于淘汰型产品。
静态时间继电器。
静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装置, 使被控元件得到所需延时。
该继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,可完全替代电磁型时间继电器,适用于体积较大成套开关柜所使用。
时间继电器的分类通电延时时间继电器。
通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化,而是指要经过一定的延时后才动作(常闭触点变为断开,常开触点闭合).它是靠通电后电路上的电容充电时间的控制,或者是采用"秒震荡信号"计数(即计时),来控制可控硅或晶体管导通或截止,来控制线路的通断或者推动普通继电器工作,控制电路通断来达到延时功能的.断电延时时间继电器。
什么是时间继电器,时间继电器的作用是什么?什么是时间继电器,时间继电器的作用是什么?2016-08-18 13:46 220时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时,该延时又符合其准确度要求的继电器,即从得到输入信号(线圈的通电或断电)开始,经过一定的延时后才输出信号(触头的闭合或断开)的继电器。
目前电子式时间继电器正在被广泛应用。
空气阻尼式时间继电器是利用空气阻尼作用来达到延时控制的目的的。
时间继电器工作原理当电磁铁的线圈1通电后,动铁心2被吸下,使动铁心2与活塞杆3下端之间出现一段距离。
在释放弹簧4的作用下,活塞杆向下移动,造成上空气室空气稀薄,活塞受到下空气室空气的压力,不能迅速下移。
当调节螺钉10时可改变进气孔7的进气量,可使活塞以需要的速度下移。
活塞杆移动到一定位置时,杠杆8的另一端撞压微动开关9,使微动开关9中的触点动作。
当线圈断电时,依靠恢复弹簧11的作用使动铁心弹起,微动开关9中的触点立即复位。
空气由出气孔12被迅速排出。
瞬时动作的微动开关13中的触点,在电磁铁的线圈通电或断电时均为立即动作。
时间继电器触点分为两类:微动开关9中有延时断开的常闭触点和延时闭合的常开触点,微动开关13中有瞬时动作的常开触点和常闭触点。
时间继电器也可做成断电延时型,详细内容查看相关资料。
空气式时间继电器与电磁式和电动式时间继电器比较,其结构较简单,但准确度较低。
电子式时间继电器体积小、重量小、耗电少、定时的准确度高、可靠性好。
晶体管式时间继电器也称为半导体式时间继电器,它主要利用电容对电压变化的阻尼作用作为延时环节而构成,其特点是延时范围广、精度高、体积小、便于调节、寿命长。
按动作原理分类时间继电器的种类很多,主要有以下类型:1、有电磁式、同步电动机式、空气阻尼式、晶体管式(又称电子式)等。
1)电磁式时间继电器结构简单、价格低廉,但延时较短(例如JT3型延时时间只有0.3~5.Ss),且只能用于直流断电延时。
本文由wxlxfei贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
时间继电器科技名词定义中文名称:时间继电器英文名称: time relay 定义:当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
所属学科:电力(一级学科);继电保护与自动化(二级学科)本内容由全国科学技术名词审定委员会审定公布百科名片时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多,有空气阻尼型、电动型和电子型和其他型等。
目录时间继电器原理时间继电器类型及特点时间继电器的应用时间继电器原理时间继电器类型及特点时间继电器的应用展开编辑本段时间继电器原理编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器凡是继电器感测元件得到动作信号后,其执行元件(触头)要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器,它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压,集成电路做为核心器件,其输出采用小型电磁继电器,使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多,产品的定时精度及可控性也提高很多。
随着单片机的普及,目前各厂家相继采用单片机为时间继电器的核心器件,而且产品的可控性及定时精度完全可以由软件来调整,所以未来的时间继电器将会完全由单片机来取代。
编辑本段时间继电器类型及特点编辑本段时间继电器类型及特点特点 1、空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s),但延时精确度低。
2、电磁式时间继电器延时时间短(0.3~1.6s),但它结构比较简单,通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高,延时范围宽(0.4~72h),但结构比较复杂,价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。
这种继电器精度高,体积小。
时间继电器可分为通电延时型和断电延时型两种类型。
以空气阻尼式时间继电器为例来说明时间继电器的工作原理空气阻尼型时间继电器的延时范围大(有 0.4~60s 和 0.4~180s 两种) ,它结构简单,但准确度较低。
当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。
从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器:当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
分类 a,电磁时间继电器:当线圈加上信号后,通过减缓电磁铁的磁场变化而后的延时的时间继电器。
b,电子时间继电器:由分立元件组成的电子延时线路所构成的时间继电器,或由固体延时线路构成的时间继电器。
c,混合式时间继电器:由电子或固体延时线路和电磁继电器组合构成的时间继电器。
编辑本段时间继电器的应用编辑本段时间继电器的应用 2.典型时间继电器线路 2. 典型时间继电器线路原理分析: 该延时电路的核心 IC 是由14 位二进制串行计数器/分频器构成,内 IC 部由振荡器和 14 级分频器组成,振荡器部分可由电阻 Rt 和电容 Cr 构成振荡器,产生固定的振荡频率,主振产生的矩形波可进入 14 级分频器,并通过 10 个输出端得到不同的分频系数(分频最小可得到 16 分频 Q4,最大可得到 16384 分频 Q14),便可得到所需的定时控制。
待分频延时到达后,输出端的高电平使驱动电路三极管导通工作,从而使执行继电器工作,相应的延时触点对所需外围线路进行定时控制,IC 振荡也随输出的高电平经 V6 使之停振。
发光管 V1 也随继电器同时工作,起到延时到达指示。
时间继电器集成的公共清零端 Cr(12 脚)在电路上电的同时由 C4、R3 组成的微分电路上产生瞬间尖脉冲,使计数器的输出端复位清零,并同时使振荡停振。
待上电瞬间结束后,振荡器开始振荡工作,电路即进入分频延时工作状态。
振荡器参数设置振荡频率 f 与 RC 有以下近似关系 f=1/2.2Rt?Cr(Vdd=10V)。
如考虑振荡器的稳定性,减少由于器件参数的差异而引起的振荡周期的变化 Rs> Rt(Rs=10Rt 时,振荡周期基本上不随 Vdd 的变化而变化)为保证振荡能可靠起振。
在选择 Rt 与 Ct 时应注意其条件,Rt>1KΩ?Cr>1000Pf,否则很难保证振荡电路可靠起振。
在实际使用的时间继电器,往往需要控制时间连续可调,为保证时间可调,则振荡回路 Rt 可选择线性较好 X 型可调电位器。
延时电容可选择稳定性好的CBB 聚丙烯电容,时间继电器标牌延时刻度可根据所选择的可调电位器机械行程的偏转角度来定,从而使设定时间值(标牌刻度示值)与实际延时值相吻合,以减少整定误差。
譬如要设置 10s,可将 Rt 选择,1MΩ可调电位器,Ct 可选择 104 pF,输出分频端从 15 脚 Q10 引出,则最大延时值为 11S,因集成是在时钟脉冲下降沿的作用下作增量计数,则最大延时时间 Tmax=2 n-1 ? t= 2 10-1 ?2?2? RtCt= 2 9 ?2?2? 106×104×10-12 =11s。
当 4060 集成振荡器部分也可配晶振,使之构成典型的晶体振荡器,在此就不多加赘述。
该专用芯片采用 CMOS 工艺,具有微功耗,抗干扰能力强(内部采用硬件编程),外配石英振荡器,多种时基选择,具有通电延时和间隔定时两种工作模式。
四位延时整定,具有 BCD 码输出,可配译码器 LED 数码管驱动显示延时时间。
具有延时精度高、显示直观、延时整定方便等优点。
现有逐步替代常规的 CMOS 计时分频集成电路的趋势。
在专用芯片 OSC1、OSC2、OSC3 外接晶振以及电阻构成并联晶体振荡器产生 32768Hz 主脉冲,主脉冲分别进入芯片内置的时序电路和分频器时基选择电路,使之产生时序脉冲,并在 P1、P2、P3、P4 输出 BCD 码,P5 产生相应的秒脉冲。
P5 产生的秒脉冲在配相应的元器件后可反映时间继电器的工作状态,当延时来到时,秒脉冲可使线路的 LED 发光管处于闪烁状态,待延时到达后,LED 为常亮状态,而在此时,D1、D2、D3、D4 产生位置显示扫描脉冲以及时基脉冲。
时间设置可通过 SA1、SA2、SA3、SA4 拨码开关进行个、十、百、千的“8、4、2、1”设定至芯片寄存器中,以备在芯片内部比较电路中进行比较。
K3 与 K4 分别可设定工作模式和时基选择,并将设定输入到芯片内部工作模式寄存器和时基寄存器中,在芯片外部配相应的电源和 7 段锁存译码驱动器,则可显示延时值。
当延时显示值与拨码设定值相吻合后,芯片内部所设定的比较电路工作使芯片 12 端 OUT 输出高电平来驱动三极管 V1 导通,从而使执行继电器吸合工作,延时触头对外围线路进行控制。
另外,该专用芯片有 7 种时基供选择,分别由 D1、D2、D3 与 P5 构成相应的二进制码来进行设定。
设定选择时基可用符合下述二进制码的特制拨码开关完成,以方便用户的时基选择。
如用户有特殊需求,片 1 脚 GATE 还具有累加计时功能,1 脚在低电平时分频器连续工作,当接入高电平时计数器分频器暂停工作。
当外接 2 变成低电平后,计时显示又可在原计时显示基础上累加计时,从而可实现累加计时功能。
在工作原理图中开关 K2 可实现此功能。
K3 为工作模式选择, K3 接通时,当时间继电器的工作模式为间隔定时,也就是当时间继电器接通工作电源后,芯片 OUT 输出端先输出高电平,致使内部执行继电器工作,待所设定的延时到达后 OUT 无高电平输出,执行继电器释放;如 K3 不接通,时间继电器为常规的通电延时型,工作状态与间隔定时相反。
总之,针对时间继电器的工作特点而研制的时间专用芯片有其多时基选择、时间预置方便、显示直观、时间整定误差小等优点,是常规的 CMOS 计数分频集成电路无法来实现的。
典型应用控制线路分析在常规 Y-△的电动机控制线路中,时间继电器的延时控制使电机在 Y 形启动切换至△形运行起到有效的控制。
按下 Y-△控制回路启动按钮 SB2,时间继电器 KT 得电,在得电的同时 KT 的瞬动触点对 SB2 形成自锁,KM3 接触器线圈得电,KM3 主触头闭合,其常开辅助触头闭合,主回路 KM1 接触器得电,主回路接通;KM3 常闭辅助触头断开,确保接触器 KM3 工作时,KM2 不能投入工作,此时电动机处于 Y 形启动状态。
当时间继电器 KT 延时到达后(KT 的时间设置可根据所控制 Y-△启动电动机的功率来设定)。
时间继电器的延时常开和延时常闭触头转换,致使交流接触器 KM3 线圈失电,主触头断开,交流接触器 KM2 得电,其辅助触头对 KM1、KT 触点进行自锁,保证交流接触器 KM2 吸合工作,使电机在△形运行。
时间继电器电磁兼容性时间继电器的使用环境时间继电器作为自动控制器件应用较广泛,尤其是在涉及低压电器控制网络中有较多电器设备环境中使用时电磁干扰问题更趋于严重。
组成时间继电器的内部元器件的损坏这时已不是引起时间继电器故障(失效)的主要原因,而在于应用场合中的各种干扰通过电磁耦合、电容耦合直接进入时间继电器,干扰其正常的延时控制。
时间继电器在此干扰环境下能否正常工作往往会影响到整个自动控制系统的正常逻辑功能,甚至还可能造成大的质量事故和经济损失。
所以时间继电器在各种恶劣环境都应有较高的可靠性和抗干扰能力,也就是说时间继电器必须有良好的电磁兼容性能,只有这样才能完善其产品质量,提高自身的市场竞争能力。
时间继电器的抗电磁干扰措施工作电源部分的抑制措施在实际工作使用中,一般采用下述方法来进行抑制,提高其产品的抗干扰能力。
采用隔离变压器;选择合适的压敏电阻;在供电输出口加高频旁路电容等方法提高产品的抗干扰能力。
