装置设备管道钢结构表面色和标志规定

关于装置设备管道钢结构表面色和标志规定为规范装置建设，明显标志，便于操作、检修，促进安全生产和美化厂容，特对-----界区内的设备管道钢结构表面色、标志和安全标志进行如下规定：界区内所有化工设备管道、电气仪表柜、电缆桥架、阀门、钢结构等表面的着色和标志，参照国家标准GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和石油化工行业标准SH3043-2003《石油化工设备管道钢结构表面色和标志规定》，特制定《化工设备管道钢结构识别色及标志的规定》。

在设备采购和装置安装时，必须执行本规定。

本规定最终解释权归-----项目部。

附：《化工设备管道钢结构识别色及标志的规定》二00七年七月二十四日主题词：装置表面色标志规定-----指挥部办公室共印24份化工设备管道钢结构识别色及标志的规定1范围本标准规定了企业所有设备、管道的安全色标技术要求本标准规定了作业现场安全标准化建设的技术规定2引用标准GB7231-2003 工业管路的基本识别色、识别符号和安全标识SH3043-2003 石油化工设备管道钢结构表面色和标志规定GB4327-1993 消防技术文件用消防设备图形符号GB2893-2001 安全色GB2894-1996 安全标志3术语和定义表面不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。

表面色涂于上述表面的颜色。

识别色用以识别管道内物质种类的颜色。

标志在设备、管道外表面局部范围所刷或采用挂牌形式的关于设备位号、管号、介质名称或代号、流向箭头等信息的标识。

危险标识表示设备管道内的物质为危险化学品。

消防标识表示工业管道内的物质专用于灭火。

4一般规定4.1采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用搪瓷、镀锌等处理的设备和管道宜保持材料本色，不应再刷表面色，但仍应有标志。

4.2已刷变色漆的设备和管道（部位）表面严禁再刷表面色，但应有标志，且标志不得妨碍对变色漆的观察。

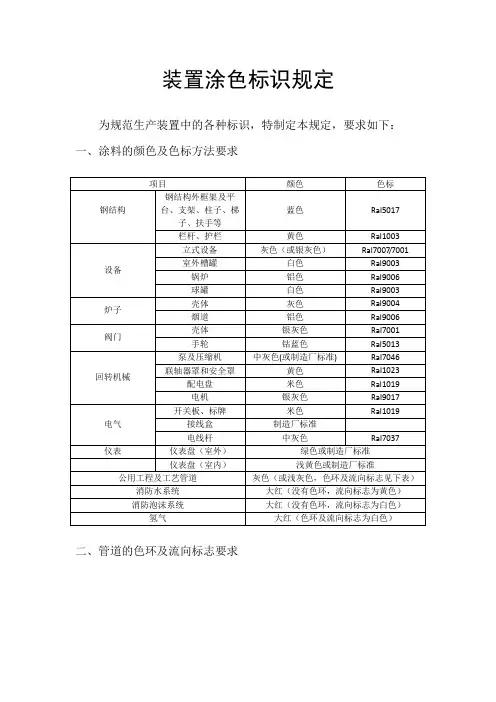

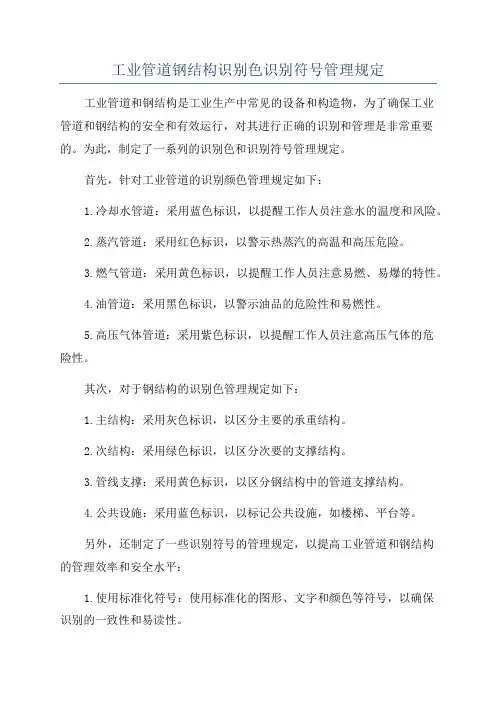

工业管道钢结构识别色识别符号管理规定工业管道和钢结构是工业生产中常见的设备和构造物，为了确保工业管道和钢结构的安全和有效运行，对其进行正确的识别和管理是非常重要的。

为此，制定了一系列的识别色和识别符号管理规定。

首先，针对工业管道的识别颜色管理规定如下：1.冷却水管道：采用蓝色标识，以提醒工作人员注意水的温度和风险。

2.蒸汽管道：采用红色标识，以警示热蒸汽的高温和高压危险。

3.燃气管道：采用黄色标识，以提醒工作人员注意易燃、易爆的特性。

4.油管道：采用黑色标识，以警示油品的危险性和易燃性。

5.高压气体管道：采用紫色标识，以提醒工作人员注意高压气体的危险性。

其次，对于钢结构的识别色管理规定如下：1.主结构：采用灰色标识，以区分主要的承重结构。

2.次结构：采用绿色标识，以区分次要的支撑结构。

3.管线支撑：采用黄色标识，以区分钢结构中的管道支撑结构。

4.公共设施：采用蓝色标识，以标记公共设施，如楼梯、平台等。

另外，还制定了一些识别符号的管理规定，以提高工业管道和钢结构的管理效率和安全水平：1.使用标准化符号：使用标准化的图形、文字和颜色等符号，以确保识别的一致性和易读性。

2.按需标识：根据工业管道和钢结构的不同功能和特点，合理设置符号标识，以减少混乱和误解。

3.定期检查维护：定期检查工业管道和钢结构上的识别色和符号是否清晰可见，并及时修复或更新。

4.培训教育：向工作人员提供相关的培训和教育，使其能够正确理解和使用识别色和符号。

总之，工业管道和钢结构的识别色和识别符号管理规定是确保工业生产安全和有效运行的重要措施。

通过合理的颜色和符号管理，可以避免潜在的风险和事故发生，保障员工的安全和设备的正常运行。

同时，定期检查和培训教育也是管理规定的重要内容，可以提高识别管理的有效性和可持续性。

设备管道钢结构表面色和标志规定1、总则1.1目的为了规范和统一设备、管道的表面色和标志，特制订本规定。

1.2适用范围本规定适用于珠海市华峰石化所有配套工程的设备、管道的表面色和标志设计，并作为详细工程设计的依据。

1.3规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

GB/T 3181 <<漆膜颜色标准>>GB 7231-2003 <<工业管路的基本识别色、识别符号和安全标识>>SH3043-2003 <<石油化工设备管道钢结构表面识和标志规定>>2、表面色和标志2.1一般规定2.1.1为了加强生产管理、方便操作及检修、促进安全生产和美化厂容，设备、管道和钢结构的外表面均应涂刷表面色和标志。

1）表面是指不隔热设备和管道的外表面或隔热设备和管道的保护层外表面以及钢结构的表面。

对于隔热材料外保护层不刷表面色，但应有标志；起重运输机械和机修、电修、仪修中的设备宜保持出厂色。

2）标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上涂刷；标志字体应为印刷体，尺寸适宜，排列规整。

2.1.2采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用陶瓷、、塑料、橡胶、搪瓷、镀锌等处理的设备和管道宜保持材料本色，不再刷表面色，但仍应刷标志。

奥氏体材料标志所用的油漆或色笔不应含铅、锌、硫磺和氯化物。

2.13刷变色漆的管道表面严禁再刷表面色，但可刷不妨碍变色漆功能的标志。

2.1.4在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用标志牌。

2.1.5塔、烟囱、火炬等高耸设备及钢结构，必须根据当地航空管理部门的要求，设置飞行障碍警示标志。

2.1.6执行本规定时，所使用的颜色应与SH3043-2003基本一致。

2.2设备的表面色和标志色2.2.1设备的标志应以位号表示，并刷在设备主视方向一侧的醒目部位或基础上。

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P1、总则为了规范万华烟台工业园氯碱装置设备、管道等表面色及标志色的设置，促进安全生产和现场规范化，特制定本规定。

2、一般规定本规定适用于万华烟台工业园氯碱工程设备及管道等表面色和标识的管理。

安全标志、安全色执行相关国家标准规定。

执行本规定时，所使用的颜色应与附录《色卡》一致。

除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。

表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。

有隔热层的设备和管道的保护层外表面颜色为交通白(RAL 9016)，须在规定部位涂刷标志色并用箭头和字母作出标志。

在外径或保护层外径小于等于50mm 的管道上刷涂标志有困难时，可采用标志牌。

标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色RAL1018），在设备的醒目位置标明设备位号。

对火炬、烟囱等高耸设备，根据《中华人民共和国民用航空法》和《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志；对码头、航标等按照《中华人民共和国航标条例》的要求进行。

3、设备、机械颜色规定生产装置中的设备、机械表面色和标志色应符合表1的规定。

表1 设备、机械表面色和标志色备注：序号1—8，10—14类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。

保温层外表面颜色均为交通白(RAL 9016)。

表1中未包括的其他设备，其表面色宜为交通白(RAL 9016)。

设备设施及管道表面色和标志管理规定（试行）1 目的为加强公司设备的现场管理工作，提高现场设备管理水平，从细节管理入手，规范现场作业环节，努力实现设备精细化管理，对公司所属石油化工设备、管道、钢结构等设施的表面色和标志进行统一规范，特制定此标准。

2 适用范围本规定适应于公司所有设备设施、管道、钢结构的表面色和标志。

新建、改建、扩建工程也应遵照执行。

本规定不包括安全标志和安全色。

3 术语3.1 表面：指不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。

3.2 表面色：指在设备、管道、钢结构等的外表面涂刷的颜色。

3.3 标志：指在设备、管道外表面局部范围刷明显的标识符或采用挂牌形式，如设备位号、管号、介质名称或代号、流向箭头等信息的标识。

4 职责4.1 公司设备管理部负责制订《设备设施及管道表面色和标志管理规定》，检查、督促各单位按规定和设计图纸要求实施和修复设备设施的表面色和标志符号。

4.1.2 作业部负责设备设施检维修后表面色和标志符号的修复及操作条件变更后设备设施的表面色与标志符号的更新。

4.1.3 工程项目管理部门负责分公司新建、改建、扩建项目中设备设施表面色和识别符号的实施计划和质量验收。

4.1.4 检修、施工单位负责按《设备设施及管道表面色和标志管理规定》对新增设备设施表面色和识别符号的具体实施和现场喷涂。

5 工作程序5.1 除采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）、合金铝板、石棉水泥等材料制成的设备和管道或表面已采用搪瓷、镀锌处理的设备和管道宜保持制造厂出厂色或材料本色，不应再刷表面色（但应刷标志）外，其他设备和管道应刷表面色和标志。

5.2 设备出厂色与本规定不相符合时，在设备定货时应向制造商提出表面色要求。

5.3 刷变色漆的设备和管道表面严禁再刷表面色，但可刷标志，且标志不得妨碍对变色漆的观察。

5.4 在外径或保护层外径小于等于50mm的管道上刷标志有困难时，可采用标志牌（矩形：250×100mm，指向尖角：90°），标牌上应标明流体名称并用标牌的尖端指示流体流向。

工业管道、钢结构识别色、识别符号管理规定1.目的为规范公司新建、扩建、技改或大中修等工程中工业介质管道、钢结构的基本识别符、识别符号与标识管理，便于日常操作、维护、检修，防止误操作，特制定本规定。

2.范围适用于本公司工业生产中非地下埋设所有气体、液体的输送管道及钢结构。

3.引用标准与术语3.1引用标准3.1.1GB7231-2003《工业管道的基本识别色、识别符号和安全标识》3.1.2YB/T9256-96《钢结构、管道涂装技术规程》3.1.3GSB05-1426-2001安全色3.1.4GB13495-1992《消防安全标志》3.2术语3.2.1识别色：是根据国家标准制定的用以识别工业管道内物质种类的颜色。

3.2.2保护色：为了保证管道在特殊工况条件下长久耐用，必须选用某种（只有一种颜色的）涂料在全长范围内油漆。

3.2.3管本色：是指管道其它部分不需要防腐的外露部分。

3.2.4安全色：是指GSB05-1426-2001规定的颜色。

3.2.5识别符号：用以识别工业管道内的物质名称和状态的符号。

3.2.6危险标识：表示工业管道内的物质为危险化学品。

3.2.7消防标识：表示工业管道内的物质专用于灭火。

4.管理职责4.1设备能源处是管道、钢结构标识管理的归口部门。

4.2各生产分厂负责各管理辖区内大中修、安全隐患整改项目中的管道、钢结构标识管理，同时协助集团技改工程部、基建工程部做好新建、扩建项目中管道、钢结构标识的监督和配合工作。

4.3集团技改工程部、基建工程部负责新建、改建、扩建项目管道、钢结构工程的标识管理。

5.内容5.1标识方法：5.1.1管道全长上标识。

5.1.2在管道上以宽为150mm的色环标识。

5.1.3在管道上以系挂的识别色标牌标识。

5.1.4在管道上以系挂的管道标志牌标识。

5.2识别符号：工业管道的识别符号由色环、物质名称、主要工艺参数和流向组成。

5.2.1物质名称：例氮气、氧气、转炉煤气、高炉煤气、液压站进（出）油、净环水、浊环水等。

设备与管道表面色和标志3.1概述为了加强生产管理、方便操作及检修、促进安全生产、美化厂容，化工企业的设备和管道的外表面都应涂刷表面色和标志（不包括埋地管）。

设备和管道的表面色应根据其重要程度和不同介质涂刷不同的表面色和标志。

表面系指不隔热的设备、管道、钢结构的外表面及隔热设备、管道、钢结构的外保护层外表面。

表面色是整个外表面涂刷的颜色。

标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环、箭头等。

标志可在表面色的基础上再刷色，也可直接再本色或出厂色上刷色。

有隔热层的设备、管道及钢结构均应刷表面色。

凡表面层采用搪瓷、陶瓷、塑料、橡胶、有色金属、不锈钢、镀锌薄钢板（管）合金铝板、石棉水泥等材料的设备和管道可保持制造厂出厂色或材料表色，不再涂色，只刷标志。

对涂刷变色的设备和管道的表面严禁再涂色、仅刷标志。

机场和飞机航道附件，根据国防部、交通部61军字18号“关于飞机场附件高大建筑物设置飞行障碍标志的规定”超出航空警戒线高度60m的塔、烟囱、火炬等高耸设备及钢结构，必须根据当地航空指挥部门的要求，设置飞行障碍标志。

应根据介质的不同种类、状态和安全要求规定基本识别和安全色。

3.2选用设备和管道基本识别色原则321表面色要求美观、雅静、色彩协调，色差不宜过大。

322 采用比较容易记忆的颜色，例如人们常用“碧波荡漾”来形容江河水，用“蔚蓝天空”来形容天空。

故水管最好用绿色，空气、氧气管用天蓝色。

3.2.3 尽可能采用人们习惯颜色，例如人们习惯用黑色表示废物，故污水管应涂黑色。

3.2.4 对危险设备、危险管道、消防管道，应采用容易引起人们注意的红色。

3.2.5颜色要同一，装置内同一介质的管道应刷同一种颜色，以便于操作管理。

3.3设备、管道表面色和标志的选择对新建的化工厂设备、管道的表面色应HG20679-9《化工设备、管道外防腐设计规定》或SH3043-2003〈石油化工企业设备管道表面色和标志》选用。

工业设备、管道、钢结构、建筑物表面色和标志管理规定第一章 总则第一条为统一“十一五”重点工程设备、管道、钢结构及建构筑物的表面色和标志，便于在一个色彩协调的环境中工作、操作、检修，促进安全生产和美化厂容，特制定本规定。

第二条本规定适用于“十一五”重点工程中的设备、管道、钢结构及建筑物的表面色和标志；其它工程或部门可参照执行。

第三条安全标志和安全色按国家标准执行，不在本规定范围内。

自备电厂的设备、管道表面色按电力部门相关规定执行，不列入本规定。

第四条表面色选用原则是使建筑物表面色的设计与设备、管道的表面色相协调。

钢筋混凝土构筑件、防火保护层一般不宜刷色。

第五条本规定所用的颜色应与附录《色卡》一致。

第六条术语和定义1、表面：指不隔热的设备、管道、钢结构的外表面或隔热的设备和管道钢结构的保护层外表面及钢结构、建筑物外表面。

2、表面色：用于标识设备内，管道内流体的种类和状态，以及钢结构、建筑物外表面颜色。

3、标志：用于标识设备的名称、位号，管道内流体的性质、名称和流向，即在外表面局部范围刷明显的标识符，如字样、位号、箭头等。

第二章 一般规定第七条除表面金属保温保冷防护的设备管道及采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、合金铝板、石棉水泥等材料的设备和管道宜保持制造厂出厂或材料本色（但应刷标志色）外，其它设备和管道应刷表面色和标志色。

第八条各分指挥部负责本辖区内工业设备、管道、钢结构、建筑物表面色和标志的统一。

第九条刷变色漆的设备、管道表面严禁再刷表面色，但可以刷标志色。

外径或保护层外径小于或等于50mm刷标志色有困难时，可采用标志牌。

第十条起重运输机械和机修、电修、仪修中的设备只保持出厂色。

第三章 设备第十一条 不保温设备的表面色主基调刷天酞蓝，具体可参照表一执行。

表一：设备的表面色和标志色序号设备、机械类别表面色标志色备注1 静止设备(1) 储罐天酞蓝大红(2) 塔天酞蓝大红(3) 冷换设备天酞蓝大红(4) 反应器天酞蓝大红(5) 其它天酞蓝大红2 工业炉银大红3 泵灰大红或依据相关规定4 电机浅绿大红 300KW以上5 压缩机中灰大红6 风机天酞蓝大红7 鹤管桔黄大红8 钢烟囱银大红9 火炬银大红10 连轴器防护罩淡黄11 消防设备大红第十二条电气、仪表设备的表面色和标志色可参照表二。
