国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识;本规范适用于中非地下埋没的气体和液体的输送管道;3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色;识别符号：用以识别工业管道内的物质名称和状态的记号;危险标识：表示工业管道内的物质为;消防标识：表示工业管道内的物质专用于灭火;4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表;物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;4. 4 中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、;b化学;例如：N2、H2SO4、CH3OH;物质流向的标识工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示;当基本识别色的标识方法采用中d和e时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6.安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5循环上水绿循环上水白6循环下水绿循环回水白7 绿白8清静下水绿白9热循环回水上暗红热水上白10热循环回水暗红热水回白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水上淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水上淡绿冷冻盐水上红16冷冻盐水回淡绿冷冻盐水回红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液回绿22废气的蒸汽冷凝液暗红蒸汽冷凝液废黑23空气深蓝白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮低压气黄低压氮黑28氮高压气黄高压氮黑29仪表用氮黄仪表用氮黑30 黑黄31真空白真空天蓝32 黄氨黑33 黄黑34 黄绿35氯气草绿氯气白36 草绿纯氯白37 粉红白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气可燃气体白44可燃液体银白油类可燃液体黑45物料管道红按管道介质注字黄对于采暖装置一律涂刷银漆,不注字;除外一律涂灰色;对于、管、玻璃管、以及保温外用铅皮薄护罩时,均不涂色;对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂的防腐管道,均不涂色;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;。
1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色.识别符号：用以识别工业管道内的物质名称和状态的记号.危险标识：表示工业管道内的物质为危险化学品.消防标识：表示工业管道内的物质专用于灭火.4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表.其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识.当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m.中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定.当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a 物质全称.例如：氮气、硫酸、甲醇.b 化学分子式.例如：N 2、H 2SO 4、CH 3OH. 物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示.5.2.2当基本识别色的标识方法采用中d 和e 时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的.物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用. 和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定.6.安全标识 危险标识a 适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识.b 表示方法：在管道上涂150mm 宽黄色,在黄色两侧各涂25mm 宽黑色的色环或色带,安全色范围应符合GB2893的规定.c 表示场所：基本识别色的标识上或附近. 消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号.标识部位、最小字体应分别符合、的规定.7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字.通风管道塑料管除外一律涂灰色.对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色.对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色.对于保温涂沥青的防腐管道,均不涂色.。
宜宾天原股份有限公司设备、管道和钢结构涂色及标志实施办法1.概述因公司环境整治改造工程的要求，对现有装置设备、管道和钢结构进行统一涂色及标志，在兼故规范及美观的条件下制定本实施办法。
1.1引用标准GB7231-2003《工业管路的基本识别色、识别符号和安全标识》HG/T20679-1990《化工设备、管道外防腐设计规定》2.设备涂色2.1 各类静止的化工设备如容器、塔、换热器、贮罐等，均涂银白色，并喷涂标志。
2.2 消防设备涂红色并喷涂“消防专用”标志。
2.3 隔热设备为铝色，并在其明显位置喷涂标志。
2.4 标志：用与本体有明显色差的涂料，喷涂设备位号（代号）或名称，文字字体为汉仪粗黑，字体颜色除消防设备、管道采用白色外，其他均采用红色，字体大小视设备大小而定。
3.平台、支架、支座、栏杆、扶梯等钢结构一般涂深灰色4. 管道涂色管道涂色由色环、物质名称、流向、安全及消防标识几部分组成。
4.1 管道涂色方式概述4.1.1不锈钢、有色金属、非金属材料管道整管不涂色，管内介质品种用色环区别。
4.1.2 保温、保冷整管用铝薄（铝色），管内介质品种用色环区别。
4.1.3 消防管道整管涂红色，并标注“消防专用”，管内介质品种用色环区别。
4.1.3液体管道整管涂灰色、气体管道涂浅蓝色，管内介质品种用色环、物质名称、流向来区别。
4.1.4危险化学品，其管道应设置危险标识.4.1.5工业生产中设置的消防专用管道，应在管道上标识“消防专用”识别符号4.2工业管道的基本识别色环标识对管道内同类介质的不同品种，应加基本识别色环标识以区别。
4.2.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
表1 八种基本识别色、色样及颜色标准编号4.2.2 基本识别色环标识方法根据GB7231-2003的规定：工业管道的基本识别色标识方法：a) 在管道上以宽为150mm的色环标识；b)在管道上以系挂识别色标牌标识。
国家工业管道标识规范及颜色）国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
管道的涂色与标志有哪些规定（1）管道涂色与标志的规定在工业企业里，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态及有利于管道运行管理、维修、安全等方面考虑，通常采取以下三种方法进行管道的涂色与标志。
1）一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，并标出介质的流向作为标志。
2）如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标志。
3）如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标志。
由于管道工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标志应根据具体工程情况进行选用，以易于操作、方便管理及维修为原则。
（2）色环及识别符号的涂装要求1）色环的间距应分布均匀，便于观察，一般在直管段上其问距以5m左右为宜。
色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm以内者，色环宽度可采用50mm；外径在150-300mm之间，色环宽度为70mm；外径在300mm以上者，色环宽度为100mm。
2）色环，流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3）输送的流体如果是双向流动的，应标出两个相反方向的箭头。
箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4）当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mmx150mm的矩形。
标牌上应标明流体名称，标出介质流向。
1.目为了便于工业管道内物质辨认，保证安全生产，避免在操作上、设备检修上发生误判断等状况，结合公司实际状况制定本规范。
2.合用范畴本规范规定了工业管道基本辨认色、辨认符号和安全标记。
本规范合用于工业生产中非地下埋没气体和液体输送管道。
3.定义本原则采用下列定义3.1辨认色：用以辨认工业管道内物质种类颜色。
3.2辨认符号：用以辨认工业管道内物质名称和状态记号。
3.3危险标记：表达工业管道内物质为危险化学品。
3.4消防标记：表达工业管道内物质专用于灭火。
4.基本辨认色4.1依照管道内物质普通性能，分为八类，并相应规定了八种基本辨认色和相应颜色原则编号见下表。
4.2基本辨认色标记办法工业管道基本辨认色标记办法，使用方应从如下五种办法中选取。
a)管道全长上标记；b)在管道上以宽为150mm色环标记；c)在管道上以长方形辨认色标牌标记；d)在管道上以带箭头长方形辨认色标牌标记；e)在管道上以系挂辨认色标牌标记。
4.3 当采用4.2中b）、c）、d）、e）办法时，两个标记之间最小距离应为10m。
4.4 4.2中c）、d）、e）标牌最小尺寸应以能清晰观测辨认色来拟定。
4.5当管道采用4.2中b），c），d），e）基本辨认色标记办法时，其标记场合应当涉及所有管道起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其她需要标记部位。
5.辨认符号工业管道辨认符号由物质名称、流向和重要工艺参数等构成，其标记应符合下列规定：5.1 物质名称标记a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向标记5.2.1工业管道内物质流向用箭头表达，如果管道内物质流向是双向，则以双向箭头表达。
5.2.2当基本辨认色标记办法采用4.2中d）和e）时，则标牌指向就作为表达管道内物质流向，如果管道内物质流向是双向，则标牌指向应做成双向。
5.3 物质压力、温度、流速等重要工艺参数标记，使用方可按需自行拟定采用。

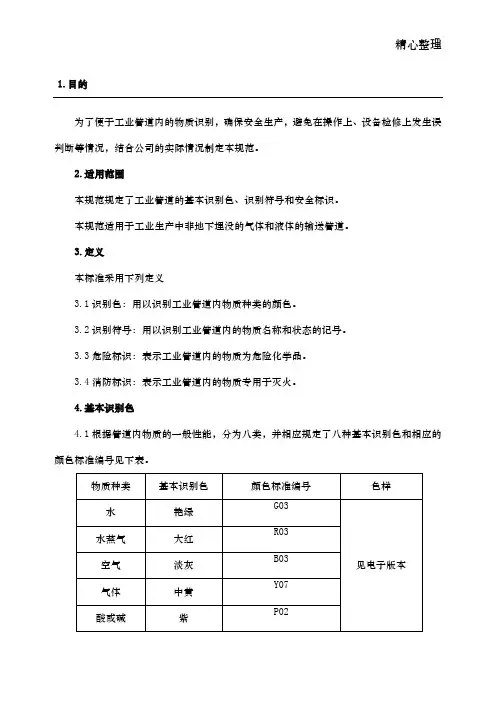

精心整理1.目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
求：
5.1 物质名称的标识
a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N
2、H
2
SO
4
、CH
3
OH。
5.2 物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双
向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应
工业管道涂颜色和注字规定表
7.1对于采暖装置一律涂刷银漆，不注字。
7.2通风管道（塑料管除外）一律涂灰色。
7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
7.5对于保温涂沥青的防腐管道，均不涂色。
1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用 4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
5.2.2当基本识别色的标识方法采用 4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及 5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

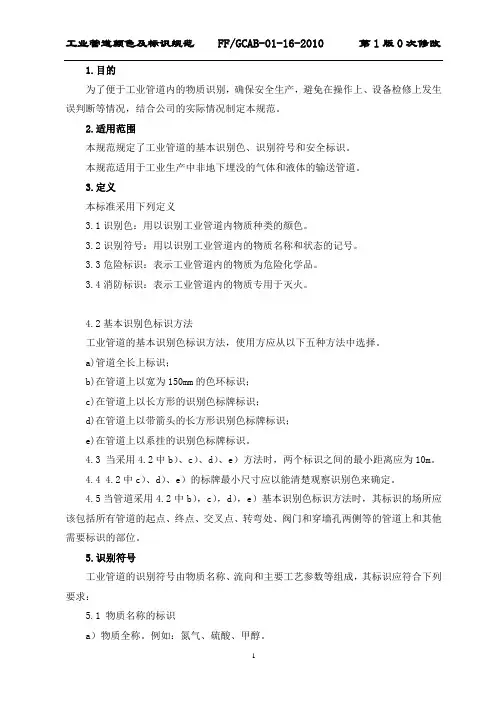

管道颜色及标识规范工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义识别色:用以识别工业管道内物质种类的颜色。
识别符号:用以识别工业管道内的物质名称和状态的记号。
危险标识:表示工业管道内的物质为危险化学品。
消防标识:表示工业管道内的物质专用于灭火。
基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。
当采用中b)、c)、d)、e)方法时，两个标识之间的最小距离应为10m。
中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b)，c)，d)，e)基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:物质名称的标识1工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改a)物质全称。
例如:氮气、硫酸、甲醇。
b)化学分子式。
例如:N、HSO、CHOH。
2243物质流向的标识工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
当基本识别色的标识方法采用中d)和e)时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准? ? 2003－10－01实施本标准第4章；第6章、为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
??1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义识别色 identification colors用以识别工业管道内物质种类的颜色。
识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
危险标识 danger label表示工业管道内的物质为危险化学品。
消防标识 fire label表示工业管道内的物质专用于灭火。
4 基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录A（标准的附录）。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
表1 八种基本识别色和色样及颜色标准编号当采用中b），c），d），e）方法时，二个标识之间的最小距离应为10m。
中c），d），e）的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5 识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
物质流向的标识a＝工业管道内物质的流向用箭头表示（见附录A图A1中的a）图＝，如果管道内物质的流向是双向的，则以双向箭头表示（见附录A图A1中的b）图＝。
b＝当基本识别色的标识方法采用中d＝和e＝时，则标牌的指向就作为表示管道内的物质流向（见附录A图A1中的c）和d＝图＝，如果管道内物质流向是双向的，则标牌指向应做成双向的（见附录A图A1中的e）图＝。
物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
和中的字母、数字的最小字体，以及中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
6 安全标识危险标识a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见附录A），安全色范围应符合GB2893的规定。
c）表示场所：基本识别色的标识上或附近。
消防标识工业生产中设置的消防专用管道应遵守GB13495-1992的规定，并在管道上标识“消防专用”识别符号。
标识部位、最小字体应分别符合、的规定。
附录A（标准的附录）基本识别色和识别符号标识方法应用举例A1基本识别色和流向、压力、温度等标识方法参考图（图A1）图A1A2危险化学品和物质名称标识方法参考图（图A2）最新回复heijindishi at 2008-6-16 15:21:36化工管道涂颜色和注字规定表摘自HGJ1074-79<化工厂设备管道的保温油漆规定> 序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白24仪表用空气深蓝仪表空气白2 井水绿井水白25 氧气天蓝氧气黑3 生活水绿生活水白26 氢气深绿氢气红4 过滤水绿过滤水白27氮(低压气)黄低压氮黑5 循环上水绿循环上水白28氮(高压气)黄高压氮黑6 循环下水绿循环回白29 仪表用黄仪表用黑水氮氮7 软化水绿软化水白30二氧化氮黑二氧化氮黄8 清静下水绿净化水白31 真空白真空天蓝9热循环回水(上) 暗红热水(上)白32 氨气黄氨黑10热循环回水暗红热水(回)白33 液氨黄液氨黑11 消防水绿消防水红34 氨水黄氨水绿12 消防泡沫红消防泡沫白35 氯气草绿氯气白13冷冻水(上) 淡绿冷冻水红36 液氨草绿纯氯白14 冷冻回水淡冷冻回红37 纯碱粉红纯碱白绿水15冷冻盐水(上) 淡绿冷冻盐水(上)红38 烧碱深蓝烧碱白16冷冻盐水(回) 淡绿冷冻盐水(回)红39 盐碱灰盐酸黄17 低压蒸汽红低压蒸汽白40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43煤气等可燃气体紫煤气(可燃气体)白21 蒸汽回水暗蒸汽冷绿44 可燃液银白油类(可黑冷凝液红凝液(回)体燃液体)22废气的蒸汽冷凝液暗红蒸汽冷凝液(废)黑45物料管道红按管道介质注字黄23空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道，均不涂色。
heijindishi at 2008-7-09 13:05:471:总则1．1为了确保安全生产，避免在操作上、设备检修上发生误判断等情况，根据《电力生产企业安全设施规范手册》和中华人民共和国电行业标准《火力发电厂保温油漆设计规程》并结合本厂的实际情况制定本规定。
2：油漆2．1 下列情况必须按不同要求进行外部油漆：2．1．1不保温的设备、管道及其附件；2．1．2介质温度低于120℃的保温设备、管道及其附件；2．1．3．支吊架、平台扶梯等(现场制作部分)。
2．2 不保温的设备和管道应根据防腐工艺要求和油漆的性能选用油漆，选用的油漆种类、颜色和涂刷度数应符合下列规定：2．2．1．室内布置的设备和管道，宜先涂刷2度防锈漆，再涂刷1～2度油性调合漆；室外布置的设备和汽水管道，宜先涂刷2度环氧底漆，再涂刷2度醇酸磁漆或环氧磁漆；室外布置的气体管道，宜先涂刷2度云母氧化铁酚醛底漆，再涂刷2度云母氧化铁面漆。
2．2．2．油管道和设备外壁，宜先涂刷l～2度醇酸底漆，再涂刷l~2度醇酸磁漆；油箱、油罐内壁，宜先涂刷2度环氧底漆，再涂刷1～2度铝粉缩醛磁漆或环氧耐油漆。
2．2．3．管沟中的管道，宜先涂刷2度防锈漆，再涂刷2度环氧沥青漆。
2．2．4．循环水管道、工业水管道、工业水箱等设备，宜先涂刷2度防锈漆，再涂刷2度沥青漆；直径较大的循环水管道内壁，宜涂刷2度环氧富锌底漆。
2．2．5．排汽管道应涂刷l~2度耐高温防锈漆。
2．2．6．制造厂供应的设备(如水泵、风机、容器等)和支吊架，若油漆损坏时，可涂刷1度颜色相同的油漆。
2．2．7．设备和管道的油漆颜色可按下表执行（管道油漆颜色表）管道油漆颜色表（摘自《火力发电厂保温油漆设计规程》DL/T 5072管道的色环、介质名称及介质流向箭头的位置和形状.JPG管道的色环、介质名称及介质流向箭头的位置和形状尺寸.JPG。
