电气镀锌钢管套丝连接技术交底范文

镀锌钢管技术交底一、工程概述在本次的建设项目中，镀锌钢管将被广泛应用于给排水系统以及部分暖通系统中。

为确保工程质量，提高施工效率，保障施工安全，特进行本次镀锌钢管技术交底。

二、材料要求1、镀锌钢管的规格、型号应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。

2、管件应无偏扣、乱扣、丝扣不全或角度不准等现象。

3、阀门的规格、型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。

三、施工准备1、技术准备施工人员应熟悉施工图纸，了解设计意图，掌握相关施工规范和技术标准。

编制施工方案，并向施工人员进行技术交底。

2、材料准备按设计要求准备好所需的镀锌钢管、管件、阀门等材料，并确保材料质量合格。

对材料进行检验，核对其规格、型号、数量等。

3、主要机具准备套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、试压泵等。

工具如管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵等。

4、作业条件准备施工图纸及其他技术文件齐全，并已进行技术交底。

施工场地及施工用水、用电等能满足施工要求。

与管道安装有关的土建工程已检验合格，满足安装要求。

四、施工工艺流程1、安装准备认真熟悉图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

有问题及时与设计和有关人员研究解决，办好变更洽商记录。

2、预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。

3、支吊架安装按设计要求及施工规范规定，确定管道支吊架的位置和数量。

安装支吊架时，应先将预埋件或膨胀螺栓固定在建筑结构上，然后将支吊架固定在预埋件或膨胀螺栓上。

镀锌钢管安装技术交底在建筑施工或者管道工程中，镀锌钢管的安装可是一项重要的活儿。

这就好比咱们盖房子打地基，地基不稳，房子就容易出问题；镀锌钢管装不好，那后续的麻烦可就大了。

我记得有一次，我跟着师傅去一个工地，负责一个小区的管道安装工程。

那时候，正是大夏天，太阳火辣辣的，热得人都快喘不过气来。

我们到了工地，就开始准备安装镀锌钢管。

师傅先让我检查了一下镀锌钢管的质量，看看有没有破损、生锈的地方。

我拿着钢管，仔仔细细地看，就像侦探在找线索一样。

还真让我发现了一根钢管的镀锌层有一点点剥落。

师傅说：“这可不行，得换一根，镀锌层受损，容易影响钢管的使用寿命和防腐蚀性能。

”这让我明白了，安装前的检查工作绝对不能马虎。

接下来就是切割钢管。

这可不是随便切切就行的，得用专门的切割工具，保证切口平整。

师傅亲自示范给我看，他那熟练的手法，钢管在他手里就像是听话的孩子。

然后就是套丝，这个步骤也很关键，丝扣得套得规整，不然连接的时候就会出问题。

在连接镀锌钢管的时候，要注意密封。

我们用的是螺纹连接，得在螺纹上缠好生料带，缠的时候要均匀，不能有缝隙。

有个工友着急干活，生料带缠得马马虎虎，结果安装好后一试水，漏了一地，被师傅狠狠批评了一顿。

还有，安装的时候要注意管道的走向和坡度。

这是为了保证水流顺畅，不会出现积水的情况。

有一处管道，因为我们没有考虑好坡度，结果水排不出去，又得返工重新安装，费时又费力。

另外，支架的安装也不能忽视。

支架要固定牢固，间距也要符合要求。

不然，管道容易晃动，时间长了，可能会出现断裂的危险。

总之，镀锌钢管的安装可不是一件简单的事情，每一个步骤都要认真对待，不能有丝毫的马虎。

就像我们那次在工地上，虽然天气炎热，工作辛苦，但只要把每一个环节都做好，就能保证工程的质量，让大家住得安心、放心。

下面，我就来给大家详细说说镀锌钢管安装的技术要点：一、施工准备1、材料准备要准备好符合要求的镀锌钢管、管件、阀门等材料。

钢管的规格、型号必须符合设计要求，要有质量证明书和检验报告。

镀锌钢管丝接施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、根据上级管理部门联合发布的关于禁止使用冷镀锌钢管的通知精神,本工程采用的镀锌钢管均为热镀锌钢管,在材料进入现场时,一定要仔细验看产品合格证、质保书,如有不符,坚决抵制,必须要选用合格准用的产品（材料）。

3、班组在施工前必须要熟悉图纸,按照设计要求,先画出管道走向透视详图,确定分段预制的管段方案。

根据建筑的实际尺寸,仔细量出每一分段管道的长度,逐段将管子和管件连接成管段。

4、在预制管段的过程中要注意：一根管段如同时有几个管件装在同一直线方向或各个不同方向时,预制后必须要仔细观察几个管件的中心线是否正确,认真校正、调直后方可安装。

5、钢管丝接后丝纹必须清楚,不得有毛刺或乱丝现象,断丝或缺口的丝纹不得大于丝牙扣数的10%o6、钢管套丝的丝纹要有一定的坡度,以随手能旋进2〜3牙为准。

丝扣连接的管件应按旋紧方向一次拧紧,不得倒回。

拧紧后的丝纹根部应有适当的外露丝尾,一般应出2〜3牙为宜,并清除干净剩余得填充物（白柒麻丝或生丝带）,外露丝牙应及时涂刷防锈漆。

7、钢管安装应横平竖直,立管段每米垂直允许偏差应小于2mm,全长为5m以上允许的偏差应小于IOmm;横管中横方向弯曲度,当管经在IOOmm以下时海米允许偏差应小于0.5mm,当管经在IOomm 以上时,每米允许偏差应小于Imm。

.8、当管经在32mm及以下时,其管壁离墙净距应保持在20〜25mm,当管径大于32mm时，其管壁离墙净距应保持在25〜30mm。

在安装管道的同时,各类管道支架固定电应随管道及时设置,并牢固将管道固定在墙面上。

9、在排列各类管道安装位置时,特别要考虑到给水管的车装维修方便,给水立管不得设置在排水立管后面,支管经过排水管时,要避开排水管承插口。

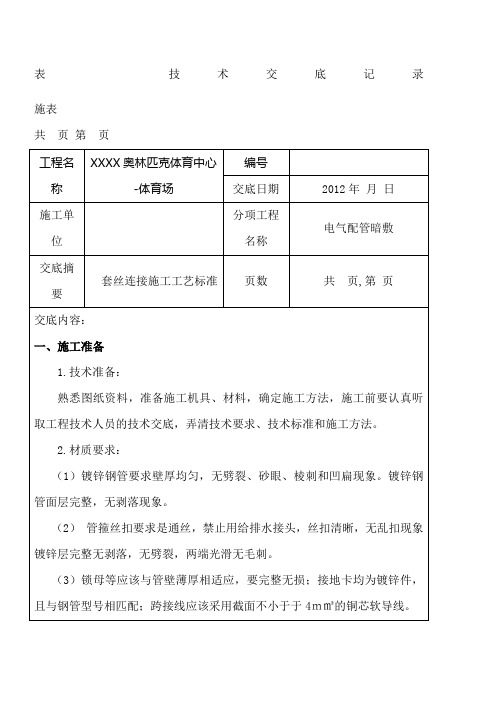

表F.0.2 技术交底记录时间：2021.03.01 创作：欧阳语施表F.0.2 共页第页工程名称XXXX奥林匹克体育中心-体育场编号交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页连接压接部位要求采用双股线。

（2）管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于15mm，消防管路不得小于30mm。

管路超过下列长度，加装接线盒，以便于穿线。

无弯时，每隔30m加一接线盒；有一个弯时，每隔20m加一接线盒；有二个弯时，每隔15m加一接线盒；有三个弯时，每隔8m加一接线盒。

表F.0.2 技术交底记录时间：2021.03.01 创作：欧阳语施表F.0.2 共页第页工程名称XXXX奥林匹克体育中心-体育场编号交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页（3）管进盒、箱：盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，开孔后刷防锈漆。

管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm。

两根以上管入盒、箱要长短一致，间距均匀，排列整齐。

然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣约为2～4扣，然后安装接地跨接线，跨接地线采用专用接地线卡跨接，通过专用接地线卡将管与管、管与盒连成一体。

最后将接线盒用湿锯末填满，用专用塑料塞堵和胶带封好管口。

4.镀锌管与接线盒连接：（1）先找灯（开关、插座、弱电器具）位置，根据楼板的厚度，弹出十字线，在交叉点处将盒子固定牢固，然后再敷管。

有两个以上盒子时，要拉直线。

管进盒、箱前要煨灯叉弯，煨弯处离管口不要过长，以煨弯为准。

多根管进入接线盒时，要采用滑盖式接线盒，管子进入盒内将底盖移开，待内外锁母锁紧后再将底盖复位，或者先将其用30—50cm短管接至接线盒内,内外锁母锁紧后，将对应长管分别与其连接。

时间：2021.03.12 创作：欧阳文施表F.0.2 共页第页工程名称XXXX奥林匹克体育中心-体育场编号交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页连接压接部位要求采用双股线。

（2）管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于15mm，消防管路不得小于30mm。

管路超过下列长度，加装接线盒，以便于穿线。

无弯时，每隔30m加一接线盒；有一个弯时，每隔20m加一接线盒；有二个弯时，每隔15m加一接线盒；有三个弯时，每隔8m加一接线盒。

时间：2021.03.12 创作：欧阳文施表F.0.2 共页第页工程名称XXXX奥林匹克体育中心-体育场编号交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页（3）管进盒、箱：盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，开孔后刷防锈漆。

管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm。

两根以上管入盒、箱要长短一致，间距均匀，排列整齐。

然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣约为2～4扣，然后安装接地跨接线，跨接地线采用专用接地线卡跨接，通过专用接地线卡将管与管、管与盒连成一体。

最后将接线盒用湿锯末填满，用专用塑料塞堵和胶带封好管口。

4.镀锌管与接线盒连接：（1）先找灯（开关、插座、弱电器具）位置，根据楼板的厚度，弹出十字线，在交叉点处将盒子固定牢固，然后再敷管。

有两个以上盒子时，要拉直线。

管进盒、箱前要煨灯叉弯，煨弯处离管口不要过长，以煨弯为准。

多根管进入接线盒时，要采用滑盖式接线盒，管子进入盒内将底盖移开，待内外锁母锁紧后再将底盖复位，或者先将其用30—50cm短管接至接线盒内,内外锁母锁紧后，将对应长管分别与其连接。

一、交底对象全体参与镀锌钢管焊接作业的施工人员、管理人员及监督人员。

二、交底目的为确保镀锌钢管焊接作业的安全进行，降低事故发生的风险，特进行安全技术交底。

三、交底内容1. 镀锌钢管焊接作业前的准备工作（1）熟悉施工图纸，了解镀锌钢管的规格、尺寸及焊接要求。

（2）检查焊接设备、工具是否完好，确保其安全性能。

（3）了解焊接材料、焊接工艺及焊接环境。

2. 镀锌钢管焊接作业中的安全注意事项（1）穿戴好个人防护用品，如安全帽、防护眼镜、工作服、手套等。

（2）焊接作业现场应保持良好的通风，确保焊接烟尘、气体排出。

（3）禁止在易燃、易爆场所进行焊接作业。

（4）禁止在潮湿、腐蚀性环境中进行焊接作业。

（5）焊接作业前，确保焊接区域无障碍物，便于操作。

（6）焊接过程中，注意观察焊缝质量，发现异常情况立即停止焊接。

3. 镀锌钢管焊接作业中的应急措施（1）发生火灾时，立即切断电源，使用灭火器、消防沙等灭火。

（2）发生触电事故时，立即切断电源，进行现场急救。

（3）发生人员受伤事故时，立即进行现场急救，并拨打急救电话。

4. 镀锌钢管焊接作业后的注意事项（1）焊接作业完成后，清理现场，确保无安全隐患。

（2）检查焊接质量，确认符合设计要求。

（3）对焊接设备、工具进行保养，确保下次使用。

四、交底要求1. 施工人员应认真听取安全技术交底，了解并掌握焊接作业中的安全注意事项。

2. 管理人员应加强对焊接作业的监督，确保安全技术措施得到落实。

3. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识。

4. 施工单位应建立健全安全管理制度，确保焊接作业安全进行。

五、总结镀锌钢管焊接作业是一项高风险作业，施工人员应高度重视安全工作，严格遵守安全技术操作规程，确保焊接作业安全、顺利进行。

镀锌管的技术交底一、镀锌管简介镀锌管，全称为镀锌钢管，是在钢管表面镀上一层锌，以增加钢管的耐腐蚀性能，延长使用寿命。

镀锌管在建筑、消防、水暖等领域有着广泛的应用。

二、镀锌管的分类1、热镀锌管热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。

热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。

热镀锌具有镀层均匀，附着力强，使用寿命长等优点。

2、冷镀锌管冷镀锌管就是电镀锌，镀锌量很少，只有 10－50g/m2，其本身的耐腐蚀性比热镀锌管相差很多。

正规的镀锌管生产厂家，为了保证质量，大多不采用电镀锌（冷镀）。

只有那些规模小、设备陈旧的小企业采用电镀锌，当然他们的价格也相对便宜一些。

三、镀锌管的规格型号镀锌管的规格型号通常以公称直径（DN）来表示，常见的规格有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 等。

同时，镀锌管的壁厚也有不同的标准，根据使用场景和压力要求进行选择。

四、镀锌管的性能特点1、耐腐蚀性镀锌层可以有效地防止钢管被氧化和腐蚀，在一般的环境中能够使用较长时间。

2、强度高镀锌管具有较高的强度，能够承受一定的压力和重量。

3、连接方便可以采用螺纹连接、法兰连接等多种方式，施工安装较为简便。

4、价格适中相对于不锈钢管等其他管材，镀锌管的价格较为经济实惠。

五、镀锌管的施工准备1、材料准备根据设计要求，准备好所需规格和数量的镀锌管及相应的管件、阀门等。

确保材料质量合格，有产品合格证和检验报告。

2、工具准备准备好套丝机、切割机、电焊机、扳手、管钳等施工工具，并确保工具性能良好。

3、施工条件施工场地应具备通水、通电条件，施工区域应清理干净，无障碍物。

六、镀锌管的施工工艺1、测量放线根据设计图纸，确定管道的走向和位置，并用墨线在墙、地面上弹出管道中心线。

一、工程名称：____________________二、施工单位：____________________三、分项工程名称：钢筋工程套丝四、交底日期：____年__月__日五、交底内容：1. 安全注意事项（1）进入施工现场前，必须熟悉本工程的安全操作规程，了解施工现场的安全环境。

（2）作业人员必须身体健康，经过专业培训，取得相关操作资格证书。

（3）进入施工现场必须佩戴安全帽、劳保鞋、防护眼镜、手套等个人防护用品。

（4）作业前应检查机械设备、工具、材料等是否完好，确认安全后方可开始工作。

2. 机械操作安全（1）套丝机、砂轮机等机械设备的操作人员必须经过专业培训，熟练掌握机械操作规程。

（2）操作前应检查机械设备的电气线路、传动部件是否完好，确保无安全隐患。

（3）机械运转过程中，严禁将手、衣物等伸入机械设备内部，以防发生伤害。

（4）机械运转中严禁离开工作岗位，确保机械安全运行。

3. 钢筋加工安全（1）钢筋加工前，应检查钢筋的规格、尺寸是否符合要求，确保加工质量。

（2）钢筋加工过程中，应按照操作规程进行，避免因操作不当导致钢筋断裂、变形等问题。

（3）加工过程中，应保持工作场所的整洁，防止钢筋、工具等杂物掉落造成伤害。

（4）搬运钢筋时，应注意重心，避免因搬运不当导致钢筋掉落或伤人。

4. 高空作业安全（1）进行高空作业时，必须使用安全带，确保作业人员的人身安全。

（2）高空作业区域应设置安全防护设施，如安全网、防护栏等。

（3）高空作业时，严禁在同一作业面进行多人作业，防止发生坠落事故。

（4）高空作业结束后，应立即清除作业区域内的杂物，确保安全通道畅通。

5. 用电安全（1）施工现场用电必须符合国家相关标准，确保用电安全。

（2）电线、电缆等必须固定牢固，防止因振动、摩擦等原因导致漏电或短路。

（3）操作电气设备时，应穿戴绝缘手套、绝缘鞋等防护用品。

（4）发现电线、电缆损坏时，应立即停止使用，并及时更换。

六、应急措施1. 作业人员发生事故时，现场人员应立即停止作业，立即采取救援措施，并迅速拨打急救电话。

一、交底目的为确保电气钢管敷设施工过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底内容1. 施工前的准备工作（1）技术准备：熟悉电气施工图纸、施工规范、施工方案，了解施工现场环境，确保施工人员掌握相关技术要求。

（2）人员准备：组织施工人员参加安全技术培训，提高施工人员的安全意识和操作技能。

2. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）施工前，检查电气钢管的材质、规格是否符合要求，确保钢管表面光滑、无裂纹、无砂眼等缺陷。

（3）敷设电气钢管时，应确保管道的固定牢固，防止管道在施工过程中移动或损坏。

（4）电气钢管的敷设应遵循以下原则：a. 电气钢管应沿墙、柱、梁等固定结构敷设，尽量避免穿越楼板、地面等。

b. 电气钢管在转弯、交叉、对接等部位应设置专用弯头、三通、接头等配件。

c. 电气钢管的敷设应避开高温、腐蚀、易燃易爆等危险区域。

（5）施工过程中，如发现电气钢管损坏、接头松动等问题，应立即停止施工，进行修复或更换。

（6）施工过程中，如需进行切割、焊接等操作，应确保现场通风良好，并采取相应的防护措施。

3. 电气钢管敷设完成后，进行以下检查（1）检查电气钢管的固定是否牢固，管道是否存在变形、损坏等情况。

（2）检查电气钢管的敷设是否符合规范要求，是否存在安全隐患。

（3）检查电气钢管的接地是否可靠，接地电阻是否符合要求。

三、应急处理措施1. 发生触电事故时，立即切断电源，对触电者进行急救。

2. 发生火灾事故时，立即报警，并采取相应的灭火措施。

3. 发生坍塌事故时，立即组织人员撤离危险区域，并采取相应的救援措施。

四、交底要求1. 施工单位应将本安全技术交底文件分发给所有施工人员，确保施工人员了解并掌握相关安全知识。

2. 施工过程中，施工单位应加强对施工人员的安全教育和培训，提高施工人员的安全意识和操作技能。

3. 施工单位应定期对施工现场进行检查，确保施工安全。
