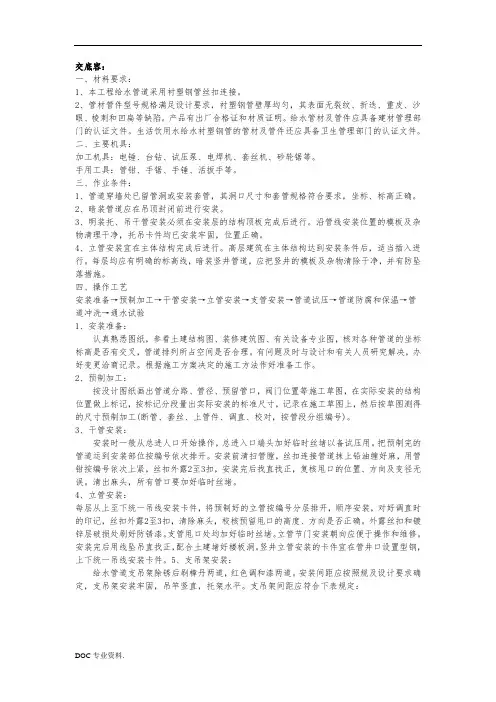

交底内容：一、材料要求：1、本工程给水管道采用衬塑钢管丝扣连接。
2、管材管件型号规格满足设计要求，衬塑钢管壁厚均匀，其表面无裂纹、折迭、重皮、沙眼、棱刺和凹扁等缺陷。
产品有出厂合格证和材质证明。
给水管材及管件应具备建材管理部门的认证文件。
生活饮用水给水衬塑钢管的管材及管件还应具备卫生管理部门的认证文件。
二、主要机具：加工机具：电锤、台钻、试压泵、电焊机、套丝机、砂轮锯等。
手用工具：管钳、手锯、手锤、活扳手等。
三、作业条件：1、管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
四、操作工艺安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→通水试验1、安装准备：认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
根据施工方案决定的施工方法作好准备工作。
2、预制加工：按没计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工(断管、套丝、上管件、调直、校对，按管段分组编号)。
3、干管安装：安装时一般从总进人口开始操作，总进入口端头加好临时丝堵以备试压用。
把预制完的管道运到安装部位按编号依次排开。
安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。
编号：002工程名称朔州宾馆交底日期2011.9.1施工单位中国建筑装饰集团有限公司分项工程名称给水安装工程5、支吊架安装：给水管道支吊架除锈后刷樟丹两道，红色调和漆两道。
安装间距应按照规范及设计要求确定，支吊架安装牢固，吊竿竖直，托架水平。
支吊架间距应符合下表规定：6、水压试验：管道安装完毕，应进行系统试压，试压前应检查各安装件、固定支架等是否安装到位。
管道安装完闭均按设计和施工规范要求进行水压强度严密性试验，试验压力为1.4MPa，管道注满水后加压至试验压力，稳压10min，测试压力降不得超过0.02Mpa；再将至工作压力1.22 Mpa，检查各连接口无渗漏现象为合格。
试压前应将预留口堵严，关闭入口总阀门和所有泄水阀门，打开各分路及主管阀门和系统最高处的放风阀门。
打开水源阀门，往系统内充水，满水后放净空气，并将阀门关闭。
检查全部系统，当管道有压时，不得转动管件；如有漏水处应做好标记,待卸压后再做修理，修好后再充水进行加压，而后复查，如管道不渗、不漏，并持续到规定时间，压力降在允许范围内，应通知监理进行验收并做好验收记录。
拆除试压水泵和水源，把管道系统内水泄净。
7、管道冲洗：管道系统冲洗应在管道试压合格后，调试、运行前进行。
管道冲洗进水口及排水口应选择适当的位置，并能保证将管道系统内的杂物冲洗干净为宜。
排水管截面积不应小于被冲洗管道截面的60%，排水管应接至排水井或排水沟内。
8、管道保温：保温材料采用橡塑材料，热水管保温厚度为20mm,保护层采用PE胶带缠绕。
9、衬塑钢管安装注意事项：在连接三通、弯头、阀门、给水栓及各个配水点等受力处，必须采用管卡固定；管卡宜设置于管件接头部位，管卡与管件之间的距离不得大于管材直径的四倍。
管道距墙面（光墙面）的距离应为12~15mm。
给水用衬塑钢管穿过楼板时必须设置套管，套管可采用塑料管；穿屋面时必须采用金属套管；套管应高出地面、屋面50~100mm，并采用严格的防水措施。
水洞沟遗址博物馆位于宁夏银川市灵武市临河镇水洞沟旅游区，建筑面积4308平方米，外形仿水洞沟出土的石器。
该博物馆是我国西北地区唯一展示旧石器时代文化面貌的主题博物馆，也是我国最早发掘的旧石器时代文化遗址，是一处举世闻名的文化遗址。
水洞沟遗址的发现打破了西方学者认为中国没有旧石器时代文化遗址的错误论断，开创了我国旧石器时代研究的先河，其热度之高，被第四纪考古之父刘东生先生赞誉为“中国旧石器时--古学的文艺复兴”。
水洞沟遗址博物馆的主要特点是在传统博物馆的基础上融入艺术性、文学性和高科技的创新元素。
以大型浮雕、270度大型半景画、动漫、幻影成像、实景和实物，结合世界最先进的声、光、电、可调式地震平台等技术的运用，真实再现三万年前远古人类打制石器、祭祀、渔猎等其乐融融的生产、生活场景及灾难来临时的震撼场景。
开创了中国博物馆展示形式的先河，使之成之成了中国最先进的展馆，得到了世界各地专家的一致认可。
该博物馆分地上环廊展区和下沉式展区两部分，按地上环廊120米展线的顺序设计为前言、人类演化史、中国旧石器时代遗址、宁夏水洞沟文化遗址、结束语等5个单元。
重点展示的是宁夏水洞沟文化遗址单元，此单元分水洞沟的地理概况、遗址的地质构造、水洞沟的古环境特征、水洞沟遗址的发现、遗址的分布图、水洞沟的五次发掘、水洞沟遗址的发掘成果、水洞沟遗址研究、水洞沟人生产、生活场景等九大部分。

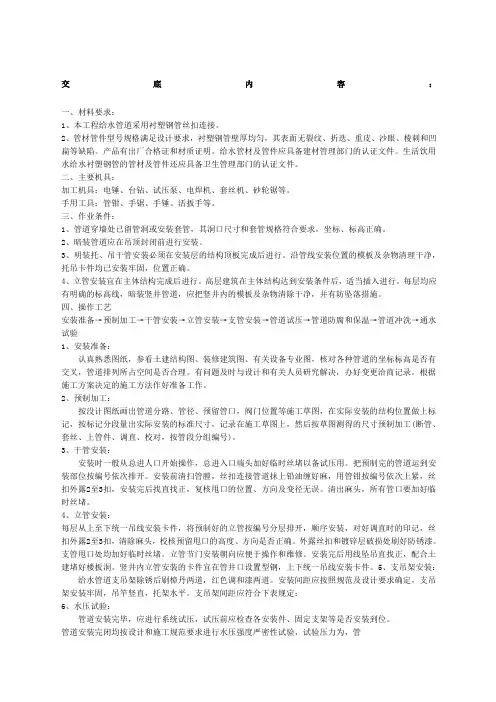

交底容：一、材料要求：1、本工程给水管道采用衬塑钢管丝扣连接。
