镀锌钢管丝接施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。
2、根据上级管理部门联合发布的关于禁止使用冷镀锌钢管的通知精神,本工程采用的镀锌钢管均为热镀锌钢管,在材料进入现场时,一定要仔细验看产品合格证、质保书,如有不符,坚决抵制,必须要选用合格准用的产品（材料）。
3、班组在施工前必须要熟悉图纸,按照设计要求,先画出管道走向透视详图,确定分段预制的管段方案。
根据建筑的实际尺寸,仔细量出每一分段管道的长度,逐段将管子和管件连接成管段。
4、在预制管段的过程中要注意：一根管段如同时有几个管件装在同一直线方向或各个不同方向时,预制后必须要仔细观察几个管件的中心线是否正确,认真校正、调直后方可安装。
5、钢管丝接后丝纹必须清楚,不得有毛刺或乱丝现象,断丝或缺口的丝纹不得大于丝牙扣数的10%o6、钢管套丝的丝纹要有一定的坡度,以随手能旋进2〜3牙为准。
丝扣连接的管件应按旋紧方向一次拧紧,不得倒回。
拧紧后的丝纹根部应有适当的外露丝尾,一般应出2〜3牙为宜,并清除干净剩余得填充物（白柒麻丝或生丝带）,外露丝牙应及时涂刷防锈漆。
7、钢管安装应横平竖直,立管段每米垂直允许偏差应小于2mm,全长为5m以上允许的偏差应小于IOmm;横管中横方向弯曲度,当管经在IOOmm以下时海米允许偏差应小于0.5mm,当管经在IOomm 以上时,每米允许偏差应小于Imm。
.8、当管经在32mm及以下时,其管壁离墙净距应保持在20〜25mm,当管径大于32mm时，其管壁离墙净距应保持在25〜30mm。
在安装管道的同时,各类管道支架固定电应随管道及时设置,并牢固将管道固定在墙面上。
9、在排列各类管道安装位置时,特别要考虑到给水管的车装维修方便,给水立管不得设置在排水立管后面,支管经过排水管时,要避开排水管承插口。

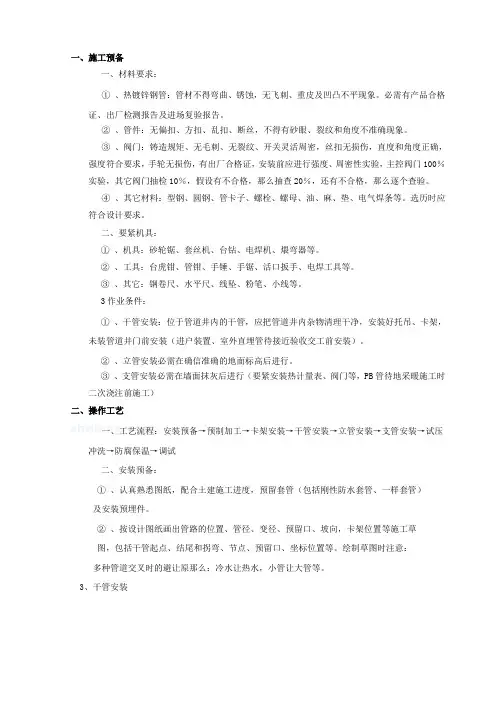

一、施工预备一、材料要求：①、热镀锌钢管：管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。
必需有产品合格证、出厂检测报告及进场复验报告。
②、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。
③、阀门：铸造规矩、无毛刺、无裂纹、开关灵活周密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤，有出厂合格证，安装前应进行强度、周密性实验，主控阀门100％实验，其它阀门抽检10％，假设有不合格，那么抽查20％，还有不合格，那么逐个查验。
④、其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。
选历时应符合设计要求。
二、要紧机具：①、机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
②、工具：台虎钳、管钳、手锤、手锯、活口扳手、电焊工具等。
③、其它：钢卷尺、水平尺、线坠、粉笔、小线等。
3作业条件：①、干管安装：位于管道井内的干管，应把管道井内杂物清理干净，安装好托吊、卡架，未装管道井门前安装（进户装置、室外直埋管待接近验收交工前安装）。
②、立管安装必需在确信准确的地面标高后进行。
③、支管安装必需在墙面抹灰后进行（要紧安装热计量表、阀门等，PB管待地采暖施工时二次浇注前施工）二、操作工艺一、工艺流程：安装预备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压冲洗→防腐保温→调试二、安装预备：①、认真熟悉图纸，配合土建施工进度，预留套管（包括刚性防水套管、一样套管）及安装预埋件。
②、按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、结尾和拐弯、节点、预留口、坐标位置等。
绘制草图时注意：多种管道交叉时的避让原那么：冷水让热水，小管让大管等。
3、干管安装①、干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压实验、防腐保温等施工顺序进行。
按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、查对好尺寸，按环路分组编号，码放整齐。
技术交底记录共5页第 1页工程名称福建万达商业建筑（K3-2)施工单位中建7局建设工程有限责任公司交底内容：套接紧定式钢导管配管、开关插座、灯位盒安装技术交底。
1．施工依据1.1建筑施工图、电气设计施工图和有关设计变更、工程洽商记录。
1.2〈〈建筑电气安装工程施工质量验收规范〉〉（GB50303-2002）。
1.3建筑电气工程施工工艺标准（ZJQ00-SG-006-2003）。
2．施工准备2.1熟悉电气设计施工图纸资料，弄清设计图中的内容，了解图纸提出的施工要求。
2.2做好施工机具的准备，检修施工设备—对电钻、弯管机、切割机、电焊机等设备进行检查，确保电器设备完好，满足施工作业要求。
2.3做好材料的准备，对所使用的材料进行检验：镀锌管表层完整，无剥落现象，有制造厂厂标，外壁光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准；铁制灯头盒、开关插座盒、接线盒等，盒壁厚度应不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线连接孔齐全；。
2.4施工前认真听取施工技术人员的技术交底，弄清技术要求，技术标准和施工方法。
2.5作业条件（1）暗管敷设a．各层水平线和墙体厚度线已弹好，配合土建施工。
b．预制混凝土板上配管时，在做好地面以前弹好水平线。
c．现浇混凝土板内配管，在底层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸和位置配合土建施工。
d．随墙(砌体)配合立管施工。
(2)明管敷设a．配合土建结构安装好预埋件、预留洞工作。
b．采用剔注法固定支架，应在抹灰前进行；采用膨胀螺栓固定支架，应在抹灰后进行。
c．配管应在土建喷浆、刷漆后进行。
2.6材料要求(1) 套接紧定式钢导管管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
(2)使用的管材、连接套管、螺钉及其附件，安装前应进行外观检查，符合下列规定：A．型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；B、金属内、外套管及其金属附件内、外壁镀层均匀、完好，无剥落、锈蚀现象；C管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；E．管材、连接套管及其金属附件壁厚均匀，管口边缘平齐、光滑；F．连接套管的长度不小于管外径的2～3.5倍；G．连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢管管壁厚度一致；交底人接受交底负责人日期本表有施工单位填写，交底单位与接受交底单位各存一份技术交底记录施表7.2 共5页第2页工程名称晋江世茂人工湖商业建筑（K3-2)施工单位中建三局建设工程有限责任公司交底内容：H．紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。
页脚内容施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11页脚内容注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编施2002—11页脚内容注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11页脚内容注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施表F.0.2 共页第页编号工程名称XXXX奥林匹克体育中心-体育场交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页管子套丝采用套丝机将管子用台虎钳钳紧牢固，再把绞板套在管端，均匀用力，随套随浇冷却液，成型后丝扣不乱，不过长，管径20mm及以下时，分二板套成，管径在25mm及以上时，分三板套成。
（3）测定盒、箱位置：根据施工图纸要求确定盒、箱轴线的位置，以土建弹出的水平线为基准，严格按照设计标高，确定盒箱具体位置，线坠找平、找正。
(注意：开关高度不包括开关面板与盒边的高度差，因此开关插座接线盒的底边标高应比所接器具的标高高约10mm。
在有地板的房间内，以上开关、灯具等的安装高度要随地板高度相应上抬高)（4）由于本工程部分地方的预埋管数量较多，需要综合排管，依据“大管在下，小管在上”的原则布管，还要充分考虑现浇板的厚度。
（5）穿梁镀锌钢管接头尽量远离梁筋处，以方便手扳套丝机作业，如无法避免，需先将管穿梁后，根据要求尺寸切断，将管拉出底筋，套丝后再将管穿回原位置。
管子在在穿进穿出梁筋时注意不要损坏丝口。
3.管路连接（1）采用套丝连接，两管口分别插入直管接头中间，套管两端与管子丝接。
管口挫光滑平整，以保证以后穿线工作顺利进行。
管路跨直接用环形管卡固定4mm2铜导线做接地跨接，为保证可靠连接压接部位要求采用双股线。
施表F.0.2 共页第页编号工程名称XXXX奥林匹克体育中心-体育场交底日期2012年月日施工单位分项工程名称电气配管暗敷交底摘要套丝连接施工工艺标准页数共页,第页（2）管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于15mm，消防管路不得小于30mm。
管路超过下列长度，加装接线盒，以便于穿线。
无弯时，每隔30m加一接线盒；有一个弯时，每隔20m加一接线盒；有二个弯时，每隔15m加一接线盒；有三个弯时，每隔8m 加一接线盒。
镀锌管的技术交底一、镀锌管简介镀锌管，全称为镀锌钢管，是在钢管表面镀上一层锌，以增加钢管的耐腐蚀性能，延长使用寿命。
镀锌管在建筑、消防、水暖等领域有着广泛的应用。
二、镀锌管的分类1、热镀锌管热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。
热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。
热镀锌具有镀层均匀，附着力强，使用寿命长等优点。
2、冷镀锌管冷镀锌管就是电镀锌，镀锌量很少，只有 10－50g/m2，其本身的耐腐蚀性比热镀锌管相差很多。
正规的镀锌管生产厂家，为了保证质量，大多不采用电镀锌（冷镀）。
只有那些规模小、设备陈旧的小企业采用电镀锌，当然他们的价格也相对便宜一些。
三、镀锌管的规格型号镀锌管的规格型号通常以公称直径（DN）来表示，常见的规格有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 等。
同时，镀锌管的壁厚也有不同的标准，根据使用场景和压力要求进行选择。
四、镀锌管的性能特点1、耐腐蚀性镀锌层可以有效地防止钢管被氧化和腐蚀，在一般的环境中能够使用较长时间。
2、强度高镀锌管具有较高的强度，能够承受一定的压力和重量。
3、连接方便可以采用螺纹连接、法兰连接等多种方式，施工安装较为简便。
4、价格适中相对于不锈钢管等其他管材，镀锌管的价格较为经济实惠。
五、镀锌管的施工准备1、材料准备根据设计要求，准备好所需规格和数量的镀锌管及相应的管件、阀门等。
确保材料质量合格，有产品合格证和检验报告。
2、工具准备准备好套丝机、切割机、电焊机、扳手、管钳等施工工具，并确保工具性能良好。
3、施工条件施工场地应具备通水、通电条件，施工区域应清理干净，无障碍物。
六、镀锌管的施工工艺1、测量放线根据设计图纸，确定管道的走向和位置，并用墨线在墙、地面上弹出管道中心线。
