第八章无信号交叉口理论平面交叉口把相交的道路路段连接起来，构成路网。
因为在交叉口同一平面上有多股交通流动，考虑到交通安全，有时需要进行适当的交通控制。
按照有无交通控制，可将交叉口分为有交通信号控制的交叉口（简称为信号交叉口）和无交通信号控制的交叉口（简称为无信号交叉口）。
无信号交叉口是最普遍的交叉口类型，虽然它的通行能力可能低于信号交叉口，但它在网络交通控制中起到了非常重要的作用。
一个运行情况不良的无信号交叉口，可能会影响整个信号网络或者智能运输系统的运行，并且无信号交叉口理论是信号交叉口理论的基础，因此首先对无信号交叉口进行研究是非常必要的。
无信号交叉口不像信号交叉口那样会给驾驶员确定的指示或控制，驾驶员必须自己判断何时进入交叉口是安全的。
驾驶员所寻求的在交通流中进入交叉口的安全机会或“间隙”称为可插车间隙，它用时间来度量，并且等于某一车头时距。
可插车间隙理论是分析无信号交叉口运行的基本理论，其它的所有分析过程在某种程度上都依赖于可插车间隙理论，或者即使没有明确地应用该理论，但也是以它为基础的。
在无信号交叉口中，必须考虑车辆的优先权问题。
如果有一辆车试图进入交叉口，但此时存在优先级高于它的交通流，那么它必须让路给这些交通流。
另外，低级别交通流的存在也会影响高级别交通流的运行。
由此可见，无信号交叉口的车流间存在着相互作用。
本章的第一节首先讨论无信号交叉口的理论基础，着重介绍可插车间隙理论以及在该理论中用到的几种基本的车头时距分布。
普通的无信号交叉口（即四路相交）可分为二路停车和四路停车两类，即主路优先控制的交叉口（包括停车控制和让路控制）和主次路不分的交叉口。
在第二节中首先讨论了二路停车的无信号交叉口，第三节接着讨论了四路停车的无信号交叉口。
在考虑交叉口交通运行时还用到了经验方法，并且在许多情况下经验方法的结果也是比较准确的，与实际情况差别并不大，在第四节中介绍了这些方法。
第一节理论基础一、可插车间隙理论1. 可利用间隙可插车间隙理论是分析无信号交叉口的基本理论，理解该理论必须先理解可利用间隙的概念。

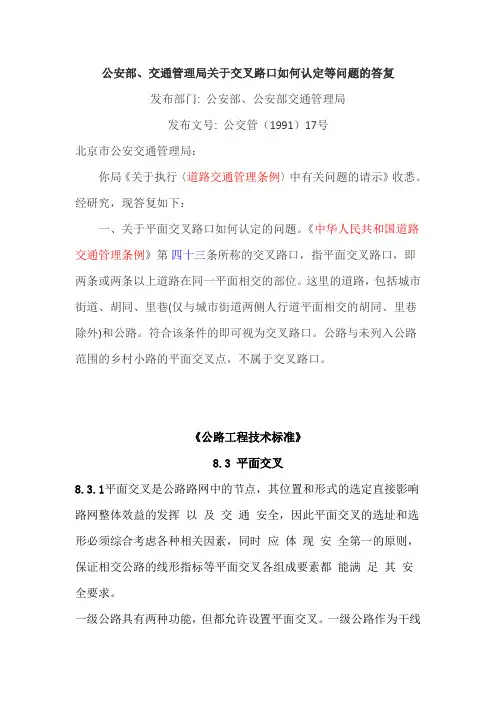

公安部、交通管理局关于交叉路口如何认定等问题的答复发布部门: 公安部、公安部交通管理局发布文号: 公交管（1991）17号北京市公安交通管理局：你局《关于执行〈道路交通管理条例〉中有关问题的请示》收悉。
经研究，现答复如下：一、关于平面交叉路口如何认定的问题。
《中华人民共和国道路交通管理条例》第四十三条所称的交叉路口，指平面交叉路口，即两条或两条以上道路在同一平面相交的部位。
这里的道路，包括城市街道、胡同、里巷(仅与城市街道两侧人行道平面相交的胡同、里巷除外)和公路。
符合该条件的即可视为交叉路口。
公路与未列入公路范围的乡村小路的平面交叉点，不属于交叉路口。
《公路工程技术标准》8.3 平面交叉8.3.1平面交叉是公路路网中的节点，其位置和形式的选定直接影响路网整体效益的发挥以及交通安全，因此平面交叉的选址和选形必须综合考虑各种相关因素，同时应体现安全第一的原则，保证相交公路的线形指标等平面交叉各组成要素都能满足其安全要求。
一级公路具有两种功能，但都允许设置平面交叉。
一级公路作为干线公路时，为视需要控制出人，因之应限制平面交叉数量，可采取合并、设置辅道等措施尽量加大平面交叉的间距;一级公路作为集散公路时，其平面交叉必须配以齐全、完善的交通安全设施。
8.3.2 从调查研究中了解到，目前国内公路平面交叉的交通管理尚未得到充分重视，除信号交叉以外，许多用路者对其他交通管理方式及其规则尚不熟悉，导致平面交叉的交通状况较为混乱。
因此，应对平面交叉的交通管理引起重视并在设计中明确其管理方式。
一般来讲，当被交公路等级较低、交通量较小或相交公路中有一条为干线公路时，应考虑采用主路优先交叉;当各相交公路的功能和等级相同、交通量或行人数量很大时，可采用信号交叉;无优先交叉一般仅用于相交公路的等级很低、交通量不大的情况。
8.3.3 从安全的角度考虑，相交公路在平面交叉范围内应该有良好的线形和视距，因此其设计速度一般不得任意降低。
5.2 原则
5.3 交叉口类型
5.3.1 各级道路相交路口的类型
信号平交、非信号平交、环交、立交
5.3.2 相交道路数量及交叉角度
5.4 交叉口转弯设计（转弯半径、停车视距）
5.4 进口道拓宽
5.5 人行天桥或地道、地块出入口的设置
5.6 公交车站
5.6 公交专用道
5.7 机动车道
5.7.1 车道宽度
5.7.2 车道功能划分5.8 非机动车道
5.8.1 车道宽度
5.8.2 过街处的处理
5.9 步行道
5.9.1 车道宽度
5.9.2 过街处的处理5.10 人行横道
5.10.1类型
包括国外做法、国际惯例
5.10.2 宽度
5.11 中间隔离带
5.11.1 使用条件
5.11.2 功能及宽度
5.12 交通岛
5.13 交通信号灯及交通标志
5.14 无障碍设施、照明设施等
5.15 绿化
5.16 其他
5.1
6.1 地铁出入口。
《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。

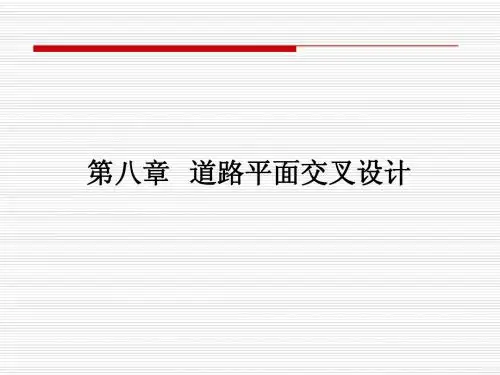

第八章道路平面交叉口设计第八章道路平面交叉口设计第八章道路平面交叉口设计第一节交叉口设计概述一、基本要求和内容平面交叉：道路与道路（或铁路）在同一平面上相交的地方称为平面交叉，又称交叉口。
基本要求：（1）保证车辆和行人在交叉口处能以最短的时间顺利通过，通过能力满足行车要求。
（2）正确设计交叉口的“立面”，保证行车稳定，且符合排水要求。
主要内容：1. 正确选择交叉口的形式，确定各个部分的几何尺寸2. 进行交通组织，合理布置各种交通设施。
3. 验算交叉口行车视距，保证通视条件。
4. 交叉口“立面”设计、布置雨水口和雨水排水管道。
二、交叉口的交通分析交叉口的车辆来自不同方向，又向不同方向行驶，车辆之间会产生不同的交错方式，交通性质也不同。
分流点：同一行驶方向的车辆向不同方向分离行驶的地点称为分流点。
合流点：不同方向行驶来的车辆以较小的角度向同一方向汇合行驶的地点称为合流点。
冲突点：来自不同方向行驶的车辆以较大的角度相互交叉的地点称为冲突点。
这三种交错点的存在是影响交叉口通行能力和引发交通事故的主要因素。
影响程度的大小依次为：冲突点，合流点，分流点147（无交通管制措施）特点：1. 交叉道路条数越多，交错点越多，其中冲突点增加的最快。
各条路均为双车道时：分流点=合流点=n(n-2)n2(n?1)(n?2)冲突点= 6n —交叉口相交道路的条数2. 产生冲突点的大多是左转弯车辆（处理好左转车辆至关重要）减少或清除冲突点的方法：（1）交通管制（信号）（2）渠化交通（设交通岛，标志线，增设车道，环岛）（3）交体交叉三、交叉口的类型及其适用范围1. 加铺转角式：交叉口用适当半径的圆曲线将各条道路平顺连接。
148优点：简单，造价低，设计方便不足：车速低，通行能力低适用：交通量小，车速低，转弯车辆少的三、四级公路和城市次干路、支路。
2. 分道转弯式采取设导流岛、划分车道等措施，使转向车流以较大半径分道行驶。
优点：右转车辆速度快，提高通行能力（不乱挤）不足：占地多，造价较高适用：交通量较大，转弯车辆较多的道路3. 扩宽路口式在交叉口处增设变速或转弯车道。
第一章绪论1、城市道路的组成：城市道路由各种类型、各种等级的道路、交通广场、停车场及加油站等设施组成。
①车行道②路侧带③分隔带④交叉口和交通广场⑤路边停车场和公交停靠站⑥道路雨水排水系统2、城市道路的功能：①交通功能②公共空间功能③防灾救灾功能④城市结构及建筑艺术功能3、城市道路的特点：①组成复杂、功能多样②需要考虑行人和非机动车的交通③交通分布不均衡④道路交叉口多⑤道路两侧建筑物密集⑥景观艺术要求比较高⑦规划、设计的影响因素较多⑧政策性强4、城市道路的分类：①快速路②主干路③次干路④支路5、城市道路设计车辆的种类：小客车、大型车、铰接车6、城市道路设计车速：道路设计车速，也称为计算行车速度，是指天气良好、交通密度低的情况下，具有中等驾驶技术的驾驶员在路段上保持安全、舒适行驶的最大速度。
7、城市道路通行能力：（参考交通工程） 8、城市道路设计要求：①道路运输尽可能经济。
②交通应流畅、迅速和安全。
③要特别注重环境的保护。
④注重道路的配合、协调。
第二章城市道路交通特征1、路段通行能力：路段通行能力可分为基本通行能力、可能通行能力、设计通行能力。
①基本通行能力计算公式：0010006.3/3600t 3600l vv l C ===车安车安制反l l l l l l l 254v 6.3v 20+++=+++=φC ————路段基本通行能力：pcu/h0t ————车头最小时距：s0l ————车头最小间距：m 车l ————车辆平均长度：m 安l ————车辆间的安全间距：m 制l ————车辆的制动距离：m反l ————驾驶员在反应时间内车辆行驶的距离：mt ————驾驶员的反应时间：sφ ————轮胎与路面间的附着系数②实际通行能力计算公式：Hv cw w f f f C C ⨯⨯⨯=基实实C ————路段实际通行能力：pcu/hw f ————车道宽度修正系数 cw f ————侧向净空受限的修正系数 Hv f ————纵坡度修正系数③路段设计通行能力计算公式：通行能力服务交通量实设⨯=C C设C ————路段设计通行能力：pcu/h第四章：城市道路横断面设计。
《道路勘测设计》复习大纲第一章绪论1、交通运输的方式。
道路运输的地位和作用。
2、当前，我国公路建设和城市道路建设中存在的主要问题。
3、道路的种类。
4、我国公路发展目标及国家高速公路网规划内容。
5、公路按功能和行政管理属性的分类6、公路和城市道路等级划分的依据，分级情况。
各级公路与城市道路的主要技术指标。
公路等级选用时应考虑的主要因素。
7、道路勘测设计的依据。
自然条件对道路设计有何影响。
8、设计速度与运行速度的作用及区别。
9、交通量、通行能力及服务水平的关系。
10、公路网系统的特性。
11、城市道路路网结构的基本类型。
各类型的特点及适用条件。
城市道路网的主要技术指标。
最能综合反映城市交通拥挤的技术指标。
12、城市道路红线规划的内容。
13、划分公路用地和城市道路红线的意义。
怎样划定公路的用地范围。
14、工程可行性研究的目的。
15、公路勘测设计阶段的划分及各设计阶段的主要内容。
16、本章主要名词术语：道路、道路功能、公路技术标准、设计车辆、设计速度、运行速度、设计交通量、设计小时交通量、基本通行能力、设计通行能力、服务水平、公路网、城市道路网的结构形式、道路红线、道路建筑限界、道路用地、工程可行性研究、设计阶段、公路安全性评价第二章平面设计1、汽车行驶轨迹的几何特征。
道路平面线形组成要素2、平面的直线、圆曲线、缓和曲线的线性特征。
3、平面直线的技术标准及直线的适用情况。
为什么过长的直线不是好的线形？为何要限制直线长度？4、影响平面圆曲线半径取值的因素。
圆曲线最小半径的计算原理、种类。
圆曲线半径值的选取。
5、汽车在弯道上行驶的稳定性及横向稳定性的保证。
横向力对汽车行驶的影响。
横向力系数µ取值的影响因素。
6、缓和曲线的作用。
汽车由直线驶入圆曲线的轨迹方程。
采用回旋线作为缓和曲线线形的理论依据。
7、省略缓和曲线的条件。
确定缓和曲线最小长度应考虑的因素。
设计缓和曲线长度值时应考虑的因素。
8、本章注要名词术语：路线、路线的平面、同向曲线、反向曲线、汽车行驶稳定性、横向力系数、横向超高、横向滑移、横向倾覆、极限最小半径、一般最小半径、不设超高的最小半径、缓和曲线、回旋线、回旋线参数A、桩号（里程）、交点、交点里程（桩号）、曲线主点、曲线主点桩号。
