11.1 杠杆(共44张PPT)苏科版物理九年级上册(共44张PPT)11.1 杠杆什么是杠杆什么是杠杆虽然我国很早就在利用杠杆作用原理，当一直没有科学化、定量化的研究。
而阿基米德崇尚科学的严密性、准确性，要求对每一个问题都进行精确的、合乎逻辑的证明，在发现了杠杆省力的现象之后，进行系统科学的研究，并最终得到杠杆定律。
发现了杠杆原理的阿基米德曾说过一句我们耳熟能详的话——“给我一个支点，我能撬起地球。
”做一做木板上钉了一枚图钉,你能直接用手把它拔出来吗请从图11-1中选择合适的工具把图钉拔出来。

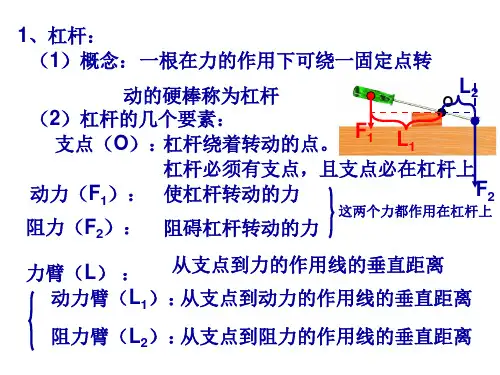

议一议你是怎样拔出这枚图钉的有哪些不同的方法哪一种方法更方便、省力生活中有许多任务都是用类似的方法完成的.观察图11-2,指出图中的工具在工作时有哪些共同的特点杠杆支点动力阻力支点:杠杆绕着转动的点,即图中的0点.动力:使杠杆转动的力,即图中的F1.阻力:阻碍杠杆转动的力,即图中的F2动力臂阻力臂动力臂:从支点到动力作用线的距离,即图中的L1.阻力臂:从支点到阻力作用线的距离,即图中的L2.杠杆的平衡条件学生实验探究杠杆的平衡条件实验与记录1.安装好杠杆,调节杠杆两端的平衡螺母,使之在水平位置平衡.2.如图11-4所示,在杠杆左边挂上一定数量的钩码,用弹簧测力计在某一位置竖直拉住杠杆.设在水平位置平衡时,弹簧测力计对杠杆竖直向下的拉力F是动力,动力臂为l,钩码对杠杆的拉力F,是阻力,阻力臂为l.实验交流与总结分析表中的数据,找出它们之间的关系.你从中有什么发现实验表明,杠杆平衡时动力×动力臂=阻力×阻力臂用字母表示可写成F1l1=F2l2杠杆的平衡条件“衡,加重于其一旁,必捶,权重不相若也,相衡,则本短标长,两加焉,重相若,则标必下,标得权也”。
里面有等臂的,有不等臂的;有改变两端重量使它偏动的,也有改变两臂长度使它偏动的。
省力杠杆费力杠杆等臂杠杆如图11-6所示的常见器具都应用了杠杆,请分别说出它们各属于哪类杠杆,并说明理由生活物理社会例题生活中的剪刀剪刀(图11-7)是生活中常见的工具,它也是一种杠杆.你是否注意到从事不同行业的人所用的剪刀各有特点裁缝用的剪刀理发师用的剪刀他们剪发时手的动作幅度较小,可提高剪发的频率剪铁皮的剪刀园艺师使用的剪刀园艺师使用的剪刀有很多种,如修整冬青树的剪刀剪花枝的剪刀调查一下它们各有特点.请你调查一下,园艺师使用了哪些剪刀它们各有什么特点为什么这样设计例题他首先将铁笼系于槽钢上的B点当吊车吊钩在槽钢上的悬吊点移至0点时,槽钢在水平位置平衡,测得OB=7cm.用弹簧测力计竖直向下拉住槽钢的另一端,使之再次在水平位置平衡测得OA=9m弹测力计的示数为200N试计算大象的质量(g取10Nkg)分析解题过程解：槽钢是一个杠杆,0为支点，人通过弹簧测力计对杠杆的拉力F=200N为动力,动力臂=9m,铁笼对杠杆的拉力F:为阻力，阻力臂l2=7cm=0.07m.根据杠杆原理F1l1=F2l2,得F2=解题过程铁笼对杠杆的拉力F,与大象所受的重力大小相等,即F2=G=mg所以大象的质量=2.57×103=2.57t答大象的质量约为2.57t.人体中的杠杆人体中的杠杆人体中的杠杆如图11-10所示,当手托住铁球并绕腕关节向上转动时,手就是一个杠杆,铁球压在掌心上的力是阻力,腕关节是支点,前臂中的伸肌伸展和屈肌收缩产生动力,使托住铁球的手向上转动。
