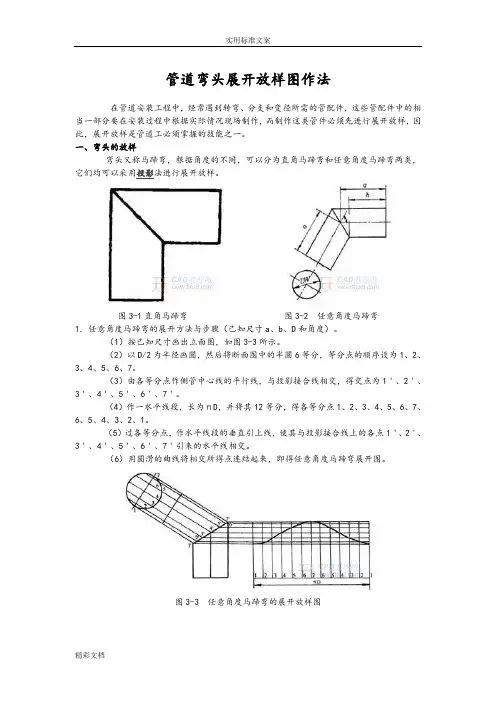

管道弯头展开放样图作法管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
举例说明弯曲零件的展开长度计算2005-9-17作成：CRD 陈永生P1/6一、意义冲压模具设计过程中经常需要将产品弯曲部分展平成展开形状；展开形状尺寸确定得准确与否直接涉及模具零部件的设计，所以零件展开长度的计算是设计过程中一个很重要的环节，应力求准确。
二、说明⒈中性层概念中性层是指工件在弯曲前、后两种状态下，弯曲剖面纤维长度保持不变的那层金属层。
（见图一）L1——弯曲前长度L2——弯曲后中性层弧长t ——材料厚度r ——弯曲内圆角半径ρε——中性层半径（图一）弯曲件中性层位置⒉弯曲部分展开原则（见图一）弯曲部分展开原则是：弯曲部分弯曲前长度L1与弯曲后中性层长度L2相等，即：L1=L2⒊中性层的确定方法中性层半径按下式计算（见图一）ρε=r+x *t⌒⌒⌒2005.10.9 10:31:17CRD'05.10.09張国平ρε——中性层半径t——材料厚度r——弯曲内圆角半径X——中性层位移系数（见图二）（图二）中性层位移系数X值三、弯曲件毛坯尺寸计算根据弯曲件结构形状不同、弯曲圆角半径不同和弯曲方法不同，毛坯尺寸的计算方法也不同。
㈠弯曲件r≥0.5t（r--内圆角半径 t--材料厚度）时毛坯尺寸的计算⒈如（图三）示工件，各处r≥0.5t；展开长度是以弯曲前、后中性层长度不变为原则计算，即：中性层长=展开长度用下式表示：L=∑L直+∑L弯=∑L直+∑[（π*α°/180°）*（r+x*t）]L——弯曲件展开长度（mm）∑L直——弯曲件各直线段长度之和（mm）∑L弯——弯曲件各弯曲部分中性层长度之和（mm）α——弯曲部分角度（°）t——材料厚度（mm）r——内圆角半径（mm）（图三）r ≥0.5t 弯曲件⒉示例求（图四）示毛坯展开长度,料厚t=2（图四）毛坯展开长度示例解：①L 直=L 1+L 2+L 3=17+20+15=52②r 1=3 t =2 则 r 1/t =1.5 查（图二）得 x 1=0.36③r 2=5 t =2 则 r 2/t =2.5 查（图二）得 x 2=0.39④L 弯=(π*90°/180°)*(r 1+x 1*t )+(π*90°/180°)*(r 2+x 2*t )L 弯=14.9⑤展开长L=L 直+L 弯=66.9㈡弯曲件r ＜0.5t （r--内圆角半径 t--材料厚度）时毛坯尺寸的计算小圆角（r ＜0.5t）或无圆角弯曲件的毛坯长度是根据弯曲前、后材料体积不变的原则计算的，但考虑弯曲变形区材料变薄严重，展开长度按下式计算：L=∑L 直+K ntL——弯曲件展开长度（mm ）∑L 直——弯曲件各直线段长度之和（mm）n ——弯角的数量t ——材料厚度（mm ）K ——系数K 值确定方法：单角弯曲时 K=0.48-0.5软材料取下限（如铜、铝）双角弯曲时 K=0.45-0.48硬材料取上限（如不锈钢）多角弯曲时 K=0.125-0.25为了方便，在（图五）中列出了常见的毛坯展开（r ﹤0.5t ）计算经验公式（图五）r ﹤0.5t 时毛坯展开经验公式}㈢铰链式弯曲件及棒料弯曲件的展开计算又有别于上述方法；因胜美达不常见此两类产品，故这里不加阐述四、胜美达产品展开实例（图六）为胜美达产品HOOP-CEP788产品图，材料为铜料（牌号C5210-1/2H），料厚0.3mm，求弯曲处展开尺寸。
管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
关于折弯零件展开尺寸的计算折弯零件展开尺寸的计算是机械加工中一个非常重要的步骤，它能够提前确定材料的尺寸、形状和特性，以便正确生产和装配零件。
在本文中，我们将详细介绍关于折弯零件展开尺寸的计算方法和基本原理。
折弯是一种常见的成形工艺，它通过对金属材料施加力量来使其弯曲成特定的形状。
通常，折弯零件的展开尺寸是指在零件未弯曲之前的平面构图上的尺寸。
展开尺寸的计算非常重要，因为它直接影响到制造和装配零件的准确性和质量。
首先，我们需要明确折弯零件展开尺寸的计算前提条件。
这些条件包括：材料的厚度、折弯角度、弯曲半径和弯曲类型（例如V型弯曲、U型弯曲）。
这些都是影响展开尺寸计算的重要因素，必须提前确定和考虑。
然后，我们可以按照以下步骤计算折弯零件的展开尺寸：1.确定弯曲线的长度：弯曲线的长度是指零件上弯曲线所占用的总长度。
它可以通过将弯曲线的弯曲角度和弯曲半径转换为弧长来计算。
2.计算未弯曲状态下零件的长度：未弯曲状态下，零件的长度等于弯曲线的长度加上两端剪切的长度。
剪切长度是材料未弯曲时用于折弯的长度，它与材料的厚度和折弯角度有关。
3.计算折弯平面与未弯曲平面之间的扩展距离：折弯平面与未弯曲平面之间的距离可以通过以下公式计算：扩展距离=弯曲半径x折弯角度x(π/180)4.根据扩展距离计算展开尺寸：根据扩展距离，将未弯曲状态下的零件长度进行调整，得到展开尺寸。
具体计算方法根据不同的弯曲类型而有所不同。
对于V型弯曲：展开尺寸=未弯曲状态下的零件长度+2x扩展距离对于U型弯曲：展开尺寸=未弯曲状态下的零件长度+扩展距离需要注意的是，上述计算方法只适用于直线弯曲和相对较小的弯曲角度。
对于复杂的曲线形状和大角度折弯，展开尺寸的计算可能更为复杂。
除了上述方法，还可以利用计算机辅助设计（CAD）软件进行展开尺寸的计算。
CAD软件可以直接根据给定的折弯角度和参数生成展开尺寸，并提供高度准确性和可靠性。
总之，折弯零件展开尺寸的计算是机械加工中重要的一环。
