工具箱檩条墙梁计算参数

简支檩条设计合肥地区参数1．C型截面一般用于单跨简支；Z型可用于多跨连续；一般跨度大于7.5m采用连续式。

壁厚取1.8-3.0mm，优先选用较薄壁厚，檩条间距一般采用1.5m，局部可加密；2．屋面倾斜角度1：20换算成角度，arctan0.05=2.8624；3．檩条布置，应考虑天窗、通风屋脊、采光带、屋面材料、檩条供货规格等因素，檩条间距应按计算确定，檩条在边区会采取加密，檩条跨度4-6m，宜在跨中设置拉条或撑杆，当檩条跨度大于6m时，在檩条跨度三分点各设一道拉条或撑杆（见门钢规范P33）；4.拉条的约束作用一般要看建筑选取的屋面板类型及其对檩条的约束情况，同时还要考虑荷载不利位置。

（一般情况下拉条都要约束檩条下翼缘，但如果风载很大，起主导作用，就要约束檩条上翼缘）①外层屋面板一般选取可滑动（可随冷热伸缩）的，这样的屋面板不能约束檩条上翼缘，（不勾选屋面板能阻止檩条上翼缘侧向失稳）拉条作用要选择约束檩条上、下翼缘；②如外层屋面板是打钉板、卡扣板等不可活动的（勾选屋面板能阻止檩条上翼缘侧向失稳），拉条作用选择约束檩条下翼缘；③如选取内外双层屋面板（勾取构造保证下翼缘风吸力作用稳定性）拉条作用选择约束檩条下翼缘，再根据外层屋面板类型选取是否约束檩条上翼缘；4．净截面系数（是考虑到构件表面打孔等处理导致截面削弱时，导致的被削弱断面的应力增大），当拉条位于跨中（跨中弯矩打孔对最大弯矩有影响，）时应适当折减，可取0.95；当拉条位于三分点处则折减。

5．屋面自重（不含檩条自重）一般取0.2-0.25KN/m2之间均可；6．屋面活载和雪荷载分别输入，程序会选择较大者进行计算；（见荷载规范P73全国各城市50年一遇雪压、风压值）；屋面活载要考虑活载不均匀布置，当采用压型钢板轻型屋面时，屋面竖向均布活荷载标准值应取0.5KN/ m2 （当受荷水平投影面积大于60m2时可取0.3KN/m2）（见门钢规范P7）；7．积灰荷载，一般不取积灰荷载，只有一些热处理车间取（见荷载规范P14、P15屋面积灰荷载取值；）表中没有列出的取0；8．施工荷载，见荷载规范P16施工和检修荷载及栏杆水平荷载；9．调整后基本风压，按荷载规范规定值乘以1.05（见门钢规范P56）；10.风压高度变化系数，见荷载规范P25表；11.体型系数取值会随建筑形式和分区的选择而自动变化；12.当屋面有通风器等构件时，要单独计算.13.屋面板惯性矩是指每米屋面板的惯性矩，如果按门规CESC102:2002计算（风吸力作用按附录E计算）时，必须输入该数据；当输入轴力设计值（>0）时，程序默认为刚性檩条，按压弯构件计算。

用PKPM工具箱计算檩条常见错误纠正第一部分：檩条计算---用PKPM工具箱计算檩条我们在进行车间和库房设计时，经常要计算檩条，由于手算比较繁杂，很多人用PKPM 工具箱来计算檩条。

但是在使用PKPM工具箱计算时，由于不能正确的选用参数，所以提供的计算书往往错误很多，当然也就不能准确计算出所需檩条的规格。

实际上，PKPM 工具箱檩条的计算版面格式是为《门规》库房量身定做的，并且风荷载的计算参数设置是完全按照《门规》要求来的，即没有按照《荷规》设置阵风系数等参数。

那么什么样的结构是符合《门规》的结构？《门规》附录A.0.1条文说明指出：当柱脚铰接且刚架的L/h大于2.3和柱脚刚接且L/h大于3的低矮房屋计算风荷载时应该按照《门规》取值，而不应按照《荷规》来取值。

所以我们平时进行檩条计算时，就应该分为两种：符合《门规》的结构按照《门规》来计算、不符合《门规》的结构要按照《荷规》来计算。

实质上，就是两种风荷载计算方法不同而已，而风荷载参数的正确选用对檩条的影响是至关重要的，下面就总结一些利用PKPM工具箱计算檩条时参数选取的注意点。

一，参数选取1，檩条形式：此项提供12种截面形式供选择，一般常用“C形檩条”及“Z形檩条”。

①,跨度大于9m时檩条宜采用格构式构件（《门规》6.3.1条）。

②,坡度较大时（i>1／3）宜用直边和斜卷边Z形檩条，这是因为当屋面坡度增大，Z型檩条对称于竖直方向的抗弯截面模量利用率增大。

③,连续檩条宜采用Z形檩条，因其搭接方便可通过可靠搭接实现刚接，从而可按连续梁计算。

2，截面名称：与檩条形式相对应。

从节约用钢量的角度，选取的原则是“偏大不偏厚”。

比如C180X70X20X2.5与C220X75X20X2.0各初始设计条件相同时，计算结果中强度、挠度、稳定性均相差无几，二者的单重却差别较大，在用量大的情况下可以节约不少用钢。

同理，C180X70X20X2.2也可用C200X70X20X2.0代替，节约钢材用量。

墙梁檩条设计指南（Version 1.0 2010-5-5）第一部分计算参数的选取一、檩条部分1、屋面一般采用斜卷边Z形连续檩条。

当柱距≥12米，且屋面荷载较大时，可采用格构式檩条或高频焊接H型钢。

2、注意不是所有的屋面檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通气器和屋顶天窗在端跨一般不设置（有时候第二跨也不设置），此时檩条为单跨简支（或两跨连续）；（2）屋面有横向采光通风天窗或顺坡通气器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本身的跨数就少于5跨。

3、屋面材料选择时，若有吊顶，须选取“有吊顶”选项。

檩条仅支承压型钢板屋面时，挠度控制为l/200；有吊顶时，挠度控制为l/240。

4、屋面倾角：建筑图所标的是坡度，需要换算成角度。

有弧形屋面梁时，须考虑檩条倾角的不断变化。

5、拉条道数的设置：当檩条跨度≤4米时，一般不设置拉条；当檩条跨度>4米、≤6米时，一般在檩条跨中设置一道拉条；当檩条跨度>6米、≤9米时，一般设置两道拉条（三分点处）；当檩条跨度为12米时，一般设置三道拉条。

拉条均为双层拉条，同时约束檩条上、下翼缘。

6、檩条间距：檩条的间距一般控制在1.0~1.5米之间，常用的间距有1.2、1.4、1.5米。

檩条间距不得超过1.5米；对于屋面荷载较大的部位（例如高低垮处），局部檩条间距可以小于1米。

7、檩条搭接长度的取值：檩条搭接长度取跨长的10%（两边各5%）。

9米跨度一般取500mm，12米跨度一般取600mm。

8、截面选择：设计时尽量选择标准截面，常用的标准截面高度有：200、220、250mm，常用的标准截面厚度有2.0、2.2、2.5mm，若需选择非标准截面，可通过“檩条库”选项增加截面参数。

（标准截面详见《钢结构设计手册》和《冷弯薄壁型钢结构技术规范》）注意：（1）非标准截面的截面厚度不得大于3.0mm；（2）非标准截面的截面高度不宜大于280mm，若高度大于280mm，须采用加强措施，避免檩条侧向失稳。

檩条墙梁计算概述在建筑工程中，墙梁是起承重作用的结构构件，而檩条则是在墙体内部起支撑和连接作用的木制构件。

在进行建筑设计时，需要对檩条和墙梁的尺寸进行计算，以确保其承重能力符合建筑安全标准。

计算檩条尺寸对于一般住宅建筑，常用的檩条尺寸为2寸 x 4寸 (约50mm x 100mm) 、2寸 x 6寸 (约50mm x 150mm) 或 2寸 x 8寸 (约50mm x 200mm)。

在选择檩条尺寸时，需要考虑其跨度和承重能力。

跨度檩条的跨度是指两个固定点之间的距离，一般情况下，檩条的跨度应根据其尺寸和木材强度来决定。

以下是一些常用跨度和木材强度条件下的檩条尺寸：跨度木材强度条件檩条尺寸1.2m-1.5m No.2或更高2寸 x 4寸1.5m-2.1m No.2或更高2寸 x 6寸2.1m-2.4m No.2或更高2寸 x 8寸承重能力檩条的承重能力是指其能够承受的负载。

雪载是造成建筑物木结构构件弯曲或破断的最常见原因之一，因此在计算檩条的承重能力时需要考虑雪载的影响。

标准雪载在不同地区和建筑高度下有所不同，在美国，一般标准雪载为负载的地面48英寸下400磅/平方英尺。

根据木材尺寸和雪载计算檩条的承重能力应使用相关的木结构国家标准或其他指南。

计算墙梁尺寸墙梁通常由混凝土、砖块、木材或钢材制成。

在计算墙梁尺寸时需要考虑跨度、负载和材料的强度。

材料墙梁的材料应根据其所处环境和承重能力来选择。

例如，对于一个具有大门的砖墙，墙梁需要同时支撑门和砖墙。

在设计中，应使用符合国家标准的材料。

如果未使用此类材料，应考虑为所选材料建立新的梁设计规范。

承重能力根据建筑物的使用情况和负荷条件来决定需要的墙梁强度。

对于建筑物设计，应遵循建筑规范或其他国家或地方标准。

跨度固定墙梁的跨度应根据墙的负荷和梁的承重能力来确定。

压缩力是墙梁的主要运载能力，也是基础荷载的基础。

回转在墙梁弯曲或变形的情况下，可能需要进行回转，在回转的过程中选择Binder在合适的位置加以支撑，以确保梁的平衡。

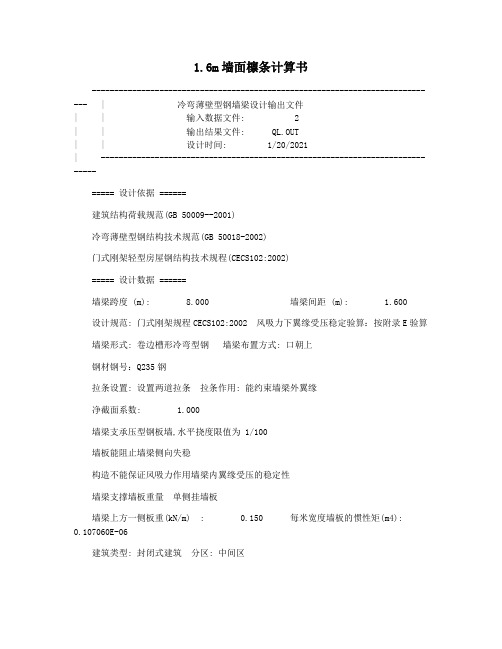

1.6m墙面檩条计算书----------------------------------------------------------------------------- | 冷弯薄壁型钢墙梁设计输出文件| | 输入数据文件: 2 | | 输出结果文件: QL.OUT | | 设计时间: 1/20/2021 | -----------------------------------------------------------------------------===== 设计依据 ======建筑结构荷载规范(GB 50009--2001)冷弯薄壁型钢结构技术规范(GB 50018-2002)门式刚架轻型房屋钢结构技术规程(CECS102:2002)===== 设计数据 ======墙梁跨度 (m): 8.000 墙梁间距 (m): 1.600设计规范: 门式刚架规程CECS102:2002 风吸力下翼缘受压稳定验算：按附录E验算墙梁形式: 卷边槽形冷弯型钢墙梁布置方式: 口朝上钢材钢号：Q235钢拉条设置: 设置两道拉条拉条作用: 能约束墙梁外翼缘净截面系数: 1.000墙梁支承压型钢板墙,水平挠度限值为 1/100墙板能阻止墙梁侧向失稳构造不能保证风吸力作用墙梁内翼缘受压的稳定性墙梁支撑墙板重量单侧挂墙板墙梁上方一侧板重(kN/m) : 0.150 每米宽度墙板的惯性矩(m4):0.107060E-06建筑类型: 封闭式建筑分区: 中间区基本风压: 0.300 风荷载高度变化系数: 1.000迎风风荷载体型系数: 1.000 背风风荷载体型系数: -1.100迎风风荷载标准值 (kN/m2): 0.300 背风风荷载标准值 (kN/m2): -0.330 由程序自动优选截面================================================================================== 程序优选结果 ======墙梁截面: C220X75X20X2.0===== 截面及材料特性 ======墙梁形式: 卷边槽形冷弯型钢C220X75X20X2.0b = 75.000 h = 220.000c = 20.000 t = 2.000A = 0.7870E-03 Ix = 0.5744E-05 Iy = 0.5688E-06 It = 0.1049E-08Iw = 0.5314E-08Wx1 = 0.5222E-04 Wx2 = 0.5222E-04 Wy1 = 0.2735E-04 Wy2 = 0.1050E-04钢材钢号：Q235钢屈服强度 fy= 235.000 强度设计值 f= 205.000 考虑冷弯效应强度 f'= 214.336===== 设计内力 ======------------------------- | 1.2恒载+1.4风压力组合 | -------------------------绕主惯性轴强轴弯矩设计值(kN.m): Mx = 5.376 绕主惯性轴弱轴弯矩设计值(kN.m): My = 0.181水平剪力设计值 (kN) : Vx = 2.688 竖向剪力设计值 (kN) :Vy = 0.407------------------------- | 1.35恒载 | -------------------------绕主惯性轴强轴弯矩设计值(kN.m): Mx1 = 0.000 绕主惯性轴弱轴弯矩设计值(kN.m): My1 = 0.203水平剪力设计值 (kN) : Vx1 = 0.000 竖向剪力设计值 (kN) :Vy1 = 0.457------------------------- | 1.2恒载+1.4风吸力组合 | -------------------------绕主惯性轴强轴弯矩设计值(kN.m): Mx2 = -5.914 绕主惯性轴弱轴弯矩设计值(kN.m): My2 = -0.067水平剪力设计值 (kN) : Vxw = 2.957 竖向剪力设计值 (kN) : Vyw = 0.407-----------------------------------------------------------------------------===== 风压力作用验算 ======抗弯控制组合： 1.2恒载+1.4风压力组合有效截面特性计算结果:Ae = 0.7539E-03 θe = 0.0000E+00 Iex = 0.5406E-05 Iey = 0.5622E-06 Wex1 = 0.5113E-04 Wex2 = 0.5113E-04 Wex3 = 0.4731E-04 Wex4 = 0.4731E-04 Wey1 = 0.2713E-04 Wey2 = 0.1036E-04 Wey3 = 0.2713E-04 Wey4 = 0.1036E-04截面强度(N/mm2) : σmax = 131.076 <= 205.000抗剪控制组合： 1.2恒载+1.4风压力组合截面最大剪应力(N/mm2): τ = 9.333 <= 120.000===== 风吸力作用验算 ======组合: 1.2恒载+1.4风吸力有效截面特性计算结果:Ae = 0.7452E-03 θe = 0.0000E+00 Iex = 0.5337E-05 Iey = 0.5595E-06 Wex1 = 0.4630E-04 Wex2 = 0.4630E-04 Wex3 = 0.5097E-04 Wex4 = 0.5097E-04 Wey1 = 0.2687E-04 Wey2 = 0.1033E-04 Wey3 = 0.2687E-04 Wey4 = 0.1033E-04截面强度(N/mm2) : σmaxw = 145.225 <= 205.000内翼缘受压稳定性验算：按门式刚架规程CECS102:2002 附录E 计算: 内翼缘压弯屈曲承载力降低系数: 0.759内翼缘的稳定性(N/mm2) : fstab 185.832 <= 205.000截面最大剪应力(N/mm2): τw = 10.267 <= 120.000===== 荷载标准值作用下，挠度验算 ======竖向挠度(mm) : fy = 0.619水平挠度(mm) : fx = 21.633 <= 80.000----------------------------------------------------------------------------- ===== 计算满足 ======-----------------------------------------------------------------------------===== 计算结束 ======感谢您的阅读，祝您生活愉快。

③如选取内外双层屋面板（勾取构造保证下翼缘风吸力作用稳定性）拉条作用选择约束檩条下翼缘，再根据外层屋面板类型选取是否约束檩条上翼缘；4．净截面系数（是考虑到构件表面打孔等处理导致截面削弱时，导致的被削弱断面的应力增大），当拉条位于跨中（跨中弯矩打孔对最大弯矩有影响，）时应适当折减，可取0.95；当拉条位于三分点处则折减。

5．屋面自重（不含檩条自重）一般取0.2-0.25KN/m2之间均可；6．屋面活载和雪荷载分别输入，程序会选择较大者进行计算；（见荷载规范P73全国各城市50年一遇雪压、风压值）；屋面活载要考虑活载不均匀布置，当采用压型钢板轻型屋面时，屋面竖向均布活荷载标准值应取0.5KN/ m2（当受荷水平投影面积大于60m2时可取0.3KN/m2）（见门钢规范P7）；7．积灰荷载，一般不取积灰荷载，只有一些热处理车间取（见荷载规范P14、P15屋面积灰荷载取值；）表中没有列出的取0；8．施工荷载，见荷载规范P16施工和检修荷载及栏杆水平荷载；9．调整后基本风压，按荷载规范规定值乘以1.05（见门钢规范P56）；10.风压高度变化系数，见荷载规范P25表；11.体型系数取值会随建筑形式和分区的选择而自动变化；12.当屋面有通风器等构件时，要单独计算.13.屋面板惯性矩是指每米屋面板的惯性矩，如果按门规CESC102:2002计算（风吸力作用按附录E计算）时，必须输入该数据；当输入轴力设计值（>0）时，程序默认为刚性檩条，按压弯构件计算。

无论是否输入轴力设计值，程序最终会输出檩条所承担最大轴力设计值。

14.风吸力作用验算方法：选择门规验算时，风吸力下翼缘稳定性验算方法可选门规附录E或门规（式6.3.7-2）计算（结果差异较大）。

在设置拉条且约束上翼缘时，式6.3.7-2结果偏大；拉条同时约束上下翼缘时，附录E结果偏大。

选择原则：1亚星钢板屋面（厚度>0.66mm），屋面和檩条有可靠连接（自攻螺钉等紧固件），设置单层拉条靠近上翼缘，按门规附录E计算；2刚度较弱的屋面（塑料瓦材料等）、非可靠连接的压型钢板（扣合式等），应选6.3.7-2式或冷弯规范计算，应设双层拉条、交叉拉条、型钢条，拉条同时约束上下翼缘。

简支墙檩计算书==================================================================== 计算软件：MTS钢结构设计系列软件计算时间：2013年09月22日09:14:03====================================================================一. 设计资料采用规范：《门式刚架轻型房屋钢结构技术规程CECS 102:2002》《冷弯薄壁型钢结构技术规范GB 50018-2002》墙檩间距为1.5m；简支墙檩的跨度为9m截面采用：C-200*70*20*2.2-Q235；以下为截面的基本参数：A(cm2)=7.96 e0(cm)=4.93I x(cm4)=479.87 i x(cm)=7.77W x(cm3)=47.99I y(cm4)=50.64 i y(cm)=2.52W y1(cm3)=25.31W y2(cm3)=10.13 I t(cm4)=0.1284I w(cm6)=3963.82跨度中等间距的布置2道拉条；净截面折减系数为0.98；墙檩截面开口向上；墙檩单侧挂压型钢板；简图如下所示：二. 荷载组合及荷载标准值考虑恒载工况(D)、风吸力工况(W1)、风压力工况(W2)强度验算时考虑以下荷载工况组合：1.2D+1.4W11.2D+1.4W21.35D整稳验算时考虑以下荷载工况组合：1.2D+1.4W11.35D挠度验算时考虑以下荷载工况组合：D+W1D+W2恒载：墙体自重: 0.1kN/m2自动考虑檩条自重；风载：基本风压: 0.3kN/m2风吸力体型系数-1.1，风压力体型系数1，风压高度变化系数1风振系数为1；风压综合调整系数1；风吸力标准值：-1.1×1×1×1×0.3=-0.33kN/m2；风压力标准值：1×1×1×1×0.3=0.3kN/m2；三. 验算结果一览验算项验算工况结果限值是否通过受弯强度 1.2D+1.4W1 163.936 205 通过2轴受剪强度 1.2D+1.4W1 10.8704 120 通过3轴受剪强度 1.35D 2.59525 120 通过2轴挠度D+W1 42.9907 45 通过3轴挠度D+W1 1.1165 30 通过2轴长细比- 79.3651 200 通过3轴长细比- 77.2201 200 通过四. 受弯强度验算最不利工况为：1.2D+1.4W1最不利截面位于，离开首端4500mm绕3轴弯矩：M3= 7.016kN·m绕2轴弯矩：M2= 0.05758kN·m计算当前受力下有效截面：毛截面应力计算σ1=7.016/47.99×1000-(0.05758)/25.31×1000=143.928N/mm2（上翼缘支承边）σ2=7.016/47.99×1000+(0.05758)/10.13×1000=151.887N/mm2（上翼缘卷边边）σ3=-(7.016)/47.99×1000-(0.05758)/25.31×1000=-148.478N/mm2（下翼缘支承边）σ4=-(7.016)/47.99×1000+(0.05758)/10.13×1000=-140.519N/mm2（下翼缘卷边边）计算上翼缘板件受压稳定系数k支承边应力：σ1=143.928N/mm2非支承边应力：σ2=151.887N/mm2较大的应力：σmax=151.887N/mm2较小的应力：σmin=143.928N/mm2较大的应力出现在非支承边压应力分布不均匀系数：ψ=σmin/σmax=143.928/151.887=0.9476部分加劲板件，较大应力出现在非支承边，ψ≥-1时，k=1.15-0.22ψ+0.045ψ2=1.15-0.22×0.9476+0.045×0.94762=0.9819计算下翼缘板件受压稳定系数k支承边应力：σ1=-148.478N/mm2非支承边应力：σ2=-140.519N/mm2全部受拉，不计算板件受压稳定系数计算腹板板件受压稳定系数k第一点应力：σ1=-148.478N/mm2第二点应力：σ2=143.928N/mm2较大的应力：σmax=143.928N/mm2较小的应力：σmin=-148.478N/mm2压应力分布不均匀系数：ψ=σmin/σmax=-148.478/143.928=-1.032在计算k时，当ψ<-1时，取ψ值为-1。

檩条用量计算公式檩条是建筑中常用的一种材料，它通常用于支撑屋顶和地面结构。

在建筑设计和施工中，正确计算檩条的用量是非常重要的，可以确保结构的稳固和安全。

因此，掌握檩条用量计算公式是非常必要的。

檩条用量计算公式通常包括以下几个方面，檩条长度、檩条间距、檩条数量等。

下面我们将逐一介绍这些计算公式。

首先是檩条长度的计算公式。

檩条长度的计算通常是根据实际需要的横跨距离来确定的。

一般来说，檩条的长度应该比实际需要的横跨距离长出一定的余量，以确保檩条可以完全覆盖到需要支撑的区域。

檩条长度的计算公式可以表示为，檩条长度 = 实际需要的横跨距离 + 余量。

其次是檩条间距的计算公式。

檩条的间距通常是根据檩条的尺寸和支撑结构的要求来确定的。

檩条间距的计算公式可以表示为，檩条间距 = 支撑结构的要求檩条尺寸。

最后是檩条数量的计算公式。

檩条数量的计算通常是根据支撑结构的长度和横跨距离来确定的。

檩条数量的计算公式可以表示为，檩条数量 = 支撑结构的长度 /檩条间距。

需要注意的是，在实际的建筑设计和施工中，檩条的用量计算还需要考虑到其他因素，如檩条的材质、横截面积、承重能力等。

因此，在进行檩条用量计算时，需要综合考虑这些因素，并根据具体情况进行调整。

除了上述的基本计算公式外，还有一些特殊情况需要特别注意。

例如，在檩条的连接处需要考虑到搭接长度和连接方式，这些都会对檩条的用量产生影响。

另外，如果支撑结构的形状不规则，还需要进行相应的调整计算。

因此，在进行檩条用量计算时，需要根据具体情况进行灵活处理。

总之，檩条用量计算公式是建筑设计和施工中非常重要的一部分。

正确的檩条用量计算可以保证结构的稳固和安全，避免浪费材料和资源。

因此，建筑设计师和施工人员需要熟练掌握檩条用量计算公式，并根据实际情况进行灵活应用，以确保建筑结构的质量和安全。

1 钢结构檩条、墙梁工具箱中“屋面板能阻止檩条上翼缘侧向失稳”、“墙板能阻止墙梁外翼缘侧向失稳”的选项何时可以勾选？图1 参数首先勾选了“屋面板能阻止檩条上翼缘侧向失稳”、“墙板能阻止墙梁外翼缘侧向失稳”这个选项之后，程序不会进行檩条、墙梁在上翼缘、外翼缘受压时的整体稳定验算。

根据《冷弯薄壁型钢结构技术规范》GB50018-2002（以下简称薄钢规）中的要求：只有屋面板材与檩条有牢固的连接，即用自攻螺钉、螺栓、拉铆钉和射钉等与檩条牢固连接，且屋面板材有足够的刚度（例如压型钢板），才可认为能阻止檩条侧向失稳和扭转，可不验算其稳定性。

此时可以勾选“屋面板能阻止檩条上翼缘侧向失稳” “墙板能阻止墙梁外翼缘侧向失稳”选项，不验算该稳定应力。

对塑料瓦材料等刚度较弱的瓦材或屋面板材与模条未牢固连接的情况，例如卡固在檩条支架上的压型钢板（扣板），板材在使用状态下可自由滑动，即屋面板材与檩条未牢固连接，如下图[2]所示的连接片连接时，连接片是可滑移的，扭转刚度没有保证，不能阻止檩条侧向失稳和扭转，应按公式8.1.1-2验算檩条的稳定性，此时不能勾选该选项。

墙板能约束墙梁外翼缘与屋面板的要求类似。

图22 钢结构檩条工具箱中的“构造保证下翼缘风吸力作用稳定性”何时勾选？檩条在风吸力作用下处于下翼缘受压的状态，此时需要进行风吸力组合下的稳定。

应按照薄钢规进行验算，而在勾选了“构造保证下翼缘风吸力作用稳定性”后，程序将不再验算风吸力作用下的稳定应力。

根据门式刚架规范中的9.1.5-3条“当受压下翼缘有内衬板约束且能防止檩条扭转时，整体稳定性可不计算”，也就是说在檩条下翼缘位置布置有内衬板，且内衬板与檩条之间是可靠连接时，可以考虑此项。

同时有人提出当设置下层拉条，且拉力位于距离下翼缘1/3腹板高度范围内时，也可以认为构造保证下翼缘稳定，事实是不是这样的呢？笔者认为设置下层拉条后不能保证下翼缘的稳定就不用计算了，此时下翼缘稳定仍然需要进行验算，门式刚架规范中对于内衬板对于檩条下翼缘的约束已经做出了解释，在9.1.5条条文说明中提到“当有内衬板固定在檩条下翼缘时，相当于有密集的小拉条在侧向约束下翼缘，故无需考虑整体稳定性”。
