下载文档原格式
第六章碱性耐火材料以氧化镁或氧化钙或者以两者为主要成分的耐火材料统称为碱性耐火材，主要有镁质耐火材料，镁钙（或称富镁白云石）质耐火材料，白云石质耐火材料，镁橄榄石质耐火材料，镁铬尖晶石质耐火材料，镁铝尖晶石质耐火材料。
目前，国内外除了镁橄榄石质耐火材料的使用比例较小以外，其他碱性材料的应用都较广泛，但由于镁铬尖晶石质材料存在环境污染问题，使用比例正逐渐减少。
近20年来，由于冶炼技术的进步，要求耐火材料必须具备优良的高温性能，尤其是抗熔渣侵蚀性和渗透性能，因此出现了在MgO-CaO系材料中引入碳系材料的MgO-CaO-C系列产品，诸如：MgO-C砖，MgO-CaO-C砖，MgO-Al2O3-C砖等，而且发展之快，应用之广，效果之优是其他材料难与之相比拟的，以MgO、CaO、或者MgO-CaO基组成的碱性耐火材料，其显著特点是耐火度高，高温力学性能好，抗渣蚀能力强，已广泛应用于转炉（尤其复吹转炉）、电炉、炉外精炼、钢包、有色金属冶炼、水泥等工业领域。
CaO除了具有上述性能外，还具有除磷、除硫，净化钢水的作用。
第一节镁质耐火材料通常所说的镁质耐火材料是指MgO含量在85%及其以上的材料，普通镁砖、高纯镁砖，熔粒再结合镁砖，以及C2S结合的镁砖等都属于这类耐火材料。
冶金镁砂是作为一种产品直接用于冶金炉或其他装置，它也应属镁质耐火材料范畴，仅这种产品应用范围狭窄。
镁质耐火材料曾大量用于平炉侧墙，蓄热室，电炉侧墙，炉外精炼SKF熔池、电磁搅拌区、渣线，也曾用于V AD、LF炉熔池和渣线，目前已被MgO-C材料或镁铬材料取代。
从目前情况看，镁质耐火材料的发展与其他材料相比日趋暗淡，尤其普通镁砖，C2S结合镁砖等，但所用原料镁砂日趋向高纯高密方向发展，倍受国内外耐火材料工作者的重视，其基本原因在于它是生产各种优质碱性耐火材料的基础。
一、特性以MgO为主成分的镁质耐火材料，具有耐火性能高、高温强度大和抗碱性熔渣侵蚀性好的特点是由MgO自身特性决定的。
耐火浇注料成分一、前言耐火浇注料是一种用于高温环境下的建筑材料，具有优异的耐热性能和化学稳定性。
它主要由多种材料组成，不同成分的比例和配方会影响其性能和适用范围。
本文将详细介绍耐火浇注料的成分。
二、基础材料1. 氧化铝：是耐火浇注料中最常用的材料之一，具有优异的抗热性能和抗侵蚀性能。
氧化铝可分为普通氧化铝和高纯氧化铝两种，其中高纯氧化铝价格较高但更适用于高温环境。
2. 硅酸盐：硅酸盐是另一个常见的基础材料，可提供良好的耐侵蚀性和机械强度。
常见的硅酸盐包括膨胀珍珠岩、石英、长石等。
3. 碳素：碳素可以提供良好的导电性和导热性，并且可以降低整体密度。
在某些特殊应用场合下需要添加碳素。
4. 高岭土：高岭土是一种天然的粘土矿物，可以提供良好的塑性和可塑性，有助于提高耐火浇注料的可加工性。
5. 氧化钙：氧化钙是一种碱性氧化物，可以用于中和酸性物质。
在某些情况下需要添加氧化钙以调节pH值。
三、添加剂1. 硅酸铝盐水泥：硅酸铝盐水泥是一种高温水泥，可以提供良好的粘结强度和耐热性能。
在耐火浇注料中添加适量的硅酸铝盐水泥可以提高其机械强度。
2. 膨胀剂：膨胀剂可以促进耐火浇注料在加热过程中膨胀，从而减少因温度变化引起的应力和裂纹。
常见的膨胀剂包括膨胀珍珠岩、金属铝粉、硫酸铝等。
3. 粘结剂：粘结剂可以增加耐火浇注料的黏着力和可塑性，从而提高其加工性能。
常用的粘结剂包括陶瓷黏土、磷酸盐等。
4. 活性氧化铝：活性氧化铝可以提高耐火浇注料的抗侵蚀性和机械强度。
它具有较高的反应活性，可以与其他材料迅速反应生成新的化合物。
四、其他成分1. 水：水是制备耐火浇注料的必要成分之一，它可以将干粉状材料转化为可塑状态。
在制备过程中需要控制水的用量，以保证耐火浇注料的稳定性和可加工性。
2. 粉末状颗粒：粉末状颗粒是耐火浇注料中常见的填充物，可以降低整体密度并提高机械强度。
常见的粉末状颗粒包括碳化硅、碳酸钙、铝酸钙等。
3. 防水剂：防水剂可以降低耐火浇注料在潮湿环境下的吸水率，从而提高其抗冻性和耐久性。
以氧化铝和氧化镁为主要成分的可浇注耐火材料，包括有化学结合（水玻璃结合）的、水化结合（纯铝酸钙水泥结合）的和凝聚结合（氧化硅微粉+氧化镁细粉结合）的铝-镁质浇注料。
按所采用的原料品质不同可分为：普通铝-镁质浇注料；普通高铝-尖晶石质浇注料；氧化铝-氧化镁质浇注料；氧化铝-尖晶石质浇注料。
（1）普通铝-镁质浇注料是由特级或一级高铝矾土骨料与粉料（Al2O3≧85%）、烧结镁砂粉（MgO≧92%）组成的。
早期（20世纪80年代）的普通铝-镁质浇注料是用水玻璃溶液作结合剂，用于作钢包内衬具有较好的抗熔渣的渗透性，适于作模铸钢包内衬；但由于这类浇注料中含有水玻璃带入的Na2O,其高温荷重软化温度较低、抗熔渣侵蚀性也差，不适于作连铸钢包和炉外精炼钢包内衬使用，因此现在改用氧化硅微粉和氧化镁细粉作结合剂，依靠凝聚作用而产生结合。
1）凝聚结合的作用机理是：SiO2微粉与MgO细粉在水中先形成溶胶。
在水溶液中，SiO2胶粒是带负电的，MgO粒子在水化过程中会缓慢释放出Mg2+离子。
当Mg2+离子被带负电的胶体SiO2粒子吸附并使SiO2胶体粒子表面达到等电点时，SiO2粒子即发生凝聚作用，从而产生结合作用。
这类凝聚结合的浇注料避免了上述用水玻璃结合浇注料带入Na2O的不利影响，从而提高了浇注料的高温使用性能，现已普遍取代水玻璃结合铝-镁质浇注料用作中、小连铸钢包内衬。
2）凝聚结合的普通铝-镁质浇注料配料组成为：骨料为20~10mm,50%;10~5mm,10%;小于5mm，40%的高铝热料颗粒，粉料是由特级高铝熟料粉（小于0.074mm）、烧结镁砂粉（小于0.074mm）和氧化硅微粉（烟尘硅小于1μm）组成的。
骨料与粉料之比一般为（65~70）：（35~30）。
但粉料（基质）的配合比中要严格控制镁砂粉和氧化硅微粉的加入量。
其加入量是根据使用性能要求通过试验来确定。
3）凝聚结合铝-镁质浇注料的一般理化性能如下：化学成分：w(Al2O3)68%~76%,w(MgO)6%~8%,烘干（110℃，24h）后体积密度2.80~2.95g/cm3,耐压强度30~50MPa,抗折强度5~10MPa，1500℃，3h烧后体积密度2.70~2.90g/cm3,耐压强度40~80MPa,抗折强度8~12MPa,线变化率±0.5%。
耐火浇注料是不定形耐火材料的一种，因施工方式为浇注式，又叫浇筑料。
其种类众多，具体有以下这些可供大家选择：
1、根据化学性质分为：耐酸浇注料、中性浇注料和耐碱浇注料。
2、根据结合剂成分分为：有机结合浇注料和无机结合浇注料，如树脂结合浇注料、水泥结合浇注料。
3、根据选用的结合剂结合方式分为：水硬性结合浇注料、气硬性结合浇注料、热硬性结合浇注料和陶瓷结合浇注料。
4、根据密度可分为：轻质浇注料和重质浇注料。
5、根据耐火原料分为：粘土浇注料、高铝浇注料、硅质浇注料、莫来石浇注料、刚玉浇注料、镁质浇注料、碳化硅浇注料等不同耐火原料为主的浇注料。
6、根据特性分为：高强耐磨浇注料、耐高温浇注料、低水泥浇注料、钢纤维浇注料、耐酸耐热浇注料、抗渣耐磨浇注料等多种具有特性的耐火浇注料。
不同维度的划分，耐火浇注料的种类不同，适用于的工业窑炉环境也不同，如钢包用铝镁浇注料，高炉出铁沟用铝碳化硅碳浇注料，浇注料使用范围广，可
根据工业窑炉环境，选择合适材质的产品。
用户如需购买以上的产品，可联系巩义市恩众耐材科技有限公司。
耐火材料浇注料配方耐火材料作为一种特殊的玻璃，可以承受极大的温度。
由于其独特的性能，耐火材料在工业和家用领域中被广泛应用，特别是在电镀、炉窑操作、机械加工、金属熔炼、不锈钢焊接和热处理等工艺中，都需要用到耐火材料。
然而，耐火材料的使用需要有正确的浇注料配方，因为不同的耐火材料的性能不一样，所以需要选择适合的配方。
一、耐火材料的分类耐火材料主要有粘土砖、石英砖、轻质耐火材料、绝热耐火材料、复合耐火材料和半永久性耐火材料等几大类。
1.土砖类：这类耐火材料主要是一些无机矿物组成的，由膨土、粘土、石英以及含有碳的物质组成，具有良好的耐火性能，可以用于熔炼铁矿石和钢铁等金属熔炼生产过程。
2.石英砖类：石英砖是采用石英为主要原料，聚合碳酸钙、硅酸镁、硅灰和膨润土等多种无机矿物精选制成的耐火材料，具有较高的耐火性能。
3.轻质耐火材料：轻质耐火材料是以珍珠岩和泥岩为主要原料，采用搅拌成型方式，具有良好的耐火性能和较轻的体积密度，适用于冶炼合金钢、铸铁和不锈钢等金属加工。
4.绝热耐火材料：采用轻质高温不燃用材料，如珍珠棉和硅藻土制成，具有较高的热绝缘性能，可以用于高温熔炼、热处理等工艺。
5.复合耐火材料：复合耐火材料是将多种耐火材料混合后制成的，它可以满足不同的工艺要求，具有耐火力强、耐腐蚀能力强、密度低等特点，广泛应用于电镀业和汽车制造业。
6.半永久性耐火材料：半永久性耐火材料是指可以在特定温度下维持一定时间的耐火材料，如石灰材料和炉底材料等，具有良好的耐火性能和耐腐蚀性能，适用于高温烘烤和熔炼等领域。
二、耐火材料浇注料的配方1.粘土砖：主要成分：石英、硅酸钠、膨土、粘土、石灰。
辅助材料：碳、铬、钼、钛、钴和镁等。
2.石英砖：主要成分：石英，辅助材料：膨润土、硅酸钙、硅酸镁和碳酸钙等。
3.轻质耐火材料：主要成分：珍珠岩、泥岩等，辅助材料：膨润土、活性粘土、水泥和石灰等。
4.绝热耐火材料：主要成分：珍珠棉、硅藻土等，辅助材料：硅酸镁、硅酸钙、粘土和砂等。
耐火水泥和浇注料配方好吧，今天我们来聊聊耐火水泥和浇注料这两个听起来很高大上的家伙。
说到耐火水泥，嘿，大家伙知道它最重要的作用就是能耐高温。
就像我们在厨房里烧水，锅底那层黑乎乎的东西，其实就是耐火材料的一种。
想象一下，火焰在你面前跳动，热气腾腾，然而你用的水泥却稳稳当当，一点不受影响，真是牛得不要不要的。
耐火水泥的配方嘛，不外乎一些矿物质的结合。
你可千万别以为这东西就是随便乱拌的。
讲真，铝土矿、石灰石、硅石这些，都是必不可少的角色。
铝土矿就像个聪明的学生，耐火性能杠杠的。
石灰石则是个老实巴交的家伙，给水泥提供了稳定的基础。
而硅石嘛，嘿，它让水泥更强韧，耐磨损，真是一种完美的搭配。
说到浇注料，它可不止是个花瓶，关键时刻可得靠它扛大梁。
浇注料一般是用在工业炉、熔炉等高温环境中的。
它可不是单单靠耐火水泥就能完成的，得有配合好的骨料和添加剂，才能保证它的强度和耐火性能。
你想啊，这东西得经得起高温的考验，还得抗得住各种熔融金属的侵蚀，真是个“硬汉”！搞配方的时候，大家可以试试加点石英砂，增强它的耐磨性。
然后，再放点膨胀剂，这样在高温下能防止裂纹。
哎呀，简直就像调配一碗美味的汤，缺一味可不行。
每种材料就像家里那些亲戚，有的乖，有的闹，但都少不了。
调配的时候也不能太心急。
你得慢慢来，确保每一份料都能够均匀混合。
就像我们和朋友聚会，不能光顾着自己喝酒，得照顾到大家的感受。
浇注料也是一样，得让它们相互融合，形成一个强大的“团队”。
有些朋友可能问，怎么才能知道配方合不合适呢？嘿，这可得靠经验和实践，多试试就知道了。
在使用这些材料的时候，温度的控制至关重要。
你想啊，烧水的时候太大火，水沸腾得快，但锅底也可能被烤糊。
耐火水泥和浇注料也是如此，高温操作的时候，一定得注意控制。
否则，再好的材料，也可能因温度不当而出现问题。
这就像做菜，火候掌握得好，菜肴才能美味无比。
说到底，耐火水泥和浇注料的配方，真的是个艺术活儿。
只要你用心去做，慢慢琢磨，肯定会找到适合自己的那一套。
水泥窑用碱性耐火材料的要求及使用--------------------------------------------------------------------------------作者：网摘20世纪70年代中期，我国水泥窑用耐火材料主要是铝硅质耐火材料，如高铝砖、黏土砖及水泥砖等。
镁铬砖仅在少数水泥窑上使用，而且这种镁铬砖是适用于冶金平炉上，其性能和规格尺寸对水泥窑均不适宜。
20世纪70年代后期，我国出现了新型干法水泥窑，对窑衬材料提出了更高的要求。
为了适应水泥工业的变化与发展，经过数十年的科研、设计及开发应用，使我国水泥窑用耐火材料水平有了显著的变化和提高。
在品种和性能上均达到了国际先进水平，但不足之处是耐火砖外观尺寸及质量稳定性还有一定的差距。
当前，水泥行业主要的耐火材料是碱性耐火材料、不定形耐火材料和隔热耐火材料。
因篇幅有限，本文仅就碱性耐火材料的要求及使用情况加以阐述。
1.新型干法水泥窑用耐火材料大型SP窑和PC窑的窑筒内，直接结合镁铬砖用于烧成带，尖晶石砖或易挂窑皮且热震稳定性能较好的镁铬砖用于过渡带，高铝砖用于分解带，隔热型耐碱黏土砖或普通型黏土砖用于窑筒后部，耐火浇注料或适用的耐火砖用于前后窑口；在预热系统内，普通型耐碱黏土砖及耐碱浇注料用于拱顶，高强型耐碱黏土砖用于3次风管，并配用大量的耐火浇注料、系列隔热砖和系列硅酸钙板。
在窑门罩和冷却机系统内，除选用上述材料外，还配用碳化硅砖和碳化硅复合砖，系列隔热砖、系列耐火浇注料、系列硅酸钙板和耐火纤维材料等七大类30余种耐火材料。
在日产2000吨水泥窑上，耐火砖建设用量达1600吨以上，正常生产时年消耗用量达400吨以上。
2.预分解窑对耐火材料的要求统水泥回转窑的转速慢，预分解窑的转速是传统水泥窑的3～4倍，高温高转速和大直径，使预分传解窑窑体、窑衬所承受的热应力要比传统水泥窑大很多。
经预热器、增湿塔、电收尘的多次搜集，预分解窑中的K2O、SO2、KCl等组分挥发后难于溢出窑系统以外。

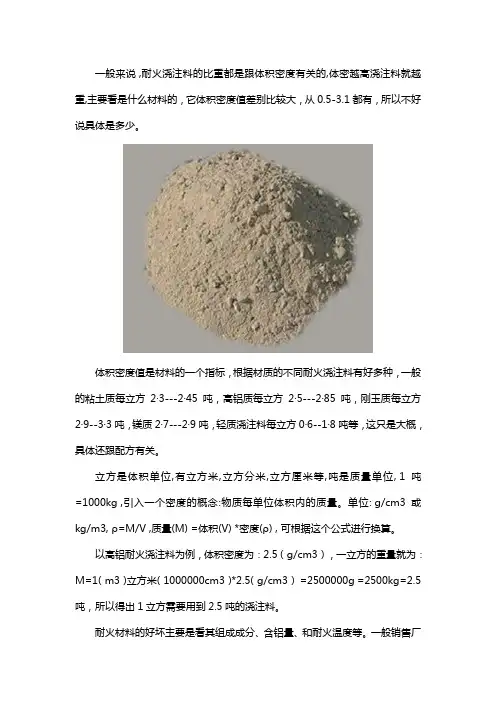

一般来说 ,耐火浇注料的比重都是跟体积密度有关的,体密越高浇注料就越重,主要看是什么材料的，它体积密度值差别比较大，从0.5-3.1都有，所以不好说具体是多少。
体积密度值是材料的一个指标，根据材质的不同耐火浇注料有好多种，一般的粘土质每立方2·3---2·45吨，高铝质每立方2·5---2·85吨，刚玉质每立方2·9--3·3吨，镁质2·7---2·9吨，轻质浇注料每立方0·6--1·8吨等，这只是大概，具体还跟配方有关。
立方是体积单位,有立方米,立方分米,立方厘米等,吨是质量单位, 1吨=1000kg ,引入一个密度的概念:物质每单位体积内的质量。
单位: g/cm3或kg/m3, ρ=M/V ,质量(M) =体积(V) *密度(ρ) , 可根据这个公式进行换算。
以高铝耐火浇注料为例，体积密度为：2.5（g/cm3），一立方的重量就为：M=1（m3）立方米（1000000cm3）*2.5（g/cm3）=2500000g =2500kg=2.5吨，所以得出1立方需要用到2.5吨的浇注料。
耐火材料的好坏主要是看其组成成分、含铝量、和耐火温度等。
一般销售厂
家会提供该类的标准。
材料的好坏是其中一个元素。
耐火砖也分高铝砖和粘土砖，浇注料也要看成分比例是否合适。
好的配比对其凝固硬度有很大的影响，买之前可详细咨询下供应商或请教窑炉砌筑人员。
巩义市恩众耐材科技有限公司是冶金用耐火材料专业生产厂家，主要产品有铁水预处理脱硫喷枪、镁碳砖、整体炉盖及预制件等功能材料，钢包浇注料、铁包浇注料、自流料、火泥等不定形耐火浇注料。
耐火泥、耐火水泥、耐火浇注料有什么不同？耐火泥、耐火水泥、耐火浇注料都属于不定形耐火材料，而且在耐火行业都比较常用到。
耐火泥是砌筑耐火砖用的，耐火泥，也称为耐火胶泥或接缝料。
用作耐火制品砌体的砌缝材料。
耐火水泥是制作耐火混凝土的材料，耐火浇注料是采用耐火骨料、粉料以及粘结剂制成，因采用浇筑施工又被称为浇筑料。
一、耐火泥耐火泥按材料可分为黏土质、高铝质、硅质和镁质耐火泥等。
由耐火粉料、结合剂和外加剂组成。
几乎一切的耐火材料都可以制成用来制作耐火泥所用的粉料。
以耐火熟料粉加适量可塑黏土作结合剂和可塑剂而制成的称一般耐火泥，其常温强度较低，高温下构成陶瓷结合才具有较高强度。
以水硬性、气硬性或热硬性结合材料作为结合剂的称化学结合耐火泥，在低于构成陶瓷结合温度之前即发作必定的化学反应而硬化。
耐火泥的粒度根据运用要求而异，其极限粒度一般小于1mm，有的小于0.5mm或更细。
选用耐火泥浆的材料，应考虑与砌体的耐火制品的材料一起。
耐火泥除作砌缝材料外，也可以选用涂改法或喷发法用作衬体的维护涂层。
二、耐火水泥耐火水泥也叫铝酸盐水泥。
铝酸盐水泥是以铝矾土和石灰石为原料，经煅烧制得的以铝酸钙为主要成分、氧化铝含量约50%的熟料，再磨制成的水硬性胶凝材料。
铝酸盐水泥常为黄或褐色，也有呈灰色的。
铝酸盐水泥的主要矿物成为铝酸一钙（CaO·Al2O3，简写CA）及其他的铝酸盐，以及少量的硅酸二钙（2CaO·SiO2）等。
用于胶结各种耐火集料（如刚玉、煅烧高铝矾土等），制成耐火浇注料或耐火混凝土，用于工业窑炉作内衬。
三、耐火浇注料耐火浇注料是现在出产与运用广泛的一种不定形耐火材料。
首要用于构筑各种加热炉内衬等整体构筑物。
某些优质品种也可用于冶炼炉。
如铝酸盐水泥耐火浇注料可广泛用于各种加热炉和其他无渣、无酸碱腐蚀的热工设备中。
在受铁水、钢水和熔渣腐蚀而工作温度又较高的部位，如出钢槽、盛钢桶和高炉炉身、出铁沟等，可运用由低钙和纯洁的高铝水泥结合的由含氧化铝较高而烧结出色的优质粒状和粉状料制成的耐火浇注料。
耐火材料浇注料配方耐火材料浇注料是一种用于防火保护的材料，多用于大型电厂、火电站和化工厂等重要装置的火灾防护中。
因其具有高强度、耐火性、抗腐蚀性等优点，这种材料可以有效地保护装置免受由火灾产生的危害。
可以说，耐火材料浇注料对电厂、火电站、化工厂等重要装置的火灾防护起着不可替代的作用。
耐火材料浇注料的主要成分分别是粘结剂、耐火材料、促进剂和填料，其中，耐火材料的种类有多种，常用的有高硬度膨胀玻璃、高硬度玻璃纤维、矿物棉、岩棉及复合材料等。
通常，耐火材料浇注料的成分比例是粘结剂：耐火材料：促进剂：填料=1：1.5：0.5：0.5。
耐火材料浇注料的配方是根据不同工程的不同火灾风险要求而定的，常见的有低等级（A及以下）、中等级（B、C、D）和高等级（E）三种配方。
低等级耐火材料浇注料采用的耐火材料主要是高硬度膨胀玻璃，中等级和高等级耐火材料浇注料的耐火材料则更多的采用矿物棉、岩棉及复合材料。
在耐火材料浇注料配制中，粘结剂及促进剂的作用很重要，它们不仅可以增加材料的粘度，改善喷涂的均匀性，而且还可以延长耐火材料的热稳定性，使它能够抵抗高温环境对材料的影响。
通常情况下，粘结剂和促进剂分别占耐火材料浇注料的510%和25%，填料则一般占3050%。
耐火材料浇注料的配制和施工还需要一定的设备支持，其中，喷淋设备在实施浇注料的过程中起到重要作用。
喷淋设备能够将特殊的耐火材料浇注料均匀地喷涂到所涂下材料之上，形成一个完整的防水层。
除此之外，在浇注料施工过程中，设备还应具有真空排除功能，以防止浇注料在填充层中形成空气泡。
综上所述，耐火材料浇注料是用于防火保护的一种高性能材料，其配方需根据不同工程的火灾风险要求而定，而且还需要喷淋设备对材料进行施工，为电厂、火电站、化工厂等重要装置的火灾防护提供了有力的支持。
耐火浇注料制作方法嘿，朋友们！今天咱就来讲讲这耐火浇注料的制作方法。
这可真是个有意思的事儿呢！咱先说说这耐火浇注料是啥吧，它就像是给高温设备穿上的一件超级耐高温的“铠甲”，厉害得很呐！那怎么制作这件“铠甲”呢？别急，听我慢慢道来。
首先，得准备好各种材料，就像做饭得有菜有调料一样。
咱得有耐火骨料，这可是主料，就像肉在一道菜里的地位一样重要。
然后呢，还有耐火粉料，这就好比是各种调料，能让“铠甲”更完美。
再加上结合剂，这可是让它们紧紧黏在一起的关键哦。
准备好材料，接下来就是搅拌啦！想象一下，就像我们拌沙拉一样，要把各种材料均匀地搅和在一起。
可不能马虎哦，得搅得透透的，不然做出来的“铠甲”可就不结实啦。
搅拌的时候得注意水的用量，水多了不行，少了也不行，这可真是个技术活呢！就像和面，水多了面稀，水少了面硬，得恰到好处才行。
然后把搅拌好的料倒到模具里，这就像是把和好的面放到蒸笼里一样。
模具可得选好喽，大小形状都得合适，不然做出来的“铠甲”不合身可就麻烦啦。
等倒进去后，要用工具把表面抹平，让它看起来整整齐齐的。
接下来就是等待啦！等它慢慢凝固、变硬。
这过程就像是等待一朵花慢慢开放一样，需要点时间和耐心呢。
在这期间可别去乱动它哦，不然会前功尽弃的。
等它凝固好了，嘿，一件漂亮的耐火浇注料“铠甲”就出炉啦！你看看，这多有成就感呀！这制作耐火浇注料虽然说起来简单，做起来可不容易呢！每一个步骤都得小心翼翼的，就像呵护一个小婴儿一样。
要是有一步没做好，那“铠甲”的质量可就没法保证啦。
咱中国人做事，不就讲究个认真仔细嘛！做这耐火浇注料也是一样，得用心去做，才能做出高质量的好东西来。
你说是不是这个理儿？所以啊，大家在制作的时候可千万别马虎，要把每一个细节都做好。
总之，耐火浇注料的制作是个技术活，也是个需要耐心和细心的活儿。
只要咱认真去对待，就一定能做出让我们满意的“铠甲”来，让那些高温设备都能穿上这坚固的“保护衣”，更好地为我们服务！怎么样，朋友们，都学会了吧？赶紧去试试吧！原创不易，请尊重原创，谢谢!。
耐火浇注料标准
耐火浇注料是一种用于高温环境下的建筑材料，具有耐高温、耐磨损、耐腐蚀等特点。
为了保证耐火浇注料的质量和安全性，制定了一系列
的标准。
首先，耐火浇注料的材料应符合国家相关标准，如GB/T 8488-2008《耐火材料化学分析方法》、GB/T 8489-2008《耐火材料物理性能测试方法》等。
这些标准规定了耐火浇注料的化学成分、物理性能等指标，对于保证耐火浇注料的质量和安全性具有重要意义。
其次，耐火浇注料的制备和使用应符合相关标准。
如GB 50204-2015《建筑工程施工质量验收规范》、GB 50205-2001《建筑工程施工质
量检验标准》等。
这些标准规定了耐火浇注料的制备和使用过程中的
质量控制要求，包括原材料的选择、配比、搅拌、浇注等环节，对于
保证耐火浇注料的质量和安全性具有重要意义。
此外，耐火浇注料的使用应符合相关标准，如GB 50183-2012《建筑防火规范》、GB 50184-2012《建筑物防火设计规范》等。
这些标准规定了耐火浇注料在建筑防火中的应用要求，包括耐火极限、防火分区、防火隔离等，对于保证建筑物的防火安全具有重要意义。
总之，耐火浇注料的标准化是保证其质量和安全性的重要保障。
在使用过程中，应严格按照相关标准进行制备和使用，以确保其在高温环境下的稳定性和安全性。
同时，也需要加强对耐火浇注料的监管和检测，及时发现和处理质量问题，保障建筑物的安全和稳定。
用水玻璃作结合剂，与耐火集料和外加剂配制成的可浇注耐火材料称为水玻璃结合浇注料。
水玻璃为碱金属硅酸盐，化学通式为R2O·nSiO2·mH2O,R2O指碱金属氧化物，有硅酸钠水玻璃、硅酸钾水玻璃、硅酸季胺水玻璃和钾钠硅酸盐水玻璃等。
但在不定形耐火材料中大量使用的是硅酸钠水玻璃。
硅酸钠水玻璃按其模数M（指SiO2与Na2O摩尔比）不同可分为中性水玻璃（M不小于3）和碱性水玻璃（M小于3.0）但这只是一种习惯分类法，实际上无论是中性水玻璃或碱性水玻璃，水解后的水溶液均呈碱性。
水玻璃是一种强碱弱酸盐，在水中易发生水解，其水解反应较复杂，硅酸钠水玻璃的水解反应可归纳为如下反应：Na2O·nSiO2+mH2O→2NaOH+nSiO2(m-1)H2O而NaOH又会进一步电离成Na++OH-,从而使水玻璃熔液呈碱性反应。
水玻璃溶液实际上是胶体溶液。
水玻璃的物理性能是以模数M，密度D和黏度η来衡量，其模数计算式如下：M=1.023SiO2/Na2O式中，SiO2和Na2O分别指水玻璃中SiO2和Na2O的百分含量。
密度可用波美计测定，密度D与波美度（ºBe′）之间的关系如下：D=145/(145-ºBe′)或ºBe′=145-145/D用水玻璃溶液作浇注料的结合剂时，其作业性能主要取决于黏度，而黏度则随水玻璃的密度与模数而变，其关系如图17-10所示。
水玻璃既可作酸性（如硅质、蜡石质）和中性（黏土质、高铝质）浇注料的结合剂，又可作碱性（如镁质镁铬质、镁铝质）浇注料的结合剂。
作酸性和中性耐火浇注料的结合剂时，必须加促凝剂才能发生凝结与硬化作用。
一般采用氟硅酸钠（Na2SiF6）作为促凝剂，其促凝反应如下：随着反应的进行，硅酸溶胶会变成凝胶不断析出，从而形成了坚固的硬化产物。
除氟硅酸钠外，可作水玻璃促凝剂的物质还有聚合磷酸钠、磷酸钠、氯化铝、CO2、Ba(OH)2、Ca(OH)2、乙酸乙醇、乙二醛等。
碱性鎂质耐火浇注料
（郑州驹达耐火材料有限公司）
鎂质耐火浇注料通常采用烧结和电熔镁砂作耐火骨料和粉料，
其颗粒级配为5~2.5mm，33%：2.5~1.2mm，22%：1.2~0.6mm，25%：
0.6~0.15mm，20%：，镁砂粉细度为＜0.09mm的大于85%：采用浓
度为30%或当量浓度为4N的六偏磷酸纳溶液拌和，待骨料表面全部
湿润后，再掺加耐火粉料，搅拌均匀，最后加剩余的六偏磷酸纳溶液，
继续搅拌1~2min：震动成型后，自然养护3d，不得淋水。环境温度
不得低于10℃，越高越好。养护到期，作各种性能检验。（以下表）
为鎂质耐火浇注料的配合比和性能。
从表中看出，耐火度＞1830℃，变形4%的荷重软化温度大于1400℃，
电熔镁砂骨料的达1520℃：烘干容中较大，显气孔率较小：第一种
和第三种第四种相比，掺加烧结剂作用不大：采用铝酸盐水泥促凝剂，
不降低耐火度，却提高了荷重软化温度，同事1000℃烧后耐压强度
从19.1MPa，提高到26.5~34.8MPa,这是形成Na2o·2CaO· P2O5，矿物所
致。从强度变化特征上看，也是中文强度有较大的下降，但绝对值任
大于25MPa，因此不影响鎂质耐火浇注料的使用。强度下降的原因，
从岩相分析可知，系因六偏磷酸纳组织结构在加热过程中的变化和基
质料未烧结所致。
在碱性耐火浇注料中，在保证拌合料和易性的前提下，六偏磷酸纳溶
液用量尽量少用，以保证其高温性能：另外，耐火骨料品种、颗粒级
配、骨粉料用量、铝酸盐水泥品种和用量等，也影响耐火浇注料的性
能，应合理选用。
2015年12月31日
