一种新型膨化机_CN209609843U

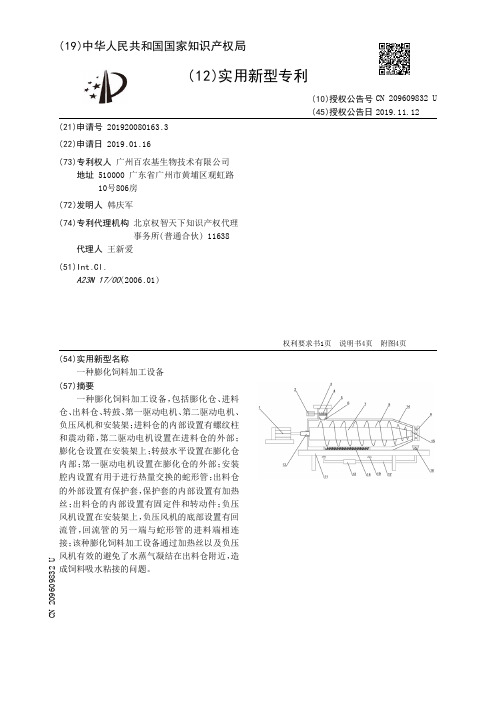

饲料膨化机专利申请书范本中华人民共和国国家知识产权局：您好！我司特此提交一项实用新型专利申请，该专利名为“一种饲料膨化机”。

现将该专利的技术方案、创新点及应用前景等方面进行详细阐述。

一、技术领域本发明涉及饲料加工设备领域，具体为一种饲料膨化机。

二、背景技术随着我国养殖业的快速发展，饲料的需求量逐年增加。

膨化饲料作为一种新型饲料，具有很好的耐储存性、适口性和消化吸收率。

饲料膨化机作为生产膨化饲料的关键设备，市场需求越来越大。

现有的饲料膨化机存在一定的缺陷，如能耗高、产量低、维护困难等问题，亟待改进。

三、发明内容本发明的目的在于提供一种饲料膨化机，具有高产量、低能耗、易于维护等特点。

本发明的技术方案如下：1. 一种饲料膨化机，包括壳体、驱动装置、传动装置、喂料装置、膨化装置和控制系统；2. 所述壳体为圆柱形结构，设有进料口和出料口；3. 所述驱动装置为电机，通过皮带和齿轮传动连接所述传动装置；4. 所述传动装置为减速机，将驱动装置的动力传递给喂料装置和膨化装置；5. 所述喂料装置为螺旋喂料器，设置在壳体进料口处，用于将原料送入壳体；6. 所述膨化装置为双螺杆膨化器，设置在壳体内，用于对原料进行膨化处理；7. 所述控制系统包括 PLC 控制器、触摸屏和传感器，用于实现对整个设备的自动化控制。

四、创新点本发明具有以下创新点：1. 采用双螺杆膨化器，提高了膨化效率，降低了能耗；2. 壳体采用圆柱形结构，有利于物料在机内流动，提高了产量；3. 喂料装置和膨化装置采用独立的传动系统，便于维护和更换；4. 配备先进的控制系统，实现设备自动化运行，降低了人工成本。

五、应用前景本发明提供的饲料膨化机具有高产量、低能耗、易于维护等优点，可广泛应用于养殖业、食品工业等领域。

随着我国养殖业的持续发展，饲料市场需求不断扩大，本发明具有广阔的市场前景。

六、权利要求书根据《中华人民共和国专利法》的规定，本申请包括以下权利要求：1. 一种饲料膨化机，包括壳体、驱动装置、传动装置、喂料装置、膨化装置和控制系统，其特征在于：所述壳体为圆柱形结构，设有进料口和出料口；所述驱动装置为电机，通过皮带和齿轮传动连接所述传动装置；所述传动装置为减速机，将驱动装置的动力传递给喂料装置和膨化装置；所述喂料装置为螺旋喂料器，设置在壳体进料口处，用于将原料送入壳体；所述膨化装置为双螺杆膨化器，设置在壳体内，用于对原料进行膨化处理；所述控制系统包括 PLC 控制器、触摸屏和传感器，用于实现对整个设备的自动化控制。

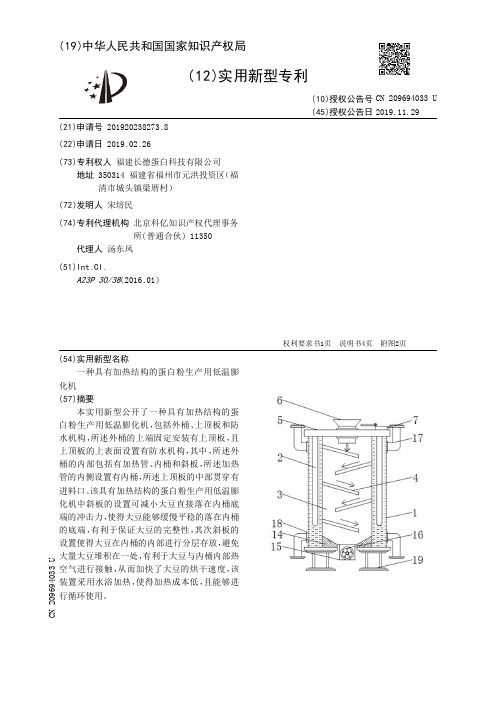

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920238273.8(22)申请日 2019.02.26(73)专利权人 福建长德蛋白科技有限公司地址 350314 福建省福州市元洪投资区（福清市城头镇梁厝村）(72)发明人 宋培民　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A23P 30/38(2016.01)(54)实用新型名称一种具有加热结构的蛋白粉生产用低温膨化机(57)摘要本实用新型公开了一种具有加热结构的蛋白粉生产用低温膨化机，包括外桶、上顶板和防水机构，所述外桶的上端固定安装有上顶板，且上顶板的上表面设置有防水机构，其中，所述外桶的内部包括有加热管、内桶和斜板，所述加热管的内侧设置有内桶，所述上顶板的中部贯穿有进料口。

该具有加热结构的蛋白粉生产用低温膨化机中斜板的设置可减小大豆直接落在内桶底端的冲击力，使得大豆能够缓慢平稳的落在内桶的底端，有利于保证大豆的完整性，其次斜板的设置使得大豆在内桶的内部进行分层存放，避免大量大豆堆积在一处，有利于大豆与内桶内部热空气进行接触，从而加快了大豆的烘干速度，该装置采用水浴加热，使得加热成本低，且能够进行循环使用。

权利要求书1页 说明书4页 附图2页CN 209694033 U 2019.11.29C N 209694033U权　利　要　求　书1/1页CN 209694033 U1.一种具有加热结构的蛋白粉生产用低温膨化机，其特征在于：包括外桶(1)、上顶板(5)和防水机构(8)，所述外桶(1)的上端固定安装有上顶板(5)，且上顶板(5)的上表面设置有防水机构(8)，其中：所述外桶(1)的内部包括有加热管(2)、内桶(3)和斜板(4)，所述加热管(2)的内侧设置有内桶(3)，且内桶(3)的内部焊接有斜板(4)；所述上顶板(5)的中部贯穿有进料口(6)，且进料口(6)的一侧设置有电插口(7)；所述防水机构(8)包括有铁圈(9)、密封橡胶圈(10)、转轴(11)、密封板(12)和磁圈(13)，所述铁圈(9)的上表面覆盖有密封橡胶圈(10)，所述电插口(7)的外表面边缘连接有转轴(11)，且转轴(11)的一侧连接有密封板(12)，所述密封板(12)的上表面边缘固定安装有磁圈(13)；所述斜板(4)的下方设置有斜坡(14)，且斜坡(14)的下方固定安装有出料口(15)，所述出料口(15)的表面设置有阀门(16)，所述外桶(1)的上端外表面设置有进水口(17)，且进水口(17)的下方设置有出水口(18)，所述外桶(1)的下端焊接有支撑底座(19)。

专利名称：一种膨化机
专利类型：实用新型专利
发明人：王敏,方大全
申请号：CN201620140102.8申请日：20160225
公开号：CN205455984U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种膨化机，包括上层主滚轮，上层被动滚轮，上层丝网，下层主滚轮，下层被动滚轮，下层丝网，主电机；其中，主电机带动下层主滚轮转动，下层主滚轮外周齿轮与上层主滚轮外周齿轮齿合传动，上层主滚轮与上层被动滚轮通过上层丝网传动，下层主滚轮与下层被动滚轮通过下层丝网传动，下层丝网上侧的传送面与上层丝网下侧的过渡面形成夹层丝网，夹层丝网同向运转，夹层丝网上下两侧都有红外线燃烧器加热。

本实用新型结构简单，操作方便，可实现自动化加工，节省人力物力。

申请人：成都蓉诚机械设备有限公司
地址：610073 四川省成都市青羊区青羊工业集中发展区东区文光路321号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

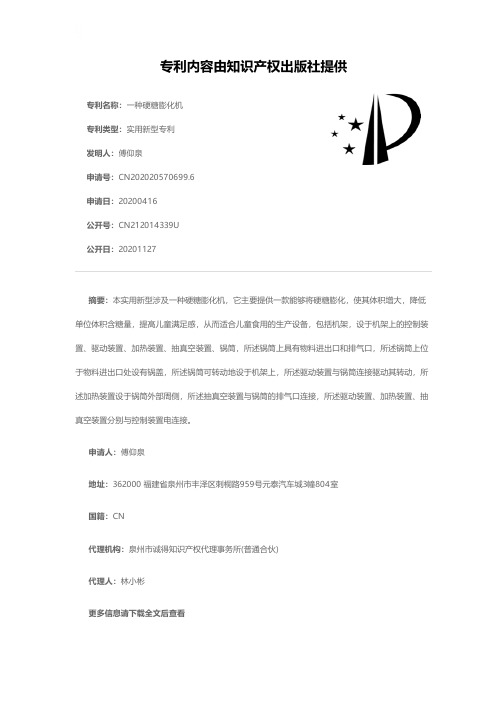

专利名称：一种硬糖膨化机专利类型：实用新型专利
发明人：傅仰泉
申请号：CN202020570699.6申请日：20200416
公开号：CN212014339U
公开日：
20201127
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种硬糖膨化机，它主要提供一款能够将硬糖膨化，使其体积增大，降低单位体积含糖量，提高儿童满足感，从而适合儿童食用的生产设备，包括机架，设于机架上的控制装置、驱动装置、加热装置、抽真空装置、锅筒，所述锅筒上具有物料进出口和排气口，所述锅筒上位于物料进出口处设有锅盖，所述锅筒可转动地设于机架上，所述驱动装置与锅筒连接驱动其转动，所述加热装置设于锅筒外部周侧，所述抽真空装置与锅筒的排气口连接，所述驱动装置、加热装置、抽真空装置分别与控制装置电连接。

申请人：傅仰泉
地址：362000 福建省泉州市丰泽区刺桐路959号元泰汽车城3幢804室
国籍：CN
代理机构：泉州市诚得知识产权代理事务所(普通合伙)
代理人：林小彬
更多信息请下载全文后查看。

专利名称：一种膨化机
专利类型：实用新型专利
发明人：蔡明根
申请号：CN201220742500.9申请日：20121230
公开号：CN203058261U
公开日：
20130717
专利内容由知识产权出版社提供
摘要：本实用新型公开一种膨化机，包括筒状的机身，机身尾部设置的驱动装置，所述机身的前端为出料口，出料口的端面上设有可拆卸的出花盘，所述出花盘包括盘底以及与盘底垂直且超出盘底的盘沿，所述盘沿套接于机身前端出料口的外圆周处，所述盘底盖于机身前端出料口的端面处；所述出花盘的盘底处设有至少一条花型通道，该花型通道与所述出料口贯通设置。

本实用新型在膨化机的机身出料口处设有出花盘，出花盘上设有不同形状的花型通道。

由于出花盘与机身之间为可拆卸的状态，所以在需要生产不同形状的膨化食品时，仅对出花盘进行更换即可。

整个过程操作简单，最主要的是能够大幅度提高膨化机的利用率，降低生产膨化食品时的设备投入成本。

申请人：安岳县金龙机械制造有限公司
地址：642350 四川省资阳市经济开发区安岳县工业园双龙路8号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

一种节能材料生产用膨化机的制作方法引言膨化技术作为一种先进的化学加工技术，已经被广泛应用于食品行业、化工行业、建筑材料行业等领域。

在不同领域中，膨化技术的应用对象也不尽相同，其中一个重要的应用领域是材料生产。

在材料生产中，膨化技术能够给材料当中的气孔增加许多，进一步提高材料的吸声、隔热、轻量化等性能。

然而，当前市场上的膨化机存在着能耗较高、制造成本较高等问题，研制一种新型、节能的膨化机对于提升材料生产的效率和降低材料生产成本具有重要的意义。

本文介绍了一种新型的节能材料生产用膨化机的制作方法，旨在为相关行业的人士提供一种可行的制作方法。

理论基础在膨化过程中，通常会使用加热器对原料进行加热，使其升高到膨化温度，然后在膨化机中进行膨化处理。

为了提高膨化机的膨化效率，通常会在膨化机中加入一定数量的原料，以保证膨化机始终处于膨化状态。

此外，在膨化过程中，膨化机内的气体压力、料层高度等因素都会对膨化效率产生影响。

制作方法第一步：制作膨化机的布局图膨化机的布局图是制作过程中的重要文件，确定了膨化机的组成部分和部件安装位置，为后续制作提供了明确的方向。

在编制布局图的时候，需要根据实际需要对膨化机的结构和大小进行合理规划。

一般来说，膨化机应该包括加热器、料斗、膨化机、压力表、温度计等部件。

第二步：制作膨化机的钢架膨化机的钢架部分应当具有良好的耐腐蚀和承载能力。

因此，在制作钢架的时候需要使用具有高强度、高耐腐蚀性的材料如不锈钢等。

在制作钢架时，应该采用焊接技术进行加固。

在制作完成后，应该进行全面的检查，以保证膨化机的稳定性和安全性。

第三步：制作膨化机的加热系统膨化机的加热系统应使用高能效的电热器或燃气加热器，具有良好的节能效果。

同时，在选用加热设备时应该根据膨化材料的特性，选择适当的加热方式，如光纤、热板等。

第四步：制作膨化机的料斗膨化材料存放于料斗中，进出口与膨化机相连。

在制作料斗时，应聚焦于其容积大小和易于清洗的特点。

专利名称：一种用于谷物膨化食品的膨化机专利类型：实用新型专利
发明人：刘婵
申请号：CN202121446634.1
申请日：20210628
公开号：CN215649137U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于谷物膨化食品的膨化机，包括外筒、内筒、粉碎机构、螺杆输送机构和加热机构；外筒一侧上方设有进料斗，另一侧下方设有出料管；粉碎机构设于进料斗内，包括多级切刀和与多级切刀传动连接的切刀驱动件，切刀驱动件驱动多级切刀旋转并粉碎原料；多级切刀包括设于同一转轴上的多个切削刀盘，且多个切削刀盘沿原料进料方向外径依次增大排列；内筒固设于外筒内，其上设有与进料斗连通的进料口和与出料管连通的出料口；螺杆输送机构设于内筒上，用于推动原料往出料口处移动；加热机构包括水蒸气管，水蒸气管螺旋缠绕在内筒外侧，且出气端与内筒内部连通。

本实用新型能够解决传统膨化机膨化不彻底、熟化不均的问题。

申请人：厦门虫叫蝉鸣生物科技有限公司
地址：361000 福建省厦门市集美区杏林宁海二里3号405单元之三
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于猪饲料生产的膨化机专利类型：实用新型专利
发明人：林炳坤
申请号：CN202122759629.2
申请日：20211111
公开号：CN216234965U
公开日：
20220408
专利内容由知识产权出版社提供
摘要：本申请公开了一种用于猪饲料生产的膨化机，属于猪饲料生产技术领域，其技术方案要点包括机架和膨化机体，所述膨化机体设置在机架上，所述膨化机体上沿其轴线方向的一端设置有入料口，所述机架上设置有进料斗，所述进料斗与入料口相靠近，所述进料斗的侧壁上设置有出料装置，所述出料装置用于将进料斗内的猪饲料输送到入料口内，所述机架旁竖直设置有安装架，所述安装架上设置有升降组件，所述升降组件上设置有送料箱，所述升降组件用于驱使送料箱上下升降，所述升降组件上设置有翻转组件，所述翻转组件驱使送料箱朝向进料斗的方向倾倒翻转，本申请具有方便对进料斗进行投料，降低了工作人员的劳动强度的效果。

申请人：福建加大饲料有限公司
地址：363000 福建省漳州市龙海市东园镇厚境村厚境村双凤345号
国籍：CN
更多信息请下载全文后查看。
