同层排水管道系统ppt课件

降板法敷设
卫生间的结构楼板采用整体或局部下降作为管道敷设空间，排水管路除立管外其它横支管均不需穿越楼板，用水泥焦渣等轻质材料作为填充层的一种同层排水方式。
当卫生间面积较小时，建议采用降板法，降板高度只需25cm。
敷设方式
假墙法敷设
排水管道沿墙敷设，形成约25cm宽的假墙（高度可在25cm以上自由调整），采用墙排式地漏，楼板不需下沉的同层排水解决方案。
系统介绍
❖传统排水原理
卫生间排水系统的支管穿过自身卫生间的楼板在楼下卫生间的天花上横排接入排水主立管。
六大缺陷
系统介绍
噪音传播严重占用空间较大清理十分不便破坏建筑结构水利条件较差设计布局死板
产权简单明晰
传统排水系统中，横支管安装于下层住户内，当发生堵塞或漏水，要到下层住户进行检修，往往会因此造成财产损失，出现邻里纠纷。而同层排水系统管路都铺设在本层，可以在本层检修，产权比较明晰。
技
术
提供远程技术服务、施工规范指导、焊接工艺培训等技术服
服
务，确保施工过程中遇到的各种难题及时解决，施工人员严格按照规范操作，保障施工效率、质量，确保系统安装安全、有序推
务
进。
对已安装完成的管路系统，可提供技术工程师进行严格的系统打压测试。以便及时发现系统安装后所存在的隐患，并采取相应措施予以补救。
应用领域其他类似卫生间同层排水管路系统办公楼卫生间同层排水管路系统宾馆卫生间同层排水管路系统住宅卫生间同层排水管路系统工程案例新疆绿城玫瑰园工程张家港蓝波金典工程可靠的原料品质完善的生产设备先进的生产工艺同层排水管路集成系统齐全的检测仪器严谨的质检体系雄厚的研发实力专业的技术服务广泛的行业认可稳固的市场地位著名的工程案例十大品质保障产品采用欧洲南韩优质原料进行生产产品横跨pvcpprpepb四大类拥有先进原料干燥自动加料技术系统检测设备的齐全性先进性达国家级实验室标准从原料到产品须经七道严格的检测程序拥有50多项国家专利专业的技术服务团队提供便捷的沟通拥有100多项各种荣誉资质奥运会世博会场馆建设材料供应商国内知名房地产商装饰公司的战略合作a技术咨询全程技术服务对已安装完成的管路系统可提供技术工程师进行严格的系统打压测试

北京泰宁--同层排水系统PPT介绍

总建筑面积:13万平方米，
户型数量：共600多户
天津空港YOHO湾
总建筑面积:30万平方米，户型数量：共1000多户
唐山大陆地产乡居假日
总建筑面积:133万平方米，
户型数量：共3000多户
兰州鸿远 • 润园
总建筑面积:70万平方米，户型数量：共4000多
哈尔滨辰能溪树庭院
总建筑面积:54万平方米，户型数量：共2000多
总建筑面积:40万多平方米，户型数量：共980多户
石家庄北国-开元广场
总建筑面积:40万平方米，
户型数量：共600多户
北京麒麟大厦（北京新金山商务大厦）
总建筑面积:96000平方米，
户型数量：共410多户
5
参编标准图集
参编技术规程
部分地区强制使用公告
北京泰宁科创雨水利用技术股份有限公司同层排水事业部
透气帽专用通气立管
屋面屋面
透气帽专用通气立管污水立管废水立管
排水立管
同层排水污废合流系统
同层排水污废分流系统
设有专用通气立管排水系统
（双立管系统）
设有特殊配件单立管排水系统
（苏维托系统）
上半部分
下半部分
同层排水所用苏维托系统
泰宁同层排水的优点
● 同层排水布置的卫厨内的卫生用具可根据个人喜好灵活布置。 ● 同层排水除立管外所有支管都不穿越楼板，楼板面不做预留洞，施工方便。 ● 同层排水支管位于本楼层内，很好地避免了排水管路中的噪音现象。
● 同层排水支管位于本楼层内，不会影响楼下房间的使用用途及使用空间，可以实现不同楼层房屋
降板形式（整体）

同层排水系统培训课件

同层排水系统介绍－综合篇 Frank Chen
23
避免吊顶空间的浪费（loft公寓）
4.8~5.2m 4.8~5.2m
同层排水系统介绍－综合篇 Frank Chen
24
灵活多变的设计 (商用建筑改民用建筑）
同层排水系统介绍－综合篇 Frank Chen
25
吉博力同层排水系统优点
优点2：完全防渗漏 Leakage Free
同层排水系统介绍－综合篇 Frank Chen
The walldrainage system consists of:
-back to wall toilet with DUOFIX consealed cistern 隐藏式水箱及后排挂厕
-other sanitary facilities 其它卫生器具
吉博力同层排水系统简介 Introduction of Geberit wall drainage system
吉博力同层排水系统优点 Advantages of Geberit wall drainage system
吉博力同层排水系统主要部件 Main components of Geberit wall drainage system
-Traps for every facility 连接每个卫生器具的存水弯
-branchpipes on the floor 楼板上的支管
-prewall system -墙前安装系统
21
吉博力公司简介 Geberit Introduction
中国当前建筑排水系统现状 Current building drainage system in China
吉博力同层排水设计步骤 Design procedure of Geberit wall drainage system

GEBERIT同层排水.ppt

Topic, Date, Name of Speaker File Name
Slide 10
System advantage – Better hydraulic condition 同层排水系统优点-更佳的水力条件
更佳的水力条件Better hydraulic condition
高效的坐便器冲水效果 High performance of toilet flush technology
WELCOME 欢迎
Topic, Date, Name of Speaker File Name
Slide 1
综述 – Main page
同层排水系统简介 Brief Introduction Wall-drainage System
什么是同层排水系统 What is Wall-drainage System
更佳的水力条件Better hydraulic condition
管件阻力减小。 Low fitting resistance
摩擦阻力：铸铁>PVC>HDPE
PVC管材由于表面具有较强附着力，长时间使用情况下，容易积污，影响排水效果
管材阻力减小。
Low pipe material resistance
• 避免了上下卫生间必须对齐的尴尬，建筑布局更自由
Free layout for building structure
Topic, Date, Name of Speaker File Name
Slide 7
System advantage – no damage to building structure 同层排水系统优点-不破坏建筑结构
-Traps for every facility 连接每个卫生器具的存水弯

同层排水介绍详解

隐蔽式安装系统的隐蔽式支架应为轻钢结构，隐蔽式支架按固定方式不同，可分为与墙体固定、与楼板固定和与地面固定三种，支架可与原墙体连成一体，也可悬空安装。
卫生器具排水支管宜分别独立接入排水立管，并应尽量减少横管长度，以改善排水管系内水力工况。
排水管材宜采用聚乙烯管，接口采用对口焊接，以改善水力工况，减少水流噪声和节省空间尺寸。

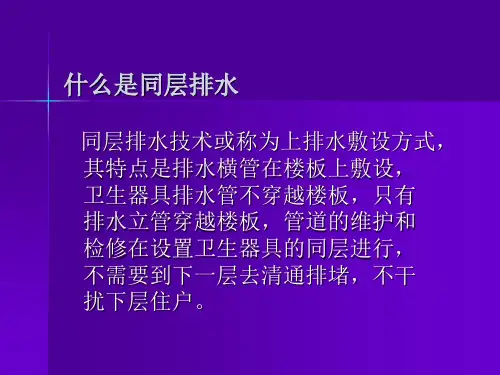

什么是同层排水
同层排水技术或称为上排水敷设方式，其特点是排水横管在楼板上敷设，卫生器具排水管不穿越楼板，只有排水立管穿越楼板，管道的维护和检修在设置卫生器具的同层进行，不需要到下一层去清通排堵，不干扰下层住户。
同层排水技术的三种型式
“吉博力”隐蔽式安装系统同层排水技术日本排水集水器同层排水技术卫生间局部降板同层排水技术
不设地漏或少设地漏，当必须设置地漏时应采用既符合功能要求而高度较矮的新型地漏。同时结构标高应落低100毫米。
应采用污废水合流系统。大便器应采用挂壁式坐式大便器。其冲洗水箱应采用隐蔽式水
箱。按照我国现行政策，坐式大便器应采用节水型，冲洗水箱的冲洗水量应小于等于6L，用两档冲洗。
隐蔽式安装系统同层排水技术设计要点

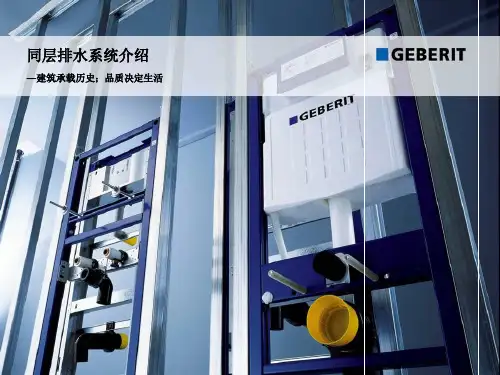

“吉博力”隐蔽式安装系统
所谓隐蔽式安装系统就是将卫浴系统整合在墙
体内，在墙体内设置隐蔽式支架，隐蔽式支架以杜菲斯命名，按支架固定卫生器具的不同，可分为：杜菲斯隐蔽式水箱(大便器冲洗水箱)；（前按式和顶按式）杜菲斯隐蔽式洗脸盆支架；杜菲斯净身盆支架；杜菲斯隐蔽式小便斗支架。
管道及洁具安装
排水和给水管道也设置在隐蔽式支架内，并与支架充分固定，卫生器具也直接与支架固定。
安装时先安装固定支架，再安装隐蔽式支架，接着安装排水管道和给水管道，然后安装卫生器具和表面装饰材料。

《同层排水系统介绍》课件

其他应用案例
01 案例一
某工业厂房
02 案例二
某机场航站楼
03 案例三
某体育场馆
04 总结词
05 详细描述
除了住宅和公共建筑，同层排水系统在工业厂房、机场航站楼和体育场馆等其他类型的建筑中也有广泛的应用前景。
这些建筑由于其特殊的建筑结构和功能需求，对排水系统的要求也较为特殊。同层排水系统能够提供更加灵活和可靠的排水解决方案，满足各种复杂的使用需求和建筑要求。
同层排水系统的不足
造价较高
同层排水系统相对于传统的排水系统，需要增加额外的设备和材料，因此造价较高。
安装难度大
同层排水系统的管道布置需要在楼板面上进行，对安装技术要求较高，需要专业人员进行施工。
对楼板承载能力有一定要求
同层排水系统的管道和设备对楼板的承载能力有一定要求，需要在设计和施工时充分考虑楼板的承载能力。
同层排水系统的优势
灵活度高
噪音低
同层排水系统允许在同层楼板面上进行管道铺设，因此具有更高的灵活性和适应性，方便后期装修和改造。
由于管道布置在楼板面上，可以有效减少因排水产生的噪音对下层住户的影响。
维护方便
节约空间
同层排水系统管道布置在同层内，方便后期维护和检修，不需要进入其他住户家中。
同层排水系统管道布置在楼板面上，不占用卫生间的垂直空间，可以增加卫生间使用面积。
公共建筑应用案例
01Leabharlann 0203案例一：某大型商场
案例二：某医院大楼
案例三：某图书馆
04
05
总结词：公共建筑由于其特殊的建筑功能和使用需求，对排水系统的可靠性和安全性要求更高。同层排水系统在公共建筑中的应用能够提高建筑的排水性能和安全性能。

同层排水管道系统

THANKS FOR WATCHING
感谢您的观看
ቤተ መጻሕፍቲ ባይዱ
同层排水与隔层排水的比较
定义比较
应用范围比较
同层排水是将排水管道敷设在同层楼板或地面下，而隔层排水是将排水管道敷设在上下两层楼板之间的空间内。
同层排水适用于住宅、酒店和办公楼等建筑，而隔层排水适用于住宅和办公楼等建筑。
优缺点比较
同层排水的优点在于布局灵活、外观美观、降低噪音和维护方便，而隔层排水的优点在于施工简便、管道维修方便和节省材料。
02 同层排水管道系统的类型
降板同层排水系统
总结词
通过降低某一楼层的卫生间地面标高，使排水管道埋设在该层地面的垫层内，从而达到同层排水效果。
详细描述
降板同层排水系统是一种常见的同层排水管道系统，通过降低某一楼层的卫生间地面标高，使排水管道埋设在该层地面的垫层内。这种系统需要在建筑设计和施工时进行特殊处理，以实现同层排水的目的。
适用范围与注意事项
适用范围
同层排水管道系统适用于住宅、公寓、酒店等建筑，尤其适用于高层建筑和空间要求较高的建筑。
VS
注意事项
在安装同层排水管道系统时，应充分考虑建筑结构、排水需求、施工条件等因素，并进行详细设计。同时，应遵循相关规范和标准，确保系统安全、稳定、环保。
04 同层排水管道系统的设计与安装
同层排水管道系统
目录
• 同层排水管道系统的概述 • 同层排水管道系统的类型 • 同层排水管道系统的优势与挑战 • 同层排水管道系统的设计与安装 • 同层排水管道系统的维护与保养
01 同层排水管道系统的概述
定义与特点
定义
同层排水管道系统是一种排水系统，其设计理念是将排水管道敷设在同层楼板或地面下，以便在同一楼层内进行排水和废水处理。

TCC同层排水课件

本系统最大的特点是在系统内安装了回填层积水
TTC同层排水系统的解决方案
该系统采用的多通道技术可将排污和排水支管分开排放，
使坐便接入器和多功能地漏直接接至同一根总管，使排污排水功能更强，永无堵塞的现象。多功能地漏和多功能顺水三通既能当地漏使有，也可当作各种洁具和洗衣机排水接口。为了有效防止下水道臭气散发和地漏返水，本系统在各污水入口采用自封式防返水多功能地漏，而且采用可脱卸技术，更方便脱卸清洗和清通。为了确保各接口之间牢固不渗漏，本系统在各接口之间加装了防漏套管，确保连接口“滴水不漏”。该同层排水技术在确保达到国家标准的前提下是降层深度最少,最无后顾之忧的领先技术。
TTC同点是：一、如何使卫生间的支管在保持国家标准所规定的2.6%倾斜度的前提下，仍能使地漏表面不管其安装在卫生间哪个位置都能与地面保持平齐。主要解决方案：地漏具有调节高度的功能二、地漏的水封如何既能在达到国家标准的前提下又可以方便地脱卸清通和有效的防臭主要解决方案把管道下的存水弯即水封
TTC同层排水系统研制背景
目前中国卫生间的排水方式：
同层排水：同楼层的排水支管与主排水支管均不
穿越楼板，在同楼层内连接到主排水立管上。（如图）
隔层排水：排水支管穿过楼板，在下层住户的天
花板上与立管相连。（如图）
TTC同层排水系统研制背景
噪音
漏水
疏通不便
同层排水
隔层排水
TTC同层排水系统研制背景
全国免费联系电话： 400-660-3658
传统的降板法就是将卫生间的楼板降低或局部降低30~40 cm，在这个空间内敷设排水横管横管敷设完成后，用填充材料将下沉空间填充，再做卫生间地面。是目前最常见，也较成熟的同层排水做法。

《同层排水系统简介》课件

同层排水系统的技术革新
新材料的应用
采用新型材料和工艺，提高同层排水系统的耐久性和性能，满足更高标准的使用要求。
集成化设计
将同层排水系统与其他建筑系统进行集成，实现更高效的综合管理，降低能耗和维护成本。
智能化控制系统
通过智能化控制系统，实现对同层排水系统的实时监控和自动调节，提高系统的稳定性和可靠性。
提高了空间利用率。
03
同层排水系统的设计与安装
同层排水系统的设计原则
适应性和灵活性
根据建筑物的用途和需求，设计出满足其功能要求的同层排水系统。
安全性和可靠性
确保同层排水系统的稳定性和可靠性，防止渗漏和溢流等安全问题。
经济性和环保性
在满足功能和安全性的前提下，尽可能降低同层排水系统的成本和资源消耗，同时考虑环保因素。
医院
同层排水系统可以减少医疗设备对卫生间管道的影响，方便清洁和消毒，提高医院卫生标准。
商业建筑
适用于商场、办公楼等商业建筑，能够满足其对室内空间和
装修风格的需求。
02
同层排水系统的组成与工作原理
同层排水系统的组成
横支管
连接排水器具与立管，收集污水并将其排入立
管。
排水立管
收集横支管排入的污水，并将其排入排水管网
THANKS
感谢观看
同层排水系统的特点与优势
01
02
03
04
降低噪音
同层排水系统采用特殊设计，有效降低排水噪音，提高居住
舒适度。
减少渗漏
同层排水系统采用整体浇筑方式，减少了管道连接点，降低
渗漏风险。
维护方便
同层排水系统管道布局合理，便于清扫和检修，降低了维护

模块化同层排水、节水系统详解86页PPT

傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有久久不会退去的余香。
模块化同层排水、节水系统详解 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮回里有你。

同层排水系统ppt课件

2015.04.27
39
同层排水专用地漏—安装方式
2015.04.27
40
HDPE排水管道系统隐蔽式水箱同层排水专用地漏苏维脱配件同层排水系统检查
2015.04.27
41
苏维脱配件安装 – 注意事项
➢ 苏维脱侧面箭头方向为水流方向 ➢ 安装立管时预留一段管道至管井外，方便后续横支管安装 ➢ 苏维脱上方直接安装膨胀伸缩节
18
同层排水效果图6
2015.04.27
19
同层排水效果图7
2015.04.27
20
同层排水系统组成：同层排水是包括排水设计、器具选型、管材管件
配套等综合为一体的技术进步，大大的提高了卫厨间的服务品质。
卫浴产品：
管道系统产品：
隐藏式水箱及挂式座厕
妇洗器、面盆、小便斗等其它挂式卫生器具
连接每个卫生器具的存水弯
2、高效的坐便器冲水效果：
2015.04.27
隐蔽式水箱势能最大
分体式坐便器势能取决于水箱高度
10
同层排水系统优点-个性化设计
1、改变洁具的位置：同层排水卫生间通过改变排水支管的走向或长短
就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间。
避免了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。
凝土上面的装饰层
-隐蔽式水箱必须至少有四个固定点与地板和墙壁固定
-冲水弯头的中心线标高必须距完成面23cm，允许向上抬高3cm ➢ 假墙

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8来自安装剖面图如下：; ；
排污管走马桶后假墙内，假墙120 左右; 地漏走地板装修层下，装修厚度70 楼板100
9
HDPE产品虽然有不少的优点，但也存在以下缺憾： 200MM厚的假墙占据一部分卫生间空间，降低有效使用面积，地漏难以埋设，
亦需要进行微降板（5-10CM）解决。使用HDPE管，材料质量很好，但造价相对较贵。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fam ous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
5
二、同层排水之一 <降板同层排水> 应用分析
降板同层排水及层高示意图:
降板排水管道和隔板占用空间通风设备、浴霸、热水器及吊顶框架占用空间。
地板装饰层占用空间
6
这些年，降板同层排水得到了较普遍的应用，并且因此有了相应的国家规范及推荐做法。但在推广过程中，亦发现存在一些较重大的问题：漏水：PVC管恐受填埋层挤压，接头脱胶产生漏水，无法排泄且难以维修; 因降板形成的凹坑(坑深一般为300-400mm) 及埋填物为轻质材料，如地面层漏水至凹坑形成污水池效应，无法排泄，是一大隐患;
以上是降板同层排水的主要缺点.
7
三、同层排水之二 <假墙式> 应用分析
假墙隐管式同层排水，在欧洲得到普通应用，它可以克服传统隔墙排水、降板同层排水的问题和缺点，具有以下优点： ① 产权明晰。不用因卫生间的管道问题占用他人的时间和空间，避免邻里纠纷。 ② 个性化设计。建筑布局自由，可避免了上下卫生间必须对齐的尴尬；卫生间自由布局，不受坑距的限制； ③ 防渗漏。排水系统采用高品质的HDPE（高密度聚乙烯）管道具有安全防渗漏、抗老化等特性，保障系统能与建筑同寿命，降低维护成本； ④ 低噪音。由于同层排水所采用的材料和更科学的安装方式，噪音可以从传统PVC隔层排水系统的65分贝，降至30分贝左右； ⑤ 不破坏建筑结构。同层排水施工和业主装修过程中都不会破坏任何建筑结构；
的限制，卫浴设备布置十分不灵活; 检修不便，维修时需要到下层住户
拆开吊顶，十分困难; 噪声较大，使用PVC管会产生较大
的排水噪音，高层尤甚; 会产生异味，设计施工不合理，造
成存水弯被负压破坏，引发异味. 因为以上问题的存在，故产生
同层排水的设计新主张.
4
同层排水，即卫生问等用水房间的排水横管不穿越楼板至下层，而在同一楼层内敷设并与排水立管相连，管道的维护、检修和改造在同层进行，不致干扰下层。
• 10、人的志向通常和他们的能力成正比例。14:17:5714:17:5714:171/9/2021 2:17:57 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.1.914:17:5714:17Jan-219-Jan-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。14:17:5714:17:5714:17Saturday, January 09, 2021 • 13、志不立，天下无可成之事。21.1.921.1.914:17:5714:17:57January 9, 2021
。2021年1月9日星期六下午2时17分57秒14:17:5721.1.9
• 15、会当凌绝顶，一览众山小。2021年1月下午2时17分21.1.914:17January 9, 2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021年1月9日星期六2时17分57秒14:17:579 January 2021
同层排水系统设计分析建议报告
1
一、卫生间传统排水方式<隔层排水>的应用分析
传统做法参见下图：
2
传统排水方式
楼板厚度100 ; 管道最小空间300 ; 装修吊顶最小厚度50 ；地板装修面50mm.
吉
3
隔层排水缺点分析：户内排水设施与下层住户产生交叉，
产权不清晰; 楼板\管道穿板防水要求较高; 空间布局受限，受到楼板预留孔洞
布管平面图如图所示，排水管不穿越楼板，沿墙而走，同层内与立管相连。在装修时砌一堵假墙隐管其内
10
实物施作图实际效果图
11
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。2 1.1.921.1.9Saturday, January 09, 2021
•
T H E E N D 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午2时17分57秒下午2时17分14:17:5721.1.9
谢谢观看
