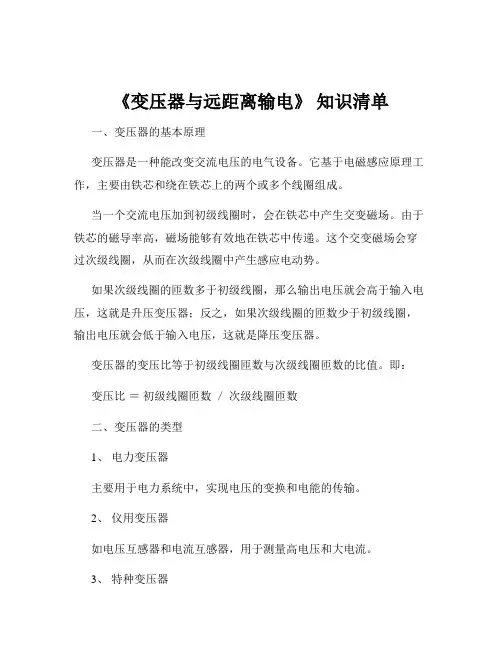

《变压器与远距离输电》知识清单一、变压器的基本原理变压器是一种能改变交流电压的电气设备。

它基于电磁感应原理工作，主要由铁芯和绕在铁芯上的两个或多个线圈组成。

当一个交流电压加到初级线圈时，会在铁芯中产生交变磁场。

由于铁芯的磁导率高，磁场能够有效地在铁芯中传递。

这个交变磁场会穿过次级线圈，从而在次级线圈中产生感应电动势。

如果次级线圈的匝数多于初级线圈，那么输出电压就会高于输入电压，这就是升压变压器；反之，如果次级线圈的匝数少于初级线圈，输出电压就会低于输入电压，这就是降压变压器。

变压器的变压比等于初级线圈匝数与次级线圈匝数的比值。

即：变压比＝初级线圈匝数／次级线圈匝数二、变压器的类型1、电力变压器主要用于电力系统中，实现电压的变换和电能的传输。

2、仪用变压器如电压互感器和电流互感器，用于测量高电压和大电流。

3、特种变压器包括电炉变压器、整流变压器等，用于特殊的工业场合。

三、变压器的构造1、铁芯通常由硅钢片叠成，以减少涡流损耗和磁滞损耗，提高变压器的效率。

2、线圈由绝缘导线绕制而成，分为初级线圈和次级线圈。

3、油箱用于存放变压器油，起到绝缘、冷却和散热的作用。

4、绝缘套管将线圈引出端与外部电路连接，并起到绝缘的作用。

四、变压器的效率变压器的效率是指输出功率与输入功率的比值。

由于变压器在工作过程中会存在各种损耗，如铜损（线圈电阻产生的热损耗）和铁损（铁芯中的涡流损耗和磁滞损耗），所以效率一般都小于 100%。

提高变压器效率的方法包括选用优质的铁芯材料、合理设计线圈的匝数和导线截面积等。

五、远距离输电1、为什么需要远距离输电随着能源资源分布和用电需求的不平衡，往往需要将电能从发电厂输送到较远的用电地区。

2、远距离输电的难题在远距离输电过程中，由于输电线路存在电阻，会导致电能的损耗。

损耗的功率与电流的平方成正比，与输电线路的电阻成正比。

因此，为了减少损耗，需要采取一定的措施。

3、降低输电损耗的方法（1）提高输电电压根据功率公式 P ＝ UI，当输送功率一定时，提高输电电压可以降低输电电流。

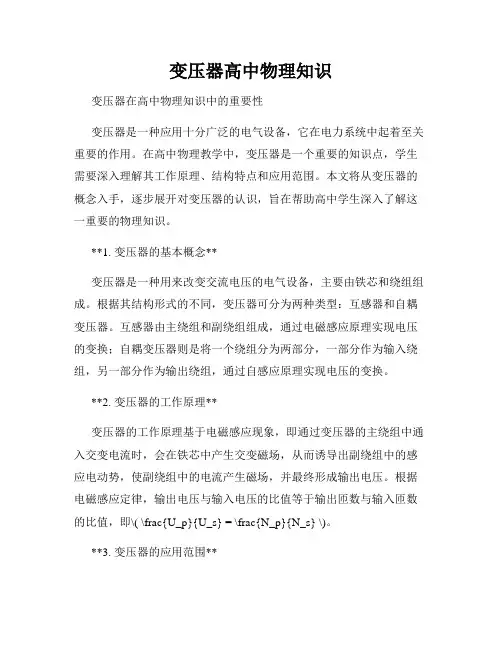

变压器高中物理知识变压器在高中物理知识中的重要性变压器是一种应用十分广泛的电气设备，它在电力系统中起着至关重要的作用。

在高中物理教学中，变压器是一个重要的知识点，学生需要深入理解其工作原理、结构特点和应用范围。

本文将从变压器的概念入手，逐步展开对变压器的认识，旨在帮助高中学生深入了解这一重要的物理知识。

**1. 变压器的基本概念**变压器是一种用来改变交流电压的电气设备，主要由铁芯和绕组组成。

根据其结构形式的不同，变压器可分为两种类型：互感器和自耦变压器。

互感器由主绕组和副绕组组成，通过电磁感应原理实现电压的变换；自耦变压器则是将一个绕组分为两部分，一部分作为输入绕组，另一部分作为输出绕组，通过自感应原理实现电压的变换。

**2. 变压器的工作原理**变压器的工作原理基于电磁感应现象，即通过变压器的主绕组中通入交变电流时，会在铁芯中产生交变磁场，从而诱导出副绕组中的感应电动势，使副绕组中的电流产生磁场，并最终形成输出电压。

根据电磁感应定律，输出电压与输入电压的比值等于输出匝数与输入匝数的比值，即\( \frac{U_p}{U_s} = \frac{N_p}{N_s} \)。

**3. 变压器的应用范围**变压器在现代电力系统中有着广泛的应用，主要包括变配电、电力传输、机器设备供电等方面。

通过降低或升高电压，变压器可以实现输配电网之间的电压匹配，保障电网稳定运行；同时，变压器还常用于电感耦合系统中，用于调节电流和改变电压大小，满足不同设备的工作需求。

**4. 变压器的结构特点**变压器的铁芯通常由硅钢片叠压而成，目的是减小铁芯磁阻，提高磁导率，减小铁芯中的磁滞损耗和感应损耗。

同时，绕组采用漆包线或箆铜线绕制，保证输出电压的稳定性和可靠性。

在变压器的设计中，还需要考虑绝缘材料、冷却系统等因素，确保设备的安全性和性能稳定性。

**5. 变压器的性能指标**变压器的性能指标主要包括额定容量、额定电压、短路电压、空载电流等参数。

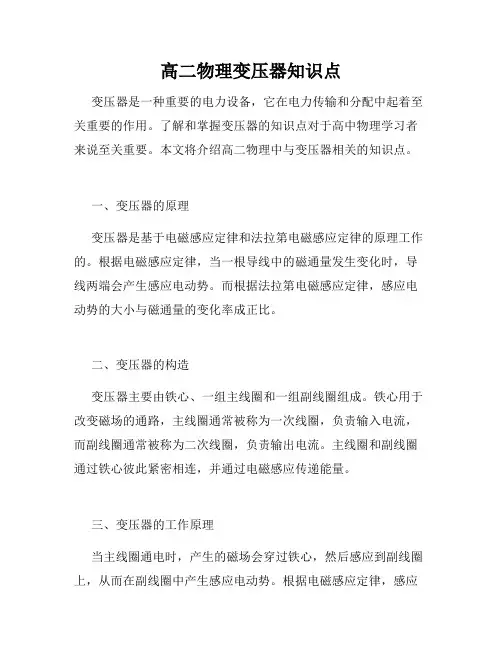

高二物理变压器知识点变压器是一种重要的电力设备，它在电力传输和分配中起着至关重要的作用。

了解和掌握变压器的知识点对于高中物理学习者来说至关重要。

本文将介绍高二物理中与变压器相关的知识点。

一、变压器的原理变压器是基于电磁感应定律和法拉第电磁感应定律的原理工作的。

根据电磁感应定律，当一根导线中的磁通量发生变化时，导线两端会产生感应电动势。

而根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。

二、变压器的构造变压器主要由铁心、一组主线圈和一组副线圈组成。

铁心用于改变磁场的通路，主线圈通常被称为一次线圈，负责输入电流，而副线圈通常被称为二次线圈，负责输出电流。

主线圈和副线圈通过铁心彼此紧密相连，并通过电磁感应传递能量。

三、变压器的工作原理当主线圈通电时，产生的磁场会穿过铁心，然后感应到副线圈上，从而在副线圈中产生感应电动势。

根据电磁感应定律，感应电动势的大小与主线圈和副线圈的匝数之比成正比。

而由于能量守恒定律的存在，输出电压和输入电压的比值等于副线圈和主线圈的匝数比，即输出电压与输入电压的比等于副线圈和主线圈的匝数比。

四、变压器的类型变压器可分为两种类型：升压变压器和降压变压器。

当副线圈匝数大于主线圈匝数时，输出电压大于输入电压，为升压变压器。

反之，当副线圈匝数小于主线圈匝数时，输出电压小于输入电压，为降压变压器。

五、变压器的效率变压器的效率定义为输出功率与输入功率之比。

由于变压器中没有机械运动，因此几乎没有能量损失。

在理想情况下，变压器的效率可以接近100%。

然而，在实际应用中，变压器通常存在一定的能量损耗，如铁损耗和铜损耗等，因此实际效率会略低于100%。

六、变压器的应用变压器广泛应用于电力系统中，用于电力传输和分配。

在电力传输中，变压器用于将发电厂产生的高电压电能提升到更高的电压，以减少输电线路中的能量损耗。

而在家庭、工厂和办公场所，变压器用于将高压电能降压为适合使用的低压电能。

七、变压器的安全使用和维护在使用变压器时，需要注意安全问题。

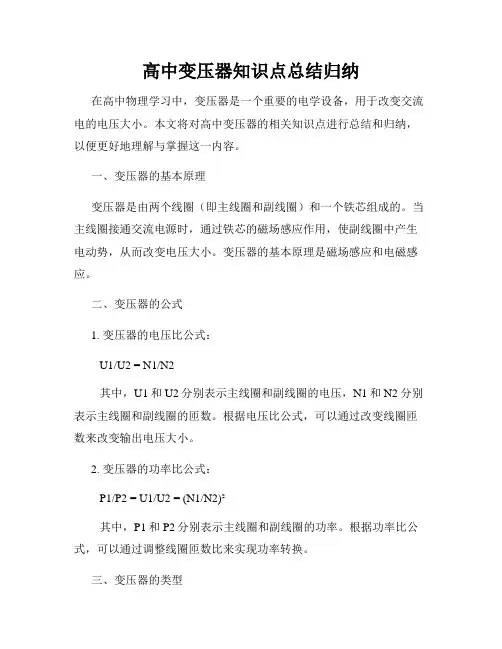

高中变压器知识点总结归纳在高中物理学习中，变压器是一个重要的电学设备，用于改变交流电的电压大小。

本文将对高中变压器的相关知识点进行总结和归纳，以便更好地理解与掌握这一内容。

一、变压器的基本原理变压器是由两个线圈（即主线圈和副线圈）和一个铁芯组成的。

当主线圈接通交流电源时，通过铁芯的磁场感应作用，使副线圈中产生电动势，从而改变电压大小。

变压器的基本原理是磁场感应和电磁感应。

二、变压器的公式1. 变压器的电压比公式：U1/U2 = N1/N2其中，U1和U2分别表示主线圈和副线圈的电压，N1和N2分别表示主线圈和副线圈的匝数。

根据电压比公式，可以通过改变线圈匝数来改变输出电压大小。

2. 变压器的功率比公式：P1/P2 = U1/U2 = (N1/N2)²其中，P1和P2分别表示主线圈和副线圈的功率。

根据功率比公式，可以通过调整线圈匝数比来实现功率转换。

三、变压器的类型1. 按照线圈匝数比分为：- 升压变压器：即主线圈匝数大于副线圈匝数，用于升高电压。

- 降压变压器：即主线圈匝数小于副线圈匝数，用于降低电压。

2. 按照输出电流大小分为：- 大功率变压器：用于供电系统中的大电流输出设备，如电动机。

- 小功率变压器：用于供电系统中的小电流输出设备，如手机充电器。

四、变压器的效率变压器的效率可以通过下列公式计算：η = 输出功率 / 输入功率 * 100%其中，η表示效率，输出功率是副线圈的功率，输入功率是主线圈的功率。

高效率的变压器可以减少能量的损耗。

五、变压器的损耗变压器的损耗主要包括两类：1. 铜损耗：即导线在传输电能过程中所产生的热量，可以通过下列公式计算：P铜 = I² * R其中，P铜表示铜损耗，I表示线圈中的电流，R表示线圈的电阻。

2. 铁损耗：即变压器铁芯在剧烈磁化和磁化反转过程中所产生的能量损耗，可以通过下列公式计算：P铁 = k * f² * V其中，P铁表示铁损耗，k表示铁芯的材料常数，f表示频率，V表示变压器的体积。

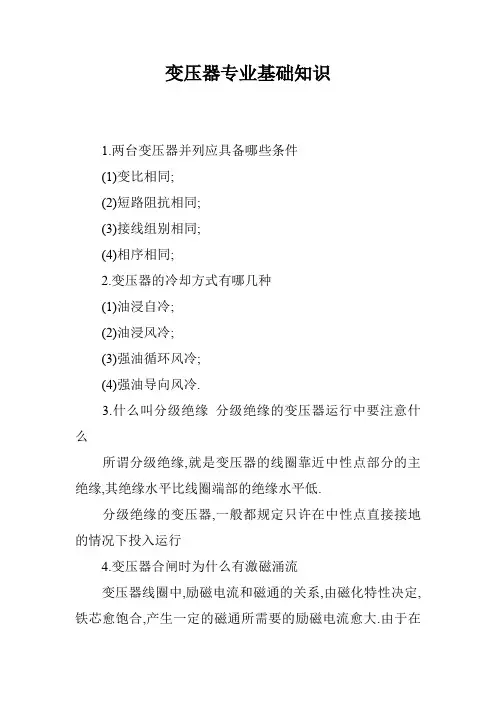

变压器专业基础知识1.两台变压器并列应具备哪些条件(1)变比相同;(2)短路阻抗相同;(3)接线组别相同;(4)相序相同;2.变压器的冷却方式有哪几种(1)油浸自冷;(2)油浸风冷;(3)强油循环风冷;(4)强油导向风冷.3.什么叫分级绝缘分级绝缘的变压器运行中要注意什么所谓分级绝缘,就是变压器的线圈靠近中性点部分的主绝缘,其绝缘水平比线圈端部的绝缘水平低.分级绝缘的变压器,一般都规定只许在中性点直接接地的情况下投入运行4.变压器合闸时为什么有激磁涌流变压器线圈中,励磁电流和磁通的关系,由磁化特性决定,铁芯愈饱合,产生一定的磁通所需要的励磁电流愈大.由于在正常情况下,铁芯中的磁通就已饱合,如在不利条件下合闸,铁芯中磁通密度较大值可达两倍的正常值,铁芯饱和将非常严重,使其导磁数减小,励磁电抗大大减小,因而励磁电流数值大增,由磁化特性决定的电流波形很尖,这个冲击电流可超过变压器额定电流的6--8倍.所以,由于变压器电,磁能的转换,合闸瞬间电压的相角,铁芯的饱合程度等,决定了变压器合闸时,有励磁涌流,励磁涌流的大小,将受到铁芯剩磁与合闸电压相角的影响.5.突然短路对变压器有何危害突然短路对变压器线圈的危害性有二:(1)使线圈受到强大的电磁力作用,可能毁坏;(2)使线圈严重发热.6.变压器运行中补油应注意哪些问题变压器缺油后的补油工作可以在变压器不停电的情况下进行.补油时应注意下列事项:(1)注意防止混油,新补入的油应经试验合格.(2)补油前应将重瓦斯保护改投信号位置,防止瓦斯保护误动使变压器跳闸.(3)补油后应注意检查瓦斯继电器,及时放出气体,待变压器空气排尽后,方可将重瓦斯保护重新投入跳闸位置.(4)补油量要适宜,油位与变压器当时的油温相适应.(5)禁止从变压器下部截门补油,以防将变压器底部沉淀物冲起进入线圈内,影响变压器的绝缘和散热.7.变压器在什么情况下必须立即停止运行发生下述情况之一时,应立即将变压器停运处理:(1)变压器内部音响很大,很不正常,有爆裂声;(2)在正常负荷和冷却条件下,变压器上层油温异常,并不断上升;(3)油枕或防爆筒喷油;(4)严重漏油,致使油面低于油位计的指示限度;(5)油色变化过甚,油内出现碳质;(6)套管有严重的破损和放电现象;(7)变压器范围内发生人身事故,必须停电时;(8)变压器着火;(9)套管接头和引线发红,熔化或熔断.8.中性点不接地系统的电压互感器高压侧熔断器一相熔断与系统单相接地现象的相同点与不同点有哪些相同点:两者都可发接地信号.不同点:高压侧保险断一相时的现象,是断相电压降低很多,其它两相为正常相电压.单相接地时的现象,是断相电压指示为零,其它两相升高3倍.9.新装或大修后的主变压器投入前,为什么要求做全电压冲击试验冲击几次新装或大修后的主变压器投入运行前,要做全电压冲击试验.此外,空载变压器投入电网时,会产生励磁涌流.励磁涌流一般可达6--8倍的额定电流,经0.5--1秒后可能衰减到0.25--0.5倍额定电流,但是全部衰减的时间较长,大容量的变压器需要几十秒.由于励磁涌流能产生很大的电动力,所以冲击试验也是为了考核变压器的机械强度和继电保护装置动作的可靠程度.规程中规定,新安装的变压器冲击试验5次,大修后的变压器冲击试验3次,合格后方可投入运行.10.高压厂用母线电压互感器停,送电的操作原则是什么(1)停电操作原则:a.高压厂用工作电源运行时,应停用高压厂用BZT回路低电压跳闸压板,以防电压互感器停电后造成高压厂用工作电源开关跳闸.b.拉开高压厂用母线低电压保护直流铅丝,以防电压互感器停电后,造成高压厂用母线低电压保护误动,使高压厂用电动机跳闸.c.拉开高压厂用母线电压互感器二次铅丝.d.拉开高压厂用母线电压互感器二次插件.e.将高压厂用母线电压互感器小车拉出或拉开高压厂用母线电压互感器的一次刀闸.f.短路用于低压厂用BZT回路的高压厂用母线电压监视继电器接点,不致使相应的低压厂用BZT装置失效.(2)送电操作原则:送电操作与停电操作顺序相反.11.高压厂用母线电压互感器停,送电操作应注意什么高压厂用母线电压互感器停电时应注意下列事项:(1)停用电压互感器时应首先考虑该电压互感器所带继电保护及自动装置,为防止误动可将有关继电保护及自动装置或所用的直流电源停用.(2)当电压互感器停用时,应将二次侧熔断器取下.(3)然后将一次侧熔断器取下.(4)小车式或抽匣式电压互感器停电时还应将其小车或抽匣拉出,其二次插件同时拔出.高压厂用母线电压互感器送电时应注意下列事项:(1)应首先检查该电压互感器所带的继电保护及自动装置确在停用状态.(2)将电压互感器的一次侧熔断器投入.(3)将小车式或抽匣式电压互感器推至工作位置.(4)将电压互感器的二次侧熔断器投入.(5)将小车式或抽匣式电压互感器的二次插件投入.(6)启用停用的继电保护及自动装置或它们的直流电源.(7)电压互感器本身检修在送电前还应按规定测高低压绕组的绝缘状况.12.厂用变压器(工作变压器和备用变压器)都在什么情况下可以强送电(1)厂用变压器事故跳闸,如果没有联动,可以将备用的变压器强行投入.(2)厂用变压器限时过流动作,在没有备用电源的情况下,可以强送一次,不成功不得再送.13.有载调压变压器在运行中调整分接头时应注意的事项有哪些(1)应对附加油箱的油位加强监视.(2)应认真检查和记录有载调压装置的操作次数.(3)远方电动调整与就地手动调整不能同时进行.(4)调整时应注意分接头位置指示器指示正确,数字位于显示孔中间.(5)调整操作需要得到领导的命令,不准随意进行.(6)调整操作需由两人进行.(7)有载调压的变压器附加油箱的瓦斯保护需经常投入.(8)远方电动调整时应以短促`瞬动来进行.(9)变压器过负荷时不可频繁操作有载分接开关.(10)就地手动调整时要按照特定的操作顺序进行.14.高压厂用变压器在什么情况下可以强送电。

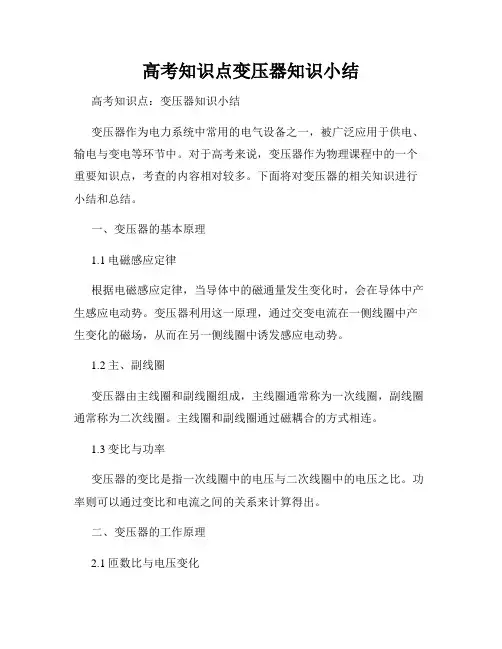

高考知识点变压器知识小结高考知识点：变压器知识小结变压器作为电力系统中常用的电气设备之一，被广泛应用于供电、输电与变电等环节中。

对于高考来说，变压器作为物理课程中的一个重要知识点，考查的内容相对较多。

下面将对变压器的相关知识进行小结和总结。

一、变压器的基本原理1.1电磁感应定律根据电磁感应定律，当导体中的磁通量发生变化时，会在导体中产生感应电动势。

变压器利用这一原理，通过交变电流在一侧线圈中产生变化的磁场，从而在另一侧线圈中诱发感应电动势。

1.2主、副线圈变压器由主线圈和副线圈组成，主线圈通常称为一次线圈，副线圈通常称为二次线圈。

主线圈和副线圈通过磁耦合的方式相连。

1.3变比与功率变压器的变比是指一次线圈中的电压与二次线圈中的电压之比。

功率则可以通过变比和电流之间的关系来计算得出。

二、变压器的工作原理2.1匝数比与电压变化根据电磁感应定律，主线圈和副线圈中的匝数之比等于电压的变比。

当主线圈中的匝数较多时，副线圈中的电压相对较低；反之，当副线圈中的匝数较多时，副线圈中的电压相对较高。

2.2功率与电流变化变压器通过改变线圈的匝数比，从而实现输入电压和输出电压的变化。

根据功率守恒定律，变压器输入功率等于输出功率，即输入电流与输出电流之比等于输出电压与输入电压之比。

三、变压器的分类与应用3.1按类型分类变压器可以根据其结构和工作原理进行分类。

常见的变压器类型包括功率变压器、配电变压器、隔离变压器、自耦变压器等。

3.2按用途分类根据不同的应用场景和需求，变压器可以用于变电站、电力供应与输电线路、电子设备等领域。

不同的分类主要基于变压器的功率输出和电压变化要求。

四、变压器的效率与损耗4.1变压器效率变压器的效率是指其输出功率与输入功率之比，通常用百分比表示。

变压器的效率与损耗密切相关，包括铜损、铁损和诱导电流损耗等。

4.2铜损与铁损铜损是由于主线圈和副线圈的电流通过导线中导致的损耗，是变压器中的主要损耗之一。

高中物理之变压器知识点8页1. 变压器的定义变压器是一种将交流电能从一个电路传递到另一个电路的装置，它主要由铁芯、一组线圈和外壳组成。

2. 变压器的工作原理变压器的工作原理基于电磁感应原理，当通入一定频率的交流电时，会在铁芯上产生一定大小的交变磁场。

磁场通过铁芯作用于另一个线圈中，产生感应电动势。

通过变换线圈的匝数比，可以实现将电压升高或降低的功效。

3. 变压器的结构和组成变压器主要由铁芯、一组或多组绕组和外壳组成。

铁芯是变压器的核心部分，它由铁片或硅钢片堆叠而成，具有高导磁性和低导电性的特点。

绕组是由导线固定在铁芯上，包括主绕组和辅助绕组，它们的匝数比决定了输出电压的大小。

外壳主要是为了保护变压器，并且通常使用非导电材料制成。

4. 变压器中电磁感应原理的运用变压器广泛用于电压升降、电能传输和隔离等领域。

常见的应用包括：（1）电力系统中的变压器，用于电能传输和降压/升压；（2）变频器中的变压器，用于调节交变电源的电压和频率；（3）音响系统中的变压器，用于隔离信号源和放大器；（4）电气焊接机中的变压器，用于产生高电压和高电流；6. 变压器的性能指标和参数变压器的性能指标和参数包括输入电压、输出电压、变比、效率、功率、绝缘电阻等。

其中，变比是变压器的重要参数之一，它是输入电压和输出电压之比。

7. 变压器的故障和维修常见的变压器故障包括短路、电气绝缘损坏、绕组断路等。

一旦出现故障，需要及时进行维修，通常需要检修铁芯、绕组、绝缘材料等。

在维修前需要对变压器进行安全检查，并采取相应措施，避免造成安全事故。

8. 变压器的安装和使用注意事项（1）根据变压器的规格和参数，选择正确的电源和负载；（2）变压器应放置平稳，严禁震动、晃动；（3）在使用变压器前，应先检查线路和绕组是否正常，确保安全；（4）变压器的周围应通风良好，并防止进入灰尘、潮湿等物质；（5）变压器在长期运行中应定期检查、维护和润滑，保持其正常运转。

高考物理变压器知识点有哪些高考物理考试中，变压器是一个非常重要的知识点。

这是因为变压器是一个应用非常广泛的电器，被广泛应用于许多不同的行业和领域中，比如电力、通信、工业和建筑等。

下面，本文将介绍高考物理中变压器的知识点。

1. 变压器的概念变压器是一个用来将电流的电压从一个水平转化为另一个水平的电器。

通俗来说，变压器就是用来将电压从高到低或从低到高转化的机器。

2. 变压器的工作原理当变压器工作时，输入端的交流电会产生磁场，这个磁场会穿过变压器的铁芯并进入输出端。

这个磁场的大小与输入端上的电流存在着直接的关系。

然后，输出端的线圈会感应到这个磁场，并因为感应而产生电压。

输出端上的电压大小与磁场强度的大小成正比，同时也与输入端电流的大小成正比。

因此，通过调整输入端的电流和输出端电压之间的比例，我们就可以控制输出端的电压。

3. 变压器的结构和类型变压器通常由一个铁芯和两个线圈组成。

其中，当输入端（或称为“原边”）线圈上的电流流过铁芯时，它会产生一个磁场，并激发输出端（或称为“副边”）线圈中的电流。

变压器可以分为许多不同的类型，包括单相变压器和三相变压器。

此外，也有许多不同种类的变压器，比如限流变压器、绕组变压器等。

4. 变压器的电压和电流计算当输入端线圈上的电流流过铁芯时，它会产生一个磁场，与此同时，磁场会向输出端的线圈传递。

这个磁场的强度与输入端的电流成正比。

同时，当磁场通过输出端的线圈时，它会诱导出一个电压。

此电压的大小取决于磁场强度的大小以及输出线圈上的匝数。

因此，我们可以根据变压器输入端电流大小和输出线圈上的匝数来计算输出端的电压。

另外，我们也可以根据输出端电压以及输出线圈上的匝数来计算输入端电流的大小。

5. 变压器的应用变压器广泛应用于电力传输、通信、工业和建筑等领域。

举个例子，电力系统中的变压器可用于将高电压输送到低电压，从而为家庭和工业提供电力。

此外，变压器还可用于网络通信、计算机设备、医疗器械和工业机器等领域。

物理变压器知识点归纳总结导言变压器是一种用来改变交流电压的电气设备，它可以将高压的电能通过电磁感应变换成低压的电能，或者将低压的电能通过电磁感应变换成高压的电能。

变压器在电力工业中起着非常重要的作用，它广泛应用于输电、配电和各种电子设备中。

了解变压器的工作原理和性能指标对于电气工程师和电力工作者来说至关重要。

本文将对变压器的相关知识点进行归纳总结，希望能够帮助读者更好地理解和应用变压器。

一、变压器的基本原理1. 电磁感应原理变压器的工作原理基于电磁感应现象，即当一个磁场发生变化时，就会在周围产生感应电流。

变压器中的主要元件是两个线圈，它们分别被称为原边线圈和副边线圈，原边线圈通常接入电源，副边线圈则接入负载。

当原边线圈中的电流发生变化时，就会在副边线圈中诱导出感应电流，从而改变副边线圈中的电压。

这就实现了电压的改变。

2. 变压器的结构变压器一般由铁芯和线圈组成。

铁芯是用来集中和导出磁场的材料，通常采用硅钢片或铁氧体材料制成。

线圈则是由绝缘导线绕制而成，用来产生主磁场和感应电流。

线圈的绕制方式决定了变压器的变压比，即原边线圈的匝数与副边线圈的匝数之比，这决定了电压的变化情况。

3. 变压器的工作原理变压器通过电磁感应原理来实现电压的变换。

当原边线圈中的电流发生变化时，就会在铁芯中产生主磁场，并诱导出副边线圈中的感应电流，从而改变副边线圈中的电压。

根据变压器的结构组成和工作原理，在实际应用中可以根据需要来设计不同类型的变压器，包括干式变压器、油浸式变压器、自耦变压器等。

二、变压器的性能指标1. 变压器的额定容量变压器的额定容量是指变压器能够持续运行的最大功率。

通常以千伏安（kVA）为单位来表示。

变压器的额定容量决定了它能够承受的负载大小，因此在选择和设计变压器时需要根据实际需求来确定额定容量。

2. 变压器的变压比变压器的变压比是指原边线圈的匝数与副边线圈的匝数之比。

通过变压比可以确定输入和输出电压之间的关系。
