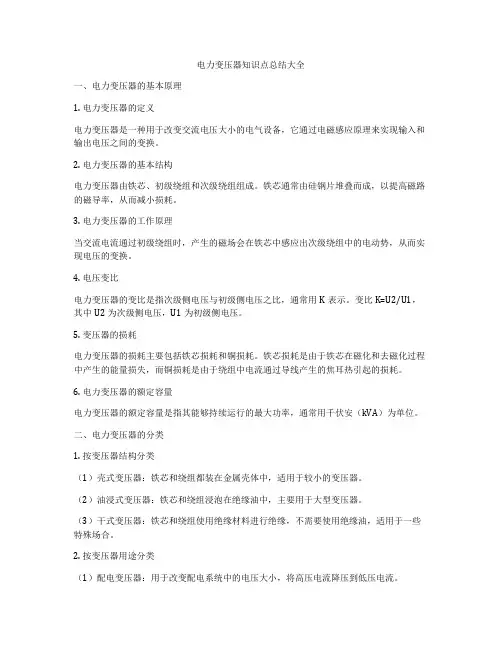

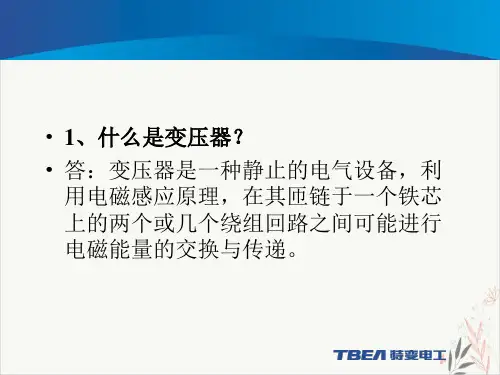

电力变压器知识点总结大全一、电力变压器的基本原理1. 电力变压器的定义电力变压器是一种用于改变交流电压大小的电气设备，它通过电磁感应原理来实现输入和输出电压之间的变换。

2. 电力变压器的基本结构电力变压器由铁芯、初级绕组和次级绕组组成。

铁芯通常由硅钢片堆叠而成，以提高磁路的磁导率，从而减小损耗。

3. 电力变压器的工作原理当交流电流通过初级绕组时，产生的磁场会在铁芯中感应出次级绕组中的电动势，从而实现电压的变换。

4. 电压变比电力变压器的变比是指次级侧电压与初级侧电压之比，通常用K表示。

变比K=U2/U1，其中U2为次级侧电压，U1为初级侧电压。

5. 变压器的损耗电力变压器的损耗主要包括铁芯损耗和铜损耗。

铁芯损耗是由于铁芯在磁化和去磁化过程中产生的能量损失，而铜损耗是由于绕组中电流通过导线产生的焦耳热引起的损耗。

6. 电力变压器的额定容量电力变压器的额定容量是指其能够持续运行的最大功率，通常用千伏安（kVA）为单位。

二、电力变压器的分类1. 按变压器结构分类（1）壳式变压器：铁芯和绕组都装在金属壳体中，适用于较小的变压器。

（2）油浸式变压器：铁芯和绕组浸泡在绝缘油中，主要用于大型变压器。

（3）干式变压器：铁芯和绕组使用绝缘材料进行绝缘，不需要使用绝缘油，适用于一些特殊场合。

2. 按变压器用途分类（1）配电变压器：用于改变配电系统中的电压大小，将高压电流降压到低压电流。

（2）整流变压器：用于整流设备中，将交流电压变为直流电压。

（3）隔离变压器：用于隔离电路，起到电气绝缘和电流传输作用。

3. 按变压器的配置分类（1）三相变压器：包括三相三线及三相四线变压器。

（2）单相变压器：只有一个次级绕组的变压器。

三、电力变压器的性能指标1. 额定容量：变压器能够持续运行的最大功率，通常以kVA为单位。

2. 额定电压：变压器的额定电压是指其标称电压，通常包括初级和次级两个数值。

3. 短路阻抗：变压器的短路阻抗是指其在短路条件下的阻抗大小，通常用百分比表示。

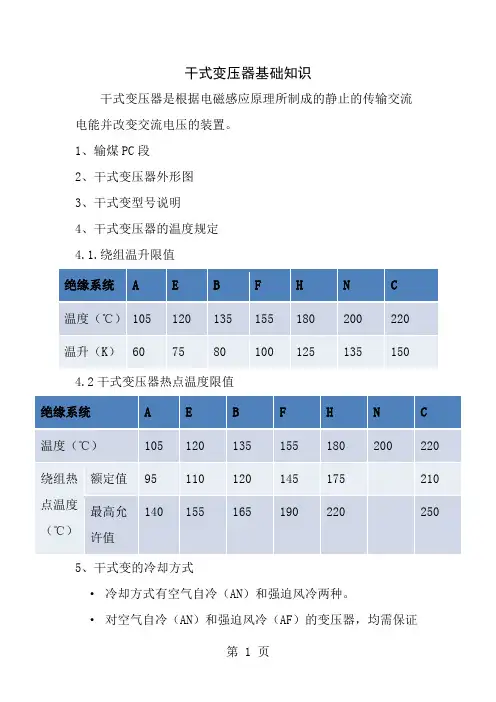

干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

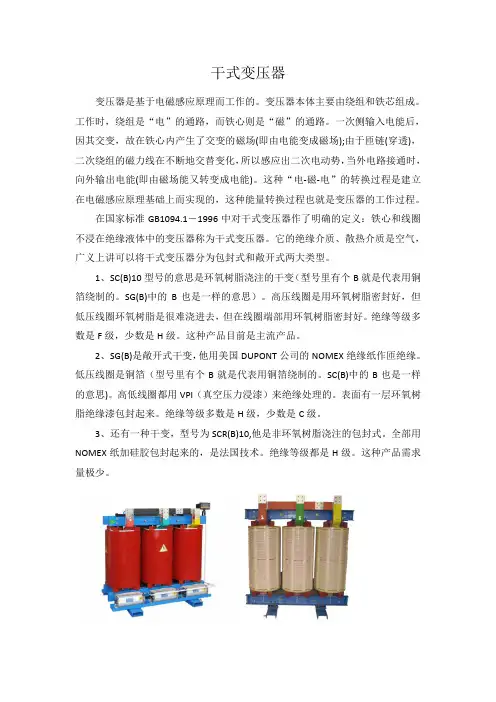

干式变压器变压器是基于电磁感应原理而工作的。

变压器本体主要由绕组和铁芯组成。

工作时，绕组是“电”的通路，而铁心则是“磁”的通路。

一次侧输入电能后，因其交变，故在铁心内产生了交变的磁场(即由电能变成磁场);由于匝链(穿透)，二次绕组的磁力线在不断地交替变化，所以感应出二次电动势，当外电路接通时，向外输出电能(即由磁场能又转变成电能)。

这种“电-磁-电”的转换过程是建立在电磁感应原理基础上而实现的，这种能量转换过程也就是变压器的工作过程。

在国家标准GB1094.1―1996中对干式变压器作了明确的定义：铁心和线圈不浸在绝缘液体中的变压器称为干式变压器。

它的绝缘介质、散热介质是空气，广义上讲可以将干式变压器分为包封式和敞开式两大类型。

1、SC(B)10型号的意思是环氧树脂浇注的干变（型号里有个B就是代表用铜箔绕制的。

SG(B)中的B也是一样的意思）。

高压线圈是用环氧树脂密封好，但低压线圈环氧树脂是很难浇进去，但在线圈端部用环氧树脂密封好。

绝缘等级多数是F级，少数是H级。

这种产品目前是主流产品。

2、SG(B)是敞开式干变，他用美国DUPONT公司的NOMEX绝缘纸作匝绝缘。

低压线圈是铜箔（型号里有个B就是代表用铜箔绕制的。

SC(B)中的B也是一样的意思)。

高低线圈都用VPI（真空压力浸漆）来绝缘处理的。

表面有一层环氧树脂绝缘漆包封起来。

绝缘等级多数是H级，少数是C级。

3、还有一种干变，型号为SCR(B)10,他是非环氧树脂浇注的包封式。

全部用NOMEX纸加硅胶包封起来的，是法国技术。

绝缘等级都是H级。

这种产品需求量极少。

干式变压器的优点：1.安全，难燃防火，防爆，无污染，可直接安装在负荷中心；2.免维护，综合运行成本低；3.防潮性能好，可在100％湿度下正常运行，停运后不经预干燥即可投入运行；4.损耗低、局部放电量低、噪音小，散热能力强，强迫风冷条件下可以150％额定负载运行；5.配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障；6.体积小，重量轻，占地空间少，安装费用低。

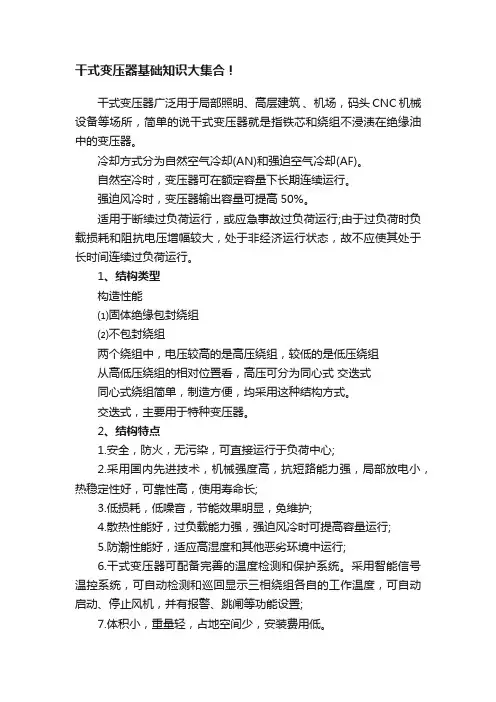

干式变压器基础知识大集合！干式变压器广泛用于局部照明、高层建筑、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

1、结构类型构造性能⑴固体绝缘包封绕组⑵不包封绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

2、结构特点1.安全，防火，无污染，可直接运行于负荷中心;2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长;3.低损耗，低噪音，节能效果明显，免维护;4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;5.防潮性能好，适应高湿度和其他恶劣环境中运行;6.干式变压器可配备完善的温度检测和保护系统。

采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;7.体积小，重量轻，占地空间少，安装费用低。

铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式⑴缠绕;⑵环氧树脂加石英砂填充浇注;⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

高压绕组一般采用多层圆筒式或多层分段式结构。

3、形式⒈开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。

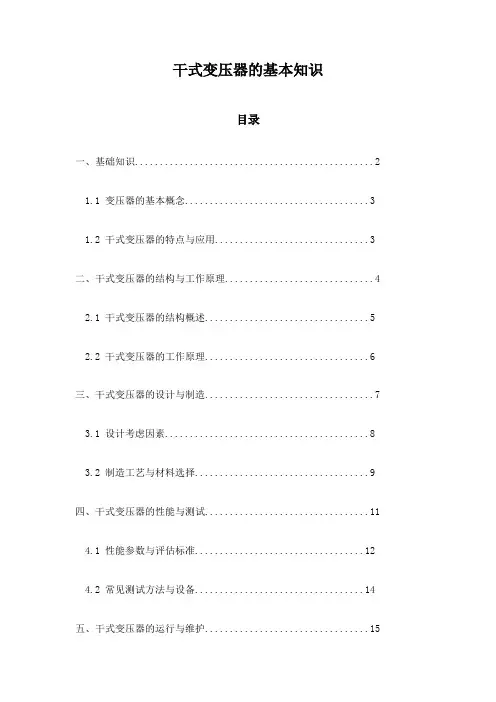

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值4.2干式变压器热点温度限值5、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

•干式变温控仪显示正常，参数设置正确。

•检查变压器箱体和铁芯是否已永久性接地，箱体门闭锁正常。

•变压器投入运行前，根据变压器铭牌和分接指示牌已将分接片调到合适位置。

•变压器试验合格。

8、干式变压器投运前试验•测量绕组在所有分接位置下的直流电阻。

•按《交接试验标准》规定进行极性的判定和测量绕组在所有分接下的电压比，并进行联结组标号的判定。

•线圈绝缘电阻的测试，一般情况下（温度20～30℃，湿度≤90%），测量时用2500V兆欧表，线圈对地绝缘电阻符合下表要求：•一般情况绝缘电阻值不小于2MΩ/1KV额定电压（一分钟25℃时的读数）•外施工频耐压试验，试验电压为出厂试验电压的85%。
