35kv干式变压器手册前言35kV干式变压器是一种常见的电力配电设备，广泛应用于各类电力系统中。

本手册旨在为使用者提供关于35kV干式变压器的相关信息和操作指南，以帮助用户正确使用和维护该设备，确保其工作正常、高效、安全。

1. 概述1.1 35kV干式变压器的基本原理35kV干式变压器是一种采用干式绝缘材料的变压器，其主要由高压绕组、低压绕组、铁芯和外壳组成。

其工作原理是通过电磁感应将高压侧的交流电能转换为低压侧的交流电能。

1.2 35kV干式变压器的特点35kV干式变压器相比于油浸式变压器具有许多优点：- 干式绝缘材料，无需维护和更换绝缘油。

- 防火性能好，适用于大型建筑、地铁及核电站等特殊场所。

- 环保无污染，不会产生有害物质，符合现代环保要求。

- 体积小、重量轻，便于安装和运输。

2. 设备规范2.1 35kV干式变压器的技术参数- 额定容量：35kV干式变压器的额定容量通常以千伏安（kVA）为单位，表示该变压器所能承载的最大负荷；- 额定电压：高压侧和低压侧的额定电压分别表示变压器的输入和输出电压；- 短路阻抗：表示变压器短路条件下的阻抗值，决定了变压器的运行稳定性和负载能力。

2.2 安全操作注意事项- 使用者在操作35kV干式变压器之前，应了解并遵守相关的安全操作规程和操作手册；- 变压器所处的安装场所应符合相关的安全标准，确保通风良好、温度适宜；- 使用者在进行检修和维护工作时，必须使用合适的个人防护装备，并断开电源；- 遇到突发情况或异常现象时，应立即停止使用并寻求专业人士的帮助。

3. 运行与维护3.1 变压器的启动与停运- 启动：在启动35kV干式变压器之前，应先检查设备的连接是否可靠，再逐步启动高压侧和低压侧电源；- 停运：停运变压器前，应先切断输入电源，并等待设备冷却后再进行维护和检修。

3.2 变压器的日常维护- 温度检测：定期检测变压器的温度，确保其正常运行，并注意温升是否过高；- 绝缘检测：定期进行绝缘电阻测试，检查绝缘是否完好；- 清洁保养：保持变压器的外表清洁，防止灰尘和杂物堆积。

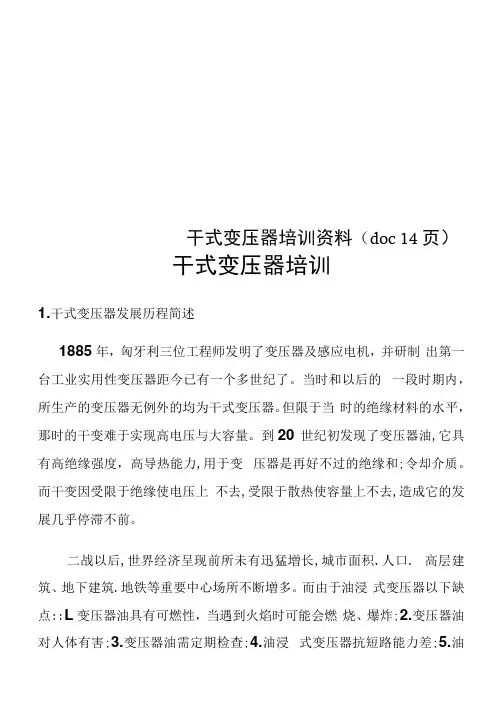

干式变压器培训资料（doc 14 页）干式变压器培训1. 干式变压器发展历程简述1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。

当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。

但限于当时的绝缘材料的水平，那时的干变难于实现高电压与大容量。

到20 世纪初发现了变压器油,它具有高绝缘强度，高导热能力,用于变压器是再好不过的绝缘和;令却介质。

而干变因受限于绝缘使电压上不去,受限于散热使容量上不去,造成它的发展几乎停滞不前。

二战以后,世界经济呈现前所未有迅猛増长,城市面积.人口. 高层建筑、地下建筑.地铁等重要中心场所不断増多。

而由于油浸式变压器以下缺点::L变压器油具有可燃性，当遇到火焰时可能会燃烧、爆炸;2.变压器油对人体有害;3.变压器油需定期检查;4.油浸式变压器抗短路能力差;5.油浸式变压器密封性能不良且宜老化•在运行场所渗漏油严重■影响设备安全运行周时影响环境;氐油浸式变压器绝缘等级低，按A级绝缘设计、制造。

油浸式变压器现场常见故障:h由于绝缘受潮■绝缘老化和变压器油劣化等将导致变压器绝缘降低;2.由于表面潮湿加之尘埃■盐分等致使变压器套管脏污引起套管闪络，同时由于赃物吸水后导电性能提高使泄漏増加，引起表面放电后导致击穿;3.由于油标管■呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4■当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5.由于运行中存在渗漏油.缺油等现象,导致运行中必需采取补油措施。

由于油浸式变压器上面种种的缺点.因而人们迫切需要一种既能深入负荷中心.又能防火・防爆并且环保性能好的变压器。

自〔964年德国AEG公司研制出第_台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段•与此同时.美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类.一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。

干式变压器基础知识大集合！干式变压器广泛用于局部照明、高层建筑、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

1、结构类型构造性能⑴固体绝缘包封绕组⑵不包封绕组两个绕组中，电压较高的是高压绕组，较低的是低压绕组从高低压绕组的相对位置看，高压可分为同心式交迭式同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

2、结构特点1.安全，防火，无污染，可直接运行于负荷中心;2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长;3.低损耗，低噪音，节能效果明显，免维护;4.散热性能好，过负载能力强，强迫风冷时可提高容量运行;5.防潮性能好，适应高湿度和其他恶劣环境中运行;6.干式变压器可配备完善的温度检测和保护系统。

采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置;7.体积小，重量轻，占地空间少，安装费用低。

铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式⑴缠绕;⑵环氧树脂加石英砂填充浇注;⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)。

高压绕组一般采用多层圆筒式或多层分段式结构。

3、形式⒈开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。
