变压器保护基本知识

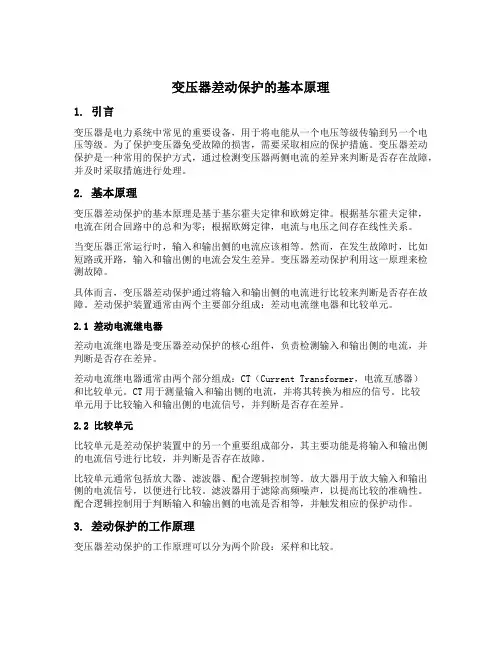

变压器差动保护的基本原理1. 引言变压器是电力系统中常见的重要设备，用于将电能从一个电压等级传输到另一个电压等级。

为了保护变压器免受故障的损害，需要采取相应的保护措施。

变压器差动保护是一种常用的保护方式，通过检测变压器两侧电流的差异来判断是否存在故障，并及时采取措施进行处理。

2. 基本原理变压器差动保护的基本原理是基于基尔霍夫定律和欧姆定律。

根据基尔霍夫定律，电流在闭合回路中的总和为零；根据欧姆定律，电流与电压之间存在线性关系。

当变压器正常运行时，输入和输出侧的电流应该相等。

然而，在发生故障时，比如短路或开路，输入和输出侧的电流会发生差异。

变压器差动保护利用这一原理来检测故障。

具体而言，变压器差动保护通过将输入和输出侧的电流进行比较来判断是否存在故障。

差动保护装置通常由两个主要部分组成：差动电流继电器和比较单元。

2.1 差动电流继电器差动电流继电器是变压器差动保护的核心组件，负责检测输入和输出侧的电流，并判断是否存在差异。

差动电流继电器通常由两个部分组成：CT（Current Transformer，电流互感器）和比较单元。

CT用于测量输入和输出侧的电流，并将其转换为相应的信号。

比较单元用于比较输入和输出侧的电流信号，并判断是否存在差异。

2.2 比较单元比较单元是差动保护装置中的另一个重要组成部分，其主要功能是将输入和输出侧的电流信号进行比较，并判断是否存在故障。

比较单元通常包括放大器、滤波器、配合逻辑控制等。

放大器用于放大输入和输出侧的电流信号，以便进行比较。

滤波器用于滤除高频噪声，以提高比较的准确性。

配合逻辑控制用于判断输入和输出侧的电流是否相等，并触发相应的保护动作。

3. 差动保护的工作原理变压器差动保护的工作原理可以分为两个阶段：采样和比较。

3.1 采样阶段在采样阶段，差动电流继电器通过CT对输入和输出侧的电流进行采样，并将其转换为相应的信号。

这些信号通常是模拟信号，需要经过放大和滤波处理后才能进行比较。

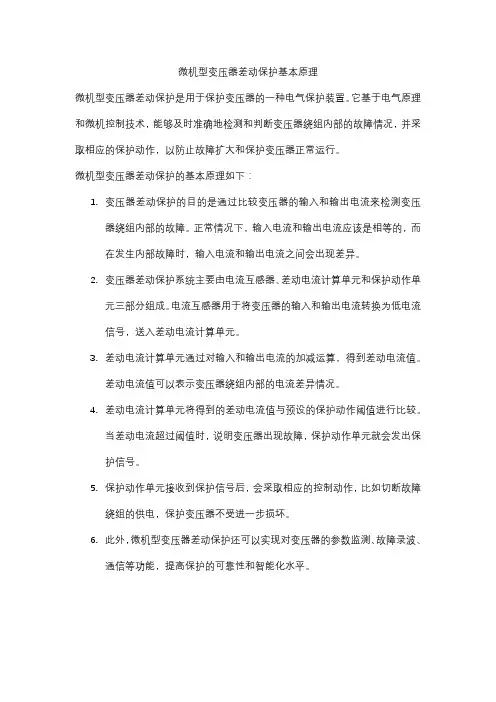

微机型变压器差动保护基本原理
微机型变压器差动保护是用于保护变压器的一种电气保护装置。

它基于电气原理和微机控制技术，能够及时准确地检测和判断变压器绕组内部的故障情况，并采取相应的保护动作，以防止故障扩大和保护变压器正常运行。

微机型变压器差动保护的基本原理如下：
1.变压器差动保护的目的是通过比较变压器的输入和输出电流来检测变压
器绕组内部的故障。

正常情况下，输入电流和输出电流应该是相等的，而
在发生内部故障时，输入电流和输出电流之间会出现差异。

2.变压器差动保护系统主要由电流互感器、差动电流计算单元和保护动作单
元三部分组成。

电流互感器用于将变压器的输入和输出电流转换为低电流
信号，送入差动电流计算单元。

3.差动电流计算单元通过对输入和输出电流的加减运算，得到差动电流值。

差动电流值可以表示变压器绕组内部的电流差异情况。

4.差动电流计算单元将得到的差动电流值与预设的保护动作阈值进行比较。

当差动电流超过阈值时，说明变压器出现故障，保护动作单元就会发出保
护信号。

5.保护动作单元接收到保护信号后，会采取相应的控制动作，比如切断故障
绕组的供电，保护变压器不受进一步损坏。

6.此外，微机型变压器差动保护还可以实现对变压器的参数监测、故障录波、
通信等功能，提高保护的可靠性和智能化水平。

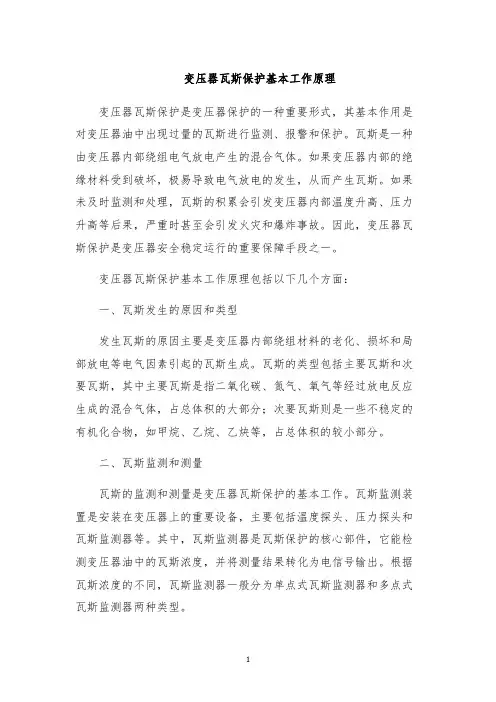

变压器瓦斯保护基本工作原理变压器瓦斯保护是变压器保护的一种重要形式，其基本作用是对变压器油中出现过量的瓦斯进行监测、报警和保护。

瓦斯是一种由变压器内部绕组电气放电产生的混合气体。

如果变压器内部的绝缘材料受到破坏，极易导致电气放电的发生，从而产生瓦斯。

如果未及时监测和处理，瓦斯的积累会引发变压器内部温度升高、压力升高等后果，严重时甚至会引发火灾和爆炸事故。

因此，变压器瓦斯保护是变压器安全稳定运行的重要保障手段之一。

变压器瓦斯保护基本工作原理包括以下几个方面：一、瓦斯发生的原因和类型发生瓦斯的原因主要是变压器内部绕组材料的老化、损坏和局部放电等电气因素引起的瓦斯生成。

瓦斯的类型包括主要瓦斯和次要瓦斯，其中主要瓦斯是指二氧化碳、氮气、氧气等经过放电反应生成的混合气体，占总体积的大部分；次要瓦斯则是一些不稳定的有机化合物，如甲烷、乙烷、乙炔等，占总体积的较小部分。

二、瓦斯监测和测量瓦斯的监测和测量是变压器瓦斯保护的基本工作。

瓦斯监测装置是安装在变压器上的重要设备，主要包括温度探头、压力探头和瓦斯监测器等。

其中，瓦斯监测器是瓦斯保护的核心部件，它能检测变压器油中的瓦斯浓度，并将测量结果转化为电信号输出。

根据瓦斯浓度的不同，瓦斯监测器一般分为单点式瓦斯监测器和多点式瓦斯监测器两种类型。

三、瓦斯报警和保护瓦斯报警和保护是指对瓦斯监测到的过量瓦斯或连续上升的瓦斯浓度进行警告和保护。

一般来说，瓦斯浓度超过标准值时，瓦斯监测器会输出相应的电信号，触发瓦斯报警和保护装置。

瓦斯报警和保护装置的类型多种多样，包括机械报警器、声光报警器、继电器保护器等。

其中，继电器保护器是一种常见的瓦斯保护装置，它能根据瓦斯监测器传来的电信号，启动相应的继电器，切断变压器的电源，避免进一步的危险。

变压器瓦斯保护是一项对变压器安全稳定运行起着重要保障作用的技术。

其基本工作原理包括瓦斯发生的原因和类型、瓦斯监测和测量以及瓦斯报警和保护等重要过程。

变压器差动保护的基本原理
变压器差动保护是一种常用的电力系统保护方式，主要用于检测变压器的内部故障。

其基本原理如下：
差动保护是通过比较变压器的输入端和输出端的电流差值来实现的。

正常情况下，输入端和输出端的电流应当相等，因为变压器是一个能量转换设备，输入端的电流应当等于输出端的电流（不考虑损耗）。

如果发生内部故障，例如短路或绕组断线，就会导致输入端和输出端的电流不相等。

差动保护系统的基本组成包括电流互感器、比率变压器、差动继电器和保护装置。

电流互感器用于测量输入端和输出端的电流，传输给差动继电器进行比较。

比率变压器用于调整输入端和输出端电流的比例，以匹配差动继电器的输入要求。

当差动继电器检测到输入端和输出端的电流差值超过设定的阈值时，保护装置将触发，切断故障区域的电源，防止进一步损坏。

变压器差动保护的优点是能够快速、准确地检测到内部故障，并迅速采取保护措施，保证电力系统的安全稳定运行。

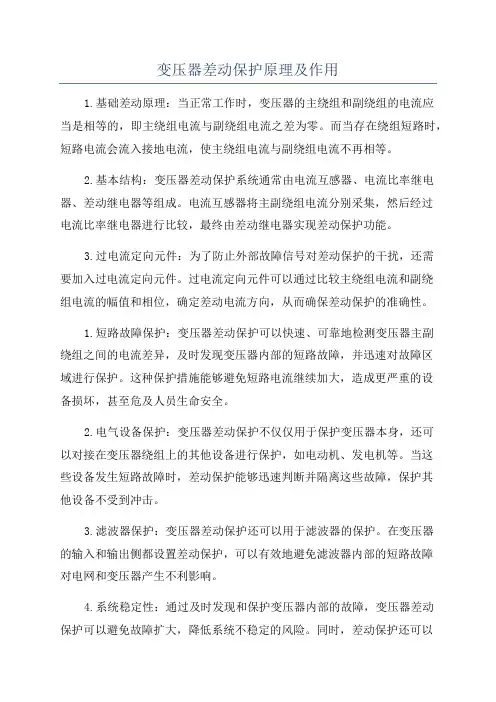

变压器差动保护原理及作用1.基础差动原理：当正常工作时，变压器的主绕组和副绕组的电流应当是相等的，即主绕组电流与副绕组电流之差为零。

而当存在绕组短路时，短路电流会流入接地电流，使主绕组电流与副绕组电流不再相等。

2.基本结构：变压器差动保护系统通常由电流互感器、电流比率继电器、差动继电器等组成。

电流互感器将主副绕组电流分别采集，然后经过电流比率继电器进行比较，最终由差动继电器实现差动保护功能。

3.过电流定向元件：为了防止外部故障信号对差动保护的干扰，还需要加入过电流定向元件。

过电流定向元件可以通过比较主绕组电流和副绕组电流的幅值和相位，确定差动电流方向，从而确保差动保护的准确性。

1.短路故障保护：变压器差动保护可以快速、可靠地检测变压器主副绕组之间的电流差异，及时发现变压器内部的短路故障，并迅速对故障区域进行保护。

这种保护措施能够避免短路电流继续加大，造成更严重的设备损坏，甚至危及人员生命安全。

2.电气设备保护：变压器差动保护不仅仅用于保护变压器本身，还可以对接在变压器绕组上的其他设备进行保护，如电动机、发电机等。

当这些设备发生短路故障时，差动保护能够迅速判断并隔离这些故障，保护其他设备不受到冲击。

3.滤波器保护：变压器差动保护还可以用于滤波器的保护。

在变压器的输入和输出侧都设置差动保护，可以有效地避免滤波器内部的短路故障对电网和变压器产生不利影响。

4.系统稳定性：通过及时发现和保护变压器内部的故障，变压器差动保护可以避免故障扩大，降低系统不稳定的风险。

同时，差动保护还可以提供故障信息，有助于运维人员及时采取措施进行维修，保证电网的运行安全和稳定。

总之，变压器差动保护是一种重要的保护装置，通过检测变压器主副绕组之间的电流差异，实现对变压器及相关设备的短路故障保护，不仅能够避免设备损坏和人员安全事故的发生，还有助于提高电网的稳定性和可靠性。

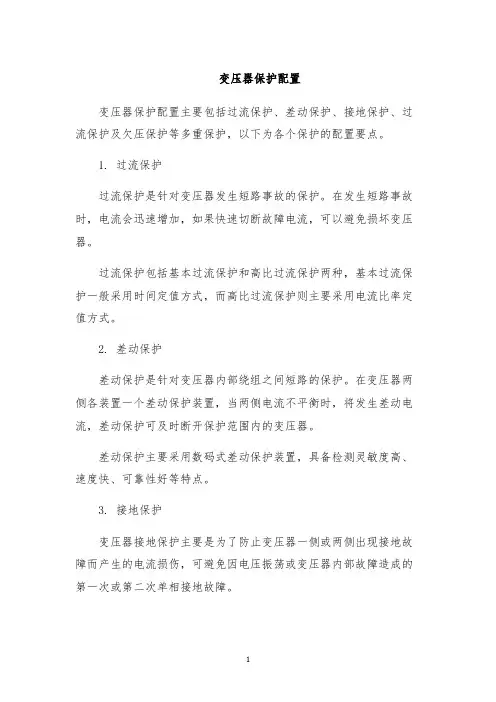

变压器保护配置
变压器保护配置主要包括过流保护、差动保护、接地保护、过流保护及欠压保护等多重保护，以下为各个保护的配置要点。

1. 过流保护
过流保护是针对变压器发生短路事故的保护。

在发生短路事故时，电流会迅速增加，如果快速切断故障电流，可以避免损坏变压器。

过流保护包括基本过流保护和高比过流保护两种，基本过流保护一般采用时间定值方式，而高比过流保护则主要采用电流比率定值方式。

2. 差动保护
差动保护是针对变压器内部绕组之间短路的保护。

在变压器两侧各装置一个差动保护装置，当两侧电流不平衡时，将发生差动电流，差动保护可及时断开保护范围内的变压器。

差动保护主要采用数码式差动保护装置，具备检测灵敏度高、速度快、可靠性好等特点。

3. 接地保护
变压器接地保护主要是为了防止变压器一侧或两侧出现接地故障而产生的电流损伤，可避免因电压振荡或变压器内部故障造成的第一次或第二次单相接地故障。

接地保护一般采用零序电流保护，若零序电流达到设定值，保护零序导线及相关设备将立即切断故障电路，时限较短，保护性能更高。

4. 过流保护及欠压保护
过电流保护和欠压保护是保证变压器正常运行的关键保护。

过电流保护用于检测变压器运行时电流的异常变化，及时发现故障电路并作出限制保护，防止变压器过热或烧毁。

欠压保护用于检测变压器的电压是否低于设定值，如果是，则及时切断电源，保护变压器。

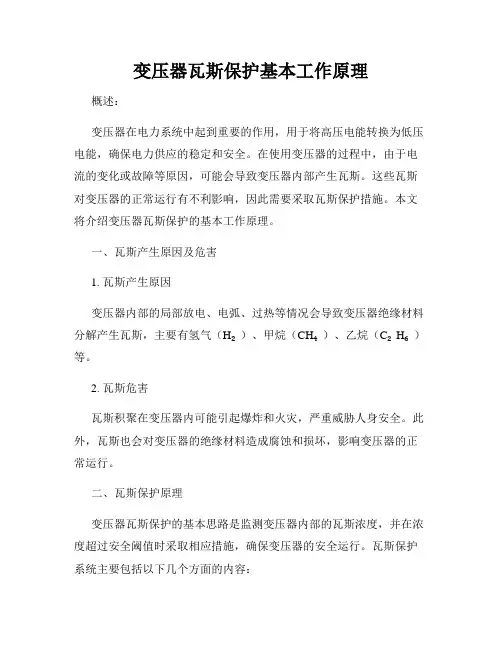

变压器瓦斯保护基本工作原理概述：变压器在电力系统中起到重要的作用，用于将高压电能转换为低压电能，确保电力供应的稳定和安全。

在使用变压器的过程中，由于电流的变化或故障等原因，可能会导致变压器内部产生瓦斯。

这些瓦斯对变压器的正常运行有不利影响，因此需要采取瓦斯保护措施。

本文将介绍变压器瓦斯保护的基本工作原理。

一、瓦斯产生原因及危害1. 瓦斯产生原因变压器内部的局部放电、电弧、过热等情况会导致变压器绝缘材料分解产生瓦斯，主要有氢气（H₂）、甲烷（CH₄）、乙烷（C₂H₆）等。

2. 瓦斯危害瓦斯积聚在变压器内可能引起爆炸和火灾，严重威胁人身安全。

此外，瓦斯也会对变压器的绝缘材料造成腐蚀和损坏，影响变压器的正常运行。

二、瓦斯保护原理变压器瓦斯保护的基本思路是监测变压器内部的瓦斯浓度，并在浓度超过安全阈值时采取相应措施，确保变压器的安全运行。

瓦斯保护系统主要包括以下几个方面的内容：1. 瓦斯浓度检测瓦斯浓度检测是瓦斯保护的核心，主要通过传感器对变压器内部瓦斯的浓度进行实时监测。

常用的检测方法有红外线吸收法、气体电化学法等。

传感器通常安装在变压器油箱内或与变压器相连的瓦斯检测柜中。

2. 阈值设定根据变压器的型号、额定容量和使用环境等因素，确定适用于该变压器的瓦斯浓度阈值。

一般情况下，阈值设定为危险浓度的一定百分比，例如危险浓度的50%。

3. 报警与信号传输当瓦斯浓度超过设定阈值时，瓦斯保护系统会触发报警并通过合适的信号传输方式将报警信息发送给运维人员。

传输方式可以有声音报警、光纤传输、无线传输等。

4. 保护措施当瓦斯浓度超过设定阈值时，瓦斯保护系统会采取相应的保护措施。

常见的保护措施包括：- 启动抽风系统：将变压器内的瓦斯排出，降低瓦斯浓度。

- 切断电源：避免在瓦斯浓度过高时继续供电，减少爆炸和火灾的风险。

- 发出警报：提醒运维人员及时处理问题，并确保人员安全。

5. 数据记录与分析瓦斯保护系统会记录瓦斯浓度的变化情况，定期或实时地将数据上传给监测中心。

变压器差动保护的基本原理变压器差动保护是为了防止变压器出现内部短路或开路故障而设计的保护装置。

其基本原理是通过比较变压器主、副侧电流的差值来判断是否发生了故障，并在故障发生时及时切断故障电流，保护变压器安全运行。

变压器差动保护系统一般由变压器差动保护继电器、CT（电流互感器）和通讯装置等组成。

其中，CT用于测量变压器主、副侧电流，继电器则根据测得的电流大小进行比较和判断。

具体来说，变压器差动保护系统的基本原理如下：1. 差动电流比较：变压器主、副侧电流经过CT进行测量，然后输入继电器中进行差动电流比较。

差动电流是指主、副侧电流的差值（即I差=I主-I副），正常情况下，变压器主、副侧电流经CT测得的差值应该为几乎为零。

2. 差动保护动作条件：当差动电流的绝对值大于设定的保护定值时，即I差>保护定值，继电器会判定为故障发生，进行相应的动作。

3. 过流保护功能：为了防止误动作，差动保护系统还配备了过流保护功能。

当变压器出现过负荷或短路故障时，主、副侧电流都会增大，此时继电器可通过过流保护功能来判断是否发生故障。

4. 保护范围设置：为了适应不同变压器的实际运行情况，差动保护系统还需要进行保护范围的设置。

保护范围一般由变比误差、CT与继电器的标定值、远动距离等多个因素综合考虑而来。

5. 通讯功能：为了实现远程监控和遥控功能，差动保护系统还需要配备通讯装置，将保护继电器的状态和故障信息传输到监控中心。

总的来说，变压器差动保护的基本原理即是通过比较变压器主、副侧电流的差值，判断电流差值是否超过设定值，从而判定是否发生故障。

差动保护系统通过准确测量和及时切除故障电流，保护变压器安全运行。

同时，为了提高保护的可靠性和灵敏度，差动保护系统还可配备过流保护功能，并具备通讯功能实现远程监控和遥控。

变压器差动保护的基本原理
变压器差动保护的基本原理是通过对比变压器两侧电流的差值来判断是否存在故障。

差动保护装置通过将变压器两侧电流互相比较，如果两侧电流差值超过设定的阈值，即认为存在故障。

以下为具体的差动保护工作原理：
1. 差动电流计算：差动保护装置会分别测量变压器的高压侧和低压侧电流，并将两侧电流进行相减，得到差动电流值。

2. 零序电流过滤：在差动保护装置中还会对变压器的零序电流进行过滤，因为零序电流会对差动保护的准确性造成干扰。

3. 相位差检测：差动保护装置会检测变压器两侧电流的相位差，如果相位差超过设定的范围，即可能存在故障。

4. 阻抗滤波：为了提高差动保护的鲁棒性和灵敏性，差动保护装置通常会使用阻抗滤波器来滤除高频噪声和谐波。

5. 工作逻辑：差动保护装置会根据设定的差动电流阈值和相位差范围来判断是否存在故障。

如果差动电流超过阈值或者相位差超过范围，保护装置会发出报警信号或者执行故障切除动作，保护变压器的安全运行。

综上所述，变压器差动保护依靠对变压器两侧电流的差值进行监测和判断，通过特定的算法和逻辑来实现对变压器故障的及时保护。

变压器差动保护基本原理
1 变压器差动保护
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，是主变吸收故障线路的电流的原理。

变压器差动保护的基本原理
是通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，则说明发生了故障，为了保障设备不受到损坏而采取断开操作，从而
减少可能受损的部分及保护整个配电网络安全。

2 变压器差动保护原理
变压器差动保护基于主变电流平衡原理，当变压器的电流不平衡时，即产生了潜在的危险，可能发生的危害是由于变压器构成的元件
的局部过热导致的危险。

当发生短路或其他过载故障时，被损坏的线
路的电流大大超过正常电流，另一侧的电流减少或甚至消失，因此两
侧电流之间就产生了不平衡，此时就会触发变压器差动保护装置，通
过控制跳开保护装置断开故障线路，从而有效的保护变压器的安全运行，同时也对其它的设备也具有保护作用。

3 变压器差动保护机制
变压器差动保护机制的工作基本原理是将变压器的两端的电流被
分开检测统计，并将两路电流的差值越小，或者状况接近于一致，就
表示差动保护装置处于正常状态，而当两路电流之间存在差别时，说
明发生故障，变压器差动保护器就会触发，进行断开操作，以保护变
压器及其它设备不受损坏。

4 小结
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，它通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，就会触发变压器差动保护器进行断开操作，准确的判断故障的类型，为变压器及其它设备的安全运行提供有效的防护。
