当前位置：文档之家 › 丙烯酸树脂ppt课件

丙烯酸树脂ppt课件

  • 格式：ppt
  • 大小：271.00 KB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

丙烯酸树脂及其应用ppt课件

丙烯酸树脂及其应用ppt课件

L型中酸和酯的比例为 1:1，S型中则约为1:2
Eudragit L/S100
丙烯酸树脂及其应用
如果片芯是强酸弱碱盐，药物遇水会溶解，释 放出 H+ 离子，渗入包衣，增强包衣的抗酸能 力，延缓肠液对包衣的溶解；
如果片芯是强碱弱酸盐，药物遇水会溶解，释 放出 OH- 离子，渗入包衣，削弱包衣的抗酸能 力，加速肠液对包衣的溶解。
丙烯酸树脂及其应用
丙烯酸树脂及其应用
目录
1
材料介绍
2
材料制备
3
材料应用
丙烯酸树脂及其应用
材料介绍
概述
分类
结构 及性
能
理化 性质

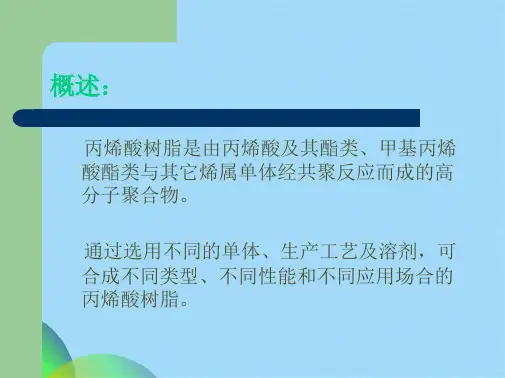

概述
丙烯酸树脂及其应用
丙烯酸树脂是由丙烯酸、甲基丙烯酸及其酯类按不 同的比例共聚而成的一类高分子聚合物，具有安全、 稳定、惰性及无刺激等优点。
药用丙烯酸树脂包括两类共聚物：一是甲基丙烯酸 共聚物，二是甲基丙烯酸甲酯共聚物。
丙烯酸树脂及其应用
药用丙烯酸树脂的化学组成和相应牌号
分类
丙烯酸树脂及其应用
按制造原料(单体)分类
本体聚合 二元聚合：Eudragit NE 30D（丙烯酸乙酯和甲基丙烯
酸甲酯（2：1）共聚物） 与其它高分子混合：尤特奇 RD 100(聚甲基丙烯酸铵酯
Ⅰ和羟甲基纤维素钠（9：1）混合物)
主要特性： ① 分散相颗粒的粒径介于1 0～1 000nm。外观呈乳状。 ② 固体含量高，丙烯酸树脂水分散体包衣液固体含量可
高达10％一1 5％。 ③ 粘度小，因此包衣操作效率较高。 ④ 和聚合物有机溶液包衣相比，使用安全，不存在环境
污染问题。
丙烯酸树脂及其应用
丙烯酸树脂及其应用

丙烯酸树脂ppt课件

丙烯酸树脂ppt课件
13
9 丙烯酸酯类功自由基聚 合活性高，广泛用于不饱和涂料，光固化涂料得扩链、 交联剂。如：
14
O
O
CH2 CH C OCH2CH2O C CH CH2
O
O
CH2 CH C O (CH2CH2O)2 C CH CH2
O
O
CH2 CH C OCH2 CH CH2
COCH3 CN
COCH2CH2OH
O
O
该树脂可单独成膜，也可添加HDI三聚体交联成膜，性能更 佳，成为聚氨酯改性丙烯酸涂料。
8
6 粉末状树脂的合成
6.1 溶液聚合沉降法
聚合方法与溶液聚合相同，只后处理方法不同。 在5节中所得树脂溶液中加入不良溶剂，如乙醇、水。 聚合物沉淀析出，洗涤、烘干、粉碎，可用于粉末涂 料配方。
反应式：
CH2
O CHC OH + CH3CH2
C(CH2OH)3
[H+]
CH3CH2C
O (CH2OC CH CH2)3 + 3 H2O
酯化：268kg三羟甲基丙烷，475kg丙烯酸，9.2kg对 甲氧基苯酸，2kg氧化亚铜，800升苯，投入反应釜， 搅拌，升温70 ℃左右，滴加浓硫酸（约30kg），10分 钟加完，控温80左右，回流脱水，约出水108kg，无出 水时为终止，约5h。
O
O
CH2 CHC OH CH2 CC OH 及其钠盐
CH3
O
O
CH2 CHC OCH2CH2OH CH2 CHC NH2 等
11
合成方法：有机溶剂作介质聚合，在中和，水 分散，馏出溶剂，不能直接水分散聚合。
水溶性树脂的固化 自身成膜，多价金属离子络合交联，封闭型异氰 酸酯开封交联低分子中和剂挥发，产生羧基交联。

丙烯酸树脂ppt课件

丙烯酸树脂ppt课件
（1）向溶剂转移 （2）向单体转移 （3）向聚合物转移 （4）向引发剂和链调节剂转移
6
第二节 原材料
一 聚合单体
1 常用单体
7
8
2 单体与漆膜性能的关系
9
3 单体中聚合物的检验
单体储运中可能生成聚合物，含有聚合物的单体不能使用，否则将影响成 品质量，检验单体中是否有聚合物，是保证产品质量的前提。测定时利用聚合 物在某些溶剂中不溶解，选择适当的溶剂将单体稀释，不溶的聚合物析出，会 使混合液发生浑浊仅反应出单体中含有聚合物。
15
四 溶剂和链调节剂
所选的溶剂必须能很好地溶解单体，引发剂，链调节剂和反应生成的聚合物， 使反应始终在均一体系中进行，并且能使反应混合物有较底的粘度。
常用的溶剂：芳烃（甲苯，二甲苯） 酯类（醋酸乙酯，醋酸丁酯 等） 高沸点醇（丁醇） 酮（甲乙酮） 酮醇（二丙酮醇）
16
为了得到较高固体分和较底粘度的树脂，常用链调节剂 来控制分子量。
二、接枝共聚──将不同组成和结构的两种共聚物通过共价键结合在一起，
从而大大改变了由机械混合在一起的该两种共聚物的性能。
三、互穿网络──把不具有化学键联接的聚合物分子联锁在一起。
19
四 溶剂型丙烯酸树脂的制造工艺
┍ 本体聚合 （合成的树脂分子量大，采用少） 聚合方法 ┥ 溶液聚合 ┑
│ 悬浮聚合 ┝ 涂料工业常用的方法 ┕ 乳液聚合 ┙
11
阻聚剂去除方法
1）减压蒸馏──一般单体都可用减压蒸馏法溜出纯净的单体以除去阻聚剂。 2）碱洗法──对于低级酯类可加入5%的NaOH及20%NaCl水溶液，每100份
单体中约用100份洗涤液，充分搅拌混合后，静置分层，上层单 体可用碱液检验阻聚剂是否除尽（不再出现黄色），如果未除尽 可再洗一次，除去阻聚剂的单体用清水洗涤至中型为止，然后用 无水Ｎa2SO4干燥。高级酯类可用25%的Na2CO3及1%NaOH 的水溶液洗涤。 注意之处：碱洗法不易把阻聚剂除得干净。此外，低级酯的水溶性大，洗涤 时损失也太大，很不经济，能与碱反应的丙烯酸酯，甲基丙烯酸 单体以及水溶性较大的羟烷酯单体都不能用碱洗法来除去阻聚剂。 3）离子交换树脂法──可以采用强碱性大孔径阴离子交换树脂来脱除酚类阻聚

丙烯酸树脂涂料ppt课件

丙烯酸树脂涂料ppt课件
丙烯酸乳液主要用于乳胶漆的基料，在建筑涂料市场占有重要的 应用，目前其应用还在不断扩大；近年来丙烯酸树脂水分散体的开发、 应用日益引起人们的重视，在工业涂料、民用涂料领域的应用不断拓 展。根据单体组成通常分为纯丙乳液、苯丙乳液、醋丙乳液、硅丙乳 液、叔醋（叔碳酸酯-醋酸乙烯酯）乳液、叔丙（叔碳酸酯-丙烯酸酯） 乳液等 。
H2C C COOCH3 (NH4)2SO4
丙烯氧化法：将丙烯氧化成丙烯酸，再与甲醇酯化而得。
（2）丙烯酸其他酯的制法。
丙烯酸甲酯同需要合成的丙烯酸酯相对应的醇进行酯交换反应， 脱出甲醇，制得各种丙烯酸酯。
11
2.甲基丙烯酸酯类单体
甲基丙烯酸甲酯的制备成熟的方法是丙酮氰醇法，也是目前普遍 使用的方法。
料以及助剂组成，当溶剂挥发后就形成平整光滑的漆膜。 热塑性丙烯酸树脂的性能主要取决于所用单体、单体配
比、分子量及其分布。这类涂料具有如下优点： （1）与硝基清漆、醇酸树脂涂料相比，它的耐候性优良； （2）保光性优良，具有深邃的光泽和透明性； （3）耐水性优良，耐酸、耐碱性优良，对洗涤剂有较强的
抗性； （4）只要底漆选择适当，附着力就良好。 （5）抛光性良好。
应用：热固性丙烯酸树脂涂料广泛应用于汽车制造领域，包括轿 车等类车辆的外表。调查表明，热固性丙烯酸树脂涂料约占整 个汽车用涂料的35%。另外，在轻工产品、家用电器产品、仪 器仪表、航空材料等方面，热固性丙烯酸树脂涂料也得到大量 应用。
9
第四节 丙烯酸树脂及涂料的生产工艺
丙烯酸树脂是丙烯酸、甲基丙烯酸及其脂或其衍生物的 均聚和共聚物的总称。其化学结构为：
H2C C(CH3)CONH2
H2SO4
在80~140℃间用过量的浓硫酸（100%）进行酰胺化反应生成甲

水性丙烯酸树脂在油画布涂层中应用的基本知识(共34张PPT)

水性丙烯酸树脂在油画布涂层中应用的基本知识(共34张PPT)
在过氧类引发剂中加上还原剂,通过氧化-还原 反应产生自由基。
利用氧化-还原引发剂可降低分解活化能，从 而可以使聚合反应在较低的温度下进行，有利 于节省能源,可改善聚合物性能。
氧化-还原引发剂根据其是否溶于水，分为水溶性氧化-
还原引发剂和油溶性氧化-还原引发剂。
1.水溶性氧化-还原引发剂(水体系) 溶于水的氧化-还原引发剂称为水溶性氧化-还 原引发剂。 其中氧化剂一般选用无机过氧类引发剂和氢过 氧类引发剂，还原剂一般选用二价铁盐、亚硫 酸氢钠、硫代硫酸钠、醇和多元胺等 水体系用于乳液聚合和水溶液聚合。
1.氢过氧类引发剂 主要有：
氢过氧化异丙苯、氢过氧化特丁基和氢过氧 化对孟烷。 性质用途： 氢过氧类引发剂溶于水，属于水溶性引发剂， 一般用于乳液聚合和水溶液聚合。
2.过氧化二酰类引发剂
该类引发剂有过氧化二苯甲酰和过氧化十二酰等。
A.过氧化二苯甲酰(BPO) 性质：白色粉末,干品极不稳定,加热时易引起爆炸,不溶于水,溶 于有机溶剂,属于油溶性引发剂。 特点：分解速率较慢，属于低活性引发剂。
丙烯酸树脂的分类：
根据结构和成膜机理的差异分类： 1.热塑性丙烯酸树脂
在成膜过程中不发生进一步交联，它的相对分 子量较大，具有良好的保光保色性、耐水耐化 学性、干燥快、施工方便，易于施工重涂和返 工。热塑性丙烯酸树脂在汽车、电器、机械、 建筑等领域应用广泛。
丙烯酸树脂的分类：
乳化剂是一种具有亲水基和亲油基的表面活性剂，它能使互不相溶的两相（如油与水）相互混溶，并形成均匀分散体或乳化体，从而变原有的物理 状态。 过氧化氢是无机过氧类引发剂中最简单的一种，但其分解活化能较高，分解温度高于100℃，很少单独使用，一般要和还原剂组成氧化-还原引发剂
硫酸性乳化剂

产品培训资料详细新ppt课件

产品培训资料详细新ppt课件

热塑性丙烯酸树脂 ----普通塑胶产品树脂
一、 基础知识介绍
一、 基础知识介绍
1.3 目前市场上比较流行的丙烯酸涂料品种 a、溶剂型丙烯酸涂料 热塑性型丙烯酸涂料 交联型丙烯酸涂料 b、 水性丙烯酸涂料 热塑性丙烯酸： 丙烯酸乳液涂料 交联型：丙烯酸乳液、水稀释型、以及水溶型三大类
一、 基础知识介绍
1.4同步化工丙烯酸树脂的主要应用领域 A、 家用电器 B、 塑料玩具 C、手机塑料件 D、汽车修补漆 E、皮革、鞋底漆 F、五金烤漆（包括有色金属和黑色金属） G、水泥建筑涂料 H、 金属自干漆、玻璃自干漆等
热塑性丙烯酸树脂 ---不掉银丙烯酸树脂
热塑性丙烯酸树脂 ---不掉银丙烯酸树脂
3.1.2热塑性丙烯酸树脂 之 普通热塑性丙烯酸树脂系列 性能与应用
参考配方
TP51--树脂 60 CAB-381-2 12--15 AL 8-10 分散剂 1.0 流平剂 0.5 1%SI 0.2 稀释剂 若干 100
TP5180A
TP5180A
TP5192
TP5192
TP5198
TP5192
TP5171B
TP5198
TP5192
TP5171B
TP5198
TP5192
一些其它的油漆作法： 1、用作机壳光油，一般里面添加20%CAB-551- 0.5的8-10个点。 2、用作色漆时可以将光油与色浆配成一比一，钛白粉含量一 般在20%上，黑色漆的色粉含量一般 在3%以上。 3、用作高硬度哑光色漆时，可以通过添加玻璃粉和超细滑石粉消光。
羟基丙烯酸树脂
脂肪族聚氨酯丙烯酸低聚物 芳香族聚氨酯丙烯酸低聚物 环氧、聚酯丙烯酸低聚物
（三）热塑性丙烯酸树脂

丙烯酸树脂及其应用ppt课件

丙烯酸树脂及其应用ppt课件

丙烯酸树脂及其应用
药用丙烯酸树脂的化学组成和相应牌号

分类
丙烯酸树脂及其应用
按制造原料(单体)分类
本体聚合 二元聚合：Eudragit NE 30D（丙烯酸乙酯和甲基丙烯
酸甲酯（2：1）共聚物） 与其它高分子混合：尤特奇 RD 100(聚甲基丙烯酸铵酯
Ⅰ和羟甲基纤维素钠（9：1）混合物)
2. 恒速期
乳胶粒的体积逐渐增大，单体液滴的体积逐渐缩小，当转化 率达到50%时，单体液滴全部消失，单体全部进入乳胶粒中。 乳胶粒中单体和聚合物各占一半，此时的乳胶粒称为单体-聚 合物乳胶粒。
丙烯酸树脂及其应用
3.降速期
链引发、链增长只能消耗单体-聚合物乳胶粒中的单体。 聚合速率随单体-聚合物乳胶粒中单体浓度的下降而下降, 最后单体完全转变成聚合物。
聚合物中酯基碳链越长，分子聚合度越大，薄膜 衣对药片的粘附性就越强，薄膜具有更大的拉伸 强度和断裂伸长。
丙烯酸树脂及其应用
加入适宜增塑剂或不同性质的树脂混合应 用，改善薄膜机械性能，提高断裂应变。
丙烯酸树脂及其应用
合成
本体聚合 溶液聚合 悬浮聚合 溶液聚合
丙烯酸树脂及其应用
合成反应通式：
体系组成：单体+(油溶性)引发剂+双亲性分散剂+去离子水
丙烯酸树脂及其应用
单体浓度高，产品纯度高 本体聚合
不易散热、控温，产品不易出料
容易散热、控温，产品可直接使用 溶液聚合
单体浓度低，分子量较低
单体浓度高，产品纯度高，分子量较高 悬浮聚合
容易散热、控温，产品容易分离
综合优点，克服缺点
丙烯酸树脂及其应用
两性丙烯酸树脂
在pH<4.4和pH>7.4的缓冲 液中可以溶解，在中性或微 酸性溶液中不溶，作片剂包 衣具有良好的抗湿性。

丙烯酸树脂课件

丙烯酸树脂课件
环保涂料用溶剂不准含“三苯” ，通常以乙酸乙酯、乙酸 丁酯（BAC）、丙二醇甲醚乙酸酯（PMA）混合溶剂为主。
氨基烘漆用羟基丙烯酸树脂ቤተ መጻሕፍቲ ባይዱ以用二甲苯、丁醇作混合溶 剂。
13
实际上，树脂用途决定单体的组成及溶剂选 择，为使聚合温度下体系处于回流状态，溶 剂常用混合溶剂，低沸点组分起回流作用， 一旦确定了回流溶剂，就可以根据回流温度 选择引发剂，对溶液聚合，主引发剂在聚合 温度时的半衰期一般在0.5～2h之间较好。有 时可以复合使用一种较低活性引发剂，其半 衰期一般在2～4h之间。
9
一、单体的选择 为方便应用，通常将聚合单体分为硬单体、
软单体和功能单体三大类。 甲基丙烯酸甲酯（MMA）、苯乙烯（ST）、丙烯 睛(AN)是最常用的硬单体； 丙烯酸乙酯(EA)、丙烯酸丁酯(BA)、丙烯酸异辛 酯(2-EHA)为最常用的软单体。 长链的丙烯酸及甲基丙烯酸酯（如月桂酯、十八烷 酯）具有较好的耐醇性和耐水性。
11
二、T g 的设计 不同用途的涂料，其树脂的玻璃化温度相差很大。外墙漆用 的弹性乳液其一般低于－10℃，北方应更低一些；而热塑性 塑料漆用树脂的一般高于60℃。交联型丙烯酸树脂的一般在 －20～400℃。玻璃化温度的设计常用FOX公式：
1 W1 W2 Wn
Tg Tg1 Tg2
Tgn
其中，W i 为第i种单体的质量分数，T g i 为第i种单体对应均聚 物的玻璃化温度，单位用K。
返回 15
第四节 溶剂型丙烯酸树脂
合成主要采用溶液聚合，如果选择恰当的溶 剂（常为混合溶剂），如溶解性好、挥发速 度满足施工要求、安全、低毒等，聚合物溶 液可以直接用作涂料基料进行涂料配制，使 用非常方便。溶剂型丙烯酸树脂主要分为热 塑型丙烯酸树脂和热固型丙烯酸树脂。

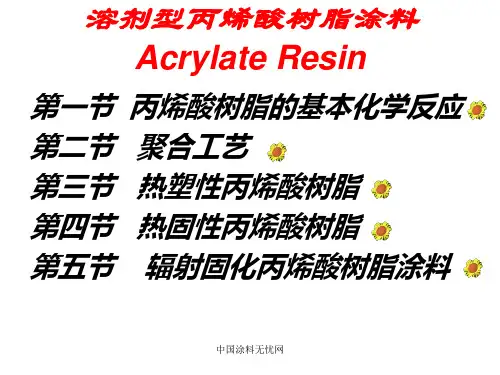

溶剂型丙烯酸树脂涂料51coat精品PPT课件

溶剂型丙烯酸树脂涂料51coat精品PPT课件

学品性、耐水性、抛光性、硬度，施工膜厚及丰满 漆及罩
度良好，流展性、溶剂释放性差。
光
辐射固化丙 烯酸酯漆
能量消耗低，不需高温烘烤对空气污染低，固化时 间短，以秒计，流水线短，涂膜性能好，设施投资
中国涂料无忧网
中国涂料无忧网
中国涂料无忧网
分类
性能
用途
热塑型 丙烯酸 溶 酯漆 剂 型 热固性 丙烯酸
酯漆的附着力、耐化 学品性、耐水性、抛光性，施工膜厚及丰满度差，
流展性差。
汽车修 补漆等。
优良的耐侯性、保光保色性，良好的附着力、耐化 汽车面
(1)热聚合：丙烯酸酯不加任何引发剂，仅仅加热使可发生聚合。 (2)光聚合：在有可见光存在的情况下，丙烯酸酯可以发生聚合， 但反应的速度较慢 (3)辐射聚合：以高能射线照射丙烯酸单体分子上将产生活性中 心，引发聚合
(4)引发聚合：加入一定量的引发剂，促使聚合发生。 丙烯酸用于各种粘合剂中作为羧基单体的使用量占总量约l0～20 ％而大量用于制作不同分子量的聚丙烯酸盐。
丙烯酸酯涂料为（甲基）丙烯酸酯及其它烯属单体共聚和制成 的树脂所组成，通过选用不同的树脂结构、不同的配方、生产工 艺及溶剂和助剂，制成溶剂型、水溶性型、水分散型、非水分散 型、粉末型以及无溶剂型等多种品种。丙烯酸涂料是指以丙烯酸 (酯)、甲基丙烯酸(酯)为主要单体，同其它含乙烯基的单体共聚 合反应而生成的丙烯酸共聚树脂，再调入适当的颜料、填料、助 剂，即为丙烯酸涂料。丙烯酸树脂色浅、保色性、保光性、耐侯 性好，光泽和硬度高等优点，被广泛应用于室内外高装饰性领域 中。
• 在20世纪70年代中期，丙烯酸在工业上主要用来生产丙烯酸酯 类，占丙烯酸总消费量的62％左右，应用于建筑、造纸、皮革、纺 织、塑料加工等领域。此外，其在精细化工领域占有相当重要的地 位。用丙烯酸生产的聚丙烯和丙烯酸共聚物，传统上只被用作分散 剂、絮凝剂和增稠剂等。70年代后期，聚丙烯和丙烯酸共聚物出现 了两个崭新的应用市场---高吸水树脂和助洗涤剂，为拓展丙烯酸用 途提供了光明的前景，并促进了丙烯酸工业的发展。

涂料化学第14章丙烯酸树脂ppt课件

涂料化学第14章丙烯酸树脂ppt课件

14.1 丙烯酸单体与聚合物
各种单体对漆膜性质的影响
14.1 丙烯酸单体与聚合物
丙烯酸树脂的交联反应
羟甲基与羟基反应
羟甲基与羟甲基反应
羟甲基与羧基反应
14.2 溶剂型丙烯酸树脂
热塑性丙烯酸树脂
热塑性丙烯酸涂料主要组分是聚甲基丙烯酸甲酯。它通 常由自由基溶液聚合制备，溶剂可为甲苯／丙酮，引发剂可 以是过氧化苯甲酰或偶氮二异丁腈，反应温度在90~110℃， 一般要求聚合物重均分子量约为90000，这种聚合物在室外 使用有非常突出的保光性。
14.3 高固体份丙烯酸树脂
制备用于高固体份涂料的丙烯酸树脂是非常困难的，如果丙
烯酸树脂的组成为MMA ：BA ：HEMA ：AA，为了得到高固体
份丙烯酸树脂可以从两方面着手：
一是增加HEMA(甲基丙烯酸羟乙酯)的量，如将其增 至15％、则平均每个分子的羟基量可增至近4个。
二是使树脂的分子量分布尽量窄，极性基团的分布 尽量要均匀。后者在高固体份涂料中是非常关键的。
涂料化学
第十四章 丙烯酸树脂
➢本章要求：
1、掌握丙烯酸树脂涂料的成膜反应； 2、了解溶剂型丙烯酸树脂的特点； 3、了解高固体份丙烯酸树脂、水稀释性丙烯酸树脂的特性。
➢本章重点：
丙烯酸树脂涂料的成膜反应；溶剂型丙烯酸树脂、 固体份丙烯酸树脂、水稀释性丙烯酸树脂的特性
➢本章难点：
丙烯酸树脂涂料的成膜反应
本章复习题
1、简述热塑性丙烯酸树脂的成膜原理。 2、试简述热塑性丙烯酸酯涂料的优缺点。14.2 溶剂型丙烯酸树脂
热塑性丙烯酸树脂
◇ 单纯的PMMA太脆，且对底漆的附着力差，溶剂不易挥发尽， 原因是其玻璃化温度高。常需加增塑剂，如邻苯二甲酸丁酯等。

丙烯酸树脂课件课件

丙烯酸树脂课件课件

依据单体对涂膜性能的影响常可将单体进行如下分类，以方便应用。
单体名称
功能
甲基丙烯酸甲酯 甲基丙烯酸乙酯
苯乙烯 丙烯睛
提高硬度，称之为硬单体。
丙烯酸乙酯 丙烯酸正丁酯 丙烯酸月桂酯 丙烯酸-2-乙基己酯
提高柔韧性，促进成膜， 称之为软单体。
丙烯酸-2-羟基乙酯 丙烯酸-2-羟基丙酯 甲基丙烯酸-2-羟基乙酯 甲基丙烯酸-2-羟基丙酯
O PC N H C H 2 O H H OP
O PC N H C H 2 OP
21
现在学习的是第21页，共35页
丙烯酸树脂的交联反应：
5、羟甲基与羟甲基的反应（含N-羟甲基
丙烯酰胺的树脂）
O
O
O
O
P C N H C H 2 O HP C N H C H 2 O H P C N H C H 2 O C H 2 N H CP
6 羟甲基与羧基的反应
O
O
PC N H C H 2 O HH O CP
O
O
PC N H C H 2 O CP
22
现在学习的是第22页，共35页
根据其携带的可反应官能团特征分类，主要包括羟基丙烯酸树 脂、羧基丙烯酸树脂和环氧基丙烯酸树脂。
其中羟基丙烯酸树脂是最重要的一类，用于同多异氰酸酯固化剂 配制室温干燥双组分丙烯酸-聚氨酯涂料和丙烯酸-氨基烘漆，这两类
BA： 软单体，用来调节Tg，提供链的柔性。
HEMA： 提供自由-OH，用于交联反应。
AA： 使树脂有较好的附着力，并有助于防止颜料絮凝，引入的-
COOH等也可参加交联反应。上述配方中各组分可调节，如可用部
分st代替MMA，但光老化性能不如前者，因为含有苯环。

丙烯酸类树脂脲醛树脂课件

丙烯酸类树脂脲醛树脂课件

（3）PMMA性能
力学性能： •.
（1）较高的拉伸强度和弹性模量，冲击强度是无机玻璃的7-18倍，韧 性高于PS，但比ABS低得多，具有一定的脆性，在较高冲击能的作用下 会破裂。 （2）表面硬度不足，易被硬物擦伤、擦毛而失去光泽。 （3）弯曲强度和压缩强度在Tg下受温度影响较小；而拉伸强度和冲击 强度对温度较敏感。 （4）可通过与极性组分共聚，加入交联剂使其形成网状结构等手段来 提高其力学性能。
2. PMMA
（1）PMMA合成 •.
➢ 甲基丙烯酸甲酯单体
1. 丙酮氰醇法
H 3C C O
HCN
CH3
OH
H 3C C C N CH3
H 2S O 4
O H 2C C C N H 2· H 2S O 4
CH3
C H 3O H
O H 2C C C O C H 3
CH3
N H 2H S O 4
2. 异丁烯氧化法
丙烯酸类树脂
1. 丙烯酸树脂概述 •. 2. 聚甲基丙烯酸甲酯 3. 聚甲基丙烯酸甲酯的改性品种
1. 丙烯酸树脂概述
以丙烯酸酯、甲基丙烯酸酯等•. 单体为主要原料合成的聚合物 称为丙烯酸树脂 。 最具代表性的是聚甲基丙烯酸甲酯（PMMA），其次是各种 涂料、粘合剂等。 近年来，国内外丙烯酸烯树脂涂料的发展很快，目前已占涂 料的1/3 以上，因此，丙烯酸树脂在涂料成膜树脂中居于重要 地位。
➢ 还可用作光导纤维以及各种医药、军用、建筑用玻璃等。
➢在航空工业中：可以用来制作飞机座舱玻璃，防弹 玻璃的中间夹层材料；
•.
➢在汽车工业上：可利用其光学性能、耐候性与绝缘性， 制作窗玻璃、仪表玻璃、油标等的透光绝缘配件；
•.
➢ 建筑领域：彩色有机玻璃卫生洁具

丙烯酸树脂溶剂型高固体份ppt课件

丙烯酸树脂溶剂型高固体份ppt课件

（3）引进官能团，用以和交联剂反应形成交联结构
主要功能单体有：
引入-OH：丙烯酸羟乙酯（羟丙酯），N-羟甲基丙烯 酰胺
引入-COOH：丙烯酸，甲基丙烯酸，亚甲基丁二酸， 使共聚物成为水溶性，改进树脂附着力，与有关交 联剂发生反应。
因此共聚引入官能团可使树脂具有各种期望性能
10
单体贡献
甲基丙烯酸甲酯、甲基丙烯酸、苯乙烯 、丙烯酸
功的，其涂料的施工固体份不得小于质量的60％或 体积的80％ 主要用来制备热固性涂料的，需要加入 多异氰酸酯、氨基树脂等固化剂进行交联反应，以 提高涂膜的综合性能
27
一般丙烯酸树脂优点
分子量低 粘度小
低温快干
一次成膜 厚
高固体份丙烯酸树脂
漆膜光亮 丰满
流平性好
28
高固体分丙烯酸涂 料既具有优良的综 合性能，又是一种 环境友好型的涂料 品种，因而具有重 要的使用价值和广 阔的应用前景
好的抗化学、抗溶剂、抗碱、抗热性；更好的光 泽和表观，丰满，强韧。 ✓ 缺点：
有一定的使用寿命，不能长时间储存。 ✓ 应用：
最重要的应用是和氨基树脂配合制成氨基-丙烯 酸烤漆，目前在汽车、摩托车、自行车、卷钢等 产品上应用十分广泛。
15
16
3. 交联反应： 一般通过-OH、- COOH、- NH2、环氧等与交联剂 （如氨基树脂，多异氰酸酯及环氧树脂等反应）。 其中羟基丙烯酸树脂是最重要的一类，用于同多异 氰酸酯固化剂配制室温干燥双组分丙烯酸-聚氨酯涂料 和丙烯酸-氨基烘漆，这两类涂料应用范围广、产量大。
4
一、概述
1. 定义 以丙烯酸及其酯和甲基丙烯酸及其酯的 聚合物和共聚物称为丙烯酸树脂
以其为成膜物的涂料称作丙烯酸树脂涂 料

涂料第四章氨基树脂及丙烯酸树脂ppt课件

涂料第四章氨基树脂及丙烯酸树脂ppt课件
二类基团间容易自聚。
11
三、酸催化剂、潜酸催化剂 一般无机酸不能和树脂及有机溶剂相溶，只
能用有机酸。 常用对甲苯磺酸酸性高、溶解性能好。 酸的用量和反应速度有关，通常加入过量的
有机酸。但酸过量损害漆膜的抗水解性能。
12
潜酸催化剂是指在常温条件下，不具备催化性能， 而在高温下可分解出酸，起催化作用。
单体对膜性质的影响 室外耐久性 硬度
韧性
抗水性 抗撕 耐溶剂
光泽
29
5.3 丙烯酸树脂的合成
基本反应
自由基反应，经过链引发、链增长、链终止3个 基本过程，并伴随链转移。 链引发
链增长
30
链终止 链转移
31
5.4 溶剂型丙烯酸涂料
最早使用的是热塑性丙烯酸涂料。 50年代中期后在美国它几乎取代了汽车用的硝
46
引发剂：BPO，偶氮二异丁腈更好； 溶剂：可溶于水的有机溶剂（共溶剂），丙二醇 的单醚，异丙醇、丁醇等。 决定了挥发性能，毒性和价钱。
47
5.7 丙烯酸乳胶与非水分散体系
一、乳胶漆
乳胶漆是乳胶涂料的俗称。 成膜机理：乳胶成膜 优点：安全、污染少、施工方便、便于清洗、干燥 快、透气性好。 乳胶漆中最重要的品种是丙烯酸乳胶，根据乳液的 不同可分为全丙、苯丙、醋丙、硅丙等品种。
33
一般要求 MW约9000，在室外使用有突出保光性。 高于105000时喷涂会有拉丝现象。
平均相对分子过高对保光性改善不明显，且影响 固体含量。
相对分子质量分布愈窄愈好，可以使用平均相对 分子质量高的树脂，保光性好。
单纯的聚甲基丙烯酸甲酯太脆，附着力差，溶剂 不易挥发，因为Tg高。需加增塑剂，如邻苯二甲 酸丁酯等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剂，同时只需使单体简单地通过树脂即可。对于对苯 二酚的吸收效果比对甲氧基苯酚要好得多，一般只应用 于对苯二酚的去除，离子交换树脂可用甲醇通过树脂床 以洗 涤后再生。不含阻聚剂的单体必须在低温储存，而 且要尽快用掉，不然单体有边发热，边聚合的危险，且 聚合是自动催化，. 只要2～3天就可以达到危险状态。 12
电子，将自己的游离基转移到另一个分子上，使第一个大分子停止了链增长，但
得到活性的分子仍继续反应。
（1）向溶剂转移
（2）向单体转移
（3）向聚合物转移
（4）向引发剂和链调节剂转移
.
6
第二节 原材料
一 聚合单体
1 常用单体
.
7
.
8
2 单体与漆膜性能的关系
.
9
3 单体中聚合物的检验
单体储运中可能生成聚合物，含有聚合物的单体不能使用，否则将影响成 品质量，检验单体中是否有聚合物，是保证产品质量的前提。测定时利用聚合 物在某些溶剂中不溶解，选择适当的溶剂将单体稀释，不溶的聚合物析出，会 使混合液发生浑浊仅反应出单体中含有聚合物。
.
15
四 溶剂和链调节剂
所选的溶剂必须能很好地溶解单体，引发剂，链调节剂和反应生成的聚合物， 使反应始终在均一体系中进行，并且能使反应混合物有较底的粘度。
常用的溶剂：芳烃（甲苯，二甲苯） 酯类（醋酸乙酯，醋酸丁酯 等） 高沸点醇（丁醇） 酮（甲乙酮） 酮醇（二丙酮醇）
.
16
为了得到较高固体分和较底粘度的树脂，常用链调节剂 来控制分子量。
如：四溴化碳，丁基硫醇，十二烷基硫醇等
.
17
第三节 聚合工艺
┍ 共聚合 │ 接枝聚合 聚合工艺 ┥ │ 互穿网络 ┕ 非水分散
高分子化学内容
.
18
一、共聚合
1、单体的反应速率（竟聚率） 2、分子量及其分布 （1）反应温度 （2）单体浓度和单体的竟聚率 （3）溶剂 （4）引发剂浓度 （5）链调节剂 3、玻璃化温度
1 溶液聚合
丙烯酸树脂都是通过自由基聚合的。在反应过程中，反应单体浓度 逐渐减少，且反应中迅速生成生成物（高聚物），分子量也很快达到定值， 随着反应时间的增加，只是产率的增加，而分子量变化不大。溶液聚合 一般采用均固相溶液聚合，将溶剂（可加或不可加部分单体）置于反应 釜 中，在反应温度下，逐步滴加其余单体，待反应完成后，成为均匀的 粘稠液体出料。
三 引发剂
1 常用引发剂
溶剂型丙烯酸树脂聚合反应，均采用引发剂引发。出于引发剂的分子 上有弱键，在热或辐射的作用下，弱键位置易断裂，形成两个自由基。
.
13
.
142 引发剂ຫໍສະໝຸດ 选择（1）所选的引发剂必须能溶解在反应体系中 （2）要根据聚合温度来选择适当的引发剂，使反应形成自由基的速度适中。 （3）考虑溶剂中引发剂的影响 （4）要尽量使用低毒、稳定、刺激性小、易储存、价廉的引发剂
.
5
1 链引发
2 链增长 3 链终止
分解
I ─→ ＶＲ· Ｒ·＋ Ｍ ─→ ＲＭ· ＲＭ·＋ Ｍn ─→ ＲＭＭn+1· 当两个增长着的活性分子相互结合形成稳定的大分子的过程
为链终止。
（1）偶终止（结合终止） ＲＭ·＋ ＲＭ·→ ＲＭＭＲ
（2）歧化终止
4 链转移──正在增长的活性链从单体，溶剂，引发剂或另一大分子上夺取一个
二、接枝共聚──将不同组成和结构的两种共聚物通过共价键结合在一起，
从而大大改变了由机械混合在一起的该两种共聚物的性能。
三、互穿网络──把不具有化学键联接的聚合物分子联锁在一起。
.
19
四 溶剂型丙烯酸树脂的制造工艺
┍ 本体聚合 （合成的树脂分子量大，采用少） 聚合方法 ┥ 溶液聚合 ┑
│ 悬浮聚合 ┝ 涂料工业常用的方法 ┕ 乳液聚合 ┙
涂料技术交流 之
丙烯酸树脂涂料
.
1
概述
丙烯酸树脂涂料：以（甲基）丙烯酸酯及苯乙烯为主的丙 烯酸酯类单体为原料合成的高聚物主要成膜物质的涂料。
特点：
1 特别优良的耐光性及耐老化性能；
2 耐热、耐过热烘烤；
3 耐腐蚀性能优异；
4 种类多，使用范围广。
.
2
.
3
学习内容
一、丙烯酸树脂的基本化学反应 二、原材料 三、聚合工艺 四、溶剂型丙烯酸树脂的制造工艺
98
甲基丙烯酸
10 25%NaCl溶液 10
─────────────────────────────────
放置时间(min）
５ ５ ５ ５ ５
.
10
二 阻聚剂
丙烯酸系单体都很容易发生聚合反应，为避免在储运过程中 聚合而影响产品品质，必须加入一定数量的阻聚剂以防止聚合。
常用的阻聚剂──酚类衍生物 例如：对苯二酚,对甲氧基苯酚,对乙氧基苯酚,以及羟基二苯 胺,吩噻嗪 等。 同时,氧的存在可使阻聚剂充分发挥作用,所以储运 时不要装得太满，必须时可鼓入空气。
单体中是否含有聚合物检验方法
─────────────────────────────────
单体
体积比 溶 剂
体积比
─────────────────────────────────
丙烯酸甲、乙酯
２ 5%醋酸溶液 98
丙烯酸丁酯
２
甲醇
98
丙烯酸-２-乙基己酯
３
甲醇
10
丙烯酸甲、乙、丁月桂酸酯 ２
甲醇
.
11
阻聚剂去除方法
1）减压蒸馏──一般单体都可用减压蒸馏法溜出纯净的单体以除去阻聚剂。 2）碱洗法──对于低级酯类可加入5%的NaOH及20%NaCl水溶液，每100份
单体中约用100份洗涤液，充分搅拌混合后，静置分层，上层单 体可用碱液检验阻聚剂是否除尽（不再出现黄色），如果未除尽 可再洗一次，除去阻聚剂的单体用清水洗涤至中型为止，然后用 无水Ｎa2SO4干燥。高级酯类可用25%的Na2CO3及1%NaOH 的水溶液洗涤。 注意之处：碱洗法不易把阻聚剂除得干净。此外，低级酯的水溶性大，洗涤 时损失也太大，很不经济，能与碱反应的丙烯酸酯，甲基丙烯酸 单体以及水溶性较大的羟烷酯单体都不能用碱洗法来除去阻聚剂。 3）离子交换树脂法──可以采用强碱性大孔径阴离子交换树脂来脱除酚类阻聚
.
4
第一节 丙烯酸树脂的基本化学反应
自由基聚合（游离基聚合）
聚合物单体（丙烯酸酯）在光、热、辐射能或引发剂的作用下产生自由 基，其活性很大，可以和单体作用使单体分子活化，形成单体自由基，其继 续与单体分子相互作用形成新的活性分子，这样做反应连锁地进行，直到最 后借助某种终止方式被稳定下来而形成大分子。
