热流道注射成型模具的使用与维护.

pc材料热流道使用注意事项全文共四篇示例，供读者参考第一篇示例：PC(聚碳酸酯)材料热流道是注塑模具中常用的一种热流道系统，它能够帮助生产高质量的注塑制品，提高生产效率。

使用PC材料热流道也需要注意一些细节，以确保生产过程顺利进行，产品质量稳定。

要注意在使用PC材料热流道时，保持热流道系统的清洁。

清洁热流道可以确保塑料材料在流道内均匀流动，避免料流不畅导致产品表面出现缺陷。

定期清洁热流道系统是非常重要的步骤，可以使用专门的清洁剂进行清洗，确保热流道内部无杂质。

注意控制PC材料的温度。

PC材料对温度要求比较高，过高或过低的温度都会影响产品的质量。

在使用PC材料热流道时，需要根据材料的熔点和流动性来调节热流道的温度。

还要确保温度均匀，避免出现温差过大导致产品出现收缩或变形。

要注意选择合适的热流道系统。

PC材料在注塑过程中容易产生气泡或熔体流动不均匀的情况，因此需要选择适合PC材料的热流道系统，保证产品表面质量。

可以选择带有均热装置的热流道系统，确保熔体温度均匀，流动性好。

要注意避免PC材料受潮。

PC材料容易吸水，潮湿的材料会导致产品出现气泡、水痕等缺陷，影响产品的质量。

在使用PC材料热流道时，要保持材料的干燥，避免受潮，可以使用专门的干燥机对材料进行干燥处理。

要定期检查和维护热流道系统。

经常检查热流道系统的工作状态，保证热流道系统正常运行。

如发现问题及时进行维修和更换，避免因热流道系统故障导致产品质量不稳定。

使用PC材料热流道需要注意以上几个方面，保持热流道清洁，控制温度，选择合适的系统，避免材料受潮，定期检查和维护热流道系统，可以确保生产过程顺利进行，产品质量稳定。

希望以上提到的注意事项对您在使用PC材料热流道有所帮助。

第二篇示例：需要注意的是PC材料的选择。

PC材料的种类繁多，不同的PC材料具有不同的物理性能和加工特性，因此在选择PC材料时应根据具体的生产需求和产品要求进行合理选择。

还应注意PC材料的质量问题，确保所选用的PC材料符合产品的要求。

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

文章来源于：注塑注塑模具热流道技术知识热流道浇注系统可理解为注射成型机械的延伸。

热流道系统的功能是绝热地将热塑性熔体送到成型模具附近或直接送入模具。

热流道能够独立地加热，而在注塑模具中热绝缘，这样能够单独补偿因为与“冷”模具接触而造成的热量损耗。

热流道模具已被成功地用于加工各种塑料材料，可以用冷流道模具加工的塑料材料几乎都可以用热流道模具加工。

其零件最小的在0.1克以下，最大的在30公斤以上。

热流道模具在电子、汽车、医疗、日用品、玩具、包装、建筑、办公设备等领域都有着到广泛的应用。

一个成功的热流道模具应用项目需要多个环节予以保障。

其中最重要的有两个技术因素：一是塑料温度的控制;二是塑料流动的控制。

一个典型的热流道系统由如下几部分组成：1)热流道板(MANIFOLD);2) 喷嘴(NOZZLE);3) 温度控制器;4)辅助零件。

热流道模具的优点：)缩短制件成型周期;2)节省塑料原料;3)减少废品，提高产品质量;4)消除后续工序，有利于生产自动化;5)扩大注塑成型工艺应用笵围。

同时也存在模具成本上升、制作工艺设备要求高、操作维修复杂等缺点。

在工业较为发达的国家和地区热流道模具生产极为活跃，热流道模具生产比例不断攀升，甚至有些10人以下的小模具厂都进行热流道模具的生产。

但在我国热流道技术的研究才刚刚开始，应用范围局限在规模企业，设计能力相对空白，因而对该技术应用的研究具有极其重要的意义。

1 热流道系统的种类与应用在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

因而根据浇口型式的不同可将热流道系统分成热尖式热流道系统、浇套式热流道系统、阀式热流道系统等三大类型，每种类型的热流道系统都有其重要的应用特点与适用范围。

在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。

热流道安装维护指南（一）引言概述：热流道系统是现代注塑成型中广泛使用的一种技术，它可以有效控制塑料的流动和冷却过程，提高成品的质量和生产效率。

为了确保热流道系统的正常运行，并延长其使用寿命，准确的安装和定期的维护是至关重要的。

本文将深入探讨热流道安装维护的指南，包括热流道系统的选型和布局、安装过程中的注意事项、常见问题的排查和解决、维护保养方法，以及热流道系统的优化建议。

正文：一、热流道系统的选型和布局1. 根据注塑产品的尺寸、形状和材料，选择适合的热流道系统类型。

2. 确定热流道系统的布局，考虑塑料的流动路径和冷却条件。

3. 选择合适的热流道控制系统，确保温度的准确控制和调节。

4. 预先计算热流道系统的功率需求，并选择合适的供电设备。

5. 与供应商和制造商合作，获得专业的技术建议和支持。

二、热流道系统的安装注意事项1. 在安装之前，检查热流道组件的完整性和质量，确保无损坏和松动。

2. 清洁和准备注塑模具，确保表面平整、无污物和残留物。

3. 确保热流道系统的定位准确，与模具的摆放位置相匹配。

4. 了解各个部件的安装顺序和方法，遵循制造商提供的安装指南。

5. 进行安装后的测试和调试，确保热流道系统的正常运行。

三、常见问题的排查和解决1. 检查热流道系统的电气连接和供电情况，排除电路故障。

2. 检查温控控制器和热流道温度传感器的准确性和灵敏度。

3. 检查热流道管道系统的漏气情况，修复损坏或松动的管道连接。

4. 检查热流道喷嘴和分流器的损坏和堵塞情况，清洁或更换受损部件。

5. 检查热流道系统的冷却效果，调整冷却水流量和温度以优化成品质量。

四、热流道系统的维护保养方法1. 定期清洁热流道管道和喷嘴，防止塑料残渣和杂质堵塞。

2. 定期检查热流道系统的电气连接和供电情况，确保稳定可靠。

3. 定期更换热流道温度传感器和控制器，确保准确的温度控制。

4. 定期检查热流道喷嘴和分流器的磨损情况，及时更换磨损的部件。

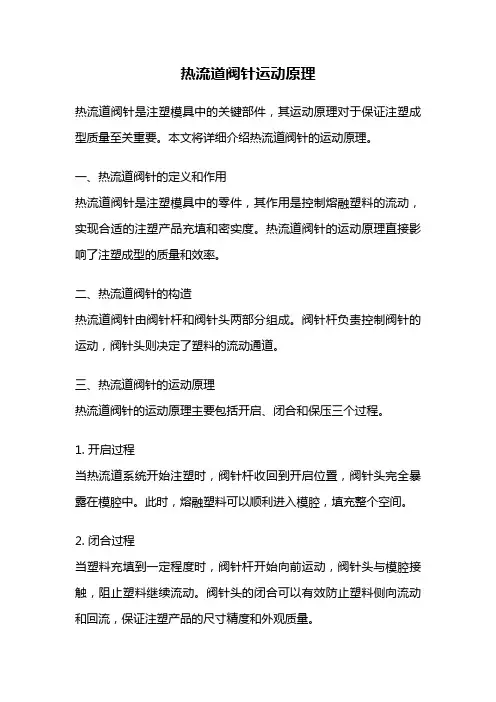

热流道阀针运动原理热流道阀针是注塑模具中的关键部件，其运动原理对于保证注塑成型质量至关重要。

本文将详细介绍热流道阀针的运动原理。

一、热流道阀针的定义和作用热流道阀针是注塑模具中的零件，其作用是控制熔融塑料的流动，实现合适的注塑产品充填和密实度。

热流道阀针的运动原理直接影响了注塑成型的质量和效率。

二、热流道阀针的构造热流道阀针由阀针杆和阀针头两部分组成。

阀针杆负责控制阀针的运动，阀针头则决定了塑料的流动通道。

三、热流道阀针的运动原理热流道阀针的运动原理主要包括开启、闭合和保压三个过程。

1. 开启过程当热流道系统开始注塑时，阀针杆收回到开启位置，阀针头完全暴露在模腔中。

此时，熔融塑料可以顺利进入模腔，填充整个空间。

2. 闭合过程当塑料充填到一定程度时，阀针杆开始向前运动，阀针头与模腔接触，阻止塑料继续流动。

阀针头的闭合可以有效防止塑料侧向流动和回流，保证注塑产品的尺寸精度和外观质量。

3. 保压过程当塑料充填完毕后，阀针头继续与模腔接触，保持一定的压力，使塑料充分密实。

保压时间的长短和保压力的大小对注塑产品的收缩率和密实度具有重要影响。

四、热流道阀针运动原理的优势相比传统冷流道系统，热流道阀针具有以下优势：1. 降低塑料成型温度：热流道阀针通过加热使熔融塑料保持一定的温度，降低了熔融塑料的粘度，提高了塑料的流动性。

2. 提高注塑产品质量：热流道阀针的运动原理可以减少注塑产品的缩水和气泡等缺陷，提高产品的尺寸精度和外观质量。

3. 减少塑料的消耗：热流道阀针可以精确控制塑料的流动，避免浪费，减少塑料的消耗。

4. 提高生产效率：热流道阀针的运动原理可以快速充填模腔，缩短注塑周期，提高生产效率。

五、热流道阀针的应用范围热流道阀针广泛应用于注塑模具中，特别适用于对注塑产品质量要求较高的行业，如汽车零部件、电子产品等。

六、热流道阀针运动原理的调试和维护热流道阀针的运动原理调试和维护对于保证注塑成型质量至关重要。

调试时需根据具体产品要求进行参数设置，并进行合理的热流道系统清洗和维护，以确保阀针运动灵活准确。

热流道模具定义热流道模具是一种特殊类型的模具，它在塑料注射成型过程中能够有效地控制塑料的流动和冷却，以提高产品的质量和生产效率。

热流道模具的设计和制造要考虑多种因素，如塑料材料的特性、产品的形状和尺寸、注射压力和温度等。

热流道模具具有更高的注塑效率。

相比传统的冷流道模具，热流道模具能够减少塑料的冷却时间，提高注塑速度，从而缩短了生产周期。

热流道模具中的加热系统能够将热能直接传递给塑料，使其保持较高的温度，从而保持较低的粘度，提高了塑料的流动性。

这样一来，塑料在注射过程中能够更加均匀地填充模具腔体，避免了热冷交界线产生的缺陷，提高了产品的质量。

热流道模具能够减少塑料的浪费。

传统的冷流道模具在注塑过程中需要使用大量的冷却水来降低塑料的温度，而这些冷却水会造成大量的水蒸气和废水的产生，对环境造成了一定的污染。

而热流道模具通过加热系统来控制塑料的温度，减少了冷却水的使用，降低了废水的产生。

同时，热流道模具还可以减少塑料的废料产生，提高了材料的利用率，降低了生产成本。

热流道模具还能够提高产品的外观质量。

由于热流道模具能够控制塑料的温度和流动性，使塑料更加均匀地填充模具腔体，从而减少了产品表面的缺陷和气泡的产生。

这样一来，产品的外观质量得到了显著的提高，满足了客户对产品外观的要求。

热流道模具还具有灵活性和多样性。

热流道模具的加热系统可以根据不同的产品要求进行调整，实现不同的温度控制，以适应不同的塑料材料和注塑工艺。

同时，热流道模具还可以应用于复杂的产品结构，如薄壁注塑、多孔注塑等，提高了模具的适用范围和灵活性。

总体而言，热流道模具作为一种先进的注塑模具技术，具有诸多优势。

它能够提高注塑效率、减少塑料浪费、改善产品外观质量，并且具有灵活性和多样性。

随着科技的不断进步和人们对产品质量要求的提高，热流道模具必将在注塑行业中得到更广泛的应用。

通过不断的创新和改进，热流道模具将为塑料制品的生产带来更多的便利和效益。

热流道系统的常见问题原因分析及解决1．热分流板达不到设定的温度原因：热电偶接触不良或失效，加热丝短路，加热丝接线太松或太短。

处理：检查热电偶接触是否正常，接线是否正确，检查发热丝回路。

2．热分流板升温太慢原因：某一根加热丝断路或接线太松，热分流板空气空隙不足，隔热垫片上过度冷却，热电偶接触不良。

处理：对所有加热丝进行检查，增加空气间隙，在定模固定板上增加隔热板，或降低对定模板固定板的冷却，检查热电偶接触是否良好。

3．热分流板温度不稳定原因：热电偶接触不良。

处理：检查热电偶。

4．熔体中存在金属碎片原因：注塑机螺杆上的碎片，注塑材料中的金属碎片。

处理：清除金属碎片，修补螺杆，过滤塑料中的杂质。

5．热分流板与热喷嘴结合面漏胶原因：膨胀量计算不对，定模固定板材料太软，热分流板短时间温度太高，O型密封圈的安装有问题。

处理：重新计算并检查膨胀量，更换有适当硬度的定模固定板，更换已损坏的零部件各密封圈。

6．型腔无填允1原因：熔化温度太低，注射压力太小，浇口太小，热喷嘴太小，模温太低，熔胶筒的喷嘴口太小，热喷嘴堵塞。

处理：提高热喷嘴和分流板的温度，提高注塑压力，扩大浇口，提高模温，安装大规格喷嘴，加大熔胶口出料口，清除堵塞物。

7热喷嘴流延原因：回抽（倒索）不够，熔化温度太高，浇口太大，浇口冷却不足，运用了不正确的热喷嘴类型。

处理：加大回抽（倒索）量，降低热喷嘴温度或模温，选用合适的嘴头，加工正确的浇口尺寸。

8．热喷嘴不能正常工作原因：加热丝或热电偶有问题，热喷嘴堵塞，热喷嘴膨胀量计算不对处理：检查/更换加热丝，检查/更换热电偶，清洁热喷嘴，重新计算热喷嘴的膨胀量。

9制品上有较多飞边原因：注塑压力过高，温度过高，分模面平整质量差，锁模力不足，模具底板或注塑机动模/定模板不平整。

处理：降低注塑压力，降低热喷嘴/分流板/模具温度，增加锁模力，修整模具，修整注塑机动模/定模板。

10制品上或浇口区域产生焦印，焦痕原因：模具上排气不足，注射速度过快，浇口窝嘴尺寸不对，材料烘干不够。

1、交口处光圈原因：浇口周围温度过高解决方案：改变喷嘴温度及/或者改变浇口冷却水路的温度，从而达到最佳的温度，对PC而言，浇口区域温度在110--130度之间为佳，对PMMA而言90—110度为佳；试模过程中的检测：测量浇口周围的实际温度，适时调整，保证生产稳定；2、产品表面有明显的浇口痕迹原因：阀针过短、浇口温度过低、保压压力过大或者时间过长、过长的注塑时间；解决方案：检测阀针长度，与喇叭口的配合情况；检测喷嘴嘴芯与模具之间的距离；升高喷嘴温度，同时（或者）优化冷却水路温度；在保证产品外观无缩水，尺寸合格的基础下，减少保压的压力值和时间；试模过程中的检测：当试模过程中如上情况发生时，第一步应该检测阀针是否完全突出模具；要求阀针封闭后，突出模具定模型腔面0.2～0.3mm，并且前端带有0.1mm的弧度；如果阀针的位置正确，问题有可能归因于保压（压力过大，或者时间过长）或者气缸的压力太小。

如果阀针在浇口后面，有可能是机械问题（阀针过短）或者感温不准，浇口温度过低，浇口锥形部分附着一层冷料薄膜，阀针无法到达底部，在这种情况下，浇口必需用火加热并且手动开关阀针。

如果阀针在正确的位置运动表明阀针长度合适，不然需要调整阀针长度。

重新开始试模时，在正确的温度条件下。

如果生产几模后又出现同样的问题，表明浇口的锥形部分的尺寸和阀针不匹配（阀针口部锥面和胶口锥度配合有问题），形成冷料薄膜引起飞边。

由于飞边的存在，阀针无法到达正确的位置。

在这种情况下，需要拆模并且严格配模。

用热风式加热枪清除浇口冷料薄膜后，肉眼就可以核实该问题。

如果浇口区域温度过低：这种情况只要升高喷嘴或模具的温度就可以解决3、浇口周围有少许飞边原因：阀针锥面与模具型腔锥面配合不佳；浇口区域的温度过低；解决方案：检测阀针与模座之间的是否连接正确。

检测喷嘴嘴芯和模具之间的距离是否得当。

控制气缸的输入气压。

升高喷嘴温度或优化冷却水路温度。

4、浇口周围有大量飞边原因：浇口区域温度低，保压压力过高；解决方案：升高浇口区域的温度，降低保压压力，检测嘴芯和模具之间的距离。

热流道工艺热流道工艺是注塑成型加工中的一种高级技术，主要是指在注塑模具中设置一定数量的电加热元件，通过控制这些元件的加热、保温、降温等操作来实现注塑成型。

热流道工艺在制造高品质注塑产品中具有显著的优势。

一、热流道工艺的基本原理热流道工艺是在注塑模具中安装热流道系统，对热流道、塑料流道进行控制，以提高塑料制品的成型质量和效率。

热流道的安装和设置，直接影响到注塑制品的质量和成本。

热流道技术以模具为核心，通过模具上设置的凹模和凸模将塑料熔体注入模具中，在模具凝固之前，通过热流道系统控制热流的流向和热量大小，使得注塑制品在成型过程中能够得到尽可能稳定的温度和热量传导，从而实现塑料熔体的均匀流动、充填和冷却，获得更好的注塑成型品质。

1、增强塑料流动性：通过热流道技术对注塑模具进行加热和保温，可以使熔体得到良好的流动性，使得产品的成型过程更加均衡和稳定，从而可以得到更高质量的制品。

2、降低熔体温度：在注塑过程中，热流道系统可以通过控制热量大小和流向，降低熔体的温度，从而可以减少熔体的收缩率，防止模具的变形和制品的变型，提高制品的成型准确性和精度。

3、节省原材料：通过热流道技术可以减少产品的毛边和壳体斑点，并且能够降低熔体加热的能耗，从而可以减少废品率，提高产品的产出率，节省原材料和能源。

4、提高注塑速度和效率：热流道技术可以加快形成时间，缩短注塑周期，并提高注塑速度，使得制品的生产效率更高。

5、提高产品外观和品质：热流道技术可以精确控制塑料的熔体温度和流动路径，防止制品的变形和缩水，并且可以减少外观缺陷和内部缺陷，从而提高制品的外观和品质。

三、热流道系统的组成和工作原理热流道系统主要由热流道模具、加热元件、温度控制器、热流道控制器、冷却系统、自动开关等组成。

1、热流道模具: 热流道模具一般都是由薄壁塑料和耐高温合金等材料制成的，模具表面需要加工出精密的流道、喷头和冷却通道，以保证熔体的流动和制品的质量。

2、加热元件: 热流道模具中需要安装一定数量的加热元件，以便对模具内部进行加热和保温。

注塑模具维护与保养规范注塑模具维护与保养规范QW3604/1如何控制和管理不同的试模申请，制定相应的试模计划，由注塑统一安排试模计划注塑模具维护与保养规则一(目的:使设备能保持最佳的性能状态和延长使用寿命，确保生产的正常进行二(适用范围:适用模具的维修和保养三(定时检查、维护:需由模具维修、上下模人员进行定时保养和检查1(每日的例行检查和维护:1.1运行中的模具是否处于正常状态a(是否有低压锁模保护;b(活动部位如导柱、顶杆、行位是否磨损，润滑是否良好,要求至少12小时要加一次油特殊结构要增加加油次数c(模具的固定模板的螺丝和锁模夹是否松动;1.2生产正常状况:检查产品的缺陷是否与模具有关;1.3下机时要对模具进行全面检查并进行防锈处理:抹干型腔、型芯、顶出机构和行位等部位水份并喷洒模具防锈剂或涂抹黄油1.4下机后的模具要放在指定地点并作好记录:(1)模具状况:完好还是待修(2)下模时的防锈处理方式2(每季的例行检查:主要是对放置两个月以上没有使用的模具进行清理维护2.1打开模具,检查内部防锈效果,有异常情况,须重新进行防锈处理.长期不使用的模具须涂抹黄油.2.2放回原位并作好记录.四（维修注意事项:1.非专业维修人员或未经专业维修人员允许，不可自行拆模维修2生产过程出现小的故障调机人员可根据情况加以解决如:2.1入胶口粘模:应用铜针在入料嘴处敲出，不可用钢针等硬物敲打模具2.2型腔轻微模痕可根据型腔的光洁度选择抛光材料.有纹面不可使用砂纸等抛光材料，一般用铜刷蘸钻石膏或金刚砂浆刷洗由专业维修人员完成2.3产品粘模:一般用热的塑料包覆产品及顶出部位，待冷却后顶出如用火烧注意不要损伤模具表面3.专业人员维修模具时，不可随意更改结构，需要更改结构须经质量工程部门同意后方可进行4.保证维修质量，选择合适的设备、材料、工具及其解决问题的方法以最快速度完成五（质量记录:1.注塑机及模具保养记录表一、目的:1.1为规范塑料注塑模的使用和保养，减少模具的损坏,确保产质量满足客户需求二、职责2.1本标准必须经由培训合格之注塑技术人员2.2注塑领班负责实施和检查督导，主管定期督导.三注塑模具的保养内容分为:1.0生产前模具的保养1.1须对模具的表面的油污,铁锈清理干净检查模具的冷却水孔是否有异物,是否有水路不通.1.2需检查模具胶口套中的圆弧是否损伤,是否有残留的异物.运动部件是否有异常,动作是否编制:审核:日期:注塑模具维护与保养规范QW3604/2顺畅.2.0生产中模具的保养2.1每天检查模具的所有导向的导柱,导套是否损伤,包括模具导柱.行位等部件,定期对其加油保养,每天上下班保养两次.2.2清洁模具分型面和排气槽的异物胶丝,异物,油物等并检查模具的顶针是否异常并定期打油.分模面、流道面清扫每日两次引导梢、衬套、位置决定梢的给油每日一次2.3定期检查模具的水路是否畅通,并对所有的紧固螺丝进行紧固.2.4检查模具的限位开关是否异常,斜销.斜顶是否异常.3.停机模具的保养3.1停机之前须先关闭冷却水路,吹净模具内的水路的余水,检查模具的表面是否有残留的胶丝,异物等将其清理干净后均匀喷上防锈剂,准确填写相关记录.四. 塑胶模具的维护管理要点模具维护管理的重点，主要的维护项目为:1•模具PL面，模穴、型心面等部位的清洁，2.模具的运动部位的润滑，螺栓的松弛的紧固，3•冷却水孔的防锈，电器件的断线检查等连续生产时应定期进行生产中维护，断续生产品则在一个批量生产后一定要进行停机维护，使其在最佳保养状态模具维护应有日常保养进行和定期保养进行，都依照「模具维护与保养」入行，并以「模具保养检查表」确认并作业后，再将每一个模具生产记载于记录表上，这个记录是模具的履历记录，在以后的检查上有很大的帮助维护上的要点在于在固定的必要频率及时间下，认真执行模具的维护管理并非发生事故后立即修护，而是要预防事故的发生注塑试模管理试模是指模具初装后进行的试验性冲压或胚塑，以考核模具的性能和胚件的质量试模通知:试模通知是提醒各参加试模部门、人员做好相应的准备工作以便能够合理的安排试模工作，其包括通知参加试模部门、模具编号、塑件编号、试模日期、试模用料、试模样板数量、试模类别、试模成本、试模状况、模具数据等信息制模/改模管理:系统提供制模、改模等加工任务的管理，根据待排产的加工任务，优化工模车间能够进行合理化的生产排程并计划其加工所需的费用、工时、人员和设备，确保加工任务能够顺利的完成试模报告:试模完成后，需要质检部门出具试模报告，反映试模过程中出现的各种情况，包括模具注塑情况和塑件缺陷情况，并注明试模单号、模具编号、塑件名称、试模原因、试模次数、试模日期、塑件批号、试模机器等详细信息模具试模合格率:试模合格率反映了模具试模的次数，以及模具试模成功的比率，是衡量模具加工师傅和设计部门的一个重要技术指标模具验收管理:模具在试模成功后，客户需确认试模结果，并签收模具验收合格单客户签收的模具验收报告单中需从以下几方面考核:塑件的质量、模具的性能、技术文文件（样板）、交货期等模具基础档案:标识模具的名称、型腔数、总装图、产品图以及相关的要求和技术说明（试模或原样品、材料及收缩率，装配要求、体积）;模具状态（正常、在修、故障、损坏、报废）模具试模记录:模具试模记录主要记录模具的试模日期、试模人员、试模地点、试模设备、试模用料、试模状况说明、试模样品、质检报告模具验收记录:模具验收主要记录了该模具验收过程中的情况，包括验收人员、验收日期、验收地点、验收样板、试模报告、模具状况以及验收技术质量等编制:审核:日期:注塑模具维护与保养规范QW3604/3模具进厂（入库）记录:模具入库记录记录了该模具进厂（渗入渗出库）情况主要包括入库日期、供货商名称、地址、邮编、联系电话和负责人模具匹配机台:模具匹配的机台记录了改模具相应匹配的机床型号，包括其规格、名称、性能、顶出方式、安装面积、最大成型压力、锁模力、注射量等等模具维修记录:模具维修记录主要记录维修模具的编号、名称、日期、人员态、维修后试模记录及注意事项等注塑模具的结构、用法与保养实务“七分模具，三分工艺”注塑模具结构与注塑工艺条件密切相关模具在注塑生产中出现的变化往往被人们忽视;若注塑模具使用不当就会产生很多问题（如:模具变形、模具生锈、模具人为损伤、压模、模具故障多，落模/修模频繁，产品出现毛边、人手多、不良率高、料耗大、生产效率低等……），严重影响注塑生产的顺利进行掌握注塑模具的结构、使用与保养知识是每一个注塑相关的技术人员、管理人员必备的专业知识，模具结构是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现品质问题和异常现象时必须考虑的因素之一若不深刻懂得模具结构与使用保养知识，就不可能是一位合格的注塑技术人员或注塑管理者;长期以来，很多注塑工作者对注塑模具结构、使用与保养知识不甚了解，凭经验做事盲目调机注塑中出现的问题70%的情况与模具结构不合理及模具使用不当有关;目前，很多注塑工作者不善于分析模具结构与注塑工艺条件、品质不良之间的关系，造成调机时间长、原料浪费大本课程是专为学习注塑模具结构、使用/保养知识，欲快速提升分析问题、处理问题能力的注塑技术/管理人员而开设的注塑模具维护与保养注塑模具同其它模具相比,结构更加复杂和精密,对操作和维护产品的要求也就更高,因此在整个生产过程中,正解的使用和精心的维护,保养对维持企业正常生产,提高企业效益,具有十分重要的意义.一、选择合适的成型设备，确定合理的工艺条件，若注塑机太小则满意不了要求，太大又是能源的浪费，并且又会因合模力调节不合适而损坏模具或模板，同时又使效率降低选择注射机时，应按最大注射量，拉杆有效距离，模板上模具安装尺寸最大模厚，最小模厚，模板行程顶出方式，顶出行程，注射压力，合模力等各项进行核查，懑足要求后方可使用工艺条件的合理确定也是正确使用模具的内容之一，锁模力太大注射压力太高注射的速率太快模温过高等都会对模具使用寿命造成损害二、模具装上注射机后，要先入行空模运转观察其各部位运行动作是否灵活，是否有不正常现象，顶出行程，开启行程是否到位合模时分型面是否吻合严密压板螺丝是否拧紧等三、模具使用时，要保持正常温度，不可忽冷忽暖，在正常温下工作，可延长模具使用寿命四、模具上的滑动部件，如导柱、回针、推杆、型芯等，要随时观察，定时检查适时擦洗并加注润滑油脂，尤其在夏季温度较高时，每班最少加两次油以保证这些滑动件运动灵活防止紧涩咬死五、每次锁模前，均应注意型腔内是否清理干净编制:审核:日期:注塑模具维护与保养规范QW3604/4绝对不准留有残余制品，或其它任何异物，清理时严禁使用坚硬工具，以防碰伤型腔表面六、型腔表面有特殊要求的模具，表面粗糙度Ra小于或等于0.2cm，绝对不能用手抹或棉丝擦,应用压缩空气吹,或用高级餐巾纸和高级脱脂棉蘸上酒精轻轻地擦抹.七、型腔表面要定期进行清洗，注射模具在成型过程中往往会分解出低分子化合物腐蚀模具型腔，使得光亮的型腔表面逐渐变得暗淡无光而降低制品质量，因此需要定期擦洗，擦洗可以使用醇类或酮类制剂擦洗后要及时吹干.八、操作离开需临时停机时，应把模具闭合上，不让型腔和型芯暴露在外，以防意外损伤，停机时间预计超过24小时，要在型腔、型芯表面喷上防锈油或脱模剂，尤其在潮湿地区和雨季时间再短也要做防锈处理空气中的水汽会使模腔表面质量降低，制品表面质量下降模具再次使用时，应将模具上的油去除，擦干净后才可使用，有镜面要求的清洗压缩空气吹干后再用热风吹干，否则会在成型时渗出而使制品出现缺陷九、临时停机后开机，打开模具后应检查滑块限位是否移动，未发现异常才能合模总之，开机前一定要小心谨慎，不可粗心大意十、为延长冷却水道的使用寿命，在模具停用时，应立即用压缩空气将冷却水道内的水清除，用少量机油放入咀口部，再用压缩空气吹使所有冷却管道有一层防锈油层十一、工作中认真检查各控制部件的工作状态，严防辅助系统发生异常，加热，控制系统的保养对热流道模具尤为重要在每一个生产周期结束后都应对棒式加热器带式加热器，热电偶学用欧母入行测量，并与模具的技术说明资料相比较，以保证其功能的完好与此同时，控制回路可能通过安装在回路内的电流表测试抽芯用的液压缸中的油尽可能排空，油嘴密封以免在储运过程中液压油外泄或污染周围的环境十二、在生产中听到模具发出异声或出现其它异常情况，应立即停机检查模具维修人员对车间内正常运行的模具要进行巡回检查发现有异常现象时，应及时处理十三、操作工在交接班时，除了交接生产，工艺紧要关记录外对模具使用状况也要有详细的交待十四、当模具完成制品生产数量，要下机更换其它模具时，应将模具型腔内涂上防锈剂将模具其附件送交模具保养员，并附最后一件生产合格的制品作为样件一起送交保养员此外还应送交一份模具使用清单，详细填写该模具在什么机床上，从某年某月某日，共生产多少数量制品，现在模具是否良好若模具有问题要在使用单上填写该模具存在什么问题提出修改和完善的具体要求，并交一件未处理的样品给保管员留给模具工修模时参考十五、应设立模具库，设专人管理，并建立模具档案，有可能的话要对模具实行计算机管理模具库应选择潮气小通风的地方温度应保持在70%以下若湿度超过70%，则模具很容易生锈模具应上架存放，注意防腐蚀，防尘等要标上需要修理或完成修理、保养的标识编制:审核:日期:。

热流道安装维护指南热流道系统是在注塑模具中使用的一种热控技术。

它可以有效地控制塑料熔体的流动，提高注塑制品的质量和生产效率。

在使用热流道系统之前，正确的安装和维护是非常重要的。

本文将为您提供热流道安装维护的指南。

1. 安装前准备在安装热流道系统之前，必须进行一些准备工作。

首先，检查注塑机的温度控制装置是否正常工作。

确保温度控制系统可以准确地控制热流道的温度。

其次，检查注塑模具的加热元件是否完好无损。

确保加热元件没有断路或短路现象。

最后，准备好安装所需的工具和材料，如扳手、螺丝刀、钢丝刷等。

2. 热流道系统的安装步骤2.1 清洁模腔和热流道组件在安装前，清洁注塑模具的模腔和热流道组件。

使用钢丝刷和洁净布清洁模腔内的杂质和污垢。

确保模腔表面光洁无害。

同时，清洁热流道组件中的金属和塑料残留物。

2.2 安装热流道组件根据注塑模具的结构和热流道系统的设计，安装热流道组件。

确保组件与模腔紧密连接，并确保通道的位置和尺寸正确。

使用扳手和螺丝刀进行固定，但不要过紧，以免损坏模具。

2.3 连接温度控制系统将热流道系统与温度控制系统连接起来。

确保连接稳固牢靠，并且接口处没有漏水现象。

根据注塑机的温度控制装置的说明书，设置适宜的温度参数。

3. 热流道系统的维护3.1 定期清洁模具和热流道组件在使用热流道系统的过程中，定期清洁模具和热流道组件，以防止杂质和污垢的积累。

使用洁净布或专用清洁剂擦拭模腔内表面和热流道组件。

3.2 检查加热元件定期检查热流道系统中的加热元件，确保其正常工作。

注意观察是否有断路或者短路现象。

如果发现问题，及时更换加热元件，以确保热流道的温度控制正常。

3.3 维护温度控制系统定期维护温度控制系统，保持其正常工作。

清理温度控制装置的散热器，并检查控制器的电源线是否正常。

如发现问题，及时修理或更换设备。

4. 安全注意事项在进行热流道安装和维护时，务必注意以下安全事项：4.1 确保安全操作在安装和维护过程中，严格遵守操作规程和安全操作规范。

注塑模具的热流道技术热流道模具与一般流道模具相比，具有注塑效率高、成型塑件质量好和节省原材料等优点，随着塑料工业的进展，热流道技术正不断地进展完善，其应用范围也越来越广泛。

热流道是通过加热的方法来保证流道和浇口的塑料保持熔融状态。

由于在流道相近或中心设有加热棒和加热圈，从注塑机/喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道注射成型法于20世纪50时代问世，经过了一段较长时间的推广以后，其应用普及率逐年上升。

80时代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。

但到了90时代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

热流道系统的优势节省原材料、降低制品成本是热流道模具zui显著的特点。

一般浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节省大量原材料。

由于不需废料的回收、选择、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而简单实现多浇口、多型腔模具及大型制品的低压注塑。

热浇口利于压力传递，在肯定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用树脂范围广、成型条件设定便利。

由于热流道温控系统技术的完善及进展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。

对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个紧要特点。

与一般流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。
