热流道模具常见问题的解决措施和注意事项

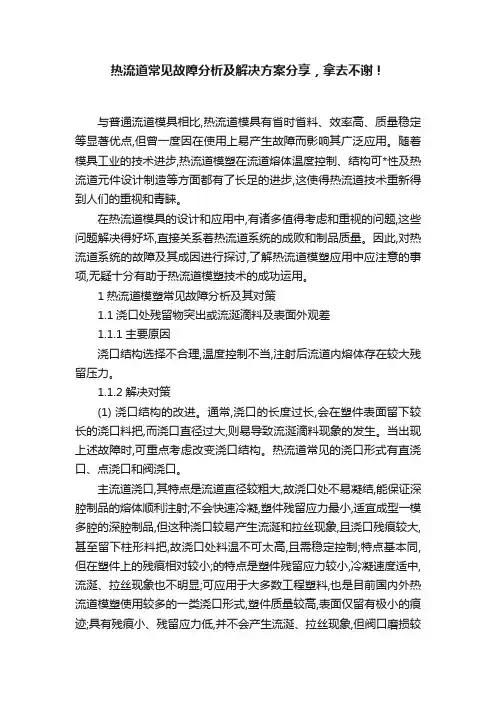

热流道常见故障分析及解决方案分享，拿去不谢！与普通流道模具相比,热流道模具有省时省料、效率高、质量稳定等显著优点,但曾一度因在使用上易产生故障而影响其广泛应用。

随着模具工业的技术进步,热流道模塑在流道熔体温度控制、结构可*性及热流道元件设计制造等方面都有了长足的进步,这使得热流道技术重新得到人们的重视和青睐。

在热流道模具的设计和应用中,有诸多值得考虑和重视的问题,这些问题解决得好坏,直接关系着热流道系统的成败和制品质量。

因此,对热流道系统的故障及其成因进行探讨,了解热流道模塑应用中应注意的事项,无疑十分有助于热流道模塑技术的成功运用。

1热流道模塑常见故障分析及其对策1.1浇口处残留物突出或流涎滴料及表面外观差1.1.1主要原因浇口结构选择不合理,温度控制不当,注射后流道内熔体存在较大残留压力。

1.1.2解决对策(1) 浇口结构的改进。

通常,浇口的长度过长,会在塑件表面留下较长的浇口料把,而浇口直径过大,则易导致流涎滴料现象的发生。

当出现上述故障时,可重点考虑改变浇口结构。

热流道常见的浇口形式有直浇口、点浇口和阀浇口。

主流道浇口,其特点是流道直径较粗大,故浇口处不易凝结,能保证深腔制品的熔体顺利注射;不会快速冷凝,塑件残留应力最小,适宜成型一模多腔的深腔制品,但这种浇口较易产生流涎和拉丝现象,且浇口残痕较大,甚至留下柱形料把,故浇口处料温不可太高,且需稳定控制;特点基本同,但在塑件上的残痕相对较小;的特点是塑件残留应力较小,冷凝速度适中,流涎、拉丝现象也不明显;可应用于大多数工程塑料,也是目前国内外热流道模塑使用较多的一类浇口形式,塑件质量较高,表面仅留有极小的痕迹;具有残痕小、残留应力低,并不会产生流涎、拉丝现象,但阀口磨损较明显,在使用中随着配合间隙的增大又会出现流涎现象,此时应及时更换阀芯、阀口体。

浇口形式的选择与被模塑的树脂性能密切相关。

易发生流涎的低粘度树脂,可选择阀浇口。

结晶型树脂成型温度范围较窄,浇口处的温度应适当较高,如POM、PEX等树脂可采用带加热探针的浇口形式。

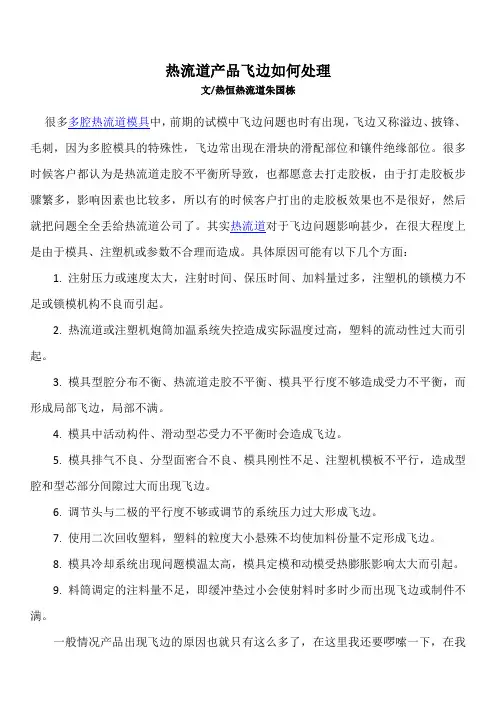

热流道产品飞边如何处理
文/热恒热流道朱国栋
很多多腔热流道模具中，前期的试模中飞边问题也时有出现，飞边又称溢边、披锋、毛刺，因为多腔模具的特殊性，飞边常出现在滑块的滑配部位和镶件绝缘部位。

很多时候客户都认为是热流道走胶不平衡所导致，也都愿意去打走胶板，由于打走胶板步骤繁多，影响因素也比较多，所以有的时候客户打出的走胶板效果也不是很好，然后就把问题全全丢给热流道公司了。

其实热流道对于飞边问题影响甚少，在很大程度上是由于模具、注塑机或参数不合理而造成。

具体原因可能有以下几个方面：
1. 注射压力或速度太大，注射时间、保压时间、加料量过多，注塑机的锁模力不足或锁模机构不良而引起。

2. 热流道或注塑机炮筒加温系统失控造成实际温度过高，塑料的流动性过大而引起。

3. 模具型腔分布不衡、热流道走胶不平衡、模具平行度不够造成受力不平衡，而形成局部飞边，局部不满。

4. 模具中活动构件、滑动型芯受力不平衡时会造成飞边。

5. 模具排气不良、分型面密合不良、模具刚性不足、注塑机模板不平行，造成型腔和型芯部分间隙过大而出现飞边。

6. 调节头与二极的平行度不够或调节的系统压力过大形成飞边。

7. 使用二次回收塑料，塑料的粒度大小悬殊不均使加料份量不定形成飞边。

8. 模具冷却系统出现问题模温太高，模具定模和动模受热膨胀影响太大而引起。

9. 料筒调定的注料量不足，即缓冲垫过小会使射料时多时少而出现飞边或制件不满。

一般情况产品出现飞边的原因也就只有这么多了，在这里我还要啰嗦一下，在我处理
的案子里飞边问题，大多都是因为模具在动态中受力不均而造成的，模具往往在飞模的时候配合的都是很到位，可在机台上就不一定了。

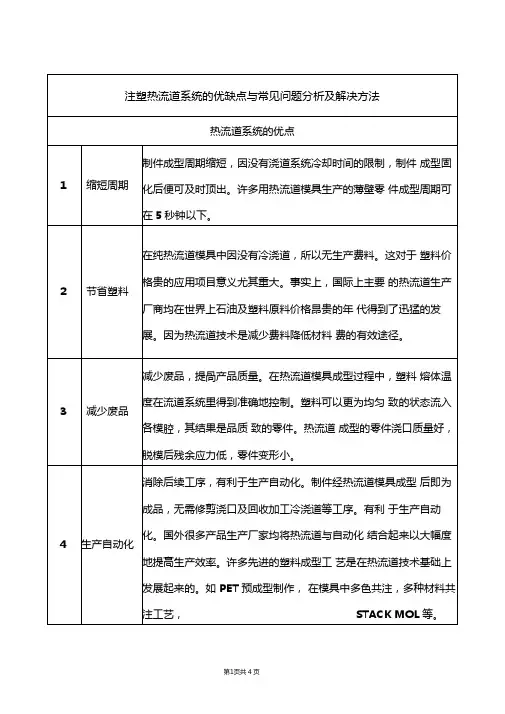

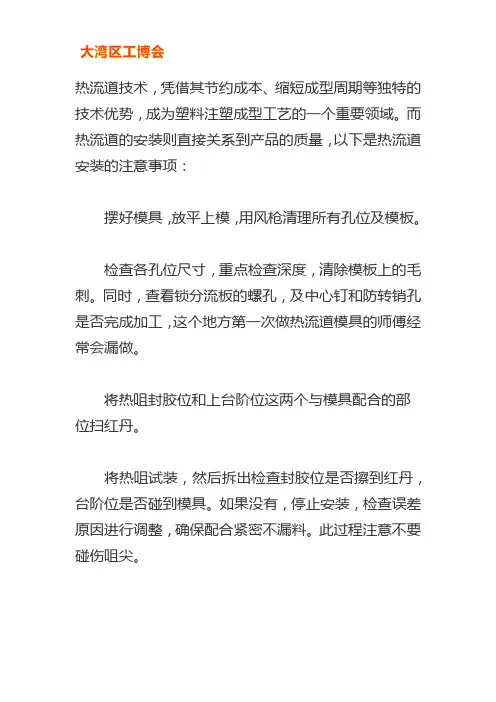

热流道技术，凭借其节约成本、缩短成型周期等独特的技术优势，成为塑料注塑成型工艺的一个重要领域。

而热流道的安装则直接关系到产品的质量，以下是热流道安装的注意事项：摆好模具，放平上模，用风枪清理所有孔位及模板。

检查各孔位尺寸，重点检查深度，清除模板上的毛刺。

同时，查看锁分流板的螺孔，及中心钉和防转销孔是否完成加工，这个地方第一次做热流道模具的师傅经常会漏做。

将热咀封胶位和上台阶位这两个与模具配合的部位扫红丹。

将热咀试装，然后拆出检查封胶位是否擦到红丹，台阶位是否碰到模具。

如果没有，停止安装，检查误差原因进行调整，确保配合紧密不漏料。

此过程注意不要碰伤咀尖。

将热咀全部装好，同时装好中心垫、中心销、防转销，并在其平面上扫红丹。

检查咀平面及中心垫高度，误差控制在0.05mm 以内。

试装分流板。

注意正式装分流板时不要漏装热咀密封圈。

检查分流板与热咀的配合，保证全部碰到红丹，确保不漏胶。

整理热咀走线，做到整齐美观，并将线路每组按顺序编号，将线接入插痤。

将分流板正式装入，锁紧分流板固定螺丝(注意一定要锁平衡，保持分流板的四角高度一致)，控制分流板介子高于周边模框平面0.10-0.15mm，然后在分流板介子上扫红丹。

将码模板试装，检查平面是否碰到介子红丹，确保模板压住分流板介子。

锁紧模具，将模具立起，从分型面检查浇口与咀尖的配合是否达到要求。

要做到咀尖低于浇口面0.1-0.2mm，咀尖不能偏心。

用万用表仔细检测每组电路，做到无短路、断路、漏电等，各组线路对应无误，确保所有电路正常。

接好温控器进行试加温，第一次加温应在100℃以内，保持十分钟进行预热除湿，保护加热器；然后，加温到需要的温度，正常的话即可安排吊装模具试模。

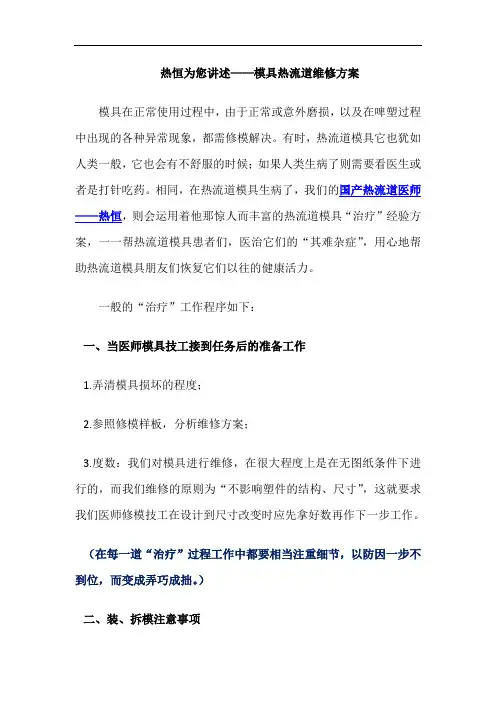

热恒为您讲述——模具热流道维修方案模具在正常使用过程中，由于正常或意外磨损，以及在啤塑过程中出现的各种异常现象，都需修模解决。

有时，热流道模具它也犹如人类一般，它也会有不舒服的时候；如果人类生病了则需要看医生或者是打针吃药。

相同，在热流道模具生病了，我们的国产热流道医师——热恒，则会运用着他那惊人而丰富的热流道模具“治疗”经验方案，一一帮热流道模具患者们，医治它们的“其难杂症”，用心地帮助热流道模具朋友们恢复它们以往的健康活力。

一般的“治疗”工作程序如下：一、当医师模具技工接到任务后的准备工作1.弄清模具损坏的程度；2.参照修模样板，分析维修方案；3.度数：我们对模具进行维修，在很大程度上是在无图纸条件下进行的，而我们维修的原则为“不影响塑件的结构、尺寸”，这就要求我们医师修模技工在设计到尺寸改变时应先拿好数再作下一步工作。

（在每一道“治疗”过程工作中都要相当注重细节，以防因一步不到位，而变成弄巧成拙。

）二、装、拆模注意事项1.标示：当修模技工拆下导柱、司筒、顶针、镶件、压块等，特别是有方向要求的，一定要看清在模胚上的对应标示，以便在装模时对号入座。

在此过程中，须留意两点：（1）.标示符必须唯一，不得重复；（2）.未有标示的模具镶件，必须打上标示字符；（工作开展时，也要时时集中注意力，把工作要注意的细节注意到位，做到“治疗”步步有效，以减轻损坏。

）2.防呆：在易出错装的零部件作好防呆工作及保证在装反的情况下装不进去；3.摆放：拆出的零部件需摆放整齐，螺丝、弹簧、胶圈等应用胶盒装好；4.保护：对型芯、型腔等精密零件要作好防护措施，以防他人不小心碰伤。

三、维修纹面时注意事项1.机台省模：当胶件有粘模、拖花等需省模时，应将有纹面的部位作好保护，才可进行维修。

机台省模切忌将纹面省光，在无把握时应要求落模维修；2.烧焊：若对纹面进行烧焊，必须留意：（1）.焊条必须与模CORE材料一致；（2）.焊后需作好回火工作；3.补纹：当模具维修好需出厂补纹时，维修者需用纸皮将纹面保护好，并标示好补纹部位，附带补纹样板。

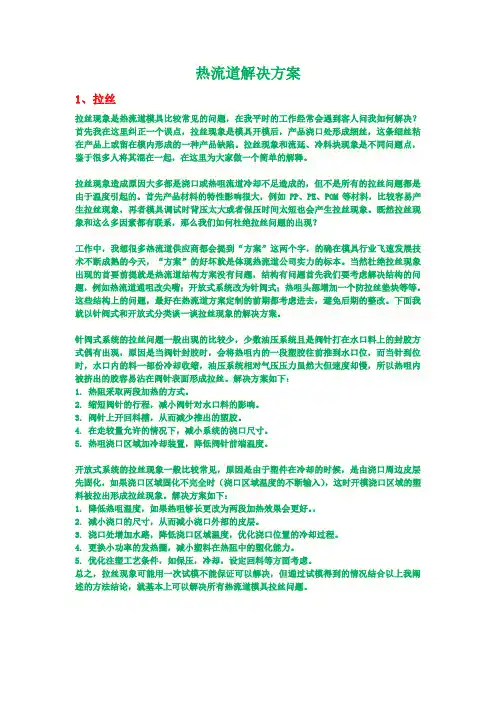

热流道解决方案1、拉丝拉丝现象是热流道模具比较常见的问题，在我平时的工作经常会遇到客人问我如何解决？首先我在这里纠正一个误点，拉丝现象是模具开模后，产品浇口处形成细丝，这条细丝粘在产品上或留在模内形成的一种产品缺陷。

拉丝现象和流延、冷料块现象是不同问题点，鉴于很多人将其混在一起，在这里为大家做一个简单的解释。

拉丝现象造成原因大多都是浇口或热咀流道冷却不足造成的，但不是所有的拉丝问题都是由于温度引起的。

首先产品材料的特性影响很大，例如PP、PE、POM等材料，比较容易产生拉丝现象，再者模具调试时背压太大或者保压时间太短也会产生拉丝现象。

既然拉丝现象和这么多因素都有联系，那么我们如何杜绝拉丝问题的出现？工作中，我想很多热流道供应商都会提到“方案”这两个字，的确在模具行业飞速发展技术不断成熟的今天，“方案”的好坏就是体现热流道公司实力的标本。

当然杜绝拉丝现象出现的首要前提就是热流道结构方案没有问题，结构有问题首先我们要考虑解决结构的问题，例如热流道通咀改尖嘴；开放式系统改为针阀式；热咀头部增加一个防拉丝垫块等等。

这些结构上的问题，最好在热流道方案定制的前期都考虑进去，避免后期的整改。

下面我就以针阀式和开放式分类谈一谈拉丝现象的解决方案。

针阀式系统的拉丝问题一般出现的比较少，少数油压系统且是阀针打在水口料上的封胶方式偶有出现，原因是当阀针封胶时，会将热咀内的一段塑胶往前推到水口位，而当针到位时，水口内的料一部份冷却收缩，油压系统相对气压压力虽然大但速度却慢，所以热咀内被挤出的胶容易沾在阀针表面形成拉丝。

解决方案如下：1. 热阻采取两段加热的方式。

2. 缩短阀针的行程，减小阀针对水口料的影响。

3. 阀针上开回料槽，从而减少推出的塑胶。

4. 在走较量允许的情况下，减小系统的浇口尺寸。

5. 热咀浇口区域加冷却装置，降低阀针前端温度。

开放式系统的拉丝现象一般比较常见，原因是由于塑件在冷却的时候，是由浇口周边皮层先固化，如果浇口区域固化不完全时（浇口区域温度的不断输入），这时开模浇口区域的塑料被拉出形成拉丝现象。

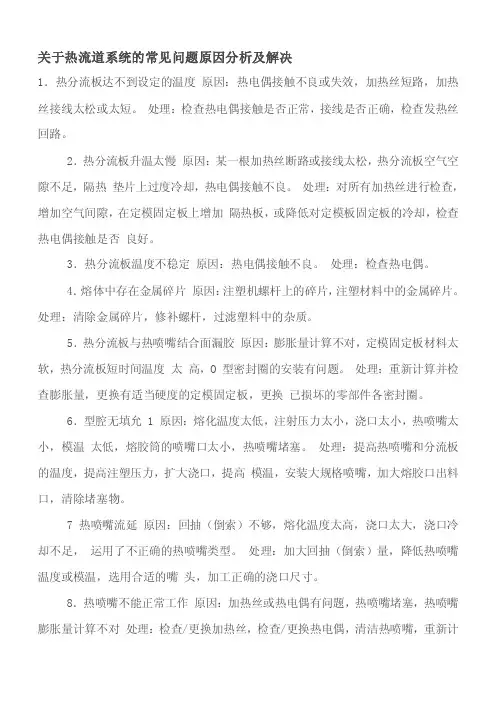

关于热流道系统的常见问题原因分析及解决1．热分流板达不到设定的温度原因：热电偶接触不良或失效，加热丝短路，加热丝接线太松或太短。

处理：检查热电偶接触是否正常，接线是否正确，检查发热丝回路。

2．热分流板升温太慢原因：某一根加热丝断路或接线太松，热分流板空气空隙不足，隔热垫片上过度冷却，热电偶接触不良。

处理：对所有加热丝进行检查，增加空气间隙，在定模固定板上增加隔热板，或降低对定模板固定板的冷却，检查热电偶接触是否良好。

3．热分流板温度不稳定原因：热电偶接触不良。

处理：检查热电偶。

4．熔体中存在金属碎片原因：注塑机螺杆上的碎片，注塑材料中的金属碎片。

处理：清除金属碎片，修补螺杆，过滤塑料中的杂质。

5．热分流板与热喷嘴结合面漏胶原因：膨胀量计算不对，定模固定板材料太软，热分流板短时间温度太高，O 型密封圈的安装有问题。

处理：重新计算并检查膨胀量，更换有适当硬度的定模固定板，更换已损坏的零部件各密封圈。

6．型腔无填允 1 原因：熔化温度太低，注射压力太小，浇口太小，热喷嘴太小，模温太低，熔胶筒的喷嘴口太小，热喷嘴堵塞。

处理：提高热喷嘴和分流板的温度，提高注塑压力，扩大浇口，提高模温，安装大规格喷嘴，加大熔胶口出料口，清除堵塞物。

7热喷嘴流延原因：回抽（倒索）不够，熔化温度太高，浇口太大，浇口冷却不足，运用了不正确的热喷嘴类型。

处理：加大回抽（倒索）量，降低热喷嘴温度或模温，选用合适的嘴头，加工正确的浇口尺寸。

8．热喷嘴不能正常工作原因：加热丝或热电偶有问题，热喷嘴堵塞，热喷嘴膨胀量计算不对处理：检查/更换加热丝，检查/更换热电偶，清洁热喷嘴，重新计算热喷嘴的膨胀量。

9制品上有较多飞边原因：注塑压力过高，温度过高，分模面平整质量差，锁模力不足，模具底板或注塑机动模/定模板不平整。

处理：降低注塑压力，降低热喷嘴/分流板/模具温度，增加锁模力，修整模具，修整注塑机动模/定模板。

10制品上或浇口区域产生焦印，焦痕原因：模具上排气不足，注射速度过快，浇口窝嘴尺寸不对，材料烘干不够。

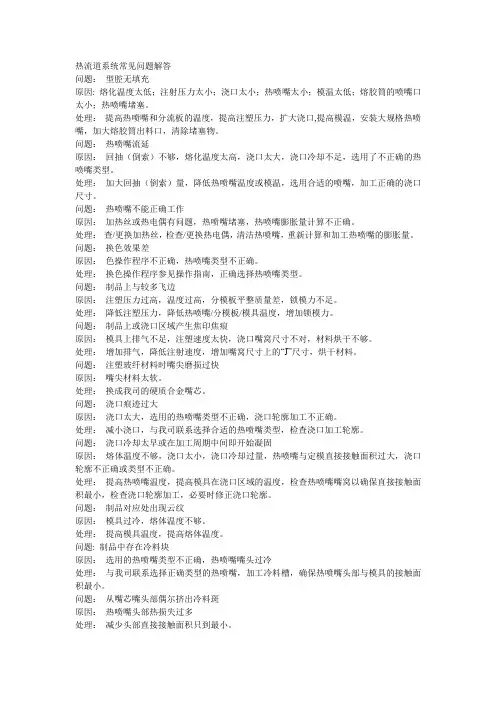

热流道系统常见问题解答问题：型腔无填充原因: 熔化温度太低；注射压力太小；浇口太小；热喷嘴太小；模温太低；熔胶筒的喷嘴口太小；热喷嘴堵塞。

处理：提高热喷嘴和分流板的温度，提高注塑压力，扩大浇口,提高模温，安装大规格热喷嘴，加大熔胶筒出料口，清除堵塞物。

问题：热喷嘴流延原因：回抽（倒索）不够，熔化温度太高，浇口太大，浇口冷却不足，选用了不正确的热喷嘴类型。

处理：加大回抽（倒索）量，降低热喷嘴温度或模温，选用合适的喷嘴，加工正确的浇口尺寸。

问题：热喷嘴不能正确工作原因：加热丝或热电偶有问题，热喷嘴堵塞，热喷嘴膨胀量计算不正确。

处理：查/更换加热丝，检查/更换热电偶，清洁热喷嘴，重新计算和加工热喷嘴的膨胀量。

问题：换色效果差原因：色操作程序不正确，热喷嘴类型不正确。

处理：换色操作程序参见操作指南，正确选择热喷嘴类型。

问题：制品上与较多飞边原因：注塑压力过高，温度过高，分模板平整质量差，锁模力不足。

处理：降低注塑压力，降低热喷嘴/分模板/模具温度，增加锁模力。

问题：制品上或浇口区域产生焦印焦痕原因：模具上排气不足，注塑速度太快，浇口嘴窝尺寸不对，材料烘干不够。

处理：增加排气，降低注射速度，增加嘴窝尺寸上的“J”尺寸，烘干材料。

问题：注塑玻纤材料时嘴尖磨损过快原因：嘴尖材料太软。

处理：换成我司的硬质合金嘴芯。

问题：浇口痕迹过大原因：浇口太大，选用的热喷嘴类型不正确，浇口轮廓加工不正确。

处理：减小浇口，与我司联系选择合适的热喷嘴类型，检查浇口加工轮廓。

问题：浇口冷却太早或在加工周期中间即开始凝固原因：熔体温度不够，浇口太小，浇口冷却过量，热喷嘴与定模直接接触面积过大，浇口轮廓不正确或类型不正确。

处理：提高热喷嘴温度，提高模具在浇口区域的温度，检查热喷嘴嘴窝以确保直接接触面积最小，检查浇口轮廓加工，必要时修正浇口轮廓。

问题：制品对应处出现云纹原因：模具过冷，熔体温度不够。

处理：提高模具温度，提高熔体温度。

问题: 制品中存在冷料块原因：选用的热喷嘴类型不正确，热喷嘴嘴头过冷处理：与我司联系选择正确类型的热喷嘴，加工冷料槽，确保热喷嘴头部与模具的接触面积最小。

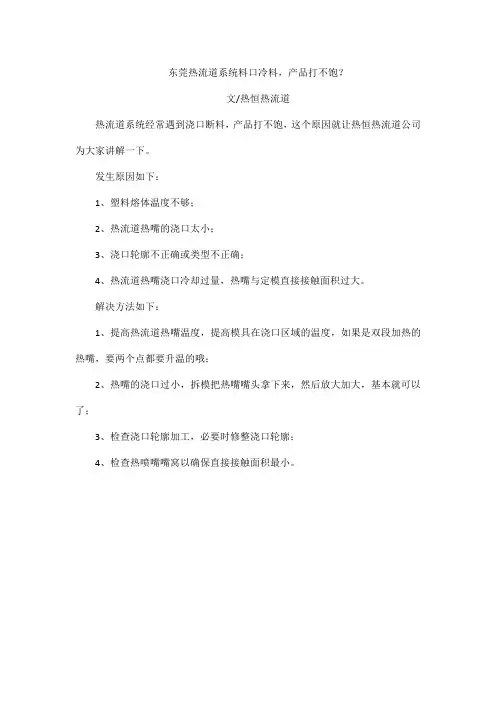

东莞热流道系统料口冷料，产品打不饱？
文/热恒热流道
热流道系统经常遇到浇口断料，产品打不饱，这个原因就让热恒热流道公司为大家讲解一下。

发生原因如下：
1、塑料熔体温度不够；
2、热流道热嘴的浇口太小；
3、浇口轮廓不正确或类型不正确；
4、热流道热嘴浇口冷却过量，热嘴与定模直接接触面积过大。

解决方法如下：
1、提高热流道热嘴温度，提高模具在浇口区域的温度，如果是双段加热的热嘴，要两个点都要升温的哦；
2、热嘴的浇口过小，拆模把热嘴嘴头拿下来，然后放大加大，基本就可以了；
3、检查浇口轮廓加工，必要时修整浇口轮廓；
4、检查热喷嘴嘴窝以确保直接接触面积最小。

热流道模具常见故障及排除方法返回上页注射模热流道系统的故障是多方面的，造成的结果也不同，轻者影响塑件的外观质量，重者可能损坏模具及加热元器件。

1、由电热元件所造成的故障在热流道系统中，电热元件是维持流道温度的热源，这里一旦出现故障，首先是流道温度下降，注射周期短的制品有可能维持一段时间；对于注射周期较长的制品则很快使塑件打不满，甚至使流道凝结而无法生产。

※1电热元件的损坏：电热元件长期工作在电流通断的状态下，较强的电流冲击使其寿命缩短，电热元件损坏，从温控表上反映出无电流输出，温度急速下降，排除的方法只能是更换电热元件。

※2电热元件漏电：当电热元件中的某一部分绝缘不良时，将出现漏电。

此时所出现的情况是升温时间长，甚至升不到工作温度。

严重漏电时，接触模具有触电感。

在较高级的温控表中，可以显示出漏电故障。

遇到这种情况时必须立即检查，更换漏电的电热元件。

2 、由温控系统所至的故障温控系统的故障，往往是伴随电热元件故障同时出现或是在重新启用时出现。

※1 电偶正负极性装反，电偶断路、短路和电源线装反：即在更换新的电热、电偶元件时，装反电偶极性的情况时有发生，反映出的现象是温控表不能正确反映温度，此时也就不能正常工作。

必须仔细检查来判断，切不可轻率地误判为电热元件故障。

电偶的断路和短路将不反馈升温信号，有可能使加热器烧毁。

如果电源线和电偶线接反，有可能将温控表烧毁。

当然较高级的温控表中装有上述故障的显示和保护。

纠正错误接线以排除故障。

※2温控表失控表现为不显示或不正常显示，温度一直升温加热，达到设定温度也不起控制作用。

此时应停止工作，进行检修。

否则将有可能烧毁温控表及加热元件。

※3接插件、内导线虚焊、脱焊。

在使用航空插头插座时，导线是锡焊到插头座上。

因为补偿导线是合金材料，焊接性能差，常出现虚焊、脱焊。

使工作电流失常、保险丝频频熔断，无法连续生产。

解决的方法是更换为矩形插头插座，使连接可靠。

3、热流道元器件所造成的故障连接紧固件、密封件松动造成跑料：分流板是热流道系统中的重要环节，尤其是多喷嘴的分流板系统结构较为复杂。

1、交口处光圈原因：浇口周围温度过高解决方案：改变喷嘴温度及/或者改变浇口冷却水路的温度，从而达到最佳的温度，对PC而言，浇口区域温度在110--130度之间为佳，对PMMA而言90—110度为佳；试模过程中的检测：测量浇口周围的实际温度，适时调整，保证生产稳定；2、产品表面有明显的浇口痕迹原因：阀针过短、浇口温度过低、保压压力过大或者时间过长、过长的注塑时间；解决方案：检测阀针长度，与喇叭口的配合情况；检测喷嘴嘴芯与模具之间的距离；升高喷嘴温度，同时（或者）优化冷却水路温度；在保证产品外观无缩水，尺寸合格的基础下，减少保压的压力值和时间；试模过程中的检测：当试模过程中如上情况发生时，第一步应该检测阀针是否完全突出模具；要求阀针封闭后，突出模具定模型腔面0.2～0.3mm，并且前端带有0.1mm的弧度；如果阀针的位置正确，问题有可能归因于保压（压力过大，或者时间过长）或者气缸的压力太小。

如果阀针在浇口后面，有可能是机械问题（阀针过短）或者感温不准，浇口温度过低，浇口锥形部分附着一层冷料薄膜，阀针无法到达底部，在这种情况下，浇口必需用火加热并且手动开关阀针。

如果阀针在正确的位置运动表明阀针长度合适，不然需要调整阀针长度。

重新开始试模时，在正确的温度条件下。

如果生产几模后又出现同样的问题，表明浇口的锥形部分的尺寸和阀针不匹配（阀针口部锥面和胶口锥度配合有问题），形成冷料薄膜引起飞边。

由于飞边的存在，阀针无法到达正确的位置。

在这种情况下，需要拆模并且严格配模。

用热风式加热枪清除浇口冷料薄膜后，肉眼就可以核实该问题。

如果浇口区域温度过低：这种情况只要升高喷嘴或模具的温度就可以解决3、浇口周围有少许飞边原因：阀针锥面与模具型腔锥面配合不佳；浇口区域的温度过低；解决方案：检测阀针与模座之间的是否连接正确。

检测喷嘴嘴芯和模具之间的距离是否得当。

控制气缸的输入气压。

升高喷嘴温度或优化冷却水路温度。

4、浇口周围有大量飞边原因：浇口区域温度低，保压压力过高；解决方案：升高浇口区域的温度，降低保压压力，检测嘴芯和模具之间的距离。

热恒为您讲述——模具热流道维修方案模具在正常使用过程中，由于正常或意外磨损，以及在啤塑过程中出现的各种异常现象，都需修模解决。

有时，热流道模具它也犹如人类一般，它也会有不舒服的时候；如果人类生病了则需要看医生或者是打针吃药。

相同，在热流道模具生病了，我们的国产热流道医师——热恒，则会运用着他那惊人而丰富的热流道模具“治疗”经验方案，一一帮热流道模具患者们，医治它们的“其难杂症”，用心地帮助热流道模具朋友们恢复它们以往的健康活力。

一般的“治疗”工作程序如下：一、当医师模具技工接到任务后的准备工作1.弄清模具损坏的程度；2.参照修模样板，分析维修方案；3.度数：我们对模具进行维修，在很大程度上是在无图纸条件下进行的，而我们维修的原则为“不影响塑件的结构、尺寸”，这就要求我们医师修模技工在设计到尺寸改变时应先拿好数再作下一步工作。

（在每一道“治疗”过程工作中都要相当注重细节，以防因一步不到位，而变成弄巧成拙。

）二、装、拆模注意事项1.标示：当修模技工拆下导柱、司筒、顶针、镶件、压块等，特别是有方向要求的，一定要看清在模胚上的对应标示，以便在装模时对号入座。

在此过程中，须留意两点：（1）.标示符必须唯一，不得重复；（2）.未有标示的模具镶件，必须打上标示字符；（工作开展时，也要时时集中注意力，把工作要注意的细节注意到位，做到“治疗”步步有效，以减轻损坏。

）2.防呆：在易出错装的零部件作好防呆工作及保证在装反的情况下装不进去；3.摆放：拆出的零部件需摆放整齐，螺丝、弹簧、胶圈等应用胶盒装好；4.保护：对型芯、型腔等精密零件要作好防护措施，以防他人不小心碰伤。

三、维修纹面时注意事项1.机台省模：当胶件有粘模、拖花等需省模时，应将有纹面的部位作好保护，才可进行维修。

机台省模切忌将纹面省光，在无把握时应要求落模维修；2.烧焊：若对纹面进行烧焊，必须留意：（1）.焊条必须与模CORE材料一致；（2）.焊后需作好回火工作；3.补纹：当模具维修好需出厂补纹时，维修者需用纸皮将纹面保护好，并标示好补纹部位，附带补纹样板。

热流道解决方案1、拉丝拉丝现象是热流道模具比较常见的问题，在我平时的工作经常会遇到客人问我如何解决？首先我在这里纠正一个误点，拉丝现象是模具开模后，产品浇口处形成细丝，这条细丝粘在产品上或留在模内形成的一种产品缺陷。

拉丝现象和流延、冷料块现象是不同问题点，鉴于很多人将其混在一起，在这里为大家做一个简单的解释。

拉丝现象造成原因大多都是浇口或热咀流道冷却不足造成的，但不是所有的拉丝问题都是由于温度引起的。

首先产品材料的特性影响很大，例如PP、PE、POM等材料，比较容易产生拉丝现象，再者模具调试时背压太大或者保压时间太短也会产生拉丝现象。

既然拉丝现象和这么多因素都有联系，那么我们如何杜绝拉丝问题的出现？工作中，我想很多热流道供应商都会提到“方案”这两个字，的确在模具行业飞速发展技术不断成熟的今天，“方案”的好坏就是体现热流道公司实力的标本。

当然杜绝拉丝现象出现的首要前提就是热流道结构方案没有问题，结构有问题首先我们要考虑解决结构的问题，例如热流道通咀改尖嘴；开放式系统改为针阀式；热咀头部增加一个防拉丝垫块等等。

这些结构上的问题，最好在热流道方案定制的前期都考虑进去，避免后期的整改。

下面我就以针阀式和开放式分类谈一谈拉丝现象的解决方案。

针阀式系统的拉丝问题一般出现的比较少，少数油压系统且是阀针打在水口料上的封胶方式偶有出现，原因是当阀针封胶时，会将热咀内的一段塑胶往前推到水口位，而当针到位时，水口内的料一部份冷却收缩，油压系统相对气压压力虽然大但速度却慢，所以热咀内被挤出的胶容易沾在阀针表面形成拉丝。

解决方案如下：1. 热阻采取两段加热的方式。

2. 缩短阀针的行程，减小阀针对水口料的影响。

3. 阀针上开回料槽，从而减少推出的塑胶。

4. 在走较量允许的情况下，减小系统的浇口尺寸。

5. 热咀浇口区域加冷却装置，降低阀针前端温度。

开放式系统的拉丝现象一般比较常见，原因是由于塑件在冷却的时候，是由浇口周边皮层先固化，如果浇口区域固化不完全时（浇口区域温度的不断输入），这时开模浇口区域的塑料被拉出形成拉丝现象。

开放式热流道与针阀式热流道模具拉丝问题如何解决文/热恒热流道我是东莞热恒热流道的售后工程师，平时的工作就是处理一些热流道漏胶、拉丝等常见的热流道问题。

这也是热流道模具比较常见的问题，遇上类似的问题客户会经常问我如何解决？首先我在这里纠正一个误点，拉丝现象是模具开模后，产品浇口处形成细丝，这条细丝粘在产品上或留在模内形成的一种产品缺陷。

拉丝现象和流延、冷料块现象是不同问题点，鉴于很多人将其混在一起，在这里为大家做一个简单的解释。

拉丝现象造成原因大多都是浇口或热咀流道冷却不足造成的，但不是所有的拉丝问题都是由于温度引起的。

首先产品材料的特性影响很大，例如PP、PE、POM等材料，比较容易产生拉丝现象，再者模具调试时背压太大或者保压时间太短也会产生拉丝现象。

既然拉丝现象和这么多因素都有联系，那么我们如何杜绝拉丝问题的出现？工作中，我想很多热流道供应商都会提到“方案”这两个字，的确在模具行业飞速发展技术不断成熟的今天，“方案”的好坏就是体现热流道公司实力的标本。

当然杜绝拉丝现象出现的首要前提就是热流道结构方案没有问题，结构有问题首先我们要考虑解决结构的问题，例如热流道通咀改尖嘴；开放式系统改为针阀式；热咀头部增加一个防拉丝垫块等等。

这些结构上的问题，最好在热流道方案定制的前期都考虑进去，避免后期的整改。

下面我就以针阀式和开放式分类谈一谈拉丝现象的解决方案。

针阀式系统的拉丝问题一般出现的比较少，少数油压系统且是阀针打在水口料上的封胶方式偶有出现，原因是当阀针封胶时，会将热咀内的一段塑胶往前推到水口位，而当针到位时，水口内的料一部份冷却收缩，油压系统相对气压压力虽然大但速度却慢，所以热咀内被挤出的胶容易沾在阀针表面形成拉丝。

相关的解决方案如下：1. 热阻采取两段加热的方式。

2. 缩短阀针的形成，减小阀针对水口料的影响。

3. 阀针上开回料槽，从而减少推出的塑胶。

4. 在走较量允许的情况下，减小系统的浇口尺寸。

模具热流道系统设备安全技术措施模具热流道系统设备是制造注塑零部件的关键设备之一，其安全问题直接关系到生产运营和职工的安全。

本文将就模具热流道系统设备的安全技术措施进行详细介绍。

模具热流道系统设备的安全技术措施模具热流道系统设备的安全技术措施主要包括以下方面：1. 设备检测模具热流道系统设备的检测是防范设备故障和事故发生的重要手段。

在对设备进行检测时，应该注意以下几个方面：•检查设备外表是否完整，机器机构是否运转灵活，设备之间连接是否紧密；•检查电气联锁、线路、接线盒、接线板、插头等部位电气是否有漏电现象；•定期检查主要物理参数，如熔胶温度、热流道温度、压力、速度等是否正常，定期检查控制系统的可靠性和准确性。

2. 操作规程模具热流道系统设备的操作规程对于职工的安全非常关键。

以下是操作规程的相关内容：•职工必须在受过必要的安全培训和技能培训之后，才能上岗操作设备；•职工必须穿戴好安全防护装备，包括安全鞋、安全手套、护目镜等；•在操作设备时，应按照设备的使用说明书，避免违规操作；•在设备倒塌、冒烟、火花等异常情况发生时，应立即停止操作并通知设备维修人员处理。

3. 周期性保养和养护定期进行模具热流道系统设备的保养和养护，不仅可以保持设备在良好的工作状态，还可以减少设备故障和事故的发生。

•定期更换设备的磨损零件；•定期清洗设备的滤网、过滤芯等部位；•定期检查设备的电线、电缆、接线端子、接头等部位。

4. 设备维修设备维修是保障设备正常工作的重要手段。

以下是设备维修的相关内容：•设备维修应该由专业技术人员进行，禁止非专业技术人员进行维修；•所有维修过程中，必须严格按照设备维修操作规程进行；•维修过程中，要注意安全防范，防止维修过程中的二次事故发生。

5. 废弃物分类处理废弃物分类处理是模具热流道系统设备的关键环节之一。

废弃物包括废胶、废料、废模具等，处理废弃物的基本方法如下：•废胶和废料可以进行再生利用或销售；•废模具可以进行专门垃圾处理。

使用针阀式热流道模具浇口处飞边的原因与处理方法本文出自于热恒热流道网；文章编辑：热流道笔筒，转载请注明
塑料模具使用热流道，无非是想降低成本、提高生产效率，同时提高产品的质量、外观，可如果浇口处经常有飞边、毛刺出现，肯定会影响产品的外观效果，如果人工去除的话，又增加成本，那么它是什么原因引起的？又该怎么处理呢？以下热恒热流道公司简要介绍一下热流道模具浇口处飞边的原因和处理方法：
首先如果模具是老模具已经投入生产的话，可能就是模具材料选择的不是很好，由于阀式热流道针阀经常撞击浇口，如果模具材料选择不是很好，针阀撞击后浇口处变形，从而导致浇口处飞边产生，对于这样的问题选择模具的材料很重要，同时这也是常识性问题，不排除你选择的模具生产厂家有偷工减料的可能，所以选择信誉好，模具质量好的模具厂很重要。

如果是正在制作的模具试模时浇口处有飞边，首先就要考虑它的热流道系统针阀是不是有问题，针阀是否能与模具的浇口处配合良好，处理这样的问题首先更换针阀看看效果怎么样，一般针阀的形状与模具浇
口处的形状在理论上配合都是灭有问题的，但往往在制作时可能存在误差，没有及时发现，导致试模时产生飞边。

由于浇口处有些尺寸、形状检测较困难，当排除是由于针阀的原因后，就可考虑重新做电极对浇口处的形状重新放电加工，如果检测针阀和电极的形状、尺寸没有问题后装配时在研配一下，浇口处飞边的问题肯定可以改善。

热恒热流道公司的售后服务小组会不间断的给大家分享一些热流道的售后解决方案。
