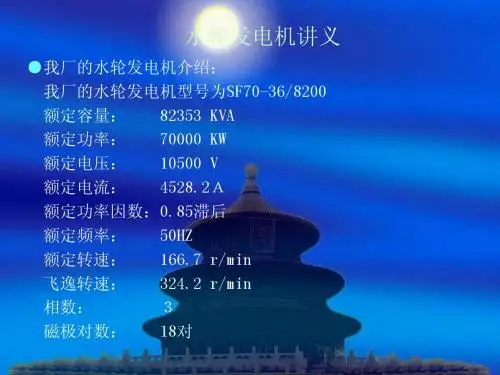

水电站机电设备之第二章讲解

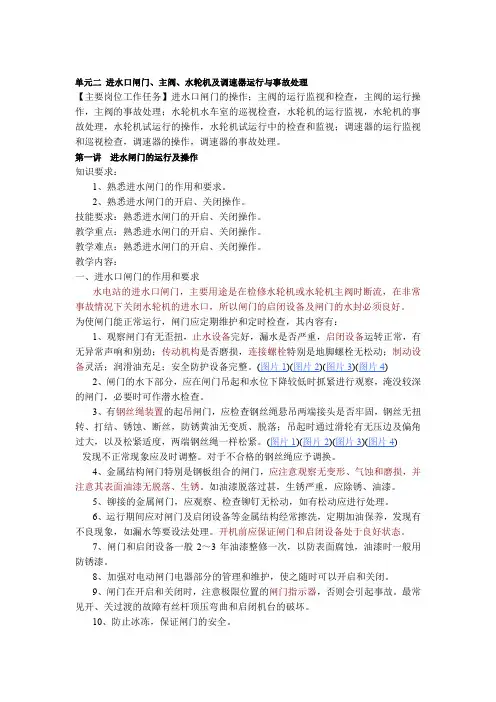

单元二进水口闸门、主阀、水轮机及调速器运行与事故处理【主要岗位工作任务】进水口闸门的操作；主阀的运行监视和检查，主阀的运行操作，主阀的事故处理；水轮机水车室的巡视检查，水轮机的运行监视，水轮机的事故处理，水轮机试运行的操作，水轮机试运行中的检查和监视；调速器的运行监视和巡视检查，调速器的操作，调速器的事故处理。

第一讲进水闸门的运行及操作知识要求：1、熟悉进水闸门的作用和要求。

2、熟悉进水闸门的开启、关闭操作。

技能要求：熟悉进水闸门的开启、关闭操作。

教学重点：熟悉进水闸门的开启、关闭操作。

教学难点：熟悉进水闸门的开启、关闭操作。

教学内容：一、进水口闸门的作用和要求水电站的进水口闸门，主要用途是在检修水轮机或水轮机主阀时断流，在非常事故情况下关闭水轮机的进水口，所以闸门的启闭设备及闸门的水封必须良好。

为使闸门能正常运行，闸门应定期维护和定时检查，其内容有：1、观察闸门有无歪扭，止水设备完好，漏水是否严重，启闭设备运转正常，有无异常声响和别劲；传动机构是否磨损，连接螺栓特别是地脚螺栓无松动；制动设备灵活；润滑油充足；安全防护设备完整。

(图片1)(图片2)(图片3)(图片4)2、闸门的水下部分，应在闸门吊起和水位下降较低时抓紧进行观察，淹没较深的闸门，必要时可作潜水检查。

3、有钢丝绳装置的起吊闸门，应检查钢丝绳悬吊两端接头是否牢固，钢丝无扭转、打结、锈蚀、断丝，防锈黄油无变质、脱落；吊起时通过滑轮有无压边及偏角过大，以及松紧适度，两端钢丝绳一样松紧。

(图片1)(图片2)(图片3)(图片4)发现不正常现象应及时调整。

对于不合格的钢丝绳应予调换。

4、金属结构闸门特别是钢板组合的闸门，应注意观察无变形、气蚀和磨损，并注意其表面油漆无脱落、生锈。

如油漆脱落过甚，生锈严重，应除锈、油漆。

5、铆接的金属闸门，应观察、检查铆钉无松动，如有松动应进行处理。

6、运行期间应对闸门及启闭设备等金属结构经常擦洗，定期加油保养，发现有不良现象，如漏水等要设法处理。

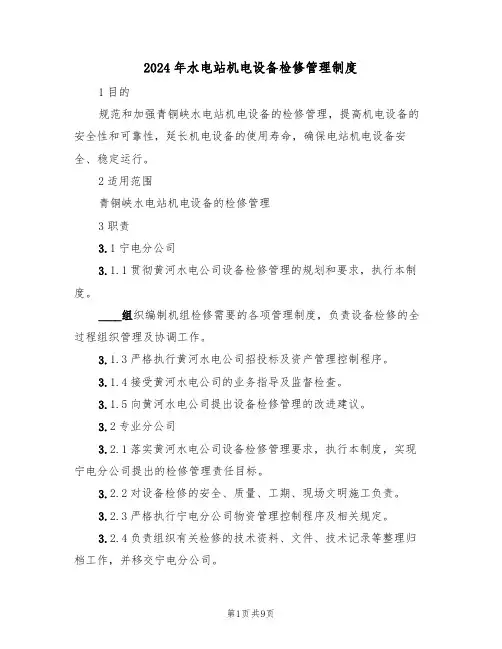

2024年水电站机电设备检修管理制度1目的规范和加强青铜峡水电站机电设备的检修管理，提高机电设备的安全性和可靠性，延长机电设备的使用寿命，确保电站机电设备安全、稳定运行。

2适用范围青铜峡水电站机电设备的检修管理3职责3.1宁电分公司3.1.1贯彻黄河水电公司设备检修管理的规划和要求，执行本制度。

____组织编制机组检修需要的各项管理制度，负责设备检修的全过程组织管理及协调工作。

3.1.3严格执行黄河水电公司招投标及资产管理控制程序。

3.1.4接受黄河水电公司的业务指导及监督检查。

3.1.5向黄河水电公司提出设备检修管理的改进建议。

3.2专业分公司3.2.1落实黄河水电公司设备检修管理要求，执行本制度，实现宁电分公司提出的检修管理责任目标。

3.2.2对设备检修的安全、质量、工期、现场文明施工负责。

3.2.3严格执行宁电分公司物资管理控制程序及相关规定。

3.2.4负责组织有关检修的技术资料、文件、技术记录等整理归档工作，并移交宁电分公司。

3.2.5接受宁电分公司的业务指导及监督检查。

3.2.6配合宁电分公司完成检修后的总结及有关统计报表。

4规则4.1检修间隔及停用时间按照《发电设备检修导则》(DL/T838-____)的规定，青铜峡水电站发电机组各级检修间隔和组合方式如下：4.1.1检修间隔和组合方式4.1.1.1A级检修每____年一次；A级检修间隔内的各级检修组合方式为：A-C(D)–C(D)-B-C(D)–A(D级检修可根据实际情况改为C级检修)；4.1.1.2B级检修安排在A级检修第____年进行；4.1.1.3主变检修主变压器根据运行情况和试验结果确定，一般____年一次A级检修,C级检修每年一次；4.1.1.4辅助设备检修随机组检修进行，应根据设备的实际运行情况和制造厂家的技术规定确定检修计划；4.1.2停用时间常规性检修原则上规定停用时间如下：A级检修：____天-____天；B级检修：不超过____天；C级检修：____天-____天；D级检修时间约为C级检修时间的一半。

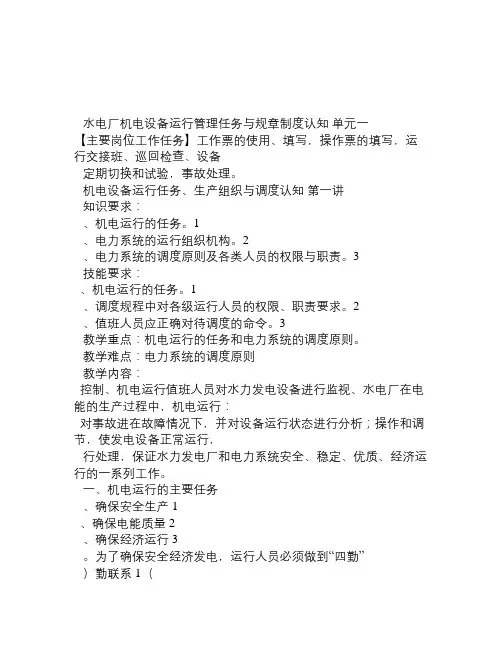

水电厂机电设备运行管理任务与规章制度认知单元一【主要岗位工作任务】工作票的使用、填写，操作票的填写，运行交接班、巡回检查、设备定期切换和试验，事故处理。

机电设备运行任务、生产组织与调度认知第一讲知识要求：、机电运行的任务。

1、电力系统的运行组织机构。

2、电力系统的调度原则及各类人员的权限与职责。

3技能要求：、机电运行的任务。

1、调度规程中对各级运行人员的权限、职责要求。

2、值班人员应正确对待调度的命令。

3教学重点：机电运行的任务和电力系统的调度原则。

教学难点：电力系统的调度原则教学内容：控制、机电运行值班人员对水力发电设备进行监视、水电厂在电能的生产过程中，机电运行：对事故进在故障情况下，并对设备运行状态进行分析；操作和调节，使发电设备正常运行，行处理，保证水力发电厂和电力系统安全、稳定、优质、经济运行的一系列工作。

一、机电运行的主要任务、确保安全生产1、确保电能质量2、确保经济运行3。

为了确保安全经济发电，运行人员必须做到“四勤”）勤联系1（）勤调整2（）勤分析3（）勤检查4（二、电力系统的运行组织、电网调度机构1电网调度机构是电网运行的组织、指挥、指导和协调的机构，负责电网的运行。

我国的电网调度机构是五级调度管理模式，即国调、网调、省调、地调和县调。

、水电厂运行值班单位2水电厂运行值班的每一值称为运行值水电厂有现场控制值班及远方集中控制值班两种方式。

班单位。

、调度指挥系统3、电网各级调度机电网调度指挥系统由发电厂、变电站运行值班单位（含变电站控制中心）构等组成。

变电站的运行值班单我国《电网调度管理条例》规定，调度机构调度管辖范围内的发电厂、位，必须服从该调度机构的调度，下级调度机构必须服从上级调度机构的调度。

负责系统内的运行操是系统运行工作技术上的领导人，调度机构的调度员在其值班时间内，变电站的值班长发布调度命发电厂的值长、直接对下属调度机构的调度员、作和事故处理。

令。

指挥全负责接受上级调度的命令，是全厂运行工作技术上的领导人，值长在其值班时间内，运行值班人员发布调度直接对下属值班工程师、事故处理和调度技术管理，厂的运行操作、命令。

第一章工程施工特性1.1 工程概况xxx水电站位于新疆伊犁地区特克斯河中游巩留县境内。

坝高105m，坝长362m,水库正常蓄水位▽995.00m，为不完全多年调节水库，电站总装机容量为320MW。

坝后式电站地面厂房内装4台混流式水轮发电机组，单机容量80MW。

水电站四台发电机布置于地面主厂房内，主厂房长127m，其中安装间长35.1m。

副厂房布置于主厂房上游侧，中控室布置于副厂房左侧，即安装间上游侧，四台主变布置于副厂房外上游侧。

主厂房电气设备主要布置于发电机层（▽919.5m）和水轮机夹层（▽914.0m）。

水轮机夹层布置的主要电气设备为发电机主引出线、中性点引出线及接地装置、电压互感器柜等。

发电机主引出线及电流互感器位于第Ⅱ象限，相间距1000mm，中性点引出线及电流互感器位于第Ⅲ象限。

主回路封闭母线从发电机出口至主变压器低压侧套管的连接。

其中离相封闭母线穿过风罩伸至机坑内与发电机引出线连接，主引出线及中性点引出线的电流互感器有两组布置于风罩上的封闭母线内。

电压互感器柜由封闭母线厂成套。

励磁变选用带标准封闭母线接线端子的单相变压器。

电压互感器柜、励磁变柜和中性点接地消弧线圈柜放置在水轮机夹层（▽914.0m），机旁盘放置在发电机层（▽919.5m）主厂房上游侧立柱边。

电站的其它主要电气设备分三层布置在副厂房内，▽914.0m布置主回路断路器、电压互感器柜、励磁变、低压厂用干式变及电缆廊道。

▽919.5m布置高压负荷开关柜、高压厂用干变、高低压盘柜及通风机室、高压试验室、工具间等。

▽929.1m为GIS室。

▽919.5m户外布置四台主变并公用一个事故油坑。

▽941.10m布置220kV户外出线设备。

厂用电设备分3个房间布置，10kV高压开关柜室位于2#、3#机组段间，0.4kV低压开关柜分别布置在靠近1#机和4#机位置。

一次副厂房在1#机段设有5×3.5m吊物孔位置。

1.1.1 电站厂房布置主要数据厂房为地面式，长127m,宽25.5m,高51.2m。

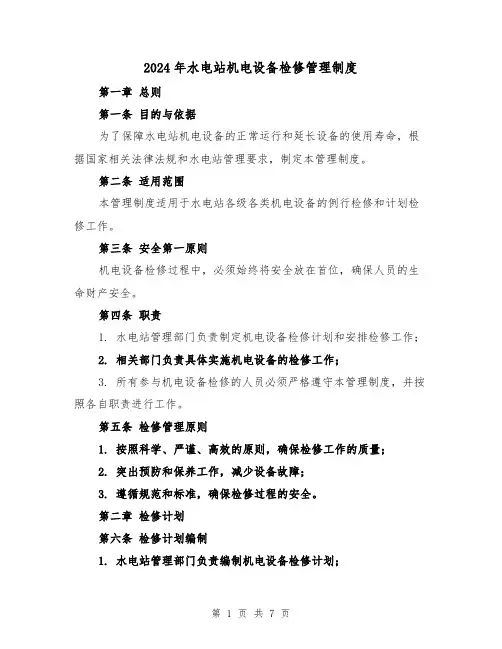

2024年水电站机电设备检修管理制度第一章总则第一条目的与依据为了保障水电站机电设备的正常运行和延长设备的使用寿命，根据国家相关法律法规和水电站管理要求，制定本管理制度。

第二条适用范围本管理制度适用于水电站各级各类机电设备的例行检修和计划检修工作。

第三条安全第一原则机电设备检修过程中，必须始终将安全放在首位，确保人员的生命财产安全。

第四条职责1. 水电站管理部门负责制定机电设备检修计划和安排检修工作；2. 相关部门负责具体实施机电设备的检修工作；3. 所有参与机电设备检修的人员必须严格遵守本管理制度，并按照各自职责进行工作。

第五条检修管理原则1. 按照科学、严谨、高效的原则，确保检修工作的质量；2. 突出预防和保养工作，减少设备故障；3. 遵循规范和标准，确保检修过程的安全。

第二章检修计划第六条检修计划编制1. 水电站管理部门负责编制机电设备检修计划；2. 检修计划应明确检修的机电设备名称、检修内容、开始结束时间等。

第七条检修计划审核1. 检修计划应提交相关部门审核并得到批准；2. 审核内容包括检修工作的合理性、可行性和安全性等。

第八条检修计划调整1. 检修计划在实施过程中，如有变动，应及时调整；2. 调整需报告相关部门并获得批准。

第九条检修工作前的准备1. 检修前，必须对检修设备进行全面检查，确保设备处于安全可靠状态；2. 准备必要的工具、备品备件和工作计划。

第三章检修工作流程第十条检修工作组织1. 按照检修计划和工作内容，组织检修工作人员；2. 根据不同检修内容和技能要求，合理分配工作人员，并确保人员能充分掌握设备的操作和维修知识。

第十一条检修工作票1. 检修工作前，必须制定检修工作票；2. 检修工作票应包括检修设备的名称、编号、检修项目、工作时间、工作人员及安全注意事项等。

第十二条检修工作步骤1. 按照检修计划和工作票，逐项进行检修工作；2. 检修工作人员必须按照规范和操作规程进行工作，注意安全和质量问题。

二级建造师机电实务精讲讲义1第一章：机电工程常用材料与设备第二节：机电工程常用设备精讲1：通用设备的类型和性能1、通用设备和专用设备混合通用设备，通用性强，用途广泛。

一般是指：风机设备、泵设备、压缩机设备、输送设备等。

2、专用设备是指专门针对某一种或一-类对象或产品，实现一项或几项功能的设备。

例如，电力设备、石油化工设备、冶金设备、建材设备、矿业设备等。

精讲2：泵、风机、压缩机的性能泵：流量、扬程、功率、效率、转速风机：流量（风量）、全风压、动压、静压、功率、效率、转速、比转速压缩机：容积、流量、吸气压力、排气压力、工作效率、噪声精讲3：电动机的性能同步电动机优点：转速恒定，功率因数可调。

缺点：结构复杂、价格较贵。

直流电动机优点：具有较大的启动转矩和良好的启动、制动性能，在较宽范围内实现平滑调速。

缺点：结构复杂，价格高。

异步电动机优点：使用最广泛的电动机。

结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用。

缺点：与同步电动机相比，其功率因数不高。

与直流电动机相比，其启动性和调速性能较差。

精讲4：变压器的主要技术参数额定容量、额定电压、额定电流、空载电流、短路损耗、空载损耗、短路阻抗、连接组别等。

第二章：机电工程专业技术第一节：机电工程测量技术精讲1：工程测量的原则及要求工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。

精讲2：工程测量的原理水准测量原理是利用水准仪提供的水平视线，并借助水准尺来测定地面上两点间的高差，然后推算高程的一一种测量方法。

测定待测点高程的方法：高差法、仪高法。

1、高差法：采用水准仪和水准尺测定待测点与己知点之间的高差，通过计算得到待定点高程的方法。

2、仪高法：采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

例如：当安置-次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。

第一章绪论1.水电站里承担电能生产的设备称为水电站动力设备，包括水轮发电机组、调速系统、辅助设备系统（主阀、油气水系统、水力监测系统）。

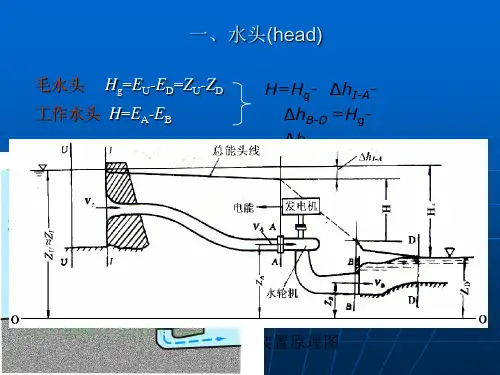

第二章主阀及阀门1.进水阀（又称主阀）:指安装在水轮机进口处的阀门，多位于压力引水钢管的末端与蜗壳进口之间。

⑴作用:①作为机组过速的后备保护，防止机组过速的时间超过允许值，避免事故扩大，防止飞逸事故的扩大②减少停机时的漏水量和缩短重新启动的时间③提高水轮机运行的灵活性和速动性④构成检修机组的安全工作条件。

⑵设置条件:①当一根输水总管供给几台水轮机用水时，应在每台水轮机前设置进水阀。

②管道较短的单元压力输水管，水轮机不宜设置进水阀。

③对水头大于150m的单元输水管，在水轮机前设置进水阀，同时在进水口装置快速闸门。

对于最大水头小于150m，压力管道长度较短的单元式机组，一般只在进水口装置快速闸门。

⑶分类:大中型水轮机：蝴蝶阀、球阀（、筒形阀）中小型水轮机：闸阀（、转筒阀）（其中闸阀可作为主阀以及其他常用阀门/可调节流量）⑷进水阀（蝶阀、球阀...）按操作动力的不同，操作方式分类：手动操作、电动操作、液压操作（油压操作、水压操作）。

一些不要求远方操作的小型阀门，采用手动操作；低水头和小直径，检修用的阀门采用电动操作；事故用的阀门用液压通过配压阀，接力器的液压操作。

⑸蝶阀、球阀区别：①蝶阀优点：外形尺寸小，重量轻，结构简单，造价低，操作方便。

缺点：影响水流流态，造成一定的水力损失；密封性差，漏水量大。

②球阀优点：密封严密，漏水量少，不易磨损，全开时水力损失很小，操作规程力较小，有利于动水紧急事故关闭。

缺点：结构复杂，重量大，体积大，造价高。

⑹适用范围：①蝶阀：水头在250m以下，管道直径1～6m的水电站。

②球阀：管道直径2～3m以下,水头高于200m的机组。

③闸阀：输水管直径相对较小而工作水头较高的小型水电站。

2.蝴蝶阀（简称蝶阀）⑴组成：①阀体②活门③阀轴和轴承④密封装置⑤锁定装置（附属装置：⑥旁通管和旁通阀⑦空气阀⑧伸缩节）/ ①阀体②活门③阀轴、轴承④密封装置及操作机构。
