第二篇水电站输水系统第五章水电站布置型式及其组成建筑物学习提示内容：介绍水电站的布置型式，水电站的组成建筑物。
重点：坝后式、河床式、引水式水电站的布置特点及组成建筑物。
要求：掌握水电站的基本布置型式及组成建筑物。
第一节水电站的布置型式如绪论中所述，水电站主要有坝式、引水式和混合式3种不同的开发方式，其建筑物的组成和布置型式也不同。
坝式水电站按厂房是否承受上游水压力又分为坝后式和河床式两大类型。
混合式水电站建筑物的组成和布置型式兼有坝式水电站和引水式水电站的特征。
混合式水电站和引水式水电站之间没有明确的分界线。
在工程界常将具有一定长度引水道的混合式电站统称为引水式电站，无论其是否靠坝集中一部分水头，而较少采用混合式水电站这个名称。
所以这里着重介绍坝后式、河床式和引水式水电站建筑物的组成和布置型式。
一、坝后式水电站布置型式坝后式水电站靠坝来集中水头，形成落差，电站规模大，水头较高，厂房本身不承受上游水压力，所有建筑物均布置在一个枢纽中。
坝后式水电站厂房在枢纽总体布置中的位置大都靠河岸一侧或两侧，以利于布置变电装置和对外交通。
泄水建筑物布置在河床中部。
坝后式水电站优点是利用水库调节流量，水能利用充分，发电有保证；综合利用效益高；建筑物集中布置便于运行管理。
缺点是淹没损失大、移民多；投资大、工期长、单价高；技术复杂。
适用于河道坡降较缓，流量较大，具有修建水库地形地质条件的中、高水头水电站。
坝后式水电站，厂房一般布置在坝后或与坝并排布置在附近河岸的山体中。
按厂房与坝的相对位置，又可分为坝后式厂房、地下式厂房、岸边式厂房、坝内式厂房和溢流式厂房等布置型式。
1.坝后式厂房厂房直接布置在坝址处，通过坝身压力钢管引水。
这是坝后式水电站最常见的布置型式。
如三峡、丹江口、三门峡、龙羊峡、刘家峡、李家峡、安康、宝珠寺、水口、岩滩、五强溪、东江、万家寨等众多大型或巨型水电站均为这种布置型式。
图5-1是丹江口水电站布置型式。

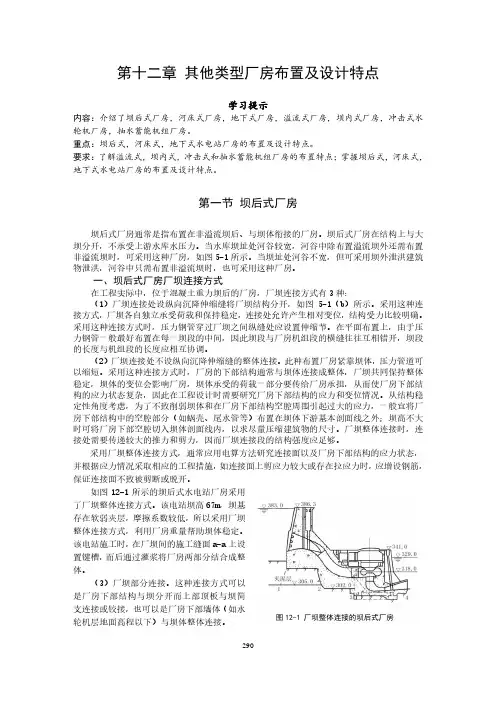

第十二章其他类型厂房布置及设计特点学习提示内容：介绍了坝后式厂房，河床式厂房，地下式厂房，溢流式厂房，坝内式厂房，冲击式水轮机厂房，抽水蓄能机组厂房。
重点：坝后式，河床式，地下式水电站厂房的布置及设计特点。
要求：了解溢流式，坝内式，冲击式和抽水蓄能机组厂房的布置特点；掌握坝后式，河床式，地下式水电站厂房的布置及设计特点。
第一节坝后式厂房坝后式厂房通常是指布置在非溢流坝后、与坝体衔接的厂房。
坝后式厂房在结构上与大坝分开，不承受上游水库水压力。
当水库坝址处河谷较宽，河谷中除布置溢流坝外还需布置非溢流坝时，可采用这种厂房，如图5-1所示。
当坝址处河谷不宽，但可采用坝外泄洪建筑物泄洪，河谷中只需布置非溢流坝时，也可采用这种厂房。
一、坝后式厂房厂坝连接方式在工程实际中，位于混凝土重力坝后的厂房，厂坝连接方式有3种：（1）厂坝连接处设纵向沉降伸缩缝将厂坝结构分开，如图5-1（b）所示。
采用这种连接方式，厂坝各自独立承受荷载和保持稳定，连接处允许产生相对变位，结构受力比较明确。
采用这种连接方式时，压力钢管穿过厂坝之间纵缝处应设置伸缩节。
在平面布置上，由于压力钢管一般最好布置在每一坝段的中间，因此坝段与厂房机组段的横缝往往互相错开，坝段的长度与机组段的长度应相互协调。
（2）厂坝连接处不设纵向沉降伸缩缝的整体连接。
此种布置厂房紧靠坝体，压力管道可以缩短。
采用这种连接方式时，厂房的下部结构通常与坝体连接成整体，厂坝共同保持整体稳定，坝体的变位会影响厂房，坝体承受的荷载一部分要传给厂房承担，从而使厂房下部结构的应力状态复杂，因此在工程设计时需要研究厂房下部结构的应力和变位情况。
从结构稳定性角度考虑，为了不致削弱坝体和在厂房下部结构空腔周围引起过大的应力，一般宜将厂房下部结构中的空腔部分（如蜗壳、尾水管等）布置在坝体下游基本剖面线之外；坝高不大时可将厂房下部空腔切入坝体剖面线内，以求尽量压缩建筑物的尺寸。
厂坝整体连接时，连接处需要传递较大的推力和剪力，因而厂坝连接段的结构强度应足够。

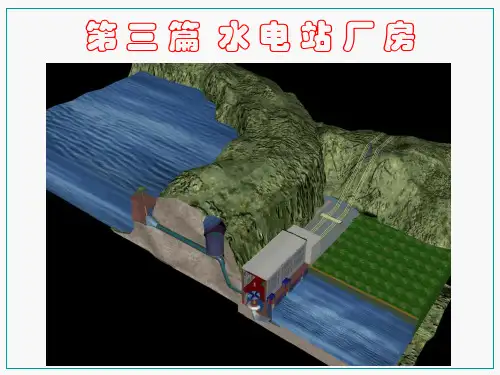

第三篇水电站厂房第十一章水电站厂区及岸边式厂房布置设计学习提示内容：介绍厂区布置设计，厂房的功用和基本类型，厂房组成，发电机及其支承结构，辅助设备的布置，厂房内部布置，主厂房各层高程的确定，主厂房平面尺寸的确定，厂房布置设计所需资料和设计步骤。
重点：水电站厂房的布置设计，包括机电设备的组成及布置，岸边式厂房的内部布置设计，主副厂房尺寸的确定，厂区布置设计原则。
要求：掌握水电站厂房功用、组成、设备和布置的基本原则，岸边式主厂房轮廓尺寸的确定方法。
第一节厂区布置设计水电站厂区亦称为厂区枢纽或厂房枢纽。
其布置是水利水电枢纽总体布置的一部分，应通过整个枢纽的经济技术比较论证确定。
水电站厂区主要由主厂房、副厂房、主变压器场、开关站、高压引出线、引水压力管道、尾水道及厂区交通道路等组成。
厂区布置是指它们之间的相互位置的合理安排。
目的是使厂房与上游进水口和下游尾水道之间衔接好，水流顺畅，各建筑物功能发挥良好，各建筑物之间配合协调，满足运行安全可靠、施工快捷、交通方便、投资少的要求。
厂区布置应根据地形、地质、环境条件，结合整个枢纽的工程布局，按下列原则进行：（1）合理布置主厂房、副厂房、主变压器场、开关站、高低压出线、进厂交通、发电引水及尾水建筑物等，使电站运行安全、管理和维护方便。
（2）妥善解决厂房和其他建筑物（包括泄洪、排沙、通航、过竹木、过鱼等）布置及运用的相互协调，避免干扰，保证电站安全和正常运行。
（3）考虑厂区消防、排水及检修的必要条件。
（4）少占或不占用农田，保护天然植被、生态环境和文物。
（5）做好总体规划及主要建筑物的建筑艺术处理，美化环境。
（6）统筹安排运行管理所必需的生产辅助设施。
（7）综合考虑施工程序、施工导流及首批机组发电投运的工期要求，优化各建筑物的布置。
因此，进行厂区布置时，要综合考虑水电站枢纽总体布置、地形地质条件、运行管理、施工检修、农田占用及环境美化等各方面的因素，根据具体情况，拟定出合理布置方案。
