大工15秋《水电站建筑物》在线测试3
一、判断题（共10 道试题，共30 分。
）
1. 应用连锁方程进行水击计算的初始条件是阀门尚未发生变化的情况，此时管道内水流为恒定流。
A. 错误
B. 正确
参考答案：B
2. 地下厂房一般高度大于宽度，因此垂直地应力略小于水平地应力时，洞周应力分布情况较好。
A. 错误
B. 正确
参考答案：A
3. 立式发电机的支承结构中，圆筒式机墩具有抗扭性能好、维修方便、混凝土用量小的优点。
A. 错误
B. 正确
参考答案：A
4. 上游调压室一般用水流加速时间来判断是否设置调压室。
A. 错误
B. 正确
参考答案：B
5. 调压室一般尺寸较小，投资较少，工期短。
A. 错误
B. 正确
参考答案：A
6. 溢流式调压室是由简单式调压室发展而成的，但顶部未设置溢流堰，而是采用底孔方法出流。
A. 错误
B. 正确
参考答案：A
7. 水击的危害较多，其产生的压强波动会使机组运行稳定性和供电质量下降。
A. 错误。
水电站建筑物复习题一、填空题1.水电站发电的过程是加压水流经水轮机，将水能转化为动能，水轮机又带动水轮发电机转动，再将_机械能_转变为_电能_。
2.水电站的进水口分为____有压__和__无压____两大类。
3.根据工作条件和水力特性，引水渠道可分为有压和无压两种。
4.导流结构的作用是将河段集中，形成一个水流落差。
5.引水建筑物可分为__无压引水建筑物__和__有压引水建筑物__两大类。
6.压力前池组成有_前室__、压力管道的进水口及设备_、泄水和排沙建筑物__。
7.引水隧洞分为_有压引水隧洞_和无压引水隧洞__两种基本类型。
8.压力管道的功用是_输送水能____。
9.压力钢管根据其结构布置可分为三种类型uuu_uu地下埋管坝内埋管坝面埋管__四种类型。
10.压力管道至水轮机的供水方式可分为：uu独立接头uu多功能uuu三种。
11明敷钢管的支撑结构为_______________________。
12.压力管道上常用的阀门有蝶阀、球阀和闸阀。
13.地下压力管道有uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu。
14.岔管的型式有_三梁__、月伢__、贴边岔管___、无梁岔管__、隔壁岔管__五种15.当需设置调压室时，调压室在压力水道中的布置方式可分为_上游____、下上游和下游双调压系统上游双调压室系统四。
16.调压室的基本类型为：uu简单圆筒室阻抗调压室焓一降铁室______、溢流式调压室_____、差动式调压室_____和气垫式或半气垫式调压室_____六类。
17.汽轮机调速系统的组成一般由调速器操作柜油压装置组成_接力器_______、轴油管道和漏油装置_______四部分组成。
18.水电站厂房供水系统有_______、________及_______三种。
19.厂区是发电、变配电的主体，主要由_____________________。
《水电站建筑物》课程模拟考试试卷答案一、选择题（每题2分，共20分）1. 水电站建筑物按其作用可以分为（D）。
A. 水工建筑物、发电建筑物、输电建筑物B. 拦河建筑物、发电建筑物、输电建筑物C. 拦河建筑物、水工建筑物、输电建筑物D. 拦河建筑物、水工建筑物、发电建筑物2. 下列哪种建筑物属于水电站的主要建筑物（C）。
A. 拦河坝B. 引水隧洞C. 发电机房D. 尾水渠3. 水电站建筑物的等级划分主要依据（B）。
A. 建筑物的规模B. 建筑物的重要性C. 建筑物的结构类型D. 建筑物的投资金额4. 下列哪种水电站建筑物属于重力式建筑物（A）。
A. 重力坝B. 拱坝C. 土石坝D. 混凝土坝5. 水电站的挡水建筑物主要包括（D）。
A. 拦河坝、溢洪道B. 拦河坝、发电机组C. 拦河坝、引水隧洞D. 拦河坝、溢洪道、水闸6. 下列哪种水电站建筑物属于泄水建筑物（B）。
A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞7. 水电站建筑物的施工顺序一般为（C）。
A. 拦河建筑物→发电建筑物→输电建筑物B. 发电建筑物→拦河建筑物→输电建筑物C. 拦河建筑物→输电建筑物→发电建筑物D. 输电建筑物→发电建筑物→拦河建筑物8. 下列哪种水电站建筑物属于地下建筑物（D）。
A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞9. 水电站建筑物的设计原则包括（A）。
A. 安全、经济、适用、美观B. 安全、经济、美观、环保C. 经济、适用、美观、环保D. 安全、适用、美观、环保10. 水电站建筑物的施工方法主要包括（B）。
A. 土方施工、石方施工、混凝土施工B. 土方施工、石方施工、混凝土施工、金属结构安装C. 土方施工、石方施工、混凝土施工、电气设备安装D. 土方施工、石方施工、混凝土施工、输电线路施工二、填空题（每题2分，共20分）1. 水电站建筑物按其作用可以分为________、________、________。
大工16春《水电站建筑物》在线测试2一、判断题（共 10 道试题，共 30 分。
）1. 有压进水口顶部高程应高于最高死水位，且无需埋深。
. 错误. 正确正确答案：2. 引水隧洞一般受冰冻影响较大，沿程水质易受污染。
. 错误. 正确正确答案：3. 在坝内埋管的平面布置中，当坝体与厂房间分纵缝时，将坝体中的进水口和压力管道布置在每一坝段的中央，这样，管道两侧混凝土厚度相同，使得受力均匀。
. 错误. 正确正确答案：4. 压力管道路线选择应满足运行安全要求，明管布置山脊上，防止滑坡或坠石造成破坏。
. 错误. 正确正确答案：5. 水电站进水口的设备中，通气孔的主要作用是引水道充水时用以排气，事故闸门紧急关闭放空引水道时，用以补气以防出现有害真空。
. 错误. 正确正确答案：6. 无压进水口适用于从天然河道或水位变化不大的水库中取水,其主要特征是深层水，无压流。
. 错误. 正确正确答案：7. 坝后背管其管壁要承受全部内水压力，一般管壁厚度都比较大。
. 错误. 正确正确答案：8. 支墩的作用是以自重固定钢管，承受因钢管改变方向及管径变化而产生的轴向不平衡力。
. 错误. 正确正确答案：9. 压力前池设置在引水渠道或无压隧洞的末端，是水电站引水建筑物与压力管道的连接建筑物。
. 错误. 正确正确答案：10. 围岩的弹性抗力是由围岩主动产生的，是一种主动力。
. 错误. 正确正确答案：大工16春《水电站建筑物》在线测试2二、单选题（共 10 道试题，共 30 分。
）1. 压力管道向机组的供水方式中，()水头损失较小，钢材用量较大。
. 串联供水. 单元供水. 联合供水. 分组供水正确答案：2. 明钢管受力明确，在自重和水重作用下，相当于一个()。
. 单跨梁. 多跨连续梁. 拱梁. 悬臂梁正确答案：3. 引水隧洞的水力计算中，当隧洞末端不设调压室时，非恒定流计算为()。
. 水击计算. 隧洞断面计算. 引水流量计算. 水头损失计算正确答案：4. 一般当引水渠道较长，且水电站担任()时，常设置日调节池。

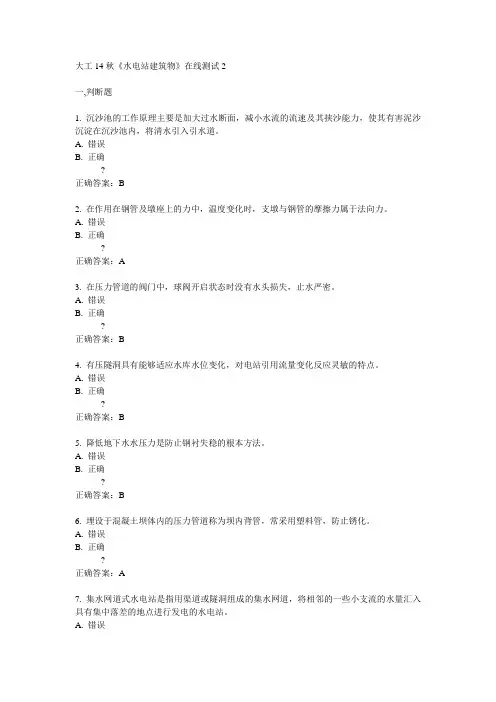

大工14秋《水电站建筑物》在线测试2
一,判断题
1. 沉沙池的工作原理主要是加大过水断面，减小水流的流速及其挟沙能力，使其有害泥沙沉淀在沉沙池内，将清水引入引水道。
A. 错误
B. 正确
?
正确答案：B
2. 在作用在钢管及墩座上的力中，温度变化时，支墩与钢管的摩擦力属于法向力。
A. 错误
B. 正确
?
正确答案：A
3. 在压力管道的阀门中，球阀开启状态时没有水头损失，止水严密。
A. 错误
B. 正确
?
正确答案：B
4. 有压隧洞具有能够适应水库水位变化，对电站引用流量变化反应灵敏的特点。
A. 错误
B. 正确
?
正确答案：B
5. 降低地下水水压力是防止钢衬失稳的根本方法。
A. 错误
B. 正确
?
正确答案：B
6. 埋设于混凝土坝体内的压力管道称为坝内背管，常采用塑料管，防止锈化。
A. 错误
B. 正确
?
正确答案：A
7. 集水网道式水电站是指用渠道或隧洞组成的集水网道，将相邻的一些小支流的水量汇入具有集中落差的地点进行发电的水电站。
A. 错误。
大工19秋《水电站建筑物》在线测试1、2、3满分答案试卷总分:100 得分:100一、单选题(共10 道试题,共30 分)1.立轴反击式水轮机的安装高程确定为()。
A.主轴中心线的海拔高程B.水电站下游最低尾水位C.导水叶中心线的海拔高程D.电站的正常尾水位答案:C2.当进口相对速度的方向角与进口叶片装置角()时，转轮进口水力损失最小。
A.不等B.相等C.互余D.互补答案:B3.对于某一个水轮机而言，（）是基本上是不变的，但（）随水轮机工况的改变变化很大。
A.容积损失和机械损失，水力损失B.容积损失和水力损失，机械损失C.水力损失和机械损失，容积损失D.水力损失，容积损失和机械损失答案:A4.包角指蜗壳尾端断面和进口断面之间的夹角，包角越大，则要求蜗壳平面尺寸()。
A.越大B.越小C.越收缩D.越平滑答案:A5.在反击式水轮机型号的表示中，卧轴灯泡式应用下列哪个符号表示（）。
A.WDB.WPC.ZDD.ZP答案:B6.在相同水头下，气蚀系数越大，动力真空（），越（）气蚀。
A.越大，不容易B.越大，容易C.越小，不容易D.越小，容易答案:B7.下列各部件中，属于水轮机进水部件的是（）。
A.蜗壳C.尾水管D.导轴承答案:A8.水轮机在最高效率点运行时的净水头称为()。
A.最大工作水头B.最小工作水头C.设计水头D.平均水头答案:C9.对于某一个水轮机而言，水轮机的各损失中，（）随水轮机工况的改变变化很大。
A.容积损失B.机械损失C.水力损失D.以上都不正确答案:C10.尾水管阻力系数越小，即尾水管出口流速和水头损失()，所以需尽量()尾水管出口断面尺寸，减小尾水管中的水头损失。
A.越大,增大B.越小,增大C.越小,减小D.越大,减小答案:B二、多选题(共10 道试题,共40 分)11.水轮机的能量损失中，哪些是基本不发生变化的()。
A.水力损失B.容积损失C.流速损失D.机械损失答案:BD12.有关水力发电的优点，下列说法正确的是()。
一、坝式水电站水利枢纽和引水式水电站水利枢纽各有哪些主要特点?坝式水电站的特点：坝式水电站的水头取决于坝高，目前坝式水电站的最大水头小于300m，坝式水电站的引用流量较大，电站的规模也大，水能利用较充分，目前世界上装机容量超过2000mw的巨型水电站大都是坝式水电站，此外坝式水电站水库的综合利用效益高，可同时满足防洪，发电，供水等兴利要求坝式水电站的投资大，工期长，原因，工程规模大，水库造成的淹没范围大，迁移人口多，适用：河道坡降较缓，流量较大，并有筑坝建库的条件。
2 引水式水电站的特点：水头相对较高，目前最大水头以达2000米以上，引用流量较小，没有水库调节径流，水量的利用率较低，综合利用价值较差。
电站的库容很小，基本无水库淹没损失，工程量较小，单位造价低。
二、坝后式和河床式水电站枢纽的特点是什么?其组成建筑物有哪些?坝后式水电站的特点：水头较大，机组及厂房的尺寸相对较小，厂房难于独立承受上游水压力，因此用坝挡水，将厂房置于坝后，水库的库容可以很大，调节性能好。
组成建筑物有哪些：拦河大坝和发电厂房。
2 河床式水电站枢纽的特点水头不大，安装有水轮发电机组的厂房本身能承受上游水压力，成为挡水建筑物的一个组成部分。
适用的水头较低。
组成建筑物有哪些：挡水坝，泄水坝，厂房，船闸，鱼道等三、无压引水式和有压引水式水电站枢纽的特点是什么?其组成建筑物有哪些?无压引水式的特点：引水建筑物是无压的明渠或无压隧洞组成建筑物有哪些? 低坝，进水口，沉沙池，引水渠，日调节池，压力前池，压力水管，厂房，尾水渠。
2 有压引水式水电站枢纽的特点引水建筑物是有压的压力隧洞组成建筑物有哪些? 低坝，引水隧洞（有压），调压室，压力水管，厂房，尾水渠。
四、水电站有哪些组成建筑物?枢纽建筑物挡水建筑物：坝，闸。
泄水建筑物：溢洪道，泄水洞过坝建筑物：过船，过木，过鱼2发电建筑物引水建筑物：进水建筑物：进水口，沉沙池引水建筑物; 引水道，压力管道，尾水道。

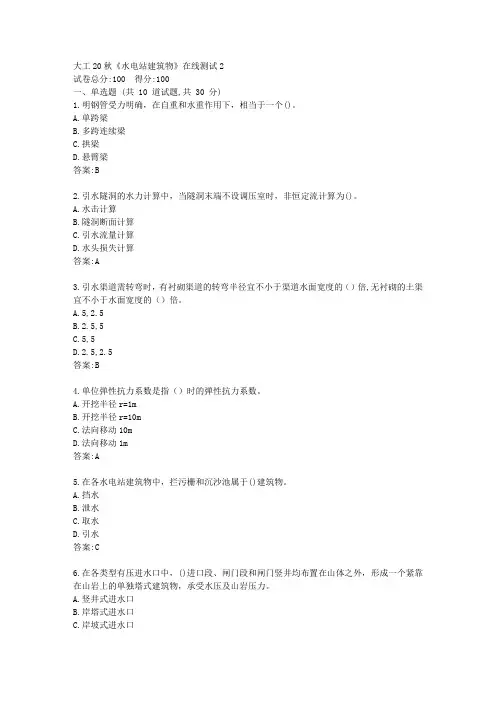

大工20秋《水电站建筑物》在线测试2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 30 分)
1.明钢管受力明确，在自重和水重作用下，相当于一个()。
A.单跨梁
B.多跨连续梁
C.拱梁
D.悬臂梁
答案:B
2.引水隧洞的水力计算中，当隧洞末端不设调压室时，非恒定流计算为()。
A.水击计算
B.隧洞断面计算
C.引水流量计算
D.水头损失计算
答案:A
3.引水渠道需转弯时，有衬砌渠道的转弯半径宜不小于渠道水面宽度的（）倍,无衬砌的土渠宜不小于水面宽度的（）倍。
A.5,2.5
B.2.5,5
C.5,5
D.2.5,2.5
答案:B
4.单位弹性抗力系数是指（）时的弹性抗力系数。
A.开挖半径r=1m
B.开挖半径r=10m
C.法向移动10m
D.法向移动1m
答案:A
5.在各水电站建筑物中，拦污栅和沉沙池属于()建筑物。
A.挡水
B.泄水
C.取水
D.引水
答案:C
6.在各类型有压进水口中，()进口段、闸门段和闸门竖井均布置在山体之外，形成一个紧靠在山岩上的单独塔式建筑物，承受水压及山岩压力。
A.竖井式进水口
B.岸塔式进水口
C.岸坡式进水口。
水电站建筑物试题一、简答题1. 请简要描述水电站建筑物的定义和作用。
水电站建筑物是指为水电站所修建的各种建筑结构，包括发电厂房、水壩、进出水渠道、泄洪道等。
它们的作用是为水电站的正常运转提供必要的场所和设施，保证水流安全、提供机电设备的稳定运行环境，并将水能转化为电能。
2. 请列举水电站建筑物的主要分类。
水电站建筑物主要可以分为以下几类：1) 支持性建筑物：包括发电厂房、轮机厂房、变压器厂房等。
2) 水工建筑物：包括水壩、闸门、进水口、放水口等。
3) 输水建筑物：包括进水管道、出水管道等。
4) 利用建筑物：包括水轮发电装置、水轮发电机组、调速装置等。
5) 辅助建筑物：包括办公楼、实验室、宿舍楼等。
3. 请解释水电站建筑物设计时需要考虑的主要因素。
水电站建筑物设计时需要考虑以下主要因素：1) 水力因素：包括水流的流量、流速、水位变化等。
2) 结构强度：需要保证建筑物能够承受来自水流压力和自身重量的力量，抵抗地震、风力等外部力量。
3) 经济性：需要在满足建筑物功能的前提下，尽量减少建设和运行的成本。
4) 施工条件：包括建筑物所处地理环境、施工材料的可获得性等。
5) 安全性：需要保证建筑物的安全运行，防止泄漏、坍塌等事故发生。
二、计算题1. 请计算一座水电站的水流流量，已知进水口的尺寸为10米×5米，流速为2.5米/秒。
水流流量 = 进水口面积 ×流速= 10米 × 5米 × 2.5米/秒= 125立方米/秒因此，该水电站的水流流量为125立方米/秒。
2. 请计算一座水电站变压器厂房屋顶的面积，已知屋顶形状为矩形，长为30米，宽为20米。
屋顶面积 = 长 ×宽= 30米 × 20米= 600平方米因此，该水电站变压器厂房屋顶的面积为600平方米。
三、论述题请论述水电站建筑物的设计原则和挑战。
水电站建筑物的设计原则包括以下几点：1. 结构稳定性：由于水电站建筑物承受着巨大的水流压力和自身重量，因此设计时必须确保其结构的稳定性，能够抵抗各种力量的作用，以保证建筑物的持久安全运行。
------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 无压进水口的布置采用人工弯道时，弯道半径要求控制在弯道断面平均宽度的()倍。
A: 1-2B: 4-8C: 10-12D: 12-16正确答案:(单选题) 2: 在水电站运行过程中，当引用流量()日平均流量时，不足水量由日调节池给予补充，日调节池的水位下降。
A: 小于B: 大于C: 等于D: 恒等于正确答案:(单选题) 3: 下列各项中属于渠道建筑物中的衔接建筑物的是（）。
A: 调压室B: 渡槽C: 倒虹吸管D: 无压隧洞正确答案:(单选题) 4: 有压进水口的底部高程通常在水库设计淤沙高程以上（）。
A: 0.5-1.0mB: 1.0-1.5mC: 1.5-3.0mD: 2.5-4.0m正确答案:(单选题) 5: 无压进水口的布置中，进水闸与冲沙闸相对位置应以（）的原则进行布置。
A: 正面进水，侧面排沙B: 正面进水，后面排沙C: 侧面进水，侧面排沙D: 侧面进水，后面排沙正确答案:(单选题) 6: 带有刚性环的钢衬稳定刚性环段计算里，在灌浆和检修过程中，管内放空，与混凝土不脱离时，()进行计算。
A: 采用明钢管公式B: 《规范》建议用短柱强度作为控制条件C: 采用阿姆斯突兹理论D: 以上均不正确正确答案:(单选题) 7: 单位弹性抗力系数是指（）时的弹性抗力系数。
A: 开挖半径r=1mB: 开挖半径r=10mC: 法向移动10m------------------------------------------------------------------------------------------------------------------------------ D: 法向移动1m正确答案:(单选题) 8: 坝式水电站主要适用于（）的平原河流。
简答题目录1、不同地基上的水闸，地下轮廓线的布置有什么不同？为什么？2、根据调压室在水电站中的功用，调压室设计应满足哪些基本要求？3、拱坝坝身泄水的方式有哪些？其适用条件如何？4、拱坝的工作原理与重力坝有何不同？5、拱坝应力分析中拱梁分载法的基本原理是什么？6、何为坝式水电站？坝式水电站有哪些特点？7、何为水电站的理论出力？何为水电站的实际出力？水电站的发电量如何计算？8、简述水力发电的基本原理。
9、简述水闸底板的型式和作用。
10、简述土石坝砂砾石地基处理的目的及防渗措施。
11、简述土石坝渗流分析的目的和内容。
12、山岩压力与弹性抗力有何不同？13、什么叫土石坝的渗透变形？防止渗透变形的工程措施有哪些？14、水电站调压室的功用有哪些？15、水电站压力前池布置应考虑哪些因素？16、水工建筑物按其作用分为哪几种类型？17、水工隧洞衬砌的作用是什么？18、水利工程的水利水电工程建筑物与一般的工业与民用建筑物相比有什么特点？19、提高混凝土重力坝坝体抗滑稳定性的工程措施有哪些？20、为何土石坝稳定分析只进行局部稳定验算，而不进行整体稳定验算？土石坝失稳的原因有哪些？21、为什么要对混凝土重力坝的坝体混凝土进行分区？一般分为哪几个区？22、为什么要对水利枢纽及水工建筑物进行分等分级？如何进行分等分级？23、温度荷载对拱坝的应力和稳定有何影响？24、溢流坝孔口设计的主要内容有哪些？25、与其他坝型比较，拱坝主要具有哪些特点？26、重力坝地基处理时帷幕灌浆和固结灌浆的作用是什么？27、重力坝应力分析中材料力学法的基本假设有哪些？28、作用于重力坝上的荷载有哪些？为什么要进行荷载组合？1、不同地基上的水闸，地下轮廓线的布置有什么不同？为什么？答：(l)牯性土闸基地下轮廓线的布置：主要考虑如何降低闸底渗透压力，以增加闸室稳定性。
为此，防渗设施常采用水平铺盖，而不用板桩，以免破坏天然土的结构，造成集中渗流。
排水设施可前移到闸底板下，以降低底板上的渗透压力并有利于粘土加速固结。
水电站建筑物考试题集一、选择题1.计算调压室稳定断面时，应采用上游水库的(设计洪水位，正常高水位，死水位)，引水隧洞的糙率取(可能最大糙率，可能最小糙率，平均糙率)。
压力钢管的糙率取(可能最大糙率，可能最小糙率，平均糙率)。
2.水电站的事故闸门可在（动水中启闭，静水中启闭，动水中关闭静水中开启）。
3.地下埋管钢衬破坏大都是由于______，防止破坏的有效措施是__________。
(1) a.内压较大，钢衬强度不足。
b.外压失稳。
(2) a.加厚钢衬。
b.加钢性环。
4. 水库、封闭端、阀门的反射系数分别为___、___、__；(a) 0.5 (b) -0.5 (c) +1 (d) -1 (e)对传来的水击波分别做______、________、________ 反射。
(a)异号等值(b) 同号等值(c) 异号减值(d)同号减值(e)根据值确定5. 调压室水位波动的解析法适用于_______调压室,(a) 圆筒式(b)阻抗式(c) 差动式(d) a和b (e) b和c在_________情况(a) 丢弃部分负荷(b) 丢弃全负荷(c) 一台机组投入运行(d) a和b (e) b和c6. 水击计算的计算机方法中，若上游端为一水位不变的水库，其边界条件为______，它与特征方程________联立求解。
A. Hp1=Hp A. Hpi=Cp-BQpi(1) B. Hp1=Hp+△HSinωt (2) B. Hpi=Cp+BQpiC. Hp1=Hs+Qp1(a1+a2Qp1)7. 阀门关闭终了开度为τc，ρτc>1时，水击波在阀门处为_______,•关闭终了后的水击变化曲线为________。
A. 同号等值反射 A. 周期性不衰减振荡B. 同号减值反射 B. 逐渐衰减振荡C. 异号等值反射 C. 水击消失D. 同号减值反射 D. 水击压强逐渐减小E. 不反射8. 求调压室最高涌浪时,上游库水位取________。
压力管道向机组的供水方式中，()水头损失较小，钢材用量较大。
•••22分上游调压室位于厂房上游引水道上，一般适用于厂房上游有压引水道()的情况。
•••32分无压进水口的布置中，进水闸与冲沙闸相对位置应以（）的原则进行布置。
•••导线空心，内部走水。
冷却效果好，但怕漏水导电，且成本高的冷却方式是（）。
•••绝对速度V与圆周速度U之间的夹角，称为（）。
•••82分在相同水头下，气蚀系数越大，动力真空（），越（）气蚀。
•••92分压力引水隧洞布置的洞线最好为直线，必须转弯，转弯半径不小于()洞径。
•••地下压力管道布置形式由若干不同类型组成，其中()常用于首部式开发的地下电站。
•••122分保证模型水轮机与原型水轮机相似，必须满足（）三个相似条件。
•••132分一般当引水渠道较长，且水电站担任()时，常设置日调节池。
•••142分在反击式水轮机型号的表示中，卧轴灯泡式应用下列哪个符号表示（）。
•••152分极限水击的最大水击压力出现在（）。
•••162分在水轮机蜗壳的型式选取中，当水头H满足()的条件时选用铸钢蜗壳。
•••172分地下厂房的布置形式中，尾部式布置一般造价较（），水头损失较（）。
•••182分简单管路水击计算的解析法计算假定，阀门的关闭成()变化规律。
•••192分在初设时，水电站下游最低尾水位可按机组台数选取，当单机运行时，采用（）对应的下游水位。
•••202分()表示立式水冷水轮发电机，额定容量300MW，磁极个数48，定子铁芯外径1290cm。
•••水电站进水口的主要设备包括()。
•22分下列有关弯肘形尾水管优缺点的说法正确的是（）。
•比转速与工况有关，它是()的综合参数。
•42分水轮机选择的主要内容为（）。
52分有关蜗壳实际的基本要求的说法，下列正确的有（）。
•62分根据调压室和水电站厂房的相对位置，调压室可采用的布置方式有()。
72分水轮机转轮中任一点的水流状况可用该点的速度三角形描述,速度三角形中主要有()几种速度描述。
第一部分引水建筑物第一章水电站的布置形式及组成建筑物一、填空题1．水电站的基本布置形式有_______、__________、__________ 三种，其中坝式水电站分__________、__________、__________等形式。
2．有压引水式水电站由_________________、_________________、______________、______________、______________等组成；而无压引水式水电站由_____________、_____________、______________、______________、______________等组成。
3．抽水蓄能电站的作用是___________________________________，包括_________________和_________________两个过程。
4．按其调节性能水电站可分为____________和______________两类。
二、思考题1．按照集中落差的方式不同，水电站的开发分为几种基本方式？各种水电站有何特点及适用条件？2．水电站有哪些组成建筑物？其主要作用是什么？3．抽水蓄能电站的作用和基本工作原理是什么？潮汐电站基本工作原理是什么4．何为水电站的梯级开发？第二章水电站进水口及引水建筑物一、判断题1．无压引水进水口，一般应选在河流弯曲段的凸岸。
( )2．有压进水口的底坎高程应高于死水位。
( )3．通气孔一般应设在事故闸门的上游侧。
( )4．进水口的检修闸门是用来检修引水道或水轮机组的。
( )5．渠道的经济断面是指工程投资最小的断面。
( )6．明渠中也会有水击现象产生。
( )二、填空题1．水电站的有压进水口类型有______________、______________、____________、____________等几种。
2．水电站有压进水口主要设备有______________、______________、______________和______________。
3．进水口的事故闸门要求在________中关闭，________中开启；检修闸门在________中关闭，________中开启。
4．水电站的引水渠道称为___________渠道，分_______________渠道和_______________渠道两种。
5．压力前池由____________、_________________、___________、__________________、______________________组成。
三、思考题1．水电站进水口的功用和要求。
2．有压进水口有哪几种型式？其布置特点和适用条件如何？3．有压进水口布置有哪些主要设备？其作用和布置要求是什么？4．有压进水口位置、高程确定应考虑哪些因素？5．有压进水口轮廓尺寸如何考虑？坝式进水口有什么特点？应满足哪些要求？6. 无压进水口有哪些特殊问题？7. 水电站引水渠道的特点、适用电站类型是什么？有哪些基本要求？与普通灌溉渠道有什么不同？8. 什么是自动调节渠道和非自动调节渠道？其适用条件是什么？9．水电站引水渠道水力计算特点及任务是什么？10．引水渠道断面设计的方法？何为经济断面和经济流速？11. 引水隧洞的特点？洞线选择原则？水力计算特点和内容？断面设计原则？12．压力前池的作用、组成建筑物？前池布置应考虑的因素？压力前池的尺寸拟定。
13．日调节池的作用及适用条件？第三章水电站压力管道一、判断题1．选取的钢管直径越小越好。
( )2．钢管末端必须设置阀门。
( )3．快速闸阀和事故阀下游侧必须设置通气孔或通气阀。
( )4．伸缩节一般设置在镇墩的下游侧。
( )5．明钢管只在转弯处设置镇墩。
( )6．对同一电站来说，选用地下埋管的造价一般高于明钢管。
( )7．坝后式电站多采用坝内钢管，供水方式一般为单元供水。
( )8．明钢管上加劲环的刚度越小，则环旁管壁的应力就越大。
( )9．地下埋管的破坏事故多数由外压失稳造成。
( )10．镇墩的作用是防止水管发生滑移。
( )11．通气孔一般应设在工作闸门的上游侧。
( )12．明钢管强度校核中，支承环断面的允许应力与跨中相同。
( )二、填空题1．压力管道的供水方式有、、三种，其中地下埋管多采用方式。
2．对地面压力钢管，当温度变化时，由于在和处产生摩擦力而引起管壁轴向力。
3．水电站压力管道的闸门布置在管道的端，而阀门布置在管道的端，一般在钢管的设置排水管。
4．支墩的常见类型有、、三种。
5．钢管的转弯半径不易小于倍管径，明钢管底部至少高出地表面m。
6．岔管的典型布置型式有、、三种。
7．地下埋管的灌浆分为、、三种。
8．坝式压力管道有、、三种型式。
三、思考题1．压力水管的供水方式有几种？各有什么优缺点？其适用条件是什么？2．镇墩、支墩、伸缩节的作用是什么？3．作用在明钢管上的荷载有哪几类？各产生什么应力？计算应力时应选取哪几个断面？4．明钢管的抗外压稳定的概念。
失稳的原因及防止措施是什么？5．简述压力钢管的设计步骤。
6．岔管的工作特点？常见的岔管有哪几种类型？各适用于什么条件？7．镇墩和支墩的作用有何不同？二者分别设置在地面压力钢管的什么部位？8．支墩有哪几种类型？各有何特点？适用什么情况？9. 伸缩节的作用和类型？其要求是什么？10．地下埋管的施工程序各有何要求？11．地下埋管外压稳定的影响因素？如何防止其外压失稳？12．混凝土坝式压力管道有哪几种型式？各适用于什么情况？13．混凝土坝内埋管在坝剖面上有哪几种布置型式？各适用于什么情况？14．如何选择压力管道的线路？15. HD的含义是什么，其大小说明了什么？三、计算题某水电站地面压力管道布置型式如图所示。
已知钢管直径D=2m，末跨中心断面的计算水头(包括水击压力)为56.25m，支座断面的计算水头为49.08m，伸缩节断面的计算水头为7.89m，支承环间距16m，计算段上下镇墩间距64m，钢管轴线与水平面倾角为44°，伸缩节距上镇墩2m，伸缩节内止水填料长度b=30cm，填料与管壁摩擦系数为0.3，支承环的摩擦系数为0.1，钢管采用A3钢。
下镇墩的上游端管中心的计算水头为63.4m，镇墩下游端和下游伸缩节中心计算水头近似相等，取为66.1m，镇墩下游端伸缩节的水平钢管长度为5.0m ，管内流速为5m/s，镇墩为混凝土结构。
1．确定压力管道厚度(全长采用一个厚度)，要求确定管壁计算厚度和结构厚度；2. 设计压力管道的刚性环的间距(1) 校核光滑管的稳定性；(2) 设计刚性环的间距及尺寸；(3) 设计支承环的尺寸；3. 对最后一跨的三个断面进行结构分析(1) 受力分析：按正常运行情况的基本组合计算不同断面径向力、法向力和轴向力；(2) 应力计算及强度校核；(3) 抗外压稳定分析(管壁和支承环抗外压稳定分析) ；第四章水电站的水击及调节保证计算一、判断题1．导叶的关闭时间Ts愈大，水击压力愈大，机组转速升率愈低。
( )2．对高水头电站，一般可采用先快后慢的机组关闭规律，以达到降低水击的目的。
( ) 3．对低水头电站，一般可采用先慢后快的机组关闭规律，以达到降低水击的目的。
( ) 4．水电站甩负荷时，初始开度越大，水击压力就越大。
起始开度越小，水击压力越小。
( )二、选择题1．水库、阀门全关时对传来的水击波分别做( )( )反射。
(a) 异号等值 (b) 同号等值 (c) 同号减值2．为减小机组转速上升率, 应( )。
(a) 设调压室 (b) 设放空阀 (c) 减小T s3．已判定某水电站在一定的初始开度范围内发生极限水击,在此范围内,当τ0增大时,会使水击压力( )。
(a) 增大 (b) 减小 (c) 不变三、填空题1．延长机组关闭时间可以使__________减小,但______________将会增大。
2．极限水击沿管道的分布规律为___________，第一相水击的分布规律为________。
3．改善调节机组保证计算的措施有____________________________、_________________、 ________________、________________、__________________、________________、________________几种。
4．冲击式水轮机的过水能力只与_____________和_____________有关，其边界条件可以用式子_______________________________表示，而反击式水轮机的过水能力除受上面的因素影响之外，还和______________有关，其边界条件比较复杂。
四、思考题1．调节保证计算任务和目的是什么？2．产生水击的原因及其现象,水击波传递与反射的概念。
3．水击计算的边界条件? 冲击式水轮机与反击式水轮机出口边界条件条件有何不同?4．解释下列名词：水击波速、直接水击、间接水击、正水击、负水击、第一相水击、极限水击。
5．简单管的水击的计算方法；水击的类型及其判别条件是什么？6．阀门关闭规律对水击有何影响? 初始开度有何影响? 水击压力升高沿管线如何分布?7．复杂管路水击计算的简化原则和计算方法？8．改善调节保证的措施有哪些？9. 计算水电站压力管道最大水击压力的条件如何选取?与上游水位如何叠加?五、计算题1．某一简单管道, 设H0=100m, V max=3.5m/s, 水击波速a=900m/s, 水管长度L=360m, 设为孔口出流, 闸门按直线关闭规律自τ=1.0关至τ=0。
有效关闭时间T s=3.2s，当t=0.4s, 0.6s, 0.8s时阀门处的水击压力升高为多大?2．某水电站H0=50m, L=70m, 钢管分为三段, 各段参数如下:L=30m, V1=4m/s, a1=1000m/s1L=20m, V2=5m/s, a2=1100m/s2L=20m, V3=6m/s, a3=1200m/s3钢管末端装有冲击式水轮机，导叶按直线规律关闭，T s=4s。
求：甩全负荷时，阀门处及B点的水击压力值；3．某水电站安装一台单机容量为450MW的混流式水轮发电机组，根据下面资料进行调节保证计算。
水电站最大工作水头H max=48m，最小工作水头H min=26m，平均水头H cp=42m，设计水头39m。
水电站单机引用流量为Q= 138m3/s，电站厂房处海拔高程为360m，水轮机型号为HL240－LJ－410 ，水轮机的吸出高度为H s=-0.8m，额定转速为107r/min。
GD2=115，00t—m，；压力钢管直径为D=5.5m，长度L=50m；蜗壳长度L c=25m,平均流速为V c=4.5m/s；尾水管长度为L b=20m；平均流速为V b=3.5m/s, 尾水管进口流速为V b进口=10m/s。
