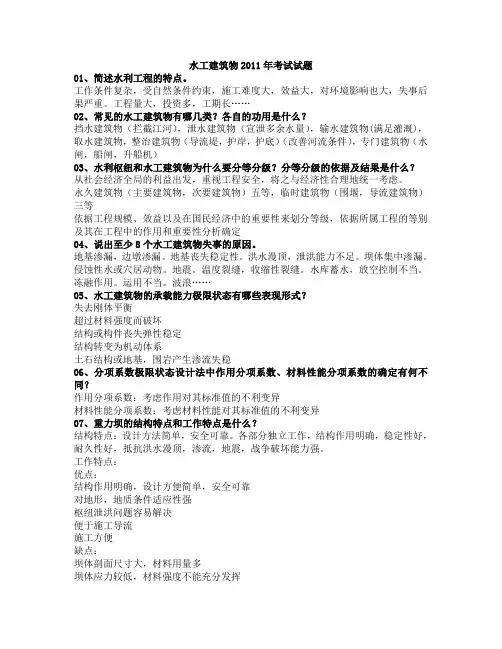

水工建筑物2011年考试试题01、简述水利工程的特点。
工作条件复杂，受自然条件约束，施工难度大，效益大，对环境影响也大，失事后果严重。
工程量大，投资多，工期长……02、常见的水工建筑物有哪几类？各自的功用是什么？挡水建筑物（拦截江河），泄水建筑物（宣泄多余水量），输水建筑物(满足灌溉)，取水建筑物，整治建筑物（导流堤，护岸，护底）（改善河流条件），专门建筑物（水闸，船闸，升船机）03、水利枢纽和水工建筑物为什么要分等分级？分等分级的依据及结果是什么？从社会经济全局的利益出发，重视工程安全，将之与经济性合理地统一考虑。
永久建筑物（主要建筑物，次要建筑物）五等，临时建筑物（围堰，导流建筑物）三等依据工程规模、效益以及在国民经济中的重要性来划分等级，依据所属工程的等别及其在工程中的作用和重要性分析确定04、说出至少8个水工建筑物失事的原因。
地基渗漏，边墩渗漏。
地基丧失稳定性。
洪水漫顶，泄洪能力不足。
坝体集中渗漏。
侵蚀性水或穴居动物。
地震。
温度裂缝，收缩性裂缝。
水库蓄水，放空控制不当。
冻融作用。
运用不当。
波浪……05、水工建筑物的承载能力极限状态有哪些表现形式？失去刚体平衡超过材料强度而破坏结构或构件丧失弹性稳定结构转变为机动体系土石结构或地基，围岩产生渗流失稳06、分项系数极限状态设计法中作用分项系数、材料性能分项系数的确定有何不同？作用分项系数：考虑作用对其标准值的不利变异材料性能分项系数：考虑材料性能对其标准值的不利变异07、重力坝的结构特点和工作特点是什么？结构特点：设计方法简单，安全可靠。
各部分独立工作，结构作用明确，稳定性好，耐久性好，抵抗洪水漫顶，渗流，地震，战争破坏能力强。
工作特点：优点：结构作用明确，设计方便简单，安全可靠对地形，地质条件适应性强枢纽泄洪问题容易解决便于施工导流施工方便缺点：坝体剖面尺寸大，材料用量多坝体应力较低，材料强度不能充分发挥坝体与地基接触面大，相应坝底扬压力大，对稳定性不利坝体体积大，施工工期混凝土的水化热和硬化收缩，产生不利的温度应力和收缩应力08、为什么说重力坝的材料强度不能充分发挥？只是利用了砼和块石的重量性质，来使大坝稳定，没有充分利用材料的抗压强度。
第一章绪论1、坝后式和河床式水电站枢纽的特点是什么？2、无压引水式和有压引水式水电站枢纽的特点是什么?其组成建筑物有哪些？第二章进水口及引水道建筑物1、水电站进水口应满足那些要求？按水流条件分为那几种类型？2、有压进水口的主要设备？有压进水口的事故闸门和检修闸门的运用要求？3、选择有压进水口高程时需要考虑哪些影响因素？4、隧洞式、坝式进水口有那些特点?5、通气孔及充水阀的作用？6、沉沙池的作用、工作原理及修建位置？7、何谓定期冲洗式沉沙池和连续冲洗式沉沙池？沉沙池一般由那几部分组成？8、水电站引水道的功用是什么？9、非自动调节渠道和自动调节渠道工作原理。
10、引水道怎样分类？11、压力前池的功用和布置原则是什么？第三章压力管道总论及明钢管1、压力水管的功用是什么？压力水管的类型有几种?各适用什么条件？2、压力水管的供水方式有哪几种？各有什么优缺点和适用条件？3、压力水管的材料性能有哪些要求？4、压力钢管的设施有哪些？如何布置？5、明钢管的布置原则有哪些？6、压力水管的引近方式、敷设方式有哪几种？各自的优缺点和适用条件是什么？7、作用在露天压力钢管上有哪些力?试分析正常运行、检修、温升、温降情况下力的组合及方向。
8、简述明钢管应力分析的方法与步骤。
已知流量和流速压力钢管的内径如何计算？管壁的厚度如何估算？9、明钢管外压失稳的原因及失稳现象是什么？简述外压失稳校核的步骤。
10、镇墩、支墩的作用是什么?各有几种类型？其优缺点是什么?11、明钢管的伸缩节、进人孔及排水孔的作用和位置？第四章地下埋管1、地下埋管的布置原则？施工工序？2、地下埋管的型式？各有何特点？3、地下压埋道的初始缝隙是怎样形成的?它对钢衬强度计算有何影响?4、地下埋管失稳的原因是什么？防止措施有哪些？第五章混凝土坝体压力管道1、混凝土坝体压力管道按其布置方式分为哪三类？2、坝内埋管的结构设计要求？3、坝内埋管设软垫层的目的及位置？第六章分岔管1、分岔管的特点、功用和要求？2、压力管道的分岔管有哪几种布置型式?按结构型式分常用的岔管有哪几种?它们的构造特点和适用条件是什么?3、三梁岔管的构成？各承担哪些力？4、明钢岔管按其所用加强方式或受力特点分为哪几类？第七章有压引水系统非恒定流的物理现象及基本方程1、什么是水锤？水锤现象是如何发生的?研究水锤的目的？2、阀门启闭时间、转速变化、水锤压力三者之间的关系？3、什么叫调节保证计算？其任务是什么?4、什么情况下产生正水锤？什么情况下产生负水锤？5、什么是水电站不稳定工况？其表现形式有哪些？6、简述简单管不计摩阻损失时，阀门突然关闭（Ts= 0）后的水锤传播过程。
水电站思虑题（说明这些答案不是老师给的，是我们自己做的，不过供大家参照下，假如有什么问题的话，请大家跟我说下，免得误导大家，谢啦）一、管道部分1．水电站有哪些种类（以获得水头方式区分）？各合用于什么条件？按获得水头分为坝式，河床式，引水式三种典型部署（还有混淆式，抽水蓄能，潮汐式等等）。
1、坝式水电站合用于建在河流中上游得高峰峡谷中，集中的落差为中，高水头。
2、河床式水电站常一般见于河流中下游，水头较低，流量大，合用于水头低，流量大的河流。
3、引水式水电站合用于流量小，坡降大的河流中下游或跨流域开发方案。
2．电站一般由哪些建筑物构成？各样建筑物的作用如何？答案见课本 111 面，有详尽的解答。
3．进水口有哪几种种类？各合用于什么条件？按水流条件可分为有压式进水口，开敞式进水口，抽水蓄能进水口。
开敞式也称无压进水口，合用于天然河流或水位变化不大的水库中取水，有压式进水口合用于从水位变化幅度较大的水库中取水，抽水蓄能进水口合用于抽水蓄能电站。
4．有压进水口有哪几种种类？各合用于什么条件？依据结构特色，有压进水口可分为以下四种：① 洞式进水口：合用于隧洞进水口的地质条件较好，便于对外交通，地形坡度适中，易于开挖平洞和竖井的状况。
② 墙式进水口：合用于地质条件差，山坡较陡，不易挖井的状况。
③ 塔式进水口：合用于当地资料坝，入口处山岩较差，岸坡又比较缓和。
④ 坝式进水口：合用于混凝土重力坝的坝后式厂房，坝内式厂房和河床式厂房。
5．依据对进水口要求，如何选择确立进水口地点与高程？水电站有压式进水口的地点：应尽量使入流平顺、对称，不发生回流和旋涡，不出现淤积，不汇聚污物，泄洪时仍旧正常进水。
进水口后接引水隧洞，还应与洞线部署协调一致，选择地形，地质及水流条件都适合的地点。
有压式进水口的高程，顶部高程应低于最低水位，并拥有必定的埋深 S=CVd1/2此中 d 为闸门口高度。
底部高程应高于设计淤积高程，当有冲沙设施时，应依据排沙状况而定。
《水电站建筑物》课程模拟考试试卷答案一、选择题（每题2分，共20分）1. 水电站建筑物按其作用可以分为（D）。
A. 水工建筑物、发电建筑物、输电建筑物B. 拦河建筑物、发电建筑物、输电建筑物C. 拦河建筑物、水工建筑物、输电建筑物D. 拦河建筑物、水工建筑物、发电建筑物2. 下列哪种建筑物属于水电站的主要建筑物（C）。
A. 拦河坝B. 引水隧洞C. 发电机房D. 尾水渠3. 水电站建筑物的等级划分主要依据（B）。
A. 建筑物的规模B. 建筑物的重要性C. 建筑物的结构类型D. 建筑物的投资金额4. 下列哪种水电站建筑物属于重力式建筑物（A）。
A. 重力坝B. 拱坝C. 土石坝D. 混凝土坝5. 水电站的挡水建筑物主要包括（D）。
A. 拦河坝、溢洪道B. 拦河坝、发电机组C. 拦河坝、引水隧洞D. 拦河坝、溢洪道、水闸6. 下列哪种水电站建筑物属于泄水建筑物（B）。
A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞7. 水电站建筑物的施工顺序一般为（C）。
A. 拦河建筑物→发电建筑物→输电建筑物B. 发电建筑物→拦河建筑物→输电建筑物C. 拦河建筑物→输电建筑物→发电建筑物D. 输电建筑物→发电建筑物→拦河建筑物8. 下列哪种水电站建筑物属于地下建筑物（D）。
A. 拦河坝B. 溢洪道C. 发电机房D. 引水隧洞9. 水电站建筑物的设计原则包括（A）。
A. 安全、经济、适用、美观B. 安全、经济、美观、环保C. 经济、适用、美观、环保D. 安全、适用、美观、环保10. 水电站建筑物的施工方法主要包括（B）。
A. 土方施工、石方施工、混凝土施工B. 土方施工、石方施工、混凝土施工、金属结构安装C. 土方施工、石方施工、混凝土施工、电气设备安装D. 土方施工、石方施工、混凝土施工、输电线路施工二、填空题（每题2分，共20分）1. 水电站建筑物按其作用可以分为________、________、________。
第一部分引水建筑物第一章水电站的布置形式及组成建筑物一、填空题1．水电站的基本布置形式有_______、__________、__________ 三种，其中坝式水电站分__________、__________、__________等形式。
2．有压引水式水电站由_________________、_________________、______________、______________、______________等组成；而无压引水式水电站由_____________、_____________、______________、______________、______________等组成。
3．抽水蓄能电站的作用是___________________________________，包括_________________和_________________两个过程。
4．按其调节性能水电站可分为____________和______________两类。
二、思考题1．按照集中落差的方式不同，水电站的开发分为几种基本方式？各种水电站有何特点及适用条件？2．水电站有哪些组成建筑物？其主要作用是什么？3．抽水蓄能电站的作用和基本工作原理是什么？潮汐电站基本工作原理是什么4．何为水电站的梯级开发？第二章水电站进水口及引水建筑物一、判断题1．无压引水进水口，一般应选在河流弯曲段的凸岸。
( )2．有压进水口的底坎高程应高于死水位。
( )3．通气孔一般应设在事故闸门的上游侧。
( )4．进水口的检修闸门是用来检修引水道或水轮机组的。
( )5．渠道的经济断面是指工程投资最小的断面。
( )6．明渠中也会有水击现象产生。
( )二、填空题1．水电站的有压进水口类型有______________、______________、____________、____________等几种。
2．水电站有压进水口主要设备有______________、______________、______________和______________。
水工建筑物思考题及答案问题：1．什么是水利水电工程枢纽？2．水工建筑物按其作用可分为几类？3．什么是挡水建筑物？4．水库有哪些特征水位及相应库容？5．拦水坝按形式可分为几种？6．土石坝的工作特点是什么？7．土石坝在设计、施工和运行中必须满足哪些要求？8．土石坝有几种类型？9.土石坝主要由哪几动分组成？它们各自的作用是什么?10．土坝的渗透变形有几种主要形式？11.什么叫管涌？12．什么叫流土？13.什么叫接触冲刷？14．什么叫接融流土和接触管涌？15．重力坝的工作特点是什么？16．重力坝主要有几种型式？17．作用于重力坝上的荷载主要有哪些？答案：1．什么是水利水电工程枢纽？为了满足防洪需求，获得发电、灌溉、供水、航行等方面的综合效益，需要在河流的适宜段修建不同类型的建筑物，用来控制和支配水流。
这些建筑物通称为水工建筑物，而不同功能的水工建筑物组成的综合体称为水利水电工程枢纽。
2．水工建筑物按其作用可分为几类？水工建筑物种类繁多，但按其作用可以分为挡水建筑物，泄水建筑物，输水建筑物，取(进)水建筑物，整治建筑物，专门为灌溉、发电、过坝需要而兴建的建筑物等六类。
但是，应当指出的是，有些水工建筑物的功能并非单一，难以严格区分其类型。
如各种溢流坝既是挡水建筑物，又是泄水建筑物；水闸既能挡水，又可泄水，有时还作为灌溉渠首或供水工程的取水建筑物，等等。
3．什么是挡水建筑物？用于拦截江河水流，形成水库或空高上游水位的建筑物。
如各种坝和水闸以及为抗御洪水或挡潮沿江河岸修建的堤防、海塘等。
4．水库有哪些特征水位及相应库容？库容大小决定着水库调节径流的能力和它所能提供的效益。
因此，确定水库特征水位及其相应库容是水利水电工程规划、设计的主要任务之一。
(1)死水位和死库容水库正常运用情况下允许水库消落到最低的水位称为死水位，该水位以下的库容即死库容。
除特殊情况外，死库容不参与径流调节，即不能动用这部分水库的水量。
(2)正常蓄水位和兴利库容水库正常运用情况下，为满足设计的兴利要求，在设计枯水年(或枯水段)开始供水时应蓄到的水位，称为正常蓄水位，又称设计兴利水位。
一、坝式水电站水利枢纽和引水式水电站水利枢纽各有哪些主要特点?坝式水电站的特点：坝式水电站的水头取决于坝高，目前坝式水电站的最大水头小于300m，坝式水电站的引用流量较大，电站的规模也大，水能利用较充分，目前世界上装机容量超过2000mw的巨型水电站大都是坝式水电站，此外坝式水电站水库的综合利用效益高，可同时满足防洪，发电，供水等兴利要求坝式水电站的投资大，工期长，原因，工程规模大，水库造成的淹没范围大，迁移人口多，适用：河道坡降较缓，流量较大，并有筑坝建库的条件。
2 引水式水电站的特点：水头相对较高，目前最大水头以达2000米以上，引用流量较小，没有水库调节径流，水量的利用率较低，综合利用价值较差。
电站的库容很小，基本无水库淹没损失，工程量较小，单位造价低。
二、坝后式和河床式水电站枢纽的特点是什么?其组成建筑物有哪些?坝后式水电站的特点：水头较大，机组及厂房的尺寸相对较小，厂房难于独立承受上游水压力，因此用坝挡水，将厂房置于坝后，水库的库容可以很大，调节性能好。
组成建筑物有哪些：拦河大坝和发电厂房。
2 河床式水电站枢纽的特点水头不大，安装有水轮发电机组的厂房本身能承受上游水压力，成为挡水建筑物的一个组成部分。
适用的水头较低。
组成建筑物有哪些：挡水坝，泄水坝，厂房，船闸，鱼道等三、无压引水式和有压引水式水电站枢纽的特点是什么?其组成建筑物有哪些?无压引水式的特点：引水建筑物是无压的明渠或无压隧洞组成建筑物有哪些? 低坝，进水口，沉沙池，引水渠，日调节池，压力前池，压力水管，厂房，尾水渠。
2 有压引水式水电站枢纽的特点引水建筑物是有压的压力隧洞组成建筑物有哪些? 低坝，引水隧洞（有压），调压室，压力水管，厂房，尾水渠。
四、水电站有哪些组成建筑物?枢纽建筑物挡水建筑物：坝，闸。
泄水建筑物：溢洪道，泄水洞过坝建筑物：过船，过木，过鱼2发电建筑物引水建筑物：进水建筑物：进水口，沉沙池引水建筑物; 引水道，压力管道，尾水道。
水电站思考题（说明这些答案不是老师给的，是我们自己做的，只是供大家参考下，如果有什么问题的话，请大家跟我说下，以免误导大家，谢啦）一、管道部分1．水电站有哪些类型（以取得水头方式划分）？各适用于什么条件？按取得水头分为坝式，河床式，引水式三种典型布置（还有混合式，抽水蓄能，潮汐式等等）。
1、坝式水电站适用于建在河流中上游得高山峡谷中，集中的落差为中，高水头。
2、河床式水电站常一般见于河流中下游，水头较低，流量大，适用于水头低，流量大的河流。
3、引水式水电站适用于流量小，坡降大的河流中下游或跨流域开发方案。
2．电站一般由哪些建筑物组成？各种建筑物的作用如何？答案见课本111面，有详细的解答。
3．进水口有哪几种类型？各适用于什么条件？按水流条件可分为有压式进水口，开敞式进水口，抽水蓄能进水口。
开敞式也称无压进水口，适用于天然河道或水位变化不大的水库中取水，有压式进水口适用于从水位变化幅度较大的水库中取水，抽水蓄能进水口适用于抽水蓄能电站。
4．有压进水口有哪几种类型？各适用于什么条件？按照结构特点，有压进水口可分为以下四种：①洞式进水口：适用于隧洞进水口的地质条件较好，便于对外交通，地形坡度适中，易于开挖平洞和竖井的情况。
②墙式进水口：适用于地质条件差，山坡较陡，不易挖井的情况。
③塔式进水口：适用于当地材料坝，进口处山岩较差，岸坡又比较平缓。
④坝式进水口：适用于混凝土重力坝的坝后式厂房，坝内式厂房和河床式厂房。
5．根据对进水口要求，如何选择确定进水口位置与高程？水电站有压式进水口的位置：应尽量使入流平顺、对称，不发生回流和漩涡，不出现淤积，不汇聚污物，泄洪时仍然正常进水。
进水口后接引水隧洞，还应与洞线布置协调一致，选择地形，地质及水流条件都适宜的位置。
有压式进水口的高程，顶部高程应低于最低水位，并具有一定的埋深S=CVd1/2其中d 为闸门口高度。
底部高程应高于设计淤积高程，当有冲沙设备时，应根据排沙情况而定。
6．在靠近进水口工作闸门的下游必须设置通气孔，它的作用是什么？作用：引水道充水时用以排气，事故闸门紧急关闭放空引水道时，用以补齐以防出现有害真空。
7．水电站进水口工作闸门和检修闸门的作用是什么？它们在运行上有什么要求？工作闸门（事故闸门）作用：紧急情况下切断水流，以防事故扩大，不起调节流量的作用。
运行要求：动水中快速关闭，静水中开启。
检修闸门作用：设在工作闸门上游侧，检修事故闸门和其门槽时用以堵水。
运行要求：在静水中开启和关闭。
特殊情况下进口仅设检修门，而在调压室设事故闸门。
8．有压进水口包括哪些设备？其作用是什么？有压进水口包括以下几种设备：1、拦污栅：防止漂目、树枝、树叶、杂草、垃圾、浮冰等漂浮物随水流带入进水口，同时不让这些漂浮物堵塞进水口，影响进水能力。
2、闸门及启闭设备：作用见第7题。
3、通气孔及冲水阀：通气孔作用见前面。
冲水阀作用是开启闸门前向引水道冲水，平衡闸门前后水压，以便闸门在静水中开启。
9．压力前池的作用？组成？在进行压力前池布置时，需特别引起注意的是什么问题？压力前池的作用：①分配水量：正常运行时把流量平顺的分配给各压力管道。
②平稳水压：荷载突然变化时或事故时，能起反射水击波的作用，（与调压室同）。
③防污、防沙、防冰：保护管道、水轮机。
④电站停机时，渲泄多余水量，保证下游用水。
组成：①池身及扩散段：渠道末端加宽、加深的过渡段以满足进水口布置需要。
②压力管道进水口：其构成与有压进水口同，常采用挡水墙式。
③泄水建筑物：溢流堰等，在严寒地区可用来排冰。
④排污、排沙、排冰设备：压力前池布置时需要注意的问题：1、前池整体布置时，影视水流平顺，水头损失最小，以提高水电站的出力和电能。
2、前池应尽可能靠近厂房，以缩短压力管道的长度3、前池应建在地基的挖方中，选择压力前池的位置应特别注意地基稳定与渗漏条件。
（简单的说就是水头损失要小，渗漏问题，挖方中稳定问题）布置要求：①安全：地质条件好、地基稳定、一定要置于挖方中。
（由于紧靠陡坡，渗径短，易于失稳、沉陷、滑坡）②经济：尽量靠近厂房（缩短压力管道），开挖工程量少。
③水流平顺：以减小水头损失。
④便于施工、运行、检修。
10．压力水管的类型及其适用条件是什么？类型：按布置方式分：露天式（明管），地下式（地下埋管），坝身管，回填管。
按材料分：钢管、钢筋混凝土管、钢衬钢筋混凝土管。
适用条件：1、露天式明钢管由钢材卷制而成,其强度很高,可以承受较大的内水压力,适用于中高水头电站。
多为引水式地面厂房采用。
一般在其上设置镇墩、支墩、加劲环、伸缩节、阀门、进人孔、通气阀等。
2、地下埋管布置在岩体中,钢管与围岩之间用混凝土回填。
多为引水式地面厂房或地下厂房采用。
地下埋管可以是钢筋混凝土管或钢衬混凝土管。
3、坝身管布置在坝体内部或坝上、下游面,多为坝后式或坝内式厂房采用。
4、钢筋混凝土管具有造价低、可节约钢材、能承受较大外压和经久耐用等优点，通常用于内压不高的中小型水电站。
5、在内水压力作用下钢衬与外包钢筋混凝土联合受力，从而可以减小钢衬的厚度，该管适用于大HD值的情况。
11．水电站压力水管的供水方式主要有哪几种方式？它们优缺点和适用条件如何？供水方式常有这样三种类型：1、单元供水2、集中供水3、分组供水单元供水优点：结构简单，运行灵活，可靠性好。
缺点：钢材用量大，经济性较差。
适用条件：管道较短，单机流量大，比如坝身管。
集中供水优点：钢材用量最省，经济性较好。
缺点：运行灵活性和可靠性较差，需设结构复杂的分岔管。
适用条件：管道较长，流量较小的情况，比如引水式电站。
分组供水优缺点：介与单元供水和集中供水之间。
适用条件：管道较长，机组台数多和流量较大的情况，比如引水式电站。
12．地面明钢管的支墩型式有哪几种类型？1、作用：支撑钢管，承受管重和水重的法向分力，相当于梁的滚动支座2、支墩按其支座与管身相对位移的特征分：1、滑动式支座（无支承环、有支承环）；2、滚动式支座；3、摇摆式支座。
13．地面明钢管上镇墩的作用是什么？镇墩的型式有哪几类？1、作用：将钢管固定在山坡上，主要承受因管道转弯而产生的轴向不平衡力，不允许管道在镇墩处发生任何位移。
镇墩是依靠自重来维持稳定。
2、类型：镇墩依靠本身重量固定钢管，一般用混凝土浇制，按钢管在镇墩上的固定方式，分为封闭式和开敞式两种形式14．为什么压力水管上要设伸缩节？设在什么位置？为什么？为了清除因温度作用和地基变形而引起钢管结构内产生的附加应力，在压力钢管的直线段上常设置伸缩节。
由于伸缩节的存在，钢管可轴向伸缩，消除大部分温度应力，且可适应少量不均匀沉陷。
15．地面明钢管承受的最主要荷载是什么？它主要引起什么应力？地面明钢管承受的最主要的荷载是内水压力，它主要引起：在管壁中产生环向拉应力，在水管内表面产生径向应力。
16．地面明钢管设计时应选择哪几个控制断面？用图表示各控制断面的位置？受力特点？应选择3个控制断面：1、跨中1-1断面 2、支承环2-2断面 3、支承环3-3断面。
其位置如下：一、跨中1-1断面，其特点为二、支承环附近，但又不受支承环影响的2-2断面，其特点为： maxM M Q ==maxmaxQ Q M M =-=三、支承环3-3断面特点： 1.由水重和管重产生的弯矩和剪力2.由支承环（加劲环）约束所产生的局部弯矩和局部剪力M’和Q’3.由支承反力R 在管壁中所产生的弯矩、剪力和轴力。
（说明这个是比较详细的解答，其中的图是为了帮助大家理解的，通过图形我们可以看出这些断面受力特点。
老师讲解的简单的回答如下:1、跨中1-1断面特点最大正弯矩，剪力为零。
2、2-2断面特点最大负弯矩，剪力最大，膜应力为主。
3、3-3断面特点特点最大负弯矩，剪力最大，支承环引起的弯曲应力）17．某地面压力钢管：内径D=3m 镇墩间距80m ，滚动式支墩间距10m ，管轴与地面倾角300，上镇墩以下2m 处设伸缩节，长b 1=0.3m ；μ=0.25。
钢材允许应力[σ]膜=1200kg/cm 2 ;[σ]局 =1600kg/cm 2，未跨中心处H 0=62m ，水击压力,3.00H H =∆试对未跨支承环断面进行强度校核。
（说明因为没有计算题，所以这题我就没有做，希望大家对书上的基本公式能够理解，不需要记公式）18．导致地下埋管抗外压失稳的主要原因是什么？改善地下埋管抗外压稳定的措施有哪些？1、地下埋管承受的外压荷载有：1地下水压力；回填混凝土时流态混凝土的压力（施max maxQ Q M M ≈-≈工期）；钢衬与混凝土之间接缝灌浆压力（施工期）。
2、导致地下埋管抗压失稳的主要原因有：1、地下水位较高，放空管道时，钢衬可能因外压而失去稳定；2、回填混凝土的质量较差，混凝土与钢管之间的缝隙值过大。
加劲环，锚环质量未达到要求。
（说明主要从地下埋管所承受的外压荷载来分析失稳原因。
以上的答案只是个人理解，大家可以根据外压荷载来发挥）3、埋管防止外压失稳措施：①多采用排水管，结合排水廊道降低地下水位线；—减小外压力②减小初始缝隙，精心施工和接缝灌浆。
③设加劲环、锚环或增加管壁厚度等—提高结构临界压力。
19．地下埋管现行设计理论主要存在哪些问题？有哪些改进措施？20．坝内埋管主要有哪几种结构型式？其受力特点有什么不同？主要型式有：倾斜式、平斜式、竖直式21．与坝内埋管相比，坝下游面管有什么优缺点？其适用条件如何？坝下游面管优点:（1）便于布置（2）施工简便，现场安装工作量小，进度快，与坝体施工干扰小。
（3）减小坝体削弱（4）有利于分期投资缺点：增加管长、水头损失，投资并不一定增加。
（这些是老师上课讲的，大家自己综合一下吧。
）22．采用的岔管结构形式有哪些？各有什么特点？其适用条件如何？岔管结构型式：1、明钢岔管：岔管用钢材焊制而成，全部荷载由钢材承受。
明钢岔管按其所用加强方式或受力特点，可有以下结构形式：1）贴边岔管2）三梁岔管3）月牙肋岔管4）无梁岔管5）球形岔管6）隔壁岔管2、地下埋藏式岔管位于岩体内，通常用于地下埋管的末端。
其特征是设计时考虑围岩分担岔管的内水压力，有：1）埋藏式钢岔管2）埋藏式钢筋混凝土岔管3、钢衬钢筋混凝土岔管各类岔管的特点和使用条件如下：1、贴边岔管特点：a.补强板刚度小，在内水压力作用下，产生较大的径向位移；b.用于埋管时，有利于发挥围岩作用，开挖量小；c.结构简单，易于制作。
适用条件：中、低HD值的卜型埋管，特别是d/D小于0.6的情况。
2、三梁岔管特点：a. 梁主要受弯，材料强度得不到充分发挥（梁的截面尺寸大）。
b. 当HD值较大时，加强梁尺寸可能很大，引起选材、制造和运输上的困难。
c.埋管时增加开挖。
适用条件：大、中型水电站，但近年来大型岔管已逐渐被月牙岔取代，特别是埋管。
