15种环氧树脂配合比

环氧树脂砂浆的配合比
特别推荐：
1、环氧树脂205/二丁酯66/乙二胺14/水泥379/砂740
2、环氧树脂320/二丁酯/57.6/乙二胺38.4/水泥640/砂960
3、环氧树脂：聚酰胺：丙酮：水泥：砂＝100：50：10：100：150
4、环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

以上配比经我试验室试验，强度都很不错。

材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂
丙酮配合比100 ：6～7 ；15 ：20 环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧基液在此作为溶剂。

环氧砂浆配合比(重量比，单位g) 材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 ：10 ：10 ：20
填充料425号水泥300 砂375 石棉100 环氧砂浆配制工艺过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30℃的填充料加入拌匀。

施工时的工艺要求：施工时，气温不低于15℃，不超过40℃，环氧基液的涂抹厚度不超过1mm，涂刷基液需间隔30min后，才能粘贴玻璃丝布，以防产生气泡。

施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。

注意事项：要用计量工具准确计量；乙二胺加入后，尽可能立即施工，以防环氧固结；在拌合乙二胺和丙酮时要避免与皮肤接触。

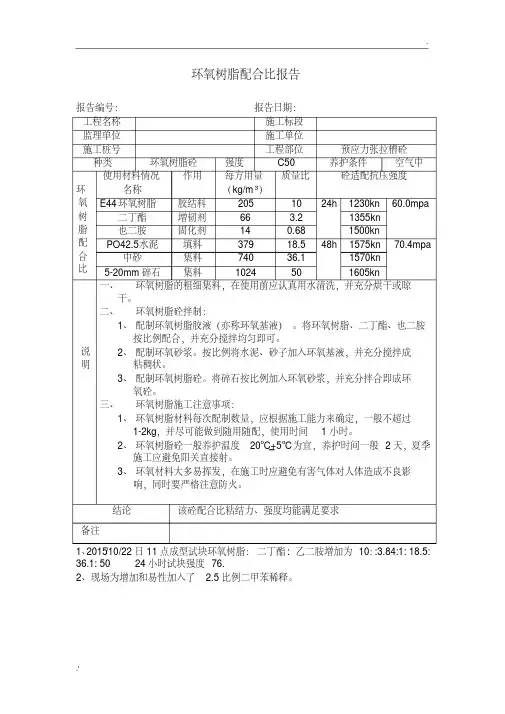

..' 环氧树脂配合比报告报告编号：报告日期：工程名称施工标段监理单位施工单位施工桩号工程部位预应力张拉槽砼种类环氧树脂砼强度C50 养护条件空气中环氧树脂配合比使用材料情况名称作用每方用量（kg/m3）质量比砼适配抗压强度E44环氧树脂胶结料205 10 24h 1230kn 60.0mpa 二丁酯增韧剂66 3.2 1355kn也二胺固化剂14 0.68 1500knPO42.5水泥填料379 18.5 48h 1575kn 70.4mpa 中砂集料740 36.1 1570kn5-20mm碎石集料1024 50 1605kn说明一、环氧树脂的粗细集料，在使用前应认真用水清洗，并充分烘干或晾干。

二、环氧树脂砼拌制：1、配制环氧树脂胶液（亦称环氧基液）。

将环氧树脂、二丁酯、也二胺按比例配合，并充分搅拌均匀即可。

2、配制环氧砂浆。

按比例将水泥、砂子加入环氧基液，并充分搅拌成粘稠状。

3、配制环氧树脂砼。

将碎石按比例加入环氧砂浆，并充分拌合即成环氧砼。

三、环氧树脂施工注意事项：1、环氧树脂材料每次配制数量，应根据施工能力来确定，一般不超过1-2kg，并尽可能做到随用随配，使用时间1小时。

2、环氧树脂砼一般养护温度20o C+5 o C为宜，养护时间一般2天，夏季施工应避免阳关直接射。

3、环氧材料大多易挥发，在施工时应避免有害气体对人体造成不良影响，同时要严格注意防火。

结论该砼配合比粘结力、强度均能满足要求备注1、2015/10/22日11点成型试块环氧树脂：二丁酯: 乙二胺增加为10：:3.84:1: 18.5: 36.1: 50 24小时试块强度76.2、现场为增加和易性加入了 2.5比例二甲苯稀释。

15种环氧胶凝材料配合比
②第3、4、5、6、7五种配合比，适用于一般砼表层缺陷及裂缝的修补工程；
③第6、8、9、10四种配合比，适用于潮湿环境内的砼缺陷及裂缝的修补；
④第11、12两种配合比，适用于一般砼表层缺陷的修补；
⑤第13、14、15叁种配合比，适用于砼表层缺陷及裂缝的水下修补工程。

“好配方”操作步骤：
1、准确称量糠醛和丙酮,两液体搅匀后倒入环氧树脂主剂再搅匀(甲液)
2、准确称量聚酰胺树脂和乙烯四胺,两液体混合后充分搅拌均匀,并散热(乙液)
3、将乙液缓慢倒入甲液,边倒边搅,如配制量大,乙液需分几次倒入,并用风扇帮助散热。

4、亦可将甲液和乙液配制好备用,使用时按甲液:乙液=1:0.17比例配制.
5、砼粘接时可掺入水泥作为填充剂,掺量可视干稠状况而定。

如钢--钢粘接可掺入铁粉作填充剂。

6、气温低于5℃时，为缩短干燥时间，可适量加入催干剂DMP-30或其他，用量为总不挥发量的1～3%。

7、R3d=52MPa，R10d=73MPa
“橡胶支座”用环氧砂浆注意事项：
1、垫石顶面凿毛，除去垫石顶浮浆
2、清洗垫石顶面及支座顶面，保证无灰尘，
3、调配环氧砂浆，环氧砂浆的调配应根据天气情况适当的调整乙二胺及丙酮的份量，以调节凝固速度。

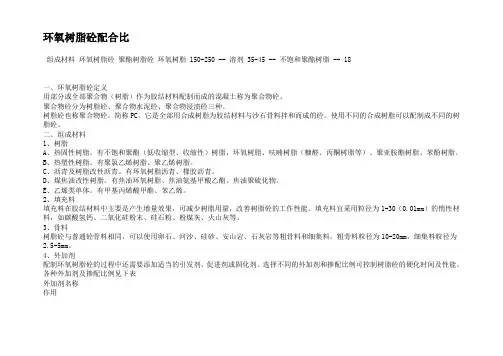

环氧树脂砼配合比组成材料环氧树脂砼聚酯树脂砼环氧树脂 150-250 -- 溶剂 35-45 -- 不饱和聚酯树脂 -- 18一、环氧树脂砼定义用部分或全部聚合物（树脂）作为胶结材料配制而成的混凝土称为聚合物砼。

聚合物砼分为树脂砼、聚合物水泥砼、聚合物浸渍砼三种。

树脂砼也称聚合物砼，简称PC。

它是全部用合成树脂为胶结材料与沙石骨料拌和而成的砼。

使用不同的合成树脂可以配制成不同的树脂砼。

二、组成材料1、树脂A、热固性树脂。

有不饱和聚酯（低收缩型、收缩性）树脂，环氧树脂、呋喃树脂（糠醛、丙酮树脂等）、聚亚胺酯树脂、苯酚树脂。

B、热塑性树脂。

有聚氯乙烯树脂、聚乙烯树脂。

C、沥青及树脂改性沥青。

有环氧树脂沥青、橡胶沥青。

D、煤焦油改性树脂。

有焦油环氧树脂、焦油氨基甲酸乙酯、焦油聚硫化物。

E、乙烯类单体。

有甲基丙烯酸甲酯、苯乙烯。

2、填充料填充料在胶结材料中主要是产生增量效果，可减少树脂用量，改善树脂砼的工作性能。

填充料宜采用粒径为1-30（0.01mm）的惰性材料，如碳酸氢钙、二氧化硅粉末、硅石粉、粉煤灰、火山灰等。

3、骨料树脂砼与普通砼骨料相同，可以使用卵石、河沙、硅砂、安山岩、石灰岩等粗骨料和细集料。

粗骨料粒径为10-20mm，细集料粒径为2.5-5mm。

4、外加剂配制环氧树脂砼的过程中还需要添加适当的引发剂、促进剂或固化剂。

选择不同的外加剂和掺配比例可控制树脂砼的硬化时间及性能。

各种外加剂及掺配比例见下表外加剂名称作用用量（%）苯二甲胺环氧固化剂 10-20 乙二胺环氧固化剂 6-8 多乙烯多按环氧固化剂 10-15 聚酰胺环氧固化剂、环氧增韧剂20-30 50-100 邻苯二甲酸二丁酯增韧剂 10-20 液体聚硫橡胶环氧增韧剂 50-300 聚酯树脂环氧增韧剂 10-20 苯乙烯聚酯稀释剂 20-30 过氧化环已酮、苯甲酰引发剂 0.5-2.5 二甲基苯胺促进剂 0.1-0.5 注；表中用量等于外加剂与树脂之重量比。

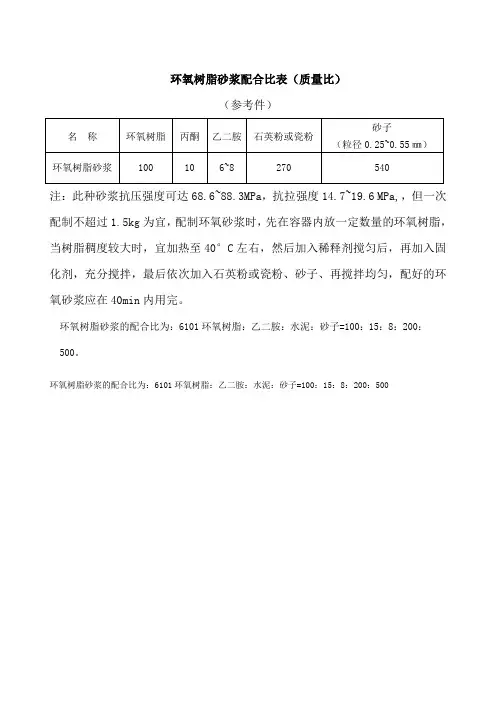

环氧树脂砂浆配合比表（质量比）（参考件）注：此种砂浆抗压强度可达68.6~88.3MPa，抗拉强度14.7~19.6 MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40°C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min内用完。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：5001 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

判断玻璃丝布是否有油腊，可用手摸，如感到没有油腻滑动即已清除干净。

除去油腊后，玻璃丝布应失去原有的雪白、光彩夺目的外观，重量也相应地减轻。

2)粘贴工艺。

粘贴时，先在粘贴面上均匀刷1层环氧基液(不能有气泡产生)，然后展开，拉直玻璃丝布，用剪刀剪成宽30cm 的布条，卷在木棒上，即可进行粘贴。

粘贴前，先在基面上刷1层环氧基液，贴上玻璃丝布，用刷子在玻璃丝布上刷1遍使环氧基液浸透，接着又在玻璃丝布上刷环氧基液，按同样的方法粘贴第二层，共贴3层。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧树脂混凝土配合比环氧树脂 100kg二甲苯 10cc二丁酯 5cc乙二胺 8g/纯度(或9cc/纯度)石(粒径5-10mm)500g砂 600g水泥 50g立德粉 150g立德粉主要是调颜色的，可用水泥代替1、环氧胶粘剂的配方环氧树脂胶粘剂的配方为（重量比）：环氧树脂主剂：固化剂：水泥2：1： 32、环氧胶拼面涂胶前的处理应保持块件拼装面的干净、干燥，不能有油污，否则要用有机溶剂（丙酮、醋酸乙脂等）清洗。

涂胶时块件表面温度不应低于10℃；涂胶固化过程中，宜控制块件温度与胶浆固化温度之差不超过15℃，使环氧树脂胶浆在稳定的温度中固化1 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

判断玻璃丝布是否有油腊，可用手摸，如感到没有油腻滑动即已清除干净。

除去油腊后，玻璃丝布应失去原有的雪白、光彩夺目的外观，重量也相应地减轻。

2)粘贴工艺。

粘贴时，先在粘贴面上均匀刷1层环氧基液(不能有气泡产生)，然后展开，拉直玻璃丝布，用剪刀剪成宽30cm的布条，卷在木棒上，即可进行粘贴。

粘贴前，先在基面上刷1层环氧基液，贴上玻璃丝布，用刷子在玻璃丝布上刷1遍使环氧基液浸透，接着又在玻璃丝布上刷环氧基液，按同样的方法粘贴第二层，共贴3层。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

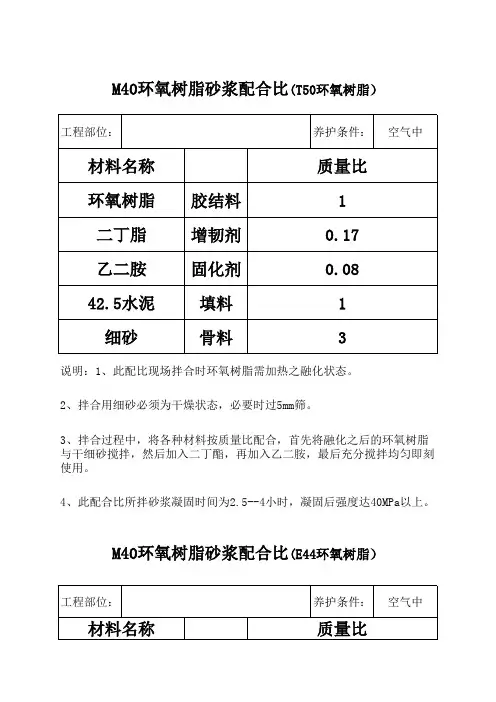

M40环氧树脂砂浆配合比(T50环氧树脂）
说明：1、此配比现场拌合时环氧树脂需加热之融化状态。

2、拌合用细砂必须为干燥状态，必要时过5mm筛。

3、拌合过程中，将各种材料按质量比配合，首先将融化之后的环氧树脂与干细砂搅拌，然后加入二丁酯，再加入乙二胺，最后充分搅拌均匀即刻使用。

4、此配合比所拌砂浆凝固时间为2.5--4小时，凝固后强度达40MPa以上。

M40环氧树脂砂浆配合比(E44环氧树脂）
说明：2、此配比现场拌合时环氧树脂需加热之融化状态。

2、拌合用细砂必须为干燥状态，必要时过5mm筛。

细沙可以增加密实度4、拌合过程中，将各种材料按质量比配合，首先将融化之后的环氧树脂与干细砂搅拌，然后加入二丁酯，再加入乙二胺，最后充分搅拌均匀即刻使用。

在浇筑到修补位置后要，经过2-3分钟可以自行流平才算是合格的。

4、此配合比所拌砂浆凝固时间为2.5--4小时，凝固后强度达41MPa以上。

环氧树脂砂浆配合比表（质量比）（参考件）注：此种砂浆抗压强度可达68.6~88.3MPa，抗拉强度14.7~19.6 MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40°C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min内用完。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：5001 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

判断玻璃丝布是否有油腊，可用手摸，如感到没有油腻滑动即已清除干净。

除去油腊后，玻璃丝布应失去原有的雪白、光彩夺目的外观，重量也相应地减轻。

2)粘贴工艺。

粘贴时，先在粘贴面上均匀刷1层环氧基液(不能有气泡产生)，然后展开，拉直玻璃丝布，用剪刀剪成宽30cm 的布条，卷在木棒上，即可进行粘贴。

粘贴前，先在基面上刷1层环氧基液，贴上玻璃丝布，用刷子在玻璃丝布上刷1遍使环氧基液浸透，接着又在玻璃丝布上刷环氧基液，按同样的方法粘贴第二层，共贴3层。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称 6101 乙二胺二丁脂丙酮配合比 100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。
