环氧树脂砂浆的配合比

环氧树脂砂浆的配合比
特别推荐：
1、环氧树脂205/二丁酯66/乙二胺14/水泥379/砂740
2、环氧树脂320/二丁酯/57.6/乙二胺38.4/水泥640/砂960
3、环氧树脂：聚酰胺：丙酮：水泥：砂＝100：50：10：100：150
4、环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

以上配比经我试验室试验，强度都很不错。

材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂
丙酮配合比100 ：6～7 ；15 ：20 环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧基液在此作为溶剂。

环氧砂浆配合比(重量比，单位g) 材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 ：10 ：10 ：20
填充料425号水泥300 砂375 石棉100 环氧砂浆配制工艺过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30℃的填充料加入拌匀。

施工时的工艺要求：施工时，气温不低于15℃，不超过40℃，环氧基液的涂抹厚度不超过1mm，涂刷基液需间隔30min后，才能粘贴玻璃丝布，以防产生气泡。

施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。

注意事项：要用计量工具准确计量；乙二胺加入后，尽可能立即施工，以防环氧固结；在拌合乙二胺和丙酮时要避免与皮肤接触。

环氧树脂砂浆施工方案设计一、施工前准备在进行环氧树脂砂浆施工前，需完成以下准备工作：现场勘查：详细了解施工环境，评估基面情况，确认是否满足施工条件。

图纸审查：根据施工图纸，确认施工范围、工艺要求及质量标准。

施工计划：根据现场情况和施工要求，制定详细的施工计划，包括施工进度、人员分工、材料采购等。

二、材料选择与准备环氧树脂砂浆：选择性能稳定、质量可靠的环氧树脂砂浆产品，确保满足工程要求。

固化剂：根据环氧树脂砂浆的要求，选择匹配的固化剂，确保砂浆能够充分固化。

稀释剂：根据需要，选择适量的稀释剂，以调节砂浆的粘度。

其他材料：如砂纸、钢丝刷、腻子等，根据施工需要准备相应的辅助材料。

三、工具与设备选择搅拌设备：选择适用于环氧树脂砂浆搅拌的设备，如电动搅拌器、搅拌桶等。

施工工具：如刮板、滚筒、刷子等，根据施工要求选择合适的施工工具。

防护设备：如手套、口罩、护目镜等，确保施工人员的人身安全。

四、施工工艺流程基面处理：清理基面，去除油污、浮尘等杂质，确保基面干燥、平整。

砂浆搅拌：按照厂家提供的比例，将环氧树脂砂浆与固化剂、稀释剂等辅助材料搅拌均匀。

砂浆施工：用刮板或滚筒将搅拌好的砂浆均匀涂抹在基面上，确保砂浆与基面充分粘结。

固化处理：根据环氧树脂砂浆的固化时间，等待砂浆充分固化。

后期处理：如打磨、修补等，确保施工质量符合要求。

五、基面处理要求基面应干燥、平整、无油污、无浮尘等杂质。

基面如有裂缝、孔洞等缺陷，应提前进行修补处理。

基面处理完毕后，应进行验收，确保满足施工要求。

六、砂浆配合比例环氧树脂砂浆的配合比例应根据厂家提供的技术参数进行调整。

在施工过程中，应严格控制砂浆的配合比例，确保砂浆的性能稳定。

七、施工质量控制施工前应进行砂浆的性能测试，确保砂浆满足工程要求。

施工过程中，应对砂浆的搅拌、施工、固化等环节进行严格监控，确保施工质量。

施工完成后，应进行质量验收，确保施工质量符合要求。

八、安全与环保措施施工现场应设置安全警示标识，确保施工人员的人身安全。

一、环氧砂浆配比1、普通环氧砂浆原材料材料有:环氧，丙酮，二丁酯，乙二胺，砂，水泥,其中水泥不用，砂子必须不含水分，参考配比:环氧(E-51):乙二胺=12~15:1，加50%丙酮，二丁酯，加3~5倍砂(粗细不同，可加入的倍数不一样)，保证能施工的前提下尽可能干稠，同时不能做太厚，否则容易开裂。

1立方米成本15000~20000元。

2、快速固化新型水性环氧砂浆原材料有:汉中水性环氧树脂H123A，汉中水性环氧固化剂H123B，自来水，水泥，砂子，石子(对水分无要求，本身要加水的)，参考配比:汉中水性环氧树脂H123A:汉中水性环氧固化剂H123B=1:1.3，再加1倍的自来水，加15倍左右的水泥砂子石子，1立方米成本5000~7000元,3天强度达50MPa，7天强度达70MPa;3、中固化新型水性环氧砂浆原材料有:汉中水性环氧树脂H223A，汉中水性环氧固化剂H223B，自来水，水泥，砂子，石子(对水分无要求，本身要加水的)，参考配比:汉中水性环氧树脂H223A:汉中水性环氧固化剂H223B=1:1.5，再加1倍的自来水，加15倍左右的水泥砂子石子，1立方米成本5000~7000元,3天强度达30MPa，7天强度达50MPa;环氧树脂砂浆性能不断提高、操作性简化、成本降低。

二、环氧树脂砂浆环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

1 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

环氧树脂砂浆配合比表（质量比）（参考件）注：此种砂浆抗压强度可达68.6~88.3MPa，抗拉强度14.7~19.6 MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40°C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min内用完。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：5001 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

判断玻璃丝布是否有油腊，可用手摸，如感到没有油腻滑动即已清除干净。

除去油腊后，玻璃丝布应失去原有的雪白、光彩夺目的外观，重量也相应地减轻。

2)粘贴工艺。

粘贴时，先在粘贴面上均匀刷1层环氧基液(不能有气泡产生)，然后展开，拉直玻璃丝布，用剪刀剪成宽30cm 的布条，卷在木棒上，即可进行粘贴。

粘贴前，先在基面上刷1层环氧基液，贴上玻璃丝布，用刷子在玻璃丝布上刷1遍使环氧基液浸透，接着又在玻璃丝布上刷环氧基液，按同样的方法粘贴第二层，共贴3层。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧树脂自流平砂浆配方
1.基础配方
（1）环氧树脂：环氧树脂是环氧树脂自流平砂浆的主要基料，可提供基础的强度和粘结性。

环氧树脂的选择应根据具体使用环境和性能要求进行合理选用。

（2）固化剂：固化剂是环氧树脂自流平砂浆的重要组分，用于硬化环氧树脂。

常用的固化剂有胺类固化剂和酸酐类固化剂，具体选择应综合考虑耐磨性、耐化学品性等方面的要求。

2.填料
（1）石英砂：石英砂是环氧树脂自流平砂浆的主要填料，用于提高砂浆的硬度和耐磨性。

石英砂应具有良好的颗粒分布和均匀的颜色，以保证地面颜色的一致性。

（2）云母粉：云母粉是一种常用的填料，它可以提高砂浆的附着力和抗裂性能。

同时，云母粉还具有良好的防潮性能，有助于减少环氧树脂自流平砂浆的水分吸收。

3.颜料
以上是环氧树脂自流平砂浆的基本配方，具体配方比例应根据实际情况进行调整。

在使用环氧树脂自流平砂浆时，需要按照标准操作流程进行施工，保证砂浆的质量和施工效果。

同时，还需注意材料的存储和搅拌操作，以避免出现不均匀分布和固化不完全等问题。

总结起来，环氧树脂自流平砂浆配方的关键是选择合适的环氧树脂、
固化剂、填料和颜料，并严格按照工艺流程进行施工。

正确选择和使用材料，以及规范施工操作，能够保证环氧树脂自流平砂浆的质量和施工效果。

环氧树脂混凝土土配合比
1.配合比
环氧树脂：100g；二甲苯10ml(8.76g)；二丁脂5ml(5.225g)；乙二胺8ml(7.136g)；碎石（5-10mm）500g；中粗砂600g；水泥50g；立德粉150g（改变颜色）。

2.计算用量
0.1m3用料：环氧树脂14.7kg。

3.拌合物性能试验(2005-9-6 16:50进行拌合)
3.1各项化工原料密度
二甲苯：溶液体积=50ml；溶液质量=43.80g；密度=0.876g/cm3
二丁脂：溶液体积=50ml；溶液质量=52.25g；密度=1.045g/cm3
乙二胺：溶液体积=50ml；溶液质量=44.60g；密度=0.892g/cm3
3.2环氧树脂：500g、二甲苯50ml、二丁脂25ml、乙二胺40ml、碎石（5-10mm）2500g、中粗砂3000g、水泥250g（P.O 32.5）、（无立德粉）进行拌合。

（八块试件）
3.3拌合物表观密度试验
量筒（1L）：460g
时筒+拌合料：2560g
环氧树脂混凝土表观密度：2100kg/m3
小结：每立方环氧树脂混凝土用环氧树脂约为147kg。

3.4强度试验（砂浆试模70.7×70.7×70.7mm）。

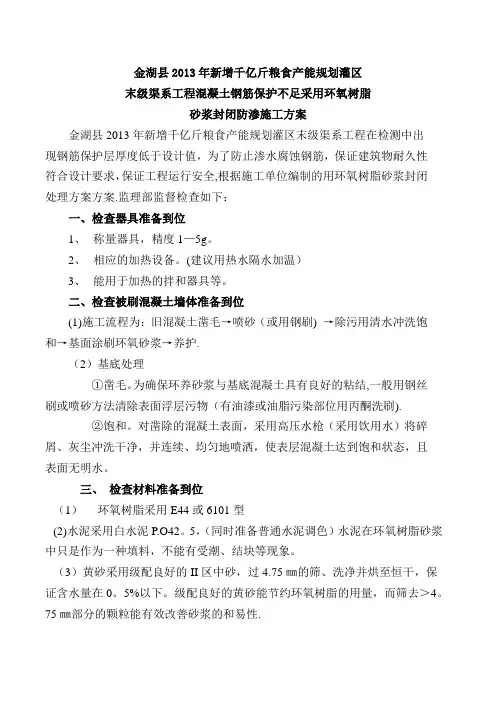

金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程混凝土钢筋保护不足采用环氧树脂砂浆封闭防渗施工方案金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全,根据施工单位编制的用环氧树脂砂浆封闭处理方案方案.监理部监督检查如下：一、检查器具准备到位1、称量器具，精度1—5g。

2、相应的加热设备。

(建议用热水隔水加温）3、能用于加热的拌和器具等。

二、检查被刷混凝土墙体准备到位(1)施工流程为：旧混凝土凿毛→喷砂（或用钢刷) →除污用清水冲洗饱和→基面涂刷环氧砂浆→养护.（2）基底处理①凿毛。

为确保环养砂浆与基底混凝土具有良好的粘结,一般用钢丝刷或喷砂方法清除表面浮层污物（有油漆或油脂污染部位用丙酮洗刷).②饱和。

对凿除的混凝土表面，采用高压水枪（采用饮用水）将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。

三、检查材料准备到位（1）环氧树脂采用E44或6101型(2)水泥采用白水泥P.O42。

5，（同时准备普通水泥调色）水泥在环氧树脂砂浆中只是作为一种填料，不能有受潮、结块等现象。

（3）黄砂采用级配良好的II区中砂，过4.75㎜的筛、洗净并烘至恒干，保证含水量在0。

5%以下。

级配良好的黄砂能节约环氧树脂的用量，而筛去＞4。

75㎜部分的颗粒能有效改善砂浆的和易性.（4）稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺，乙二胺分子量为60。

1四、检查拌和程序是否规范各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固,所以加热至环氧树脂呈液态能方便操作即可),先将环氧树脂和丙酮、二丁脂拌匀,取另外一容器黄砂与水泥混合后,将环氧树脂混合料倒入,一边倒一边搅拌；搅拌均匀最后加入乙二胺，一边加一边搅拌。

由于乙二胺在常温下就能与空气中的水份反应产生雾气,所以乙二胺要最后称量，以免挥发量过大。

金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程混凝土钢筋保护不足采用环氧树脂砂浆封闭防渗施工方案金湖县2013年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全，根据施工单位编制的用环氧树脂砂浆封闭处理方案方案。

监理部监督检查如下：一、检查器具准备到位1、称量器具,精度1-5g。

2、相应的加热设备。

（建议用热水隔水加温）3、能用于加热的拌和器具等.二、检查被刷混凝土墙体准备到位(1）施工流程为：旧混凝土凿毛→喷砂(或用钢刷）→除污用清水冲洗饱和→基面涂刷环氧砂浆→养护。

(2)基底处理①凿毛。

为确保环养砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。

②饱和。

对凿除的混凝土表面，采用高压水枪（采用饮用水)将碎屑、灰尘冲洗干净，并连续、均匀地喷洒,使表层混凝土达到饱和状态，且表面无明水。

三、检查材料准备到位（1）环氧树脂采用E44或6101型(2)水泥采用白水泥P.O42。

5，(同时准备普通水泥调色）水泥在环氧树脂砂浆中只是作为一种填料，不能有受潮、结块等现象。

(3)黄砂采用级配良好的II区中砂，过4.75㎜的筛、洗净并烘至恒干,保证含水量在0.5％以下。

级配良好的黄砂能节约环氧树脂的用量，而筛去＞4.75㎜部分的颗粒能有效改善砂浆的和易性.（4）稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺, 乙二胺分子量为60.1四、检查拌和程序是否规范各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固,所以加热至环氧树脂呈液态能方便操作即可）,先将环氧树脂和丙酮、二丁脂拌匀，取另外一容器黄砂与水泥混合后,将环氧树脂混合料倒入，一边倒一边搅拌;搅拌均匀最后加入乙二胺，一边加一边搅拌。

由于乙二胺在常温下就能与空气中的水份反应产生雾气，所以乙二胺要最后称量,以免挥发量过大。
