从物料平台中向AltiumDesigner器件库中导⼊器件属性的流程从物料平台中向AD器件库中导⼊器件属性的流程第⼀步：新建⼀个器件库⼯程1、打开AD，新建器件库⼯程并保存。
2、新建原理图库，并保存库名为library.SchLib。
3、打开原理图库编辑⼯作栏。
4、添加或从其他库中复制器件。
5、对器件进⾏编辑。
双击器件名，出现器件属性窗⼝。
第⼆步：新建数据库链接⽂件1、新建数据库链接⽂件。
2、保存为library.DbLink⽂件，打开⽂件进⾏编辑。
3、选定物料库后，单击“Connect”。
第三步：更新原理图库中器件的属性1、添加新器件，双击器件进⼊属性框。
2、编译原理图库。
3、从数据库中更新原理图库参数。
跳出如下对话框：单击OK，出现如下对话框：单击红框中按钮，出现如下对话框：继续单击红框中按钮，显⽰执⾏完成：单击关闭，返回原理图库，检查器件属性。
如下图，红框中即为从物料库中⾃动更新的结果。
第四步：更新原理图中各器件的属性1、新建⼀个PCB⼯程。
2、添加新原理图。
3、将第⼀步和第⼆步中新建的library.SchLib和library.DbLink⽂件加⼊到⼯程中。
4、打开“Libraries”使⽤栏。
5、向原理图中添加器件，双击原理图中的各器件，填⼊器件所需参数。
6、保存并编译该原理图。
7、从数据库中更新器件各参数。
跳出如下对话框：单击OK，出现如下对话框：单击红框中按钮，出现如下对话框：继续单击红框中按钮，完成更新：单击关闭，返回原理图，检查各器件属性，红框中即为从数据库中⾃动更新的参数。
第8章元器件库操作Altium Designer 7.0以独立的集成库支持设计，综合所有的相关模块，诸如单个库包中每个元件的封装和仿真子电路。
用户可编译和部署完全可移植的、安全的独立库。
用户可以直接对原理图和PCB进行操作，将其编译进集成库中，这为用户提供了所有必要器件信息的单一、安全的源。
用户可以附加仿真和信号完整性模型，以及器件的3D CAD描述。
在编译集成库时，从源中提取的所有模型合并成一个可以移植的单一格式。
然后既可以部署集成库，用于端设计。
使用集成库，用户能够维护源库的完整性，同时为设计师提供访问所有必要器件的信息的接口。
集成库中的元件也可以包括数据库链接参数。
这样即使在没有使用完整数据库的时候，也可以动态地把集成库链接到器件管理系统。
一旦设计完成，Altium Designer 7.0即可以从项目中自动提取所有器件信息，创建特定项目的集成库。
这样用户可以将完整的项目器件数据进行存档，确保如果将来需要修改设计时可以访问所有原始器件信息。
——附带光盘“视频\8.avi”文件。
本章要点原理图库文件编辑器浏览集成库创建原理图元件库模型管理器创建PCB封装特殊元件封装库分割创建集成元件库多子件原理图元件的创建8.1 元件库介绍在介绍元件库操作之前先简单介绍一下元件库的基本知识。
8.1.1 元件库的格式Altium Designer 7.0支持的元件库文件格式包括：z Integrated Libraries（*.IntLib）；z Schematic Libraries（*.SchLib）；z Database Libraries（*.DBLib）；z SVN Database Libraries（*. SVNDBLib）；z Protel Footprint Library（*.PcbLib）；z PCB3D Model Library（*.PCB3DLib）。
其中（*.SchLib）和（*.PcbLib）为原理图元件库和Pcb封装库；（*.IntLib）为集成元件库。
如何将数据传输到最新Altium Vault 2.0Nikolay之前提到过, 使用AlTIum Vault服务器认购的机构，可以升级到AlTIum Vault 2.0。
在您和销售技术支持中心取得联系后，一定想知道如何将数据传输到最新AlTIum Vault 2.0版本。
操作其实很简单。
昨天下午我花了大约一个小时来处理文件，今天，我就和大家分享一下。
左侧，是现有的AlTIum Vault服务器1.2中的Vault数据。
右侧，是Altium Vault 2.0可用的相同的数据在我们开始之前您已经在使用Altium Vault服务器1.2，也许您正考虑在不同机器上安装Altium Vault 2.0，来对机器进行检测，看看这些改进是否会影响您的工作流程。
如果会造成影响，请在试验机上操作步骤1。
总体而言，做好备份百利而无害。
在线TechDocs提供更多关于Altium Vault服务器1.2的详细信息。
在升级和传输前，请务必备份现有数据。
1. 从Altium Vault服务器上，断开Altium Designer。
操作步骤如下：DXP Preferences Data Management Vaults ，选择现有Altium Vault服务器，点击Disconnect from Vault。
2. 停止所有IIS相关应用程序（参见TechDocs)3. 备份Firebird数据库副本（DXPServer.dat）和数据文件文件夹（Revisions）\ProgramData\Altium\VaultServerData\DXPServer.dat\ProgramData\Altium\VaultServerData\Revisions4. 重新启动IIS应用程序卸载Altium Vault 1.2和其它Windows软件一样，在控制面板程序和功能中，卸载Altium Vault服务器1.2。
如果您想删除Altium Vault服务器数据，请谨慎选择No选项。

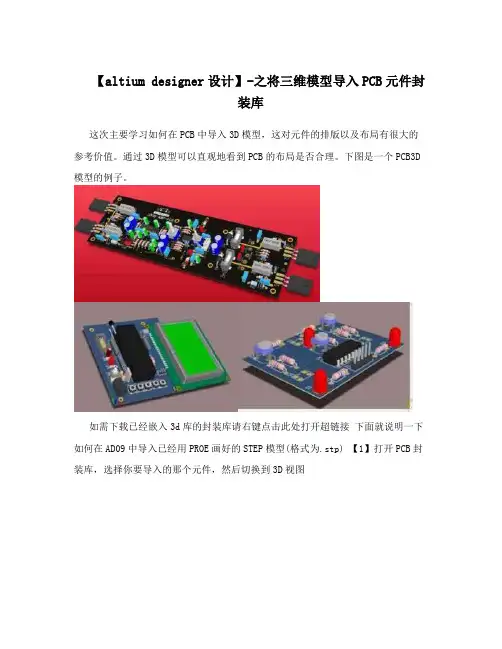

【altium designer设计】-之将三维模型导入PCB元件封
装库
这次主要学习如何在PCB中导入3D模型，这对元件的排版以及布局有很大的参考价值。
通过3D模型可以直观地看到PCB的布局是否合理。
下图是一个PCB3D 模型的例子。
如需下载已经嵌入3d库的封装库请右键点击此处打开超链接下面就说明一下如何在AD09中导入已经用PROE画好的STEP模型(格式为.stp) 【1】打开PCB封装库，选择你要导入的那个元件，然后切换到3D视图
【2】点击Place->3D body，然后会弹出对话框
选中图示所选的项目
点击红框内的按钮
【3】选择你要导入的STEP文件
设置它的位置角度，一般只将X设置为90度就行
点击OK之后，你的3D元件就成功导入了
这是可以拖动模型，把它放在准确位置
也可以在2D视图中操作它的位置
至此，你的3D模型就全部导入成功了～。
