Abaqus经典教程PPT学习课件

Abaqus经典教程PPT学习课件
➢Name
rigid-floor
➢Modeling Space
2D Planar
➢Type
Analytical rigid
➢Approximate size
200
3/2/2020
L2.9
创 建 新 PA RT 之 刚 性 地 面 2
➢如左图，画一个 100X100的正方形， 来模拟刚性地面。 ➢点击鼠标中键或 点击按钮 ， 完成。 200
3/2/2020
L2.29
SEED EDGE
指定边上网格尺寸
1、选取要单独设置网格密度的边 2、指定边上网格尺寸
3/2/2020
L2.30
SEED MESH
Seed Edge：Biased设置边上网格密度渐变 Delete Part Seeds去除Part密度设置 Delete Edge Seeds去除边密度设置
L2.48
定位
定位，与Translate to平移到类似
现以Create Round or Fillet为例说明如何倒圆角： 1、选择要进行倒圆角的边（按住Shift，左键拾取可 进行多选）
2、指定圆角半径
3/2/2020
L2.16
去倒角
Repair Small Faces可以理解为去除小面。
Repair Small Faces通常用于简化模型，如去倒角 1、选择要去掉的小面（按住Shift，左键拾取可 进行多选）
体网格控制
三维模型单元形状： Hex
仅包含六面体单元
Hex-dominated
六面体单元为主，楔形单 元为辅
Tet
仅包含四面体单元
Wedge
仅包含楔形单元
3/2/2020

abaqus中文培训.ppt

abaqus中文培训.ppt
• 每个部件都要引用参考截面属 性。
例子: 模拟泵支架的三个部件
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
什么是装配件?
• 部件实例和装配件 • 用户在组装模块创建部件实例。 • 实例与它的原始部件保持相关性。 • 用户可以将一个部件多次实例化，并将同一部件的多个实例进行组装。 • 部件的每个实例与在属性模块中分配给部件的截面属性相关。 • 用户可以在全局坐标系中定位部件实例，形成装配件。 • 用户可以在部件模块中修改原始的部件。回到组装模块之后， ABAQUS/CAE将自动的更新每个部件的实例。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
装配件集和表面
• 在部件或属性模块创建的部件集在装配件相关的模块中同样有效。 • 在装配件相关的模块中，这些集是只读的。 • 在装配件相关的模块中，用户不能通过集管理器访问由部件模块创建 的集。 • 通过点击提示栏中的Set，从弹出的Region Selection对话框选 择集，可以在相应的建模过程中选择符合条件的部件集。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定位部件实例
• 面到面约束 （只对三维部件实例有效）边到 边约束同面到面约束类似，并且 二维和三维部件实例都可以使用。
• ABAQUS/CAE旋转可移动部 件实例，直到两个选定的表 面平行，并且箭头指向相同 的方向。另外，被移动部件 实例的平移距离应满足指定 的间距。
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性

Abaqus仿真分析培训课件

Abaqus仿真分析培训课件
Explicit显示方法（条件稳定，费用低） 并不需要求解方程组，通过动态方法推进增 量计算
ABAQUS主要功能
复杂的固体力学结构力学系统，特别是能够驾驭非常 庞大复杂的问题和模拟高度非线性问题
模拟典型工程材料的性能，其中包括金属、橡胶、高 分子材料、复合材料、钢筋混凝土、可压缩超弹性泡 沫材料以及土壤和岩石等地质材料
（2）ABAQUS软件在求解非线性问题时具有非常明显的 优势。其非线性涵盖材料非线性、几何非线性和状态 非线性等多个方面。
综合性能对比
综合性能对比 1. ANSYS软件的命令流操作非常方便，对于结构循环优化方 面比较有优势，但目前还只是局限于线性方面，非线性方面 功能较差、近几年有一定发展； 2. ABAQUS软件则在显式非线性方面有些特色，但隐式非线 性方面比不上ADINA，且不具备流体的功能 3. ADINA软件则在结构非线性及多物理场耦合方面非常出色， 是全球非线性功能最强大的有限元软件之一，而且具有全球 最好的流固耦合分析功能。
二维热传导
D yA
C
1.0
E
0.5
0.2
Conductivity = 52W/m/oC Film coefficient = 750W/m2/oC Boundary conditions: = 100oC C along AB Heat flux = 0 along DA Convection to ambient temperature of 0oC along BC and CD Objective: Find q at E Target solution: 18.3oC at E
计 软件除具有上述常规和特殊的分析功能外，在材料模型，单元，载荷、
约束及连接等方面也功能强大并各具特点： 材料模型：定义了多种材料本构关系及失效准则模型，包括：弹性：线

abaqus第一讲：ABAQUS基础(课堂PPT)

abaqus第一讲：ABAQUS基础(课堂PPT)
耦合问题 热力 热电 孔隙流-固 应力-质量扩散 压电分析 声-固
线性摄动分析 静力/位移分析 动力学应力/位移分析
北京怡格明思工程技术有限公司
8
Innovating through simulation
ABAQUS/Explicit（显式求解器）
ABAQUS/Explicit是利用对事件变化的显示积分求解动态有限元方程。该模块 适合于分析向冲击和爆炸这样短暂、瞬时的动态事件，对高度非线性问题也非常有 效，包括模拟加工成形过程中改变接触条件的问题。以上两种分析模块输入文件的 基本格式是相同的，他们的输出是相似的。
*ELEMENT, TYPE=B21, ELSET=SEATPOST
560, 101, 102, 564, 102, 103 .
单元集SEATPOST 包括单 元560, 564, ...
.
*BEAM SECTION, SECTION=PIPE, MATERIAL=STEEL,
ELSET=SEATPOST 0.12, 0.004
第一讲 ABAQUS基础
王慎平 北京怡格明思工程技术有限公司
北京怡格明思工程技术有限公司
1
Innovating through simulation
什么是有限元?
为了对结构进行分析计算,我们把连续的区域进行离散化,然后利 用计算机的高速计算能力,求解平衡方程组，得到结构对一系列约束和 载荷的响应,从而对结构的性能是否满足要求进行评价,从而对产品的 设计和更改起到指导作用。
北京怡格明思工程技术有限公司
7
Innovating through simulation
ABAQUS/Standard的功 能： 一般分析功能
静态的应力/位移分析： 率不相关响应和率相关（粘弹性/蠕变/粘塑性） 响应 瞬态动力学应力/位移分析 瞬态或稳态热传导分析 瞬态或稳态质量扩散分析

Abaqus各功能模块入门讲解PPT课件

Abaqus各功能模块入门讲解PPT课件

特征修改、删除等，很少用到 线、面、体分割工具，辅助网格划分 基准点、线、面及坐标系等 拓扑修改等，辅助网格划分
网格控制 网格密度 网格划分
网格质量检查
.
L2.19
PARTITION CELL
Define Cutting Plane
定义切割平面的方法： ➢一点一法线 ➢三点 ➢一点一边（点要在边上，该边垂直于定义的切割平面）
SI m N kg s Pa J Kg/m3 m/s2
SI(mm) mm
US Unit in
N
1bf
T (103kg)
1bf s2/in
s
s
MPa mJ (10-3J)
t/mm3 mm/s2
psi in 1bf 1bf s2/in4
.
L2.3
分析流程九步走
1、几何建模 Part 2、划分网格 Mesh 3、特性设置 Property 4、建立装配体 Assembly 5、定义分析步 Step 6、相互作用 Interaction 7、载荷边界 Load 8、提交运算 Job 9、后处理 Visualization
ABAQUS仿真分析培训
.
L2.1
模型操作
Ctrl+Alt+鼠标左键 旋转模型
Ctrl+Alt+鼠标中键 平移模型
Ctrl+Alt+鼠标右键 缩放模型
.
L2.2
单位一致性
CAE软件其实是数值计算软件，没有单位的概念。
Length Force Mass Time Stress Energy Density Ace
Material管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。

ABAQUS最好的中文培训

ABAQUS最好的中文培训

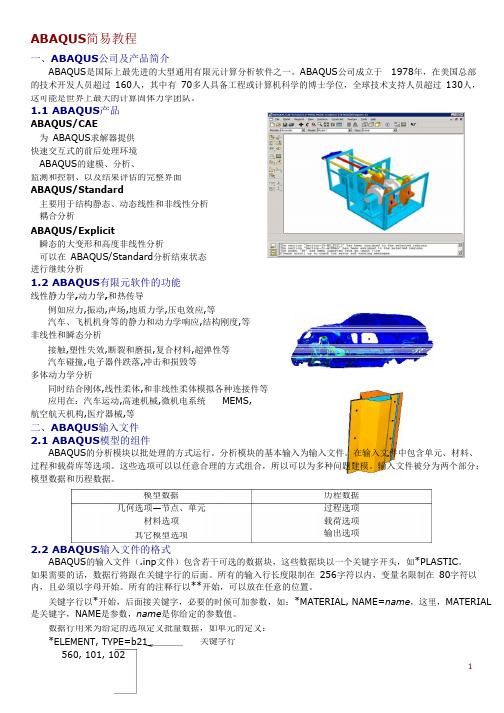

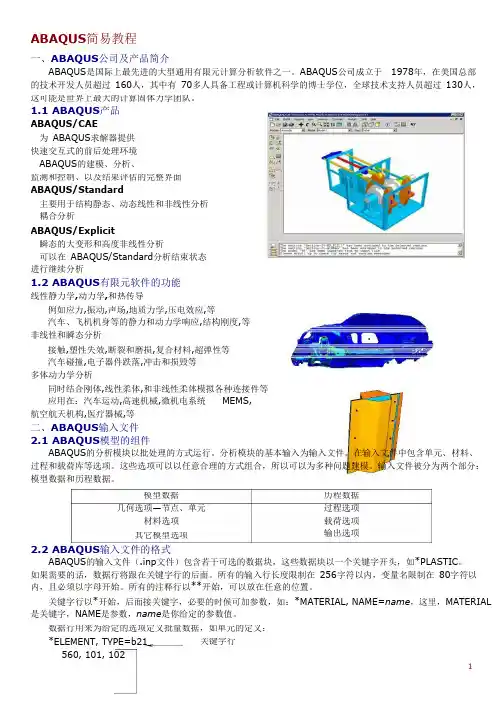

ABAQUS简易教程一、ABAQUS公司及产品简介ABAQUS是国际上最先进的大型通用有限元计算分析软件之一。

ABAQUS公司成立于1978年，在美国总部的技术开发人员超过160人，其中有70多人具备工程或计算机科学的博士学位，全球技术支持人员超过130人，这可能是世界上最大的计算固体力学团队。

1.1 ABAQUS产品ABAQUS/CAE为ABAQUS求解器提供快速交互式的前后处理环境ABAQUS的建模、分析、监测和控制、以及结果评估的完整界面ABAQUS/Standard主要用于结构静态、动态线性和非线性分析耦合分析ABAQUS/Explicit瞬态的大变形和高度非线性分析可以在ABAQUS/Standard分析结束状态进行继续分析1.2 ABAQUS有限元软件的功能线性静力学,动力学,和热传导例如应力,振动,声场,地质力学,压电效应,等汽车、飞机机身等的静力和动力学响应,结构刚度,等非线性和瞬态分析接触,塑性失效,断裂和磨损,复合材料,超弹性等汽车碰撞,电子器件跌落,冲击和损毁等多体动力学分析同时结合刚体,线性柔体,和非线性柔体模拟各种连接件等应用在：汽车运动,高速机械,微机电系统 MEMS,航空航天机构,医疗器械,等二、ABAQUS输入文件2.1 ABAQUS模型的组件ABAQUS的分析模块以批处理的方式运行。

分析模块的基本输入为输入文件。

在输入文件中包含单元、材料、过程和载荷库等选项。

这些选项可以以任意合理的方式组合，所以可以为多种问题建模。

输入文件被分为两个部分：模型数据和历程数据。

模型数据几何选项—节点、单元材料选项历程数据过程选项载荷选项输出选项其它模型选项2.2 ABAQUS输入文件的格式ABAQUS的输入文件（.inp文件）包含若干可选的数据块，这些数据块以一个关键字开头，如*PLASTIC。

如果需要的话，数据行将跟在关键字行的后面。

所有的输入行长度限制在256字符以内，变量名限制在80字符以内，且必须以字母开始。

Abaqus教程ppt课件

通过分析应力/应变数据，评估 模型在给定加载条件下的强度
和刚度
破坏模式分析
通过分析破坏过程和破坏形态 ，评估模型的稳定性和可靠性
参数敏感性分析
通过对比不同参数下的结果， 分析各参数对结果的影响程度
，为优化设计提供依据
结果图表
要点一
可视化图表
将结果以可视化图表的形式输出，如曲线图、柱状图、 散点图等
07
abaqus常见问题与解决对策
安装问题
总结词：解决对策
安装程序错误：尝试使用管理员权限安装，或关闭杀 毒软件后再进行安装
软件版本不兼容：了解系统要求，确保所下载的版本 与操作系统版本相匹配
无法启动软件：检查安装路径是否正确，安装过程中 是否出现错误提示
使用问题
总结词：基本用法
材料属性：详细描述如何设置材料属性，包括弹性模 量、泊松比等参数
软件应用领域
汽车工业
ABAQUS在汽车工业中得到了广泛的应用，被用 于车辆的结构强度和刚度分析、车辆碰撞和冲击 分析、车辆振动和噪音分析等。
生物医学工程
ABAQUS在生物医学工程中也有广泛的应用，被 用于医疗器械的性能分析和优化、人体组织的生 物力学模拟等。
航空航天
ABAQUS在航空航天领域也得到了广泛的应用， 被用于飞机结构强度和刚度分析、飞机起落架疲 劳分析、航天器热分析等。
VS
适用范围
ABAQUS被广泛应用于各种工程领域，包 括机械工程、土木工程、电气工程、水利 工程、生物医学工程等，它可以进行各种 复杂物理现象的模拟和分析，如结构力学 、流体动力学、热力学、电磁学等。
软件功能
前处理
ABAQUS提供了强大的前处理模块，可以进行复杂模型的建立和网格划分，支持各种类型 的网格，如四面体网格、六面体网格等，并且可以进行高质量的网格剖分，以满足各种复 杂分析的需求。

ABAQUS6.6中文培训资料

ABAQUS6.6中文培训资料ABAQUS/CAE简介第一讲Copyright 2006 ABAQUS, Inc.概述ABAQUS, Inc.? ? ABAQUS? ? ABAQUS/CAE的优势? ABAQUS/CAE的基本特征? ABAQUS/CAE的其他特征? 重要的ABAQUS/CAE术语 ? ABAQUS/CAE文档 ? 练习Introduction to ABAQUS/CAECopyright 2006 ABAQUS, Inc.ABAQUS, Inc.?Copyright 2006 ABAQUS, Inc.ABAQUS, Inc.?创建于 1978年 ? 2005年和Dassault Systèmes 公司合并 ? 总部位于Providence, Rhode Island (USA) ? 办事处和代表处遍布全球 ? 致力于开发并支持分析工程问题的仿真软件Introduction to ABAQUS/CAECopyright 2006 ABAQUS, Inc.What is ABAQUS, Inc.?总部设在: 分公司: USA: 美国罗德岛州普罗维登斯市California Ohio Australia Finland India Korea UK (2) Argentina Malaysia Russia Spain Indiana Rhode Island Austria France Italy Netherlands Michigan Texas China Germany (2) Japan (2) Sweden Overseas:代表处: Overseas:Brazil New Zealand Singapore TaiwanCzech Republic Poland South Africa TurkeyIntroduction to ABAQUS/CAECopyright 2006 ABAQUS, Inc.What is ABAQUS?Copyright 2006 ABAQUS, Inc.What is ABAQUS?ABAQUS是一组有限元分析模块Introduction to ABAQUS/CAECopyright 2006 ABAQUS, Inc.What is ABAQUS?ABAQUS的核心是它的求解器模块，ABAQUS/Standard和ABAQUS/Explicit, 是互相补充的、集成的分析模块。

Abaqus中文培训教程

Use Datum Plane
选择作为切割平面的基准面
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Partition Cell
Extend Face
选择作为切割平面的实际面
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Approximate size
200
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
创建新Part之刚性地面2
200
如左图，画一个 100X100的正方形， 来模拟刚性地面。 点击鼠标中键或 点击按钮 ， 完成。
Introduction to ABAQUS/CAE
Part可以被切割成若干个Cell。 Part里只有一个Cell，直接选好切割平面即可完成Partition 操作；当Part里的Cell超过1个时，还要选择被切割体。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Partition Cell
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
网格划分
Mesh Part，即整体划分网格 Mesh Region，即局部划分网格 Delete Part Mesh，即删除整体网格 Delete Region Mesh，即删除局部网格
Introduction to ABAQUS/CAE
通过选定边界形成切割面 1、确定选择边还是顶点 2、选择边界 3、点击鼠标中键或点击 完成Partition。

abaqus中文培训2

Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定义部件
? 例如，“贯穿切削”是特征。参数 是直径。
? 即使改变部件的厚度，贯穿切削仍 然贯穿整个部件。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
在ABAQUS/CAE 中操作几何体
第二讲
Copyright 2006 ABAQUS, Inc.
概述
? 什么是部件? ? 定义部件 ? 几何体的导入和修理 ? 利用部件模块工具创建部件 ? 练习
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
CNS13438 就是信息类产品的标准。 ? 岛内申请厂商其产品符合了 EMC 要求后，便可以依检验单位提供的产品电磁兼容型式
试验报告正本一份（含外观及内部结构照片） ? 并加附下列资料：中文使用手册及规格，登录号码（ ID）标示位置及式样说明，电路方
框图，对策元件及干扰源一览表。 ? 再填具申请书后，向所在地检验机构申请，由检验机构核发检磁号码证书。
什么是部件 ?
Copyright 2006 ABAQUS, Inc.
什么是部件?
? 部件是ABAQUS/CAE创建模型 的“积木”。
? 有限元模型中的每个体最终 要与相应的部件相联系。
? 每个部件可以被分区，分成 多个“区域”，并且每个区 域必须与相应的材料和横截 面属性相关联。
部件
有限元模型
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Part region 1: left fender
Part region 2: right fender
Part region 3: hinge
Shell section 1
Solid section 1
车架模型可能的部件、截面和材料 Material 1: steel
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 定义表面增强
• 表面增强定义了连接到已有部件 表面的表面，并制定它的工程属 性。
• 三维部件的表面或二维部件的边 都可以用于表面增强。
• 生成与连续体单元共享节点 的壳或薄膜单元。
铝蒙皮
实体蜂窝状中心
用实体蜂窝状中心和铝蒙皮建模的机翼
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 材料属性 • 广泛的材料库包含几 乎所有的ABAQUS 材料模型。 • 用户以ABAQUS求 解器所需的格式输入 材料数据。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 截面属性 • 包括附加尺寸，或为变形体分 配材料属性的单元类型信息。 • 参考材料定义。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 为区域分配截面属性 • 变形体的每个区域必须引用包含材料定义的截面属性。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
材料评估
Copyright 2006 ABAQUS, Inc.
材料评估
• 超弹性材料的曲线 拟合能力，可以允 许用户对实验数据 比较不同超弹性模 型的拟合结果。
Introduction to ABAQUS/CAE
ABAQUS/CAE中的材料属性和装配件
第四讲
Copyright 2006 ABAQUS, Inc.
概述
• 定义并分配材料属性 • 材料评估 • 什么是装配件? • 定位部件实例 • 布尔操作 • 陈列 • 装配件集和表面 • 显示组 • 色彩编码 • 练习
Introduction to ABAQUS/CAE
当部件定义变化时，轮子的实例 自动更新
定位部件实例
Copyright 2006 ABAQUS, Inc.
定位部件实例
• 在组装模块中，定位是主要的任 务。两种一般的方法： • 绝对定位 • 相对定位
• 绝对定位不是装配件的特征： • 平移 • 旋转 • 用另外的部件替换已有部 件
Copyright 2006 ABAQUS, Inc.
什么是装配件?
Copyright 2006 ABAQUS, Inc.
什么是装配件?
• 装配件中包含有限元模型中所有的几何体。 • 每个ABAQUS/CAE模型包含一个装配件。 • 即使用户已经创建一些部件，在没有创建部件实例之前，装配件是空的。 • 装配件不直接包含部件；它包含的是部件的“实例”。 • 为方便起见，实例可以被显示或隐藏。
在创建集时，使用选择 选项选择skins。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 定义局部材料方向 • 利用基准工具集中可用的工具，可以 创建所需的基准坐标系。 • 利用从视图中选择基准坐标系的办法， 可以为壳或实体区域指派材料方向。 • 在同一装配件中，所有相关联的实例 自动继承材料方向。 • 可以利用查询工具查询材料方向的分 配情况。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc你可以创建依赖或不依赖的部件实例. • 不依赖的实例是部件的一个有效的拷贝 并能被修改. • 依赖的部件共享原始部件的几何以及网 格同时不能被修改. • 缺省的创建依赖的部件实例. • 依赖和不依赖的部件实例的含义将在分网一 节详细讨论.
• 下面的观点解释了部件，部件实例和装配件之间的关系。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
什么是装配件?
• 部件 • 用户在部件模块创建部件。
• 每个部件是独立的几何实体， 它的修改或操作独立于其它部 件。
• 每个部件只存在于它自己的坐 标系中，与其它部件无关。
Copyright 2006 ABAQUS, Inc.
定义并分配材料属性
• 对于被赋予截面属性的部件，ABAQUS/CAE提供了一个视觉上的反馈 SectSioenctaiosnsiagsnseidgntoedtotpo htoaplf and bottom half
Introduction to ABAQUS/CAE
• 每个部件都要引用参考截面属 性。
例子: 模拟泵支架的三个部件
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
什么是装配件?
• 部件实例和装配件 • 用户在组装模块创建部件实例。 • 实例与它的原始部件保持相关性。 • 用户可以将一个部件多次实例化，并将同一部件的多个实例进行组装。 • 部件的每个实例与在属性模块中分配给部件的截面属性相关。 • 用户可以在全局坐标系中定位部件实例，形成装配件。 • 用户可以在部件模块中修改原始的部件。回到组装模块之后， ABAQUS/CAE将自动的更新每个部件的实例。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
什么是装配件?
• 例子：婴儿四轮车的装配件
车身的一个实例 轴的两个实例 轴支座的四个实例 把手的一个实例 轮子的四个实例
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
