Abaqus中的材料属性和装配件

Abaqus 使用日记Abaqus标准版共有“部件（part）”、“材料特性（propoterty）”、“装配（assemble）”、“计算步骤（step）”、“交互（interaction）”、“加载（load）”、“单元划分（mesh）”、“计算（job）”、“后处理（visualization）”、“草图（sketch）”十大模块组成。

建模方法：一个模型（model）通常由一个或几个部件（part）组成，“部件”又由一个或几个特征体（feature）组成，每一个部分至少有一个基本特征体（base feature），特征体可以是所创建的实体，如挤压体、切割挤压体、数据点、参考点、数据轴，数据平面，装配体的装配约束、装配体的实例等等。

1．首先建立“部件”（1）根据实际模型的尺寸决定部件的近似尺寸，进入绘图区。

绘图区根据所输入的近似尺寸决定网格的间距，间距大小可以在edit菜单sketcher options选项里调整。

（2）在绘图区分别建立部件中的各个特征体，建立特征体的方法主要有挤压、旋转、平扫三种。

同一个模型中两个不同的部件可以有同名的特征体组成，也就是说不同部件中可以有同名的特征体，同名特征体可以相同也可以不同。

部件的特征体包括用各种方法建立的基本特征体、数据点（datum point）、数据轴（datum axis）、数据平面（datum plane）等等。

（3）编辑部件可以用部件管理器进行部件复制，重命名，删除等，部件中的特征体可以是直接建立的特征体，还可以间接手段建立，如首先建立一个数据点特征体，通过数据点建立数据轴特征体，然后建立数据平面特征体，再由此基础上建立某一特征体，最先建立的数据点特征体就是父特征体，依次往下分别为子特征体，删除或隐藏父特征体其下级所有子特征体都将被删除或隐藏。

××××特征体被删除后将不能够恢复，一个部件如果只包含一个特征体，删除特征体时部件也同时被删除×××××2．建立材料特性（1）输入材料特性参数弹性模量、泊松比等（2）建立截面（section）特性，如均质的、各项同性、平面应力平面应变等等，截面特性管理器依赖于材料参数管理器（3）分配截面特性给各特征体，把截面特性分配给部件的某一区域就表示该区域已经和该截面特性相关联3．建立刚体（1）部件包括可变形体、不连续介质刚体和分析刚体三种类型，在创建部件时需要指定部件的类型，一旦建立后就不能更改其类型。

abaqus铝合金材料参数摘要：1.Abaqus 简介2.铝合金材料概述3.Abaqus 中铝合金材料的参数4.参数对材料性能的影响5.结论正文：1.Abaqus 简介Abaqus 是一款广泛应用于工程领域的有限元分析软件，它可以模拟各种复杂结构的力学行为，为工程师提供可靠的数值模拟结果。

在Abaqus 中，用户可以自定义材料的参数，以满足不同工程需求。

2.铝合金材料概述铝合金材料因其优良的力学性能、良好的耐腐蚀性和较低的重量，在航空航天、汽车、建筑等领域得到广泛应用。

铝合金的主要成分是铝，同时还含有一定比例的铜、镁、锌等元素。

3.Abaqus 中铝合金材料的参数在Abaqus 中，铝合金材料的参数主要包括以下几类：(1) 弹性模量：描述材料刚性的指标，决定了材料在受到外力时的变形程度。

(2) 泊松比：描述材料在受到拉伸时的横向收缩程度，与弹性模量一起决定了材料的应力- 应变关系。

(3) 密度：描述材料单位体积的质量，影响材料的重量和刚度。

(4) 剪切模量：描述材料在受到剪切力时的变形程度，与弹性模量和泊松比一起决定了材料的应力- 应变关系。

(5) 硬度：描述材料抵抗划痕或穿透的能力，通常用布氏硬度或维氏硬度表示。

(6) 粘度：描述材料在高温下的流动性，影响铸造和焊接等加工过程。

4.参数对材料性能的影响(1) 弹性模量和泊松比：这两参数决定了材料的应力- 应变关系，影响材料的强度、刚度和韧性等性能。

(2) 密度：密度影响材料的重量和刚度，通常情况下，密度越大，材料的强度和刚度越高。

(3) 剪切模量：影响材料的剪切强度和韧性。

(4) 硬度：硬度影响材料的耐磨性和抗疲劳性能。

(5) 粘度：粘度影响材料的铸造性能和焊接性能。

5.结论通过对Abaqus 中铝合金材料的参数进行调整，可以实现对材料性能的调控，以满足不同工程应用的需求。

Abaqus 使用日记Abaqus标准版共有“部件（part）”、“材料特性（propoterty）”、“装配（assemble）”、“计算步骤（step）”、“交互（interaction）”、“加载（load）”、“单元划分（mesh）”、“计算（job）”、“后处理（visualization）”、“草图（sketch）”十大模块组成。

建模方法：一个模型（model）通常由一个或几个部件（part）组成，“部件”又由一个或几个特征体（feature）组成，每一个部分至少有一个基本特征体（base feature），特征体可以是所创建的实体，如挤压体、切割挤压体、数据点、参考点、数据轴，数据平面，装配体的装配约束、装配体的实例等等。

1．首先建立“部件”（1）根据实际模型的尺寸决定部件的近似尺寸，进入绘图区。

绘图区根据所输入的近似尺寸决定网格的间距，间距大小可以在edit菜单sketcher options选项里调整。

（2）在绘图区分别建立部件中的各个特征体，建立特征体的方法主要有挤压、旋转、平扫三种。

同一个模型中两个不同的部件可以有同名的特征体组成，也就是说不同部件中可以有同名的特征体，同名特征体可以相同也可以不同。

部件的特征体包括用各种方法建立的基本特征体、数据点（datum point）、数据轴（datum axis）、数据平面（datum plane）等等。

（3）编辑部件可以用部件管理器进行部件复制，重命名，删除等，部件中的特征体可以是直接建立的特征体，还可以间接手段建立，如首先建立一个数据点特征体，通过数据点建立数据轴特征体，然后建立数据平面特征体，再由此基础上建立某一特征体，最先建立的数据点特征体就是父特征体，依次往下分别为子特征体，删除或隐藏父特征体其下级所有子特征体都将被删除或隐藏。

××××特征体被删除后将不能够恢复，一个部件如果只包含一个特征体，删除特征体时部件也同时被删除×××××2．建立材料特性（1）输入材料特性参数弹性模量、泊松比等（2）建立截面（section）特性，如均质的、各项同性、平面应力平面应变等等，截面特性管理器依赖于材料参数管理器（3）分配截面特性给各特征体，把截面特性分配给部件的某一区域就表示该区域已经和该截面特性相关联3．建立刚体（1）部件包括可变形体、不连续介质刚体和分析刚体三种类型，在创建部件时需要指定部件的类型，一旦建立后就不能更改其类型。

美国 ABAQUS 软件公司北京代表处华贸中心 2 号写字楼，707-709 室 中国，北京 100016 电话：(8610) 6536 2345 传真：(8610) 6598 9050ABAQUS模块简介ABAQUS 有两个主分析模块——ABAQUS/Standard 和 ABAQUS/Explicit，ABAQUS 也包含一个具 有交互作用的图形模块——ABAQUS/CAE,他提供了 ABAQUS 图形界面的交互作用工具。

ABAQUS/CAE（前后处理） ABAQUS/CAE 是 ABAQUS 有限元分析的前后处理模块，也是建模、分析和仿真的人机交互平台。

该模块根据结构的几何图形生成网格，将材料和截面的特性被分配到网格上，并施加载荷和边界条件。

该模块可以进一步将生成的模型投入到后台的分析模块运行，对运行情况进行监测，并对计算结果进行 后处理。

ABAQUS/CAE 的后处理支持 ABAQUS 分析模块的所有功能，并且对计算结果的描述和解释提 供了范围很广的选择，除了通常的云图，等值线和动画显示之外，还可以用列表，曲线等其他常用工具 的来完成工程显示。

该模块的许多独特功能与特点，例如 CAD 建模方式、参数化建模、适应设计者要求 的数据管理系统等极大的方便了 ABAQUS 的使用者。

ABAQUS/Standard（通用程序） ABAQUS/Standard 是一个通用分析模块，它能够求解广泛的线性和非线性问题，包括结构的静态、 动态、 热和电反应等。

对于通常同时发生作用的几何、 材料和接触非线形采用自动控制技术处理。

ABAQUS 拥有 CAE 工业领域最为广泛的材料模型，它可以模拟绝大部分工程材料的线形和非线形行为，而且任何 一种材料都可以和任何一种单元或复合材料的层一起用于任何合适的分析类型。

ABAQUS/Explicit（显示分析） ABAQUS/Explicit 是利用对事件变化的显示积分求解动态有限元方程。

第1章关于 Abaqus 基本知识的常见问题第一篇基础篇第1章关于 Abaqus 基本知识的常见问题第1章关于 Abaqus 基本知识的常见问题1.1 Abaqus 的基本约定1.1.1 自由度的定义【常见问题1-1】Abaqus 中的自由度是如何定义的？1.1.2 选取各个量的单位【常见问题1-2】在 Abaqus 中建模时，各个量的单位应该如何选取？1.1.3 Abaqus 中的时间【常见问题1-3】怎样理解 Abaqus 中的时间概念？第1章关于 Abaqus 基本知识的常见问题1.1.4 Abaqus 中的重要物理常数【常见问题1-4】Abaqus 中有哪些常用的物理常数？1.1.5 Abaqus 中的坐标系【常见问题1-5】如何在 Abaqus 中定义局部坐标系？1.2 Abaqus 中的文件类型及功能【常见问题1-6】Abaqus 建模和分析过程中会生成多种类型的文件，它们各自有什么作用？ 【常见问题1-7】提交分析后，应该查看 Abaqus 所生成的哪些文件？1.3 Abaqus 的帮助文档1.3.1 在帮助文档中查找信息【常见问题1-8】如何打开 Abaqus 帮助文档？第1章关于 Abaqus 基本知识的常见问题【常见问题1-9】Abaqus 帮助文档的内容非常丰富，如何在其中快速准确地找到所需要的信息？1.3.2 在 Abaqus/CAE 中使用帮助【常见问题1-10】Abaqus/CAE 的操作界面上有哪些实时帮助功能？【常见问题1-11】Abaqus/CAE 的 Help 菜单提供了哪些帮助功能？1.4 更改工作路径【常见问题1-12】Abaqus 读写各种文件的默认工作路径是什么？如何修改此工作路径？1.5 Abaqus 的常用 DOS 命令【常见问题1-13】Abaqus 有哪些常用的 DOS 命令？第1章关于 Abaqus 基本知识的常见问题1.6 设置 Abaqus 的环境文件1.6.1 磁盘空间不足【常见问题1-14】提交分析作业时出现如下错误信息，应该如何解决？***ERROR: UNABLE TO COMPLETE FILE WRITE. CHECK THAT SUFFICIENT DISKSPACE IS AVAILABLE. FILE IN USE AT F AILURE IS shell3.stt.（磁盘空间不足）或者***ERROR:SEQUENTIAL I/O ERROR ON UNIT 23, OUT OF DISK SPACE OR DISK QUOTAEXCEEDED.（磁盘空间不足）1.6.2 设置内存参数【常见问题1-15】提交分析作业时出现如下错误信息，应该如何解决？***ERROR: THE SETTING FOR PRE_MEMORY REQUIRES THAT 3 GIGABYTES OR MOREBE ALLOCATED BUT THE HARDWARE IN USE SUPPORTS ALLOCATION OF AT MOST 3GIGABYTES OF MEMORY. EITHER PRE_MEMORY MUST BE DECREASED OR THE JOBMUST BE RUN ON HARDWARE THAT SUPPORTS 64-BIT ADDRESSING.（所设置的pre_memory 参数值超过3G，超出了计算机硬件所能分配的内存上限）或者***ERROR: THE REQUESTED MEMORY CANNOT BE ALLOCATED. PLEASE CHECK THESETTING FOR PRE_MEMORY. THIS ERROR IS CAUSED BY PRE_MEMORY BEINGGREATER THAN THE MEMORY AVAILABLE TO THIS PROCESS. POSSIBLE CAUSES AREINSUFFICIENT MEMORY ON THE MACHINE, OTHER PROCESSES COMPETING FORMEMORY, OR A LIMIT ON THE AMOUNT OF MEMORY A PROCESS CAN ALLOCATE.（所设置的 pre_memory 参数值超出了计算机的可用内存大小）第1章关于 Abaqus 基本知识的常见问题或者***ERROR: INSUFFICIENT MEMORY. PRE_MEMORY IS CURRENTLY SET TO 10.00MBYTES. IT IS NOT POSSIBLE TO ESTIMATE THE TOTAL AMOUNT OF MEMORY THATWILL BE REQUIRED. PLEASE INCREASE THE VALUE OF PRE_MEMORY.（请增大pre_memory 参数值）或者***ERROR: THE VALUE OF 256 MB THAT HAS BEEN SPECIFIED FORSTANDARD_MEMORY IS TOO SMALL TO RUN THE ANALYSIS AND MUST BEINCREASED. THE MINIMUM POSSIBLE VALUE FOR STANDARD_MEMORY IS 560 MB.（默认的standard_memory 参数值为256 M，而运行分析所需要的standard_memory 参数值至少为560 M）1.7 影响分析时间的因素【常见问题1-16】使用 Abaqus 软件进行有限元分析时，如何缩短计算时间？【常见问题1-17】提交分析作业后，在 Windows 任务管理器中看到分析作业正在运行，但 CPU 的使用率很低，好像没有在执行任何工作任务，而硬盘的使用率却很高，这是什么原因？1.8 Abaqus 6.7新增功能【常见问题1-18】Abaqus 6.7 版本新增了哪些主要功能？第1章关于 Abaqus 基本知识的常见问题1.9 Abaqus 和其它有限元软件的比较【常见问题1-19】Abaqus 与其他有限元软件有何异同？第2章关于 Abaqus/CAE 操作界面的常见问题第2章关于Abaqus/CAE 操作界面的常见问题2.1 用鼠标选取对象【常见问题2-1】在 Abaqus/CAE 中进行操作时，如何更方便快捷地用鼠标选取所希望选择的对象（如顶点、线、面等）？2.2 Tools 菜单下的常用工具2.2.1 参考点【常见问题2-2】在哪些情况下需要使用参考点？2.2.2 面【常见问题2-3】面（surface）有哪些类型？在哪些情况下应该定义面？第2章关于 Abaqus/CAE 操作界面的常见问题2.2.3 集合【常见问题2-4】集合（set）有哪些种类？在哪些情况下应该定义集合？2.2.4 基准【常见问题2-5】基准（datum）的主要用途是什么？使用过程中需要注意哪些问题？2.2.5 定制界面【常见问题2-6】如何定制 Abaqus/CAE 的操作界面？【常见问题2-7】6.7版本的 Abaqus/CAE 操作界面上没有了以前版本中的视图工具条（见图2-6），操作很不方便，能否恢复此工具条？图2-6 Abaqus/CAE 6.5版本中的视图工具条第3章Part 功能模块中的常见问题第3章Part 功能模块中的常见问题3.1 创建、导入和修补部件3.1.1 创建部件【常见问题3-1】在 Abaqus/CAE 中创建部件有哪些方法？其各自的适用范围和优缺点怎样？ 3.1.2 导入和导出几何模型【常见问题3-2】在 Abaqus/CAE 中导入或导出几何模型时，有哪些可供选择的格式？【常见问题3-3】将 STEP 格式的三维 CAD 模型文件（*.stp）导入到 Abaqus/CAE 中时，在窗口底部的信息区中看到如下提示信息：A total of 236 parts have been created.（创建了236个部件）此信息表明 CAD 模型已经被成功导入，但是在 Abaqus/CAE 的视图区中却只显示出一条白线，看不到导入的几何部件，这是什么原因？第3章Part 功能模块中的常见问题3.1.3 修补几何部件【常见问题3-4】Abaqus/CAE 提供了多种几何修补工具，使用时应注意哪些问题？【常见问题3-5】将一个三维 CAD 模型导入 Abaqus/CAE 来生成几何部件，在为其划分网格时，出现如图3-2所示的错误信息，应如何解决？图3-2 错误信息：invalid geometry（几何部件无效），无法划分网格3.2 特征之间的相互关系【常见问题3-6】在 Part 功能模块中经常用到三个基本概念：基本特征（base feature）、父特征（parent feature）和子特征（children feature），它们之间的关系是怎样的？第3章Part 功能模块中的常见问题3.3 刚体和显示体3.3.1 刚体部件的定义【常见问题3-7】什么是刚体部件（rigid part）？它有何优点？在 Part 功能模块中可以创建哪些类型的刚体部件？3.3.2 刚体部件、刚体约束和显示体约束【常见问题3-8】刚体部件（rigid part）、刚体约束（rigid body constraint）和显示体约束（display body constraint）都可以用来定义刚体，它们之间有何区别与联系？3.4 建模实例【常见问题3-9】一个边长 100 mm 的立方体，在其中心位置挖掉半径为20 mm 的球，应如何建模？ 『实现方法1』『实现方法2』第4章Property 功能模块中的常见问题第4章 Property 功能模块中的常见问题4.1 超弹性材料【常见问题4-1】如何在 Abaqus/CAE 中定义橡胶的超弹性（hyperelasticity）材料数据？4.2 梁截面形状、截面属性和梁横截面方位4.2.1 梁截面形状【常见问题4-2】如何定义梁截面的几何形状和尺寸?【常见问题4-3】如何在 Abaqus/CAE 中显示梁截面形状？4.2.2 截面属性【常见问题4-4】截面属性（section）和梁截面形状（profile）有何区别?第4章Property 功能模块中的常见问题【常见问题4-5】提交分析作业时，为何在 DAT 文件中出现错误提示信息“elements have missing property definitions（没有定义材料特性）”？『实 例』出错的 INP 文件如下：*NODE1, 0.0 , 0.0 , 0.02, 20.0 , 0.0 , 0.0*ELEMENT, TYPE=T3D2, ELSET=link1, 1, 2*BEAM SECTION, ELSET=link, MATERIAL= steel, SECTION=CIRC15.0,提交分析作业时，在 DAT 文件中出现下列错误信息：***ERROR:.80 elements have missing property definitions The elements have been identified inelement set ErrElemMissingSection.4.2.3 梁横截面方位【常见问题4-6】梁横截面方位（beam orientation）是如何定义的？它有什么作用？【常见问题4-7】如何在 Abaqus 中定义梁横截面方位？【常见问题4-8】使用梁单元分析问题时，为何出现下列错误信息：***ERROR: ELEMENT 16 IS CLOSE TO PARALLEL WITH ITS BEAM SECTION AXIS.第4章Property 功能模块中的常见问题DIRECTION COSINES OF ELEMENT AXIS 2.93224E-04 -8.20047E-05 1.0000. DIRECTIONCOSINES OF FIRST SECTION AXIS 0.0000 0.0000 1.0000。

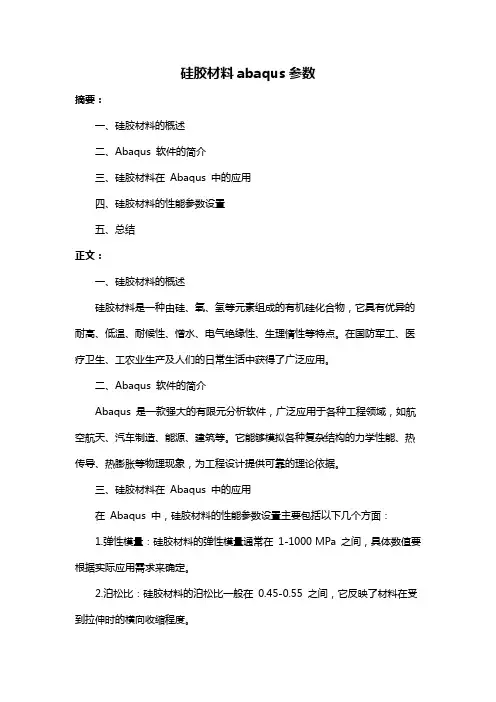

硅胶材料abaqus参数摘要：一、硅胶材料的概述二、Abaqus 软件的简介三、硅胶材料在Abaqus 中的应用四、硅胶材料的性能参数设置五、总结正文：一、硅胶材料的概述硅胶材料是一种由硅、氧、氢等元素组成的有机硅化合物，它具有优异的耐高、低温、耐候性、憎水、电气绝缘性、生理惰性等特点。

在国防军工、医疗卫生、工农业生产及人们的日常生活中获得了广泛应用。

二、Abaqus 软件的简介Abaqus 是一款强大的有限元分析软件，广泛应用于各种工程领域，如航空航天、汽车制造、能源、建筑等。

它能够模拟各种复杂结构的力学性能、热传导、热膨胀等物理现象，为工程设计提供可靠的理论依据。

三、硅胶材料在Abaqus 中的应用在Abaqus 中，硅胶材料的性能参数设置主要包括以下几个方面：1.弹性模量：硅胶材料的弹性模量通常在1-1000 MPa 之间，具体数值要根据实际应用需求来确定。

2.泊松比：硅胶材料的泊松比一般在0.45-0.55 之间，它反映了材料在受到拉伸时的横向收缩程度。

3.密度：硅胶材料的密度对其力学性能和热传导性能有很大影响。

一般来说，密度越大，材料的力学性能越好，热传导性能也越好。

4.导热系数：硅胶材料的导热系数一般在0.1-10 W/(m·K)之间，具体数值要根据实际应用需求来确定。

5.抗拉强度和抗压强度：硅胶材料的抗拉强度和抗压强度一般在1-100 MPa 之间，具体数值要根据实际应用需求来确定。

四、硅胶材料的性能参数设置在Abaqus 中，设置硅胶材料的性能参数时，需要根据实际应用需求和材料性能数据来选择合适的数值。

以下是一个简单的示例：假设我们要分析一个由硅胶材料制成的密封圈，在受力情况下的变形情况。

我们可以按照以下步骤设置性能参数：1.弹性模量：根据实际应用需求，假设硅胶材料的弹性模量为500 MPa。

2.泊松比：假设硅胶材料的泊松比为0.5。

3.密度：假设硅胶材料的密度为1 g/cm。

ABAQUS基本使用方法快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。

ABAQUS/CAE不会自动保存模型数据，用户应当每隔一段时间自己保存模型以避免意外丢失。

平面应力问题的截面属性类型是Solid（实心体）而不是Shell（壳）。

ABAQUS/CAE推荐的建模方法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在几何模型上。

载荷类型Pressure的含义是单位面积上的力，正值表示压力，负值表示拉力。

对于应力集中问题，使用二次单元可以提高应力结果的精度。

Dismiss和Cancel按钮的作用都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel按钮可关闭对话框，而不保存所修改的内容。

每个模型中只能有一个装配件，它是由一个或多个实体组成的，所谓的“实体”（instance）是部件（part）在装配件中的一种映射，一个部件可以对应多个实体。

材料和截面属性定义在部件上，相互作用（interaction）、边界条件、载荷等定义在实体上，网格可以定义在部件上或实体上，对求解过程和输出结果的控制参数定义在整个模型上。

ABAQUS/CAE中的部件有两种：几何部件（native part）和网格部件（orphan mesh part）。

创建几何部件有两种方法：（1）使用Part功能模块中的拉伸、旋转、扫掠、倒角和放样等特征来直接创建几何部件。

（2）导入已有的CAD模型文件，方法是：点击主菜单File→Import→Part。

网格部件不包含特征，只包含节点、单元、面、集合的信息。

创建网格部件有三种方法：（1）导入ODB文件中的网格。

（2）导入INP文件中的网格。

（3）把几何部件转化为网格部件，方法是：进入Mesh功能模块，点击主菜单Mesh→Create Mesh Part。

初始分析步只有一个，名称是initial，它不能被编辑、重命名、替换、复制或删除。

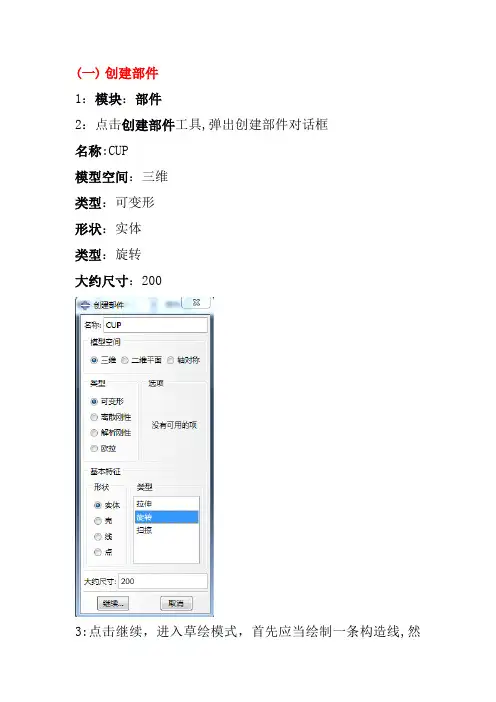

(一)创建部件1：模块：部件2：点击创建部件工具,弹出创建部件对话框名称:CUP模型空间：三维类型：可变形形状：实体类型：旋转大约尺寸：2003:点击继续，进入草绘模式，首先应当绘制一条构造线,然后为旋转实体绘制如下截面草图4：点击完成,选择上一步创建的构造线作为中心线，弹出编辑旋转对话框,将角度修改为360度5：点击确定,旋转的结果如下（二）定义材料和截面属性1：模块：属性2：点击创建材料工具,弹出编辑材料对话框名称：steel通用→密度，将密度修改为7.85e-9力学→弹性→弹性，将杨氏模量修改为2。
